一、功能描述
1. 管理中心實時控制燈光的開與關；
2. 管理中心實時查詢燈光的開關狀態；
3. 管理中心遠程設置燈光控制器的開關參數，控制器自動執行程序，并根據參數進行開關操作；
4. 燈光控制器可以脫離中心自動對燈光進行開關控制；
5. 自動開關控制可以根據星期對燈光進行開關控制，每天可以設置多達6段開關時間；
6. 對統一管理工作進行記錄和報告
二、系統架構

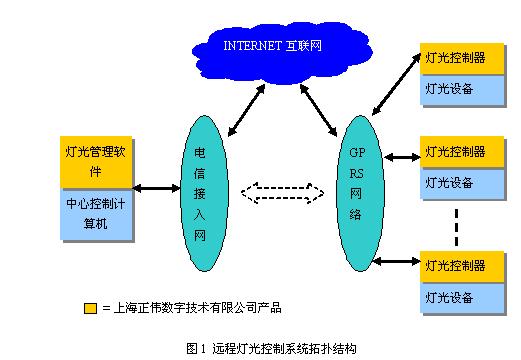

ZWLIT遠程燈光控制系統包括三個部分：中心控制計算機、遠端燈光控制器和路燈設備。系統示意圖如圖1所示：
圖1中，金黃色為上海正偉數字技術有限公司ZWLIT燈光控制系統產品
設置在遠程的燈光控制終端通過GPRS方式連接到INTERNET互聯網，同時，用于管理的中心的計算機也通過專線、ISDN、ADSL、撥號等方式連接到INTERNET網絡，通過互聯網的溝通連接，中心計算機就可以以TCP/IP的方式與各個燈光控制器進行數據傳輸和管理，不管燈光控制器是否放置在同一個城市都可以進行實時的燈光管理，為城市亮化、城市節能的提供實時、遠程、統一的管理。 無線燈光控制系統可以極大的方便各種燈光自動或者隨時的統一控制管理。
四、主要設備
ZWLIT燈光控制系統包括下列主要設備，如表1所示： 表1 遠程燈光控制系統主要設備： 編號名稱規格數量用途
1燈光設備根據需要無限制，根據需要燈光
2燈光控制終端ZWLIT-GP-Y01無限制，根據需要接收信息控制燈光設備
3中心管理軟件ZWLIT-GP-R01一套終端管理，燈光控制
4中心計算機配置WIN2000/9X一臺運行燈光控制軟件
5中心組網設備根據需要一個提供上網
五、燈光控制系統特點
1. GPRS/GIS多種新技術結合
GPRS無線燈光控制系統是GPRS無線通信技術、GIS電子地圖、微電腦控制技術相結合的高技術通信控制系統。 GPRS無線通信技術是目前最先進，投資最大，通信最可靠的無線通信系統和方式； GIS電子地圖是目前最廣泛推廣的可視化地理信息系統； 帶經緯度的微電腦控制器，完成本地程序的執行。
2.每路燈光單獨控制，控制路數可增加
燈光控制器可控制多路，而且路數可以增加; 基本配置是控制2路，每一路可以單獨控制，類似有兩個控制器一樣，可以直接增加控制的路數，如4路、6路.
3.中心和本地2種控制方式
控制系統采用中心控制和本地控制相結合的方式; 本地控制是控制器在設置參數后獨立工作，不需要中心干預，確保在通信中斷、中心計算機故障、中心無人操作的情況下自動控制燈光; 中心控制是管理中心隨時對燈光進行控制管理。
4.中心控制可隨時中斷本地控制
控制器在設置好參數自動運行時，中心可以隨時修改參數，并可以隨時用中心控制方式取代本地控制，在退出中心控制方式后，本地控制接著運行原來的控制參數。
5.可靠的TCP和MODBUS通信協議
控制系統上層采用TCP通信，下層采用MODBUS通信，成熟的，使用時間長的工業通信協議，抗干擾能力強，未經認證不處理數據，保密性和抗攻擊能力強。
6.按照星期歷的控制方式
控制系統不僅可以每天按照要求進行路燈控制，還可以根據星期設置一周7天，每天不同的工作方式; 這種方式設置個性化的控制，比如設置周末比平時提前開燈，延長開燈時間等不一樣的控制。
7.可本地設置控制參數
遠端控制器的參數一般通過中心控制�？梢栽谥行脑O(shè)置和讀取所有參數，也可以在本地設置參數，方便臨時現場更改參數。
8.自動根據經緯度隨季節控制
控制器可以設置路燈當?shù)氐慕?jīng)緯度，然后根據經緯度和時間自動計算當?shù)氐娜粘鋈章鋾r(shí)間，一年四季的開關燈時間完全根據真實的日出日落時間計算得來。
9.多種本地控制方式
一周七天，每天可以設置4種不同的工作方式，而這4種工作方式的開關時間又可以單獨做不同的設置。
10.多達6段本地控制時間段
控制系統可以根據經緯度自動開關燈，也可以自行控制，控制時間可以設置為多段; 為適應景觀燈的多樣化控制，和周末、節假日不同的控制方式，控制器可以對每天設置六段的自動控制方式，簡化系統操作，提高效率，提高可靠性。
11. 現場維修檢測方便
控制器現場設置空氣開關，設置檢測按鈕，設置參數操作顯示; 在設備檢修維護時可以很方便的控制電源，并現場檢測控制器狀態是否正常，同時控制參數可以現場設置。
12. 快捷的中心控制和查詢
通過TCP網絡連接的方式對燈光進行控制，可是隨時遠程開關燈光，可以隨時查詢燈光狀態，一次控制和查詢的全部時間在2秒以內。
13. 簡單高效的管理軟件
中心管理軟件可以對所有的控制器進行管理和控制，可以對某一個終端進行控制也可以對多個終端進行控制，采用GIS電子地圖顯示終端的實際地址，可以從地圖上選擇單個或者多個終端進行控制，直觀而簡單。
14. 靈活的聯網方式
控制器和中心服務器軟件連接采用多種方式，終端和用戶的服務器軟件之間不涉及任何第三者，所有數據直接在用戶服務器軟件和終端之間進行交互，保證系統的保密性和可靠性。
15. 可多方參與控制的CS結構
管理軟件采用客戶和服務器模式進行操作，可以多個客戶端同時連接，可以從公司內部，或者公司外部連接服務器，方便系統管理。 同時CS結構數據處理速度快，協議專用，保密性和抗干擾能力強。
六、中心軟件功能說明
1. 軟件操作方式
中心管理軟件分為服務器軟件和客戶機軟件，主要的操作和管理功能在客戶機上完成。 客戶機軟件的操作方式，采用WINDOWS的常規2步操作方式：選擇對象－>執行操作，選擇的對象即遠端控制器，可以是單個控制器，也可以是多個控制器。執行的操作包括：設置控制器參數、查詢控制器狀態、立即開關燈、設置控制器控制方式等。 選擇對象 選擇對象時，可以從地圖上使用單選或者多選選擇多個終端，可以從數據庫里面選擇單個或者多個終端，或者，可以從控制器狀態欄“在線終端”欄選擇操作的單個終端，而且3種選擇方式可以同時使用。 執行操作 執行操作時，操作可以在主界面快捷操作界面進行，也可以在終端控制面板進行，或者在終端詳細控制面板3個地方進行。 每次操作都會有相應的狀態提示，狀態提示包括3種：命令成功發送，命令執行成功（失�。┖兔罘祷�?cái)?shù)據。 狀態提示 狀態提示可以在4個地方提示：GIS地圖上、主界面的快捷操作界面、主界面的狀態欄和控制器的控制面板上提示。同時，操作會記錄在事件數據庫，便于查詢歷史操作數據。 控制器的狀態和參數設置會保存在數據庫里面，在主界面的終端屬性和終端狀態框里面可以查看選擇的終端的屬性和控制器設置以及當前狀態。
2.系統控制方式
系統有2種工作方式：中心控制方式和本地運行方式。 默認情況下，控制器工作在本地控制方式，控制器運行程序按照設置的參數進行燈光控制，不需要中心軟件參與，中心軟件只查閱狀態。 在控制器本地運行的情況下，中心可以隨時中斷控制器的程序，接替本地對燈光進行控制，直到中心退出控制，本地控制再繼續運行。 比如，控制器設置的參數是晚上18：00開燈，早上6：00關燈，那么在中午12：00燈是關閉的，晚上20：00燈是開的，這是控制器根據設置的參數在自己控制。如果我們?cè)谥形?2：00通過中心軟件將燈打開，那么燈會一直打開，直到我們中心關燈，或者中心退出控制，由本地自行控制為止。如果我們?cè)?3：00設置為本地控制，那么燈會立即關閉，如果我們?cè)谕砩?0：00再設置為本地控制，那么燈會保持打開直到早上6：00關燈。
七、設備參數
硬件設備主要參數如下：
1. 無線部分參數
通信標準：GSM900/DCS1800雙頻，符合ETSI GSM phase 2/2+ 標準
GPRS:：GSM/GPRS Classe 10，編碼方案CS1-CS4，符合SMG31bits技術規范
發射功率：Class4（2W）/EGSM，Class1（1W）/DCS1800
待機電流：100mA（模塊），省電模式下50mA 工
工作環境溫度：-20℃～+60℃ 相對濕度：5％～95％
2. 微電腦控制部分
百年日歷功能
具有M0DBUS通信功能
走時誤差：≤±0.5秒、天(20℃)
電源：AC220V±10% 50HZ
功耗：≤2W
觸點負載：最大5A/220VAC (便于加交流接觸器等擴展功率) 工作溫度：-15~55℃
