特點:
⑴PWM脈寬調制
⑵馬達運轉平穩、噪音低
⑶開環調速比： 100：1
⑷轉速控制精度高：1%
⑸雙閉環P/I調節
⑹內置信號隔離器
⑺使能控制功能
⑻跟隨性好 響應速度快
⑼過壓、限流保護
⑽短路、過流報警停止輸出功能
電機類型：直流伺服、永磁（稀土）、他勵、串勵、印刷等有刷直流電機
功率范圍：
電壓
電流 |
12V |
24V |
|
10A |
0.09KW |
0.18KW |
|
20A |
0.18KW |
0.36KW |
|
35A |
0.315KW |
0.63KW |
1HP=0.735KW 選擇調速器電流范圍：馬達額定電流的（1.2倍-2倍）
技術參數：
系列MMT-DC |
輸入電壓
DC（V） |
輸出電壓
DC（V） |
輸出電流
（A） |
控制
方式 |
使能控制
方式 |
軟啟時間設定范圍 |
軟停時間設定范圍 |
最高電壓限制范圍 |
過載
保護 |
過壓
保護 |
|
24DP10AL |
24
(18~36) |
0~12
0~24 |
10 |
電
位
器 |
模擬量 |
開關量 |
0~10S |
0~10S |
12V~24V |
● |
● |
|
|
24DP20AL |
20 |
|
|
24DP35AL |
35 |
|
|
備注：1、模擬量：0~5V、0~10V、4~20mA 電位器：10KΩ
2、接受其他技術要求訂制 |
|
功能調整:
☆力矩補償調整IR COMP
☆輸出電流調整TORQUE
☆最高電壓調整MAX
☆軟啟動時間調整ACCEL
☆軟停止時間調整DECEL
安裝方式：底板、側壁

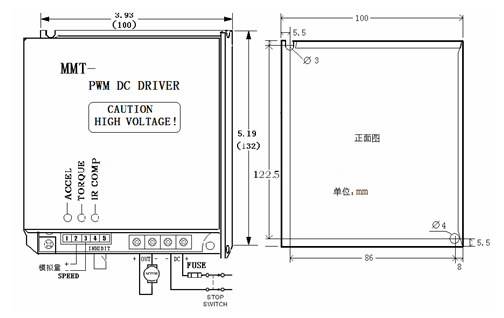

安裝尺寸：
