概述
UHZ-54型系列磁翻球液位計是以磁浮子為測量元件、經磁系統耦合將受壓或敞口容器中的被測介質液位傳遞至指示器的液位或界位測量儀表。其基本型為現場指示型，現場指示具有兩種指示方式，一種翻球式（UHZ-54），另一種翻柱式（UHZ-52）�；拘团渖弦何粓缶骺蓪崿F(xiàn)遠距離液位或界位的上下越位報警，限位控制或聯鎖；與遠傳（變送）裝置配合可將液位的變化轉換成標準直流信號4~20mA（兩線制），成為DDZ-III型電動單元組合儀表的變送單元，實現液位或界位的遠距離指示、檢測或控制。
浮子液位計具有結構簡單，檢測功能齊全、讀數直觀、醒目、測量范圍大等優點。尤其對在大量程、強腐蝕性、易燃、易爆等場合，更為適用。
浮子液位計有普通型，隔爆型和本質安全型三種結構形成，用戶可以根據現場防爆要求選用相應的產品。
根據浮子液位計的使用情況及用戶的需求，在原有現場指示型的基礎上增加了翻球式液位指示，使現場指示更加可靠、清晰。對遠傳裝置亦作了改進，原來的三線制，改為兩線制，并使之一體化，使儀表的各種性能提高。用戶安裝維修更加方便。
□主要技術參數
●測量范圍：在500~8000mm測量范圍內，用戶可根據需要任意選擇。
●現場指示精度：±10mm
●介質溫度：-80~＋120℃
●介質密度：≥0.45g/cm3
●工作壓力：PN1.6 2.5 4.0 6.4 10.0 16.0 MPa。壓力≥PN10.0MPa，請訂貨時注明。
●介質粘度：≥1St（10-4/m2/S）
●連接法蘭：DN20 DN25，可根據用戶要求定做。
□產品選型表
|
序號 |
型號 |
規格編號 |
內容 |
|
1 |
UHZ-54 |
|
|
|
|
|
|
|
基本型、僅有現場指示 |
|
2 |
液位界位 |
A |
|
|
|
|
|
|
液位測量 |
|
B |
|
|
|
|
|
|
界位測量 |
|
3 |
壓力等級PN MPa |
|
1 |
|
|
|
|
|
PN1.6 |
|
2 |
|
|
|
|
|
PN2.5 |
|
3 |
|
|
|
|
|
PN4.0 |
|
4 |
|
|
|
|
|
PN6.4 |
|
5 |
|
|
|
|
|
PN10.0 |
|
6 |
|
|
|
|
|
PN16.0 |
|
4 |
報警器 |
|
|
0 |
|
|
|
|
無 |
|
A |
|
|
|
|
帶上限報警 |
|
B |
|
|
|
|
帶下限報警 |
|
C |
|
|
|
|
帶上、下限報警 |
|
5 |
遠傳（變送）裝置 |
|
|
|
0 |
|
|
|
無 |
|
A |
|
|
|
輸出4~20mA.DC |
|
6 |
供電電源 |
|
|
|
|
1 |
|
|
24V.DC |
|
2 |
|
|
220V.AC50HZ |
|
7 |
防爆方式 |
|
|
|
|
|
0 |
|
普通型（無防爆要求） |
|
C |
|
隔爆型（防爆標志dII BT4） |
|
A |
|
本質安全型
（防爆標志ibII BT4） |
|
8 |
附加規格 |
|
|
|
|
|
|
/E |
帶蒸汽夾套 |
|
/R |
帶散熱片（介質入口處） |
|
/LB |
配帶安全柵
（僅用于本質安全型） |
注：訂貨時還應注明介質密度、溫度及測量范圍。
□主要結構及工作原理

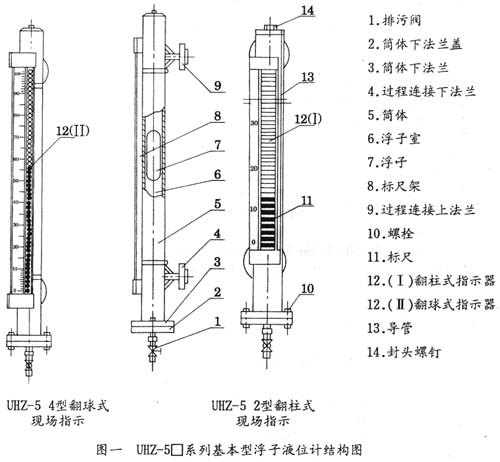

基本型結構見圖一，由筒體5、浮子7、浮子室6、法蘭4.9、標尺11、標尺架8、指示器12、導管13等部分組成。它經上、下過程連接法蘭安裝于容器的側面，根據浮子重量和浮子排開液體體積重量相等的原理，使裝有永久磁鋼的浮子浮在被測介質中，并隨液位或界位的變化而上、下移動。浮子內磁鋼所在的位置（即實際液位或界位的高度）通過磁系統的耦合被傳遞到現場指示器，并從標尺上讀出液位或界位的高度。
□訂貨須知
●型號規格 ●介質密度
●測量范圍 ●工作壓力
●工作溫度 ●材質
