► 應用廣泛
► 壓阻不銹鋼傳感器
► 輸出信號
標準: 4 … 20 mA / 2線制
可選: 0 … 10 V / 3線制
► 額定量程
從0 ... 100 mbar至0 ... 10 bar
|
額定量程 |
|
表壓 [bar] |
0.1 |
0.25 |
0.4 |
0.6 |
1 |
1.6 |
2.5 |
4 |
6 |
10 |
|
最大過壓 [bar] |
0.5 |
1 |
1 |
3 |
3 |
6 |
10 |
10 |
10 |
12 |
|
信號輸出/ 電源 |
|
標準 |
2線制： 4 ... 20 mA / VS = 12 ... 36 VDC |
|
可選 |
3線制： 0 ... 10 V / VS = 13 ... 30 VDC |
|
性能 |
|
精度 |
BFSL： £ ± 0.5 % FSO |
IEC 60770： £ ± 1 % FSO |
|
負載特性 |
電流 2線制： Rmax = [(VS – VS min) / 0.02] W 電壓 3線制: Rmin = 10 kW |
|
影響因素 |
電源： 0.05 % FSO / 10 V 負載： 0.05 % FSO / kW |
|
長期穩定性 |
£ ± 0.1 % FSO / 年 |
|
溫漂特性 (零點偏移及量程范圍) |
|
補償范圍內最大溫漂 |
£ ± 1 % FSO |
|
溫漂系數 |
± 0.3 % FSO / 10 K |
|
補償范圍 |
0 ... 40 °C |
|
電氣保護 |
|
短路保護 |
永久 |
|
反極性保護 |
無損害，但不工作 |
|
電磁兼容 |
射頻保護符合 EN 61326 |
|
工作溫度 |
|
介質 |
-25 ... 85 °C |
|
電子元器件 / 環境 |
-25 ... 85 °C |
|
保存 |
-40 ... 85 °C |
|
材料 |
|

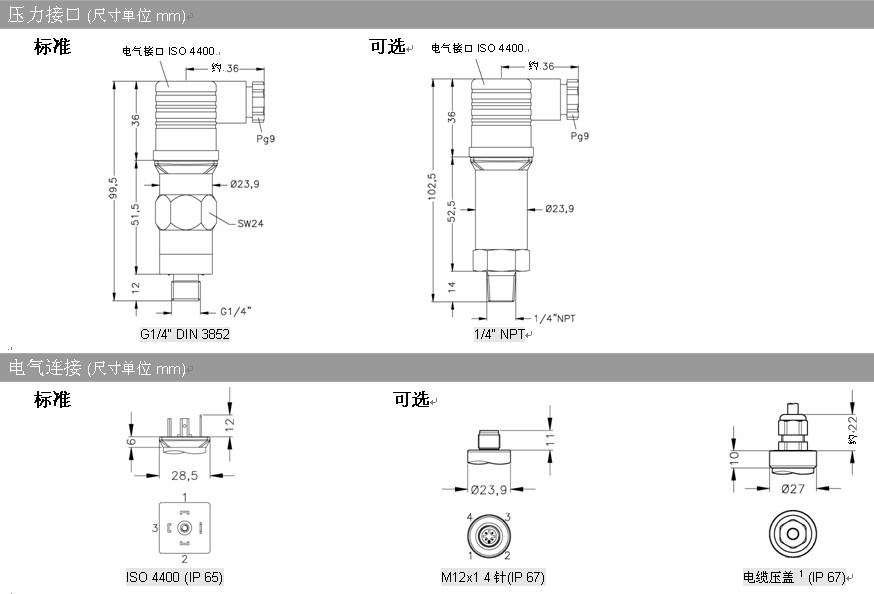

壓力接口 |
不銹鋼1.4305 (303) |
|
殼體 |
不銹鋼1.4301 (304) |
|
密封件 (濕件) |
FKM |
|
隔膜 |
不銹鋼1.4435 (316L) |
|
其他 |
|
適用介質 |
水， 油， 氣體， 弱腐蝕性介質 |
|
重量 |
約 75 g |
|
濕件 |
壓力接口， 密封件， 隔膜 |
|

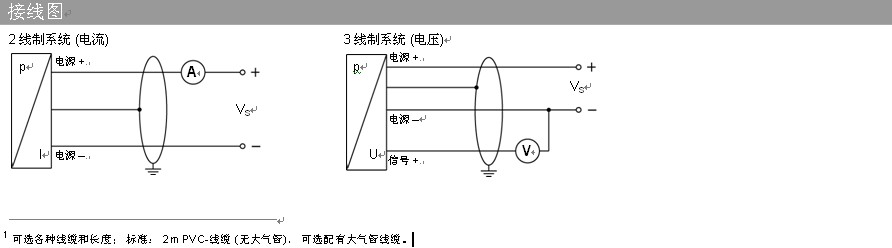

信號線定義 |
|
電氣連接 |
ISO 4400 |
M12x1 (4針) |
線纜色 (DIN 47100) |
|
電源 +
電源 –
信號+ (3線制) |
1
2
3 |
1
2
3 |
白
褐
綠 |
|
地線 |
接地 |
4 |
黃 / 綠 （屏蔽） |
