便攜式工業用內視鏡

MV-R系列

特點：便攜、高畫質影像、耐環境！

ALL-IN-ONE

這是內置液晶顯示器的ALL-IN-ONE型便攜式工業用內視鏡——MV-R系列。適用于各種檢查，便于攜帶，讓您通過生動的影像確認各種狀態。結構緊湊，功能強大。MV-R系列，為您提供通過內視鏡檢查的全新方式。

	體積小巧緊湊，可以放心在掌心，重量僅350g。具有圖像記錄功能(SD存儲卡)，不需要多余的外部裝置。
	直徑6mm的顯示器前端裝有11萬像素CCD相機和高亮度白色LED，能夠提供清晰鮮明的高畫質影像。
	相機頭部采用防水結構，控制器主體采用防沫結構，可以放心地在室外使用。

小直徑、高畫質的相機頭

優異的耐環境性

可以放心檢查帶有殘留油、水的工件。

備有2種電纜，適用不同用途

■撓性電纜
可以根據檢查對象的內部形狀，柔軟地自由彎曲。

■形狀保持電纜
將相機頭對準任意方向后，能夠保持形狀。

高亮度白色LED	側視鏡適配器（Option）
相機頭內內置高亮度白色LED，提供清晰鮮明的高畫質影像。	裝在相機頭上后，可以對狹小空間的側面進行檢查。

易于攜帶的緊湊體積內蘊含著強大功能

內置高畫質彩色液晶顯示器

主體內置2英寸彩色液晶顯示器(TFT)。

配置合理的操作按鈕	具備靜止圖像捕捉功能	電池驅動，利于攜帶
按鈕配置合理，可在確認影像的同時操作按鈕，充分發揮ALL-IN-ONE型獨有的操作便利性。	輕松將活動影像作為靜止圖像保存在D存儲卡內。能夠通過SD存儲卡將靜止圖像調入計算機，進行視覺報告等的制作。 ※ 1張存儲卡(32MB)可以存儲約1,800張靜止圖像(JPEG格式)。	電源可使用AC適配器和干電池2種方式。所用的單3型干電池易于購買，因此在電源無法接通的地方也能放心檢查。

可連接至TV監控器

標準配備外部視頻端子，能夠?qū)z查過程中的活動影像在TV監控器上放映，供多人同時觀看。此外，通過視頻錄像以及視頻捕捉等，還能將數據保存到計算機中。

輕松檢查從外面看不到的地方

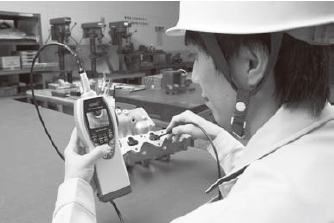

能夠輕松檢查發動機零件內部以及機械裝置內部狀態等無法直接目視的部分。

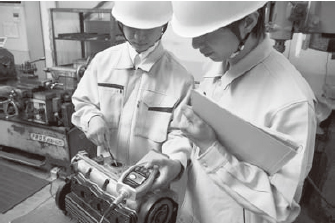

發動機零件的檢查	金屬零件內部的檢查

金屬零件內部的檢查沖壓機械上模具的檢查

樣品例


機構零件內部	組裝后的電路板	管道內的狀態

鑄造管接頭

規格

控制器主體

	MV-RC10-A
電源	單3型電池×4個 或 5VDC輸入(專用AC適配器)
顯示部	2英寸 QVGA TFT彩色液晶顯示器
影像輸出	NTSC復合信號
圖像記錄功能	靜止圖像捕捉
記錄媒體	SD存儲卡
記錄張數	約1,800張(使用32MB SD存儲卡時)
記錄方式	JPEG格式 352(H)×288(V)
周圍溫度	-10～+50℃(注意不可結露、結冰)，存儲時：-20～+60℃ (專用AC適配器周圍溫度：0～+40℃)
電池壽命	約3小時(LED照明點亮?xí)r)※
保護構造	防沫型(JIS)
材質	外殼：PC+ABS，操作面板：聚酯防水帽：NBR，連接器外殼：黃銅+鍍鉻
主體重量	350g(帶電池盒1個，不含電池)
附件	電池盒×2，SD存儲卡(32MB) 專用AC適配器(額定輸出5VDC 1A，額定輸入100～240VAC) TV連接電纜，單3堿性電池×4，便攜箱連接器保護罩

※鎳氫電池充滿電后，應在常溫常濕狀態下使用(參考值)

顯示器部(相機部)

	MV-RS15F	MV-RS15K
顯示器電纜	撓性電纜	形狀保持電纜
電纜長度	1,500mm	1,500mm
前端外形	φ6mm(長：25mm)
焦點位置	27mm～
最小彎曲半徑	20mm
攝像元件	11萬像素CCD
有效像素	368(H)×296(V) 橫(H)×豎(V)
鏡頭視場角	90度(畫面對角)
照明	高亮度白色LED
周圍溫度	-10～+50℃(注意不可結露、結冰)，存儲時：-20～+60℃
保護構造	防水型(JIS) 從相機用電纜至相機頭部均能防水(常溫常壓)
材質	相機外殼：不銹鋼，鏡頭照明部：玻璃、丙烯基插頭盒：黃銅+鍍鉻
電纜外皮	聚乙烯	聚烯烴
主體重量	350g

控制器主體

	MV-AM130
外徑	φ8.7mm(長：41mm)
視角方向	90°(相對于顯示器光軸)
鏡面部視場角	50度±5度
材質	外部、鏡面：不銹鋼
主體重量	8g
周圍溫度	-10～+50℃(注意不可結露、結冰)，存儲時：-20～+60℃
