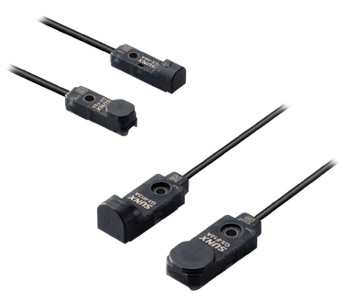

方形接近傳感器

GX-F/H系列

特點：無論何種情況下都能使用的可靠性

無論何時何地、何種情況下都能放心使用。

SUNX匯集了傳感器的技術，開發出高精度接近傳感器。

無論何時何地、何種情況下都能放心使用。

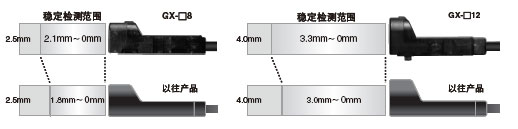

穩定的檢測范圍/溫度特性

以行業最大的穩定檢測范圍，使檢測距離游刃有余！
穩定檢測！最大工作距離的誤差控制在±8%以下	穩定檢測！溫度特性達到±8%以內

對檢測靈敏度進行極細致的調整和控制，以降低每個產品的差異和檢測誤差。減少多臺使用以及更換時調整位置的人工和時間。 ※不包括溫度特性。相對于GX-□12型4mm的最大工作距離，誤差僅為0.64mm以下。	對檢測部的線圈、鐵心等零部件以及設計進行了徹底的改良，實現了優異的溫度特性。無論什么時間段、什么季節都能進行穩定檢測。

GX-□8：2.1mm (最大工作距離2.5mm) GX-□12：3.3mm (最大工作距離4.0mm)

耐久性


新方式的整體成型法，通過了耐沖擊10,000m/s²(約1,000G、X，Y和Z各方向3次)和耐振動10～500Hz(雙振幅3mm、X，Y和Z各方向2小時)2項耐久性試驗。而且，抗脈沖干擾性能也比以往產品提高了3倍左右。

保護構造	指示燈明亮清晰

新方式的整體成型法，提高了環境適應性能。IP68g保護構造可有效防止水和油的滲入，避免損壞傳感器�！斍檎�(qǐng)參閱規格章節(PDF P.57～)。	開發出可視范圍廣的棱鏡。工作狀態指示燈的可視性得到大幅提高。

緊固強度	接線作業效率

插入金屬套管！最大緊固扭矩提高到0.7N·m※。 ※是指M3螺絲刀頭的緊固極限扭矩。	將GX-□8型的導線截面積增大了一倍。導線的壓接或轉接容易了，并且提高了壓接部的抗拉強度。

用途


利用光慕傳感囂進行屏幕控制	檢測凸輪

檢測滾動的硬幣	金屬托板的定位

晶片框的檢測	機床刀具的定位	確認機械手的夾持動作

訂購指南

GX-8型

種類		形狀	檢測距離(注1)	型號(注2)	輸出	輸出動作
NPN輸出型	正面檢測型			GX-F8A	NPN開路集電極晶體管	接近時ON
				GX-F8AI
				GX-F8B		離開時ON
				GX-F8BI
	頂端檢測型			GX-H8A		接近時ON
				GX-H8AI
				GX-H8B		離開時ON
				GX-H8BI
PNP輸出型	正面檢測型			GX-F8A-P	PNP開路集電極晶體管	接近時ON
				GX-F8AI-P
				GX-F8B-P		離開時ON
				GX-F8BI-P
	頂端檢測型			GX-H8A-P		接近時ON
				GX-H8AI-P
				GX-H8B-P		離開時ON
				GX-H8BI-P

注：
1) 最大工作距離是使用標準檢測物體時的最大可檢測距離。
穩定檢測范圍是指?jìng)鞲衅髟谥車鷾囟然螂娫措妷翰▌?dòng)時能穩定檢測標準檢測物體的距離范圍。
2)型號中的“I”指不同頻率的類型。

GX-12型

種類		形狀	檢測距離(注1)	型號(注2)	輸出	輸出動作
NPN輸出型	正面檢測型			GX-F8A	NPN開路集電極晶體管	接近時ON
				GX-F8AI
				GX-F8B		離開時ON
				GX-F8BI
	頂端檢測型			GX-H8A		接近時ON
				GX-H8AI
				GX-H8B		離開時ON
				GX-H8BI
PNP輸出型	正面檢測型			GX-F8A-P	PNP開路集電極晶體管	接近時ON
				GX-F8AI-P
				GX-F8B-P		離開時ON
				GX-F8BI-P
	頂端檢測型			GX-H8A-P		接近時ON
				GX-H8AI-P
				GX-H8B-P		離開時ON
				GX-H8BI-P

品名	型號	說明
傳感器安裝支架	MS-GXL8-4	用于GX-8型的安裝支架

傳感器安裝支架
・MS-GXL8-4

規格

GX-8型

種類		NPN輸出型		PNP輸出型
正面檢測型		GX-F8A(I)	GX-F8B(I)	GX-F8A(I)-P	GX-F8B(I)-P
頂端檢測型		GX-H8A(I)	GX-H8B(I)	GX-H8A(I)-P	GX-H8B(I)-P
最大工作距離(注3)		2.5mm±8%
穩定檢測范圍(注3)		0～2.1mm
標準檢測物體		鐵板15×15×t1mm
應 差( 遲滯)		工作距離的20%以下(對于標準檢測物體)
重復精度		檢測軸軸向、與檢測軸垂直方向：0.04mm以下
電源電壓		12～24V DC＋10 / －15 %　脈動P-P10%以下
消耗電流		15mA以下
輸出		NPN開路集電極晶體管 ·最大流入電流：100mA ·外加電壓：30V DC以下(輸出和0V之間) ·剩余電壓：1V以下(流入電流為100mA時) 0.4V以下(流入電流為16mA時)		PNP開路集電極晶體管 ·最大源電流：100mA ·外加電壓：30V DC以下(輸出和+V之間) ·剩余電壓：1V以下(源電流為100mA時) 0.4V以下(源電流為16mA時)
輸出動作		接近時ON	離開時ON	接近時ON	離開時ON
最大反應頻率		500Hz
工作狀態指示燈		橙色LED(輸出ON時亮起)
環境性能	保護構造	IP68(IEC)、IP68g(JEM)　(注4)(注5)
	周圍溫度	－25～＋70°C、存儲：－40～＋85°C
	周圍濕度	45～85%RH、存儲：35～95%RH
	耐電壓	AC1,000V 1分鐘，所有電源連接端子與外殼之間
	絕緣電阻	所有電源連接端子與外殼之間，50MΩ以上，基于DC500V的高阻表
	耐振動	頻率：10～500Hz，雙振幅3mm，X，Y和Z方向各2小時
	耐沖擊	加速度10,000m/s²(約1,000G) X，Y和Z方向各3次
檢測距離變化	溫度特性	使用周圍溫度范圍內，+23°C時檢測距離的±8%以內
	電壓特性	電源電壓+10 / －15 %波動時，±2%以內
材質		本體：PBT，指示燈部：聚酯
電纜		附帶截面積為0.15mm²的3芯耐油、耐熱、耐寒型厚橡膠軟電纜，長1m
電纜延長		0.3mm²以上的電纜全長可延長至100m
重量( 本體重量)		正面檢測型：約15g，頂端檢測型：約20g

注：
1)無指定測量條件是指周圍溫度＝+23°C時的條件。
2)型號中的“I”指不同頻率的類型。
3) 最大工作距離是使用標準檢測物體時的最大可檢測距離。
穩定檢測范圍是指?jìng)鞲衅髟谥車鷾囟然螂娫措妷翰▌?dòng)時能穩定檢測標準檢測物體的距離范圍。
4) 本公司的IP68試驗方法
1.將傳感器置于0°C水的水面下0m處30分鐘，然后立即在+70°C水的水面下0m處放置30分鐘。
2.1項中所述的熱沖擊試驗為1個周期，進行20個周期。
3.將傳感器置于1m深的水中500小時。
4.經過1～3項試驗后，應確保絕緣電阻、耐電壓、消耗電流和檢測距離符合標準值。
5) 若用于受切削油飛濺的環境中，可能會因油中所含的添加物而使產品老化，請事先確認后再使用。
GX-12型

種類		NPN輸出型		PNP輸出型
正面檢測型		GX-F12A(I)	GX-F12B(I)	GX-F12A(I)-P	GX-F12B(I)-P
頂端檢測型		GX-H12A(I)	GX-H12B(I)	GX-H12A(I)-P	GX-H12B(I)-P
最大工作距離(注3)		4.0mm±8％
穩定檢測范圍(注3)		0～3.3mm
標準檢測物體		鐵板20×20×t1mm
應 差( 遲滯)		工作距離的20%以下(對于標準檢測物體)
重復精度		檢測軸軸向、與檢測軸垂直方向：0.04mm以下
電源電壓		12～24V DC＋10 / －15 %　脈動P-P10%以下
消耗電流		15mA以下
輸出		NPN開路集電極晶體管 ·最大流入電流：100mA ·外加電壓：30V DC以下(輸出和0V之間) ·剩余電壓：1V以下(流入電流為100mA時) 0.4V以下(流入電流為16mA時)		PNP開路集電極晶體管 ·最大源電流：100mA ·外加電壓：30V DC以下(輸出和+V之間) ·剩余電壓：1V以下(源電流為100mA時) 0.4V以下(源電流為16mA時)
輸出動作		接近時ON	離開時ON	接近時ON	離開時ON
最大反應頻率		500Hz
工作狀態指示燈		橙色LED(輸出ON時亮起)
環境性能	保護構造	IP68(IEC)、IP68g(JEM)　(注4)(注5)
	周圍溫度	－25～＋70°C、存儲：－40～＋85°C
	周圍濕度	45～85%RH、存儲：35～95%RH
	耐電壓	AC1,000V 1分鐘，所有電源連接端子與外殼之間
	絕緣電阻	所有電源連接端子與外殼之間，50MΩ以上，基于DC500V的高阻表
	耐振動	頻率：10～500Hz，雙振幅3mm，X，Y和Z方向各2小時
	耐沖擊	加速度10,000m/s²(約1,000G) X，Y和Z方向各3次
檢測距離變化	溫度特性	使用周圍溫度范圍內，+23°C時檢測距離的±8%以內
	電壓特性	電源電壓+10 / －15 %波動時，±2%以內
材質		本體：PBT，指示燈部：聚酯
電纜		附帶截面積為0.15mm²的3芯耐油、耐熱、耐寒型厚橡膠軟電纜，長1m
電纜延長		0.3mm²以上的電纜全長可延長至100m
重量( 本體重量)		正面檢測型：約20g，頂端檢測型：約20g

注： 1)無指定測量條件是指周圍溫度＝+23°C時的條件。
2)型號中的“I”指不同頻率的類型。
3) 最大工作距離是使用標準檢測物體時的最大可檢測距離。
穩定檢測范圍是指?jìng)鞲衅髟谥車鷾囟然螂娫措妷翰▌?dòng)時能穩定檢測標準檢測物體的距離范圍。
4) 本公司的IP68試驗方法
1.將傳感器置于0°C水的水面下0m處30分鐘，然后立即在+70°C水的水面下0m處放置30分鐘。
2.項中所述的熱沖擊試驗為1個周期，進行20個周期。
3.將傳感器置于1m深的水中500小時。
4.經過1～3s項試驗后，應確保絕緣電阻、耐電壓、消耗電流和檢測距離符合標準值。
5) 若用于受切削油飛濺的環境中，可能會因油中所含的添加物而使產品老化，請事先確認后再使用。
輸入、輸出電路圖

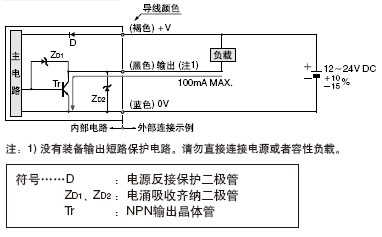

GX-□（NPN輸出型）

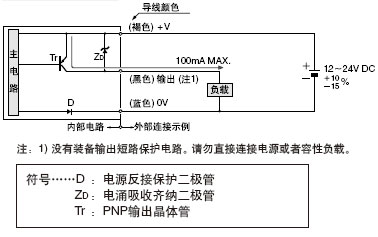

GX-□-P（PNP輸出型）

GX-8型

檢測領域特性	檢測物體尺寸和檢測距離之間的相互關系

GX-12型

檢測領域特性	檢測物體尺寸和檢測距離之間的相互關系

使用指南

請勿將本產品作為保護人身安全的檢測裝置使用。
以保護人體為目的的檢測裝置，請使用符合OSHA、ANSI以及IEC等各國有關人體保護用品法律和標準的產品。

安裝
GX-8型

請務必使用M3大盤頭螺絲(長12mm以上)固定，緊固扭矩請控制在0.7N·m以下。(請勿使用平頭螺絲或盤頭螺絲。)

GX-12型

緊固扭矩請控制在0.7N·m以下。
若使用螺母安裝，則安裝孔的規格應為φ 3.4mm。并且，
凸柱孔的規格應為φ 2.5mm、孔深為3mm以上。

周圍金屬的影響

如果傳感器附近有金屬，使用時請至少隔開下圖所示的距離。

	GX-F8型	GX-F12型
A	7.4mm	7.1mm
B	8mm	20mm
C	3mm	7mm

	GX-F8型	GX-F12型
D	4mm	7mm
E	10mm	20mm
F	3mm	3mm
G	3mm	3mm

防止相互干涉

當并排安裝多臺傳感器時，為了防止相互干涉，請至少隔開下圖所示的間距。

		H(mm)	J(mm)
GX-F8 GX-H8 型	“I”型和非“I”型之間	0(注2)	15
GX-F8 GX-H8 型	2個“I”型或2個非“I” 型之間	20	35
GX-F12 GX-H12 型	“I”型和非“I”型之間	0(注2)	25
GX-F12 GX-H12 型	2個“I”型或2個非“I” 型之間	25	50

正面檢測型

頂端檢測型

注：
1) “I”型是指不同頻率的類型。
2) 最多可貼近安裝2臺傳感器。3臺以上等間距排列安裝時，請將“I”型和非“I”型交互排列，H尺寸至少應取下列數值。
GX-8型：6mm
GX-12型：6.5mm

檢測距離

規格表中的檢測距離是指使用標準檢測物體時的距離。檢測有色金屬時，應將乘上下表的修正系數后所得的數值作為檢測距離，請予以注意。此外，若被測物體小于標準檢測物體時，或被測物體經過電鍍處理時，檢測距離也會發生變化，請予以注意。

修正系數表

型號	GX-8型	GX-12型
鐵板	1	1
不銹鋼 (SUS304)	約0.76	約0.79
黃銅	約0.50	約0.56
鋁	約0.48	約0.53

其他

本產品是以用于工業環境為目的而開發/生產的。
沒有裝備輸出短路保護電路。請勿直接連接電源或者容性負載。
使用時，請避開電源接通時的過渡狀態(50ms)。
使用截面積為0.3mm²以上的電纜，全長可延長至100m。

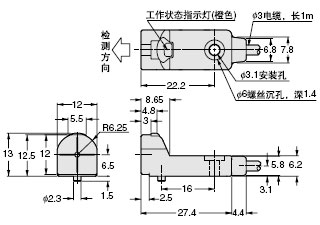

尺寸(單位：mm)

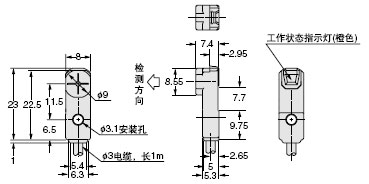

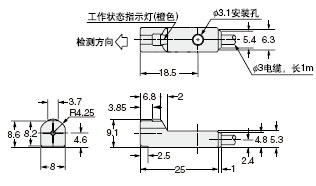

GX-F8□(傳感器)	GX-H8□(傳感器)

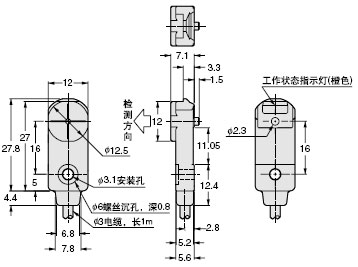

GX-F12□(傳感器)	GX-H12□(傳感器)

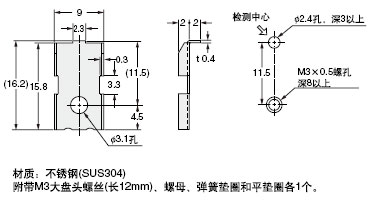

MS-GXL8-4(用于GX-8型傳感器的安裝支架(另售))
安裝孔加工尺寸
