高速·高精度渦電流型數字位移傳感器

GP-X

特點：高速抽樣以及高分辨率更多樣化數據收集和處理的新選擇

產品特點：

達到了25μs (40,000次/秒)的超高抽樣速度

能以0.02%F.S.的分辨率進行高精度測量

達到了0.07%F.S./°C的
穩定溫度特性

憑借25μ s的超高抽樣速度，GP-X系列不會錯過高速工作中的位移。

憑借高分辨率，0.02%F.S.(注1)，設備可以對微小位移進行高精度的測量。(平均抽樣數：64)
注：1) GP-XC3SE和GP-XC5SE分辨率：0.04% F.S.

通過將檢測頭和控制器合為一體，我們實現了0.07%F.S./°C。設備對于周圍環境溫度的變化具有較高的抵抗力，實現了穩定的微小位移的測量。

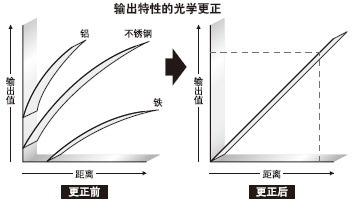

具有用于不銹鋼和鐵的±0.3%F.S.線性度

因?yàn)樵O(shè)備可以進行±0.3%F.S.的線性測量，所以可以用來對不銹鋼和鐵進行高精度檢測，而不受工作材質的影響。各種材質(不銹鋼、鐵、鋁)相應的規格已經輸入了控制器，所以能夠方便的選擇最適合特定材質的設定。

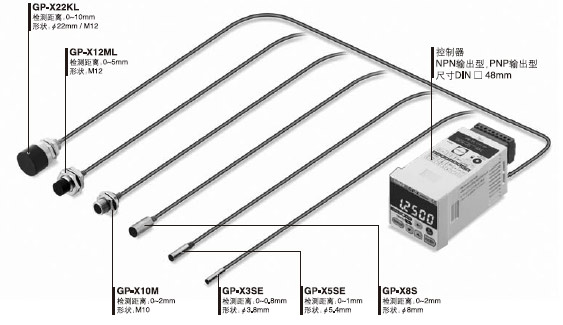

總共六種檢測頭

現有6種檢測頭，包括了從φ 3.8mm超小圓柱型到長距離檢測φ 22mm/M12螺絲型。

具有優異實用性和可維護性的檢測頭

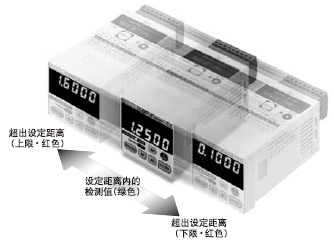

5位數字的雙排兩色顯示屏提供極高的可視性

如果測量結果在設定范圍內(GO)，就會以綠色數字顯示在屏幕下排。如果超過了范圍(HI,LO)，就會以橙色數字顯示在屏幕上排。這種顯示位置和顏色的改變可以準確地體現檢測對象的瞬間變化。

數字輸入顯示使設定容易

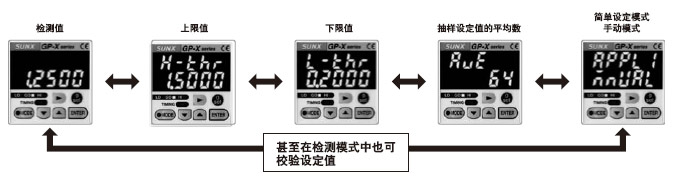

在校驗各種模式的設定項目時，可以通過雙排數字顯示進行數字化設定。甚至在檢測時也可以校驗主設定。

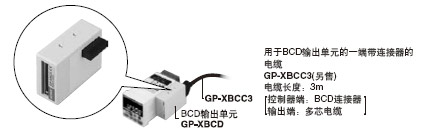

BCD輸出單元GP-XBCD(另售)

·20kHz的高速數據輸出

測量數據可在PLC快速處理。
(抽樣率：20kHz)

·20kHz的高速數據輸出

檢測頭可通過防干擾輸出電纜連接多
達8個控制器和轉換振動定時來實現防
干擾。這樣即使同區域有許多傳感器也
能進行精確測量。

測量時設定的數據可在4種內存中進行處理。此功能將使工件更換，多種產品檢測或產品轉變后的檢測完成得很順利。

裝備了移動型歐洲端子座，在拆卸或進行維修組裝時很方便。還有一個特點就是具有防反插構造。

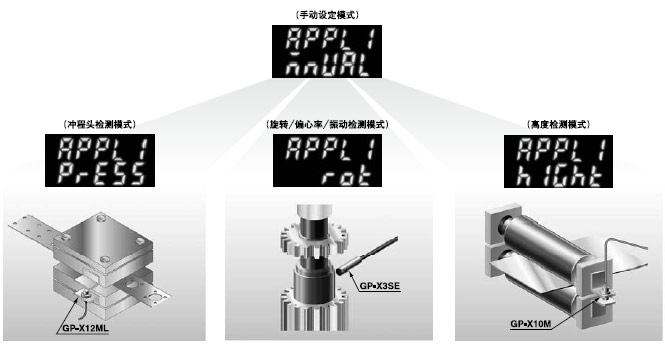

·備有4種測量模式

備有與廣泛用途兼容的測量模式。因此，可輕松輸入設定值。請選擇最合適的模式以適應特定的用途。

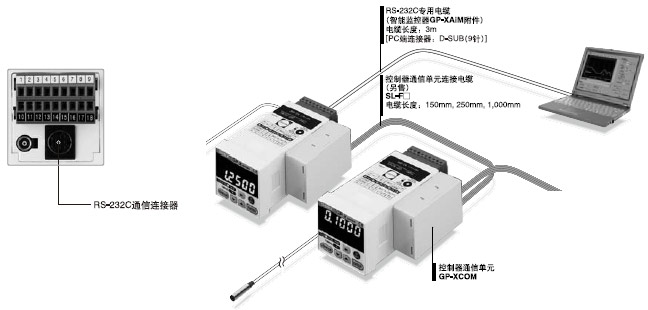

RS-232C通信連接器是標準設備

可進行多種控制，如保存測量數據到PC上及控制器的輸入設定和載入已存儲的內存。

可進行傳感器間的數據連接

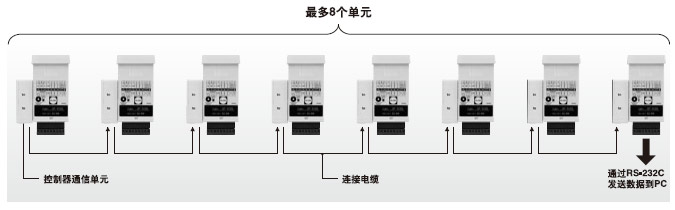

控制器通信單元GP-XCOM(另售)最多可連接8個控制器，且只需通過一個RS-232C電纜便可把每個控制器的設定和測量數據裝載到PC上。

備有最適于收集和分析測量數據的智能監控器(GP-XAiM)

可進行傳感器數據比較和計算

智能監控器能夠針對每種測量條件進行設定和監控波形顯示。能夠進行波形監
控，這項功能直到現在僅僅示波器能夠做到。智能監控器還能將每種條件和功
能設定裝載和保存到PC上。(附帶RC-232C專用電纜。)

可進行3值判斷輸出以計算測量數據的
一致性，并計算相互連接的2個控制器
間的結果。
計算功能設備無需數字板控制器。

備有最適于收集和分析測量數據的智能監控器(GP-XAiM)

配件(另售)

檢測頭 [請配套使用檢測頭和放大器。]

種類	形　狀		檢測距離	設備型號(檢測頭型號)	比較輸出
	檢測頭	控制器
圓柱型檢測 頭				GP-XC3SE (GP-X3SE)(注)	NPN開路集電極晶體管
				GP-XC3SE-P (GP-X3SE)(注)	PNP開路集電極晶體管
				GP-XC5SE (GP-X5SE)(注)	NPN開路集電極晶體管
				GP-XC5SE-P (GP-X5SE)(注)	PNP開路集電極晶體管
				GP-XC8S (GP-X8S)	NPN開路集電極晶體管
				GP-XC8S-P (GP-X8S)	PNP開路集電極晶體管
螺紋型檢測 頭				GP-XC10M (GP-X10M)	NPN開路集電極晶體管
				GP-XC10M-P (GP-X10M)	PNP開路集電極晶體管
				GP-XC12ML (GP-X12ML)	NPN開路集電極晶體管
				GP-XC12ML-P (GP-X12ML)	PNP開路集電極晶體管
				GP-XC22KL (GP-X22KL)	NPN開路集電極晶體管
				GP-XC22KL-P (GP-X22KL)	PNP開路集電極晶體管

品　名	型　號	說　明
BCD輸出單元	GP-XBCD	此單元以BCD數據格式高速輸出測量值。 ·抽樣頻率：20kHz
用于BCD輸出單元的一端帶連接器的電纜	GP-XBCC3	長度：3m	BCD數據輸出單元電纜。 ·26芯電纜一端帶連接器
控制器通信單元	GP-XCOM	最多連接8個控制器
控制器通信單元連接電纜	SL-F150	長度：150mm	控制器通信單元連接電纜。按照電纜長度選擇。
	SL-F250	長度：250mm
	SL-F1000	長度：1,000mm
智能監控器	GP-XAiM	可通過一臺PC對每種測量條件和測量波形設定進行監控。 ·附一根RS-232C專用電纜(長3m)。
檢測頭延長電纜	GP-XCCJ7	長度：7m	此帶連接器電纜用于檢測頭和控制器的延長部分。

注：如果LA-A1或LA-A1P的模擬輸出改變，輸入范圍也將超出。此時使用CA2-T5或CA-□5(輸入范圍－10～＋10V)。詳情請咨詢。

BCD輸出單元用于BCD輸出單元的一端帶 ·GP-XBCD ·GP-XBCC3	控制器通信單元控制器通信單元連接電纜 ·GP-XCOM ·SL-F□	智能監控器 ·GP-XAiM	檢測頭延長電纜 ·GP-XCCJ7

技術信息:

規格

檢測頭

種　類 圓柱型 螺紋型

用于0.8mm
檢測型用于1mm
檢測型用于2mm
檢測型用于2mm
檢測型用于5mm
檢測型用于10mm
檢測型

項　目 GP-X3SE GP-X5SE GP-X8S GP-X10M GP-X12ML GP-X22KL

檢測距離(注1) 0～0.8mm 0～1mm 0～2mm 0～2mm 0～5mm 0～10mm

標準檢測物體 不銹鋼(SUS304)/鐵板60×60×t 1mm

溫度特性(注2) 0.07%F.S./°C以下

環
境
性
能 保護構造 IP67(IEC)，IP67g(JEM)

周圍溫度 －10～＋55°C，存儲：－20～＋70°C

周圍濕度 35～ 85%RH，存儲：35～85%RH

耐電壓 AC250V 1分鐘，所有電源端子與外殼之間

絕緣電阻 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表

耐振動 頻率：10～150Hz，雙振幅：0.75mm，X，Y和Z各方向2小時

耐沖擊 加速度：500m/s²(約50G)，X，Y和Z各方向5次

材質 外殼加速度：500m/s²(約50G)，X，Y和Z各方向5次黃銅(鍍鎳)

電纜防護套 ------ PP

檢測部分 ABS PAR ABS PA

電纜附帶連接器的高頻共軸電纜，長3m(注3)

電纜延長 用另售電纜全長可延長至10m

重量(注4) 約40g 約40g 約40g 約50g 約45g 約80g

附件 ------ 螺母：2個，齒鎖墊圈：1個

注：
1) 檢測距離是針對標準檢測物體的。
2) 連接檢測頭和控制器時此值代表最大檢測距離的20～60%。
3) 對于耐彎曲型電纜，請與經銷商聯系。
4) 給出的螺紋型檢測頭重量包括螺母和齒鎖墊圈的重量。

控制器

種　類 NPN輸出型 PNP輸出型

項　目 GP-XC□ GP-XC□-P

電源電壓 24V DC±10%　脈動P-P 10%以下

消耗電流 150mA以下

分辨率(注1) GP-XC3SE/GP-XC5SE：0.04%F.S.(平均處理64次)
GP-XC8S/GP-XC10M/GP-XC12ML/GP-XC22KL：0.02%F.S.(平均處理64次)

抽樣頻率 40kHz (25μ s)

線性(注1) ±0.3%F.S.以內

溫度特性(注2) 0.07%F.S./°C以下

模擬電壓輸出 輸出電壓：－5～＋5V(注3)，輸出阻抗：約100Ω

反應時間 75μ s(最大速度)

比較輸入
(HI，GO，LO) NP N開路集電極晶體管
·最大流入電源：100mA
·外加電壓：30V DC以下
(比較輸出和0V之間)
·剩余電壓：1.6V以下(流入電流為100mA)
0.4V以下(流入電流為16mA) PN P開路集電極晶體管
·最大源電流：100mA
·外加電壓：30V DC以下
(比較輸出和＋V之間)
·剩余電壓：1.6V以下(源電流為100mA時)
0.4V以下(源電流為16mA時)

輸出數 HI/GO/LO 3值輸出

輸出工作 HI ：當測量值＞上限值時為ON
GO：當上限值≥測量值≥下限值時為 ON
LO ：當下限值＞測量值時為ON

短路保護 裝　備

外部輸入 光電耦合器輸入
·輸入電流：9mA以下
·工作電壓：ON電壓17V以上(＋24V和輸入之間)
OFF電壓4V以上(＋24V和輸入之間)
·輸入阻抗：約5kΩ 光電耦合器輸入
·輸入電流：9mA以下
·工作電壓：ON電壓17V以上(0V和輸入之間)
OFF電壓4V以上(0V和輸入之間)
·輸入阻抗：約5kΩ

串行I/O RS-232C

零設定設定方法 按鈕設定/外部輸入設定

MODE 橙色LED(在模式狀態時亮起)

指
示
燈 HI 橙色LED(當超過上限值時亮起

GO 綠色LED(當在上限值和下限值間時亮起)

LO 橙色LED(當?shù)陀谙孪拗禃r(shí)亮起)

TIMING 綠色LED(通過外部或內部缺口定時時亮起)

上排數據顯示部分 5位橙色LED(顯示上限值和下限值以外的數值)

下排數據顯示部分 5位綠色LED(顯示上限值和下限值以內的數值)

環
境
性
能 周圍溫度 0～＋50°C(不可結露)，存儲：0～＋50°C

周圍濕度 35～85%RH，存儲：35～85%RH

耐振動 頻率：10～55Hz，雙振幅：0.75mm，X，Y和Z各方向2小時

耐沖擊 加速度：100m/s²(約10G)，X，Y和Z各方向5次

材質 外殼：聚碳酸酯

重量約120g

附件 ATA4811(控制器安裝框)：1套
注：
1) 此值是穩定+25°C時所得。
2) 連接檢測頭和控制器時此值代表最大檢測距離的20～60%。
3) 調節到0～＋5V出廠設定。

BCD輸出單

控制器通信單元

型　號 GP-XBCD

消耗電流 20mA以下

輸出
[5位BCD，極性
指示燈，VALID] N通道MOSFET明溝
·最大流入電源：50mA
·外加電壓：30V DC以下(輸出和GND之間)
·剩余電壓：1V以下(流入電流為50mA時)

保持輸入無電壓接點或NPN開路集電極晶體管輸入
·低：0～1V ·高：開路

材質 外殼：ABS

重量約30g

附件安裝支架[不銹鋼(SUS304)]：1個

型　號 GP-XCOM

消耗電流 5mA以下

材質 外殼：ABS

重量約20g

附件安裝支架[不銹鋼(SUS304)]：1個

注：每個GP-XCOM是用控制器通信單元連接電纜連接的(SL-F□，可選)。
使用GP-XCOM時，若軟件版本和控制器不兼容將不能進行通訊。(1.06
或更早版本與2.00或更新版本)。
正確結合并檢查軟件版本。

注：將用于BCD輸出單元的一端帶連接器的GP-XBCC3電纜連接到控制設備
上。(3m電纜長度，另售)。

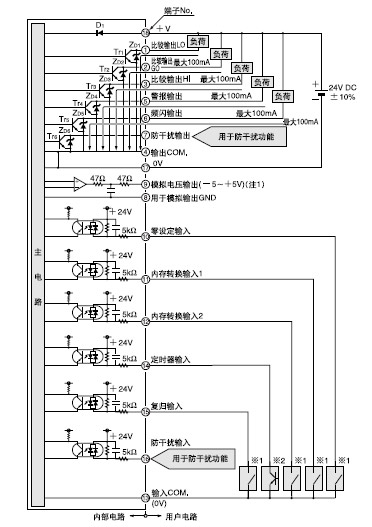

I/O電路圖和線路圖

NPN輸出型

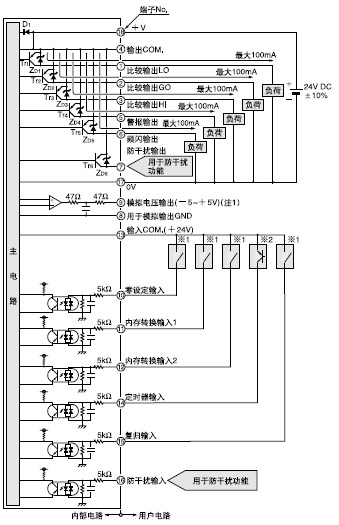

I/O電路圖

注：連接到模擬電壓輸出上的設備必須具有1MΩ以上的輸入阻抗。

內存轉換輸入

內存號 內存轉換1 內存轉換2

0 高高

1 低高

2 高低

3 低低

PNP輸出型

I/O電路圖

注：連接到模擬電壓輸出上的設備必須具有1MΩ以上的輸入阻抗。

內存轉換輸入

內存號 內存轉換1 內存轉換2

0 低低

1 高低

2 低高

3 高高

線路圖

端子排列

端子號 說　明

1 比較輸出LO

2 比較輸出GO

3 比較輸出HI

4 輸出COM.

5 警報輸出

6 頻閃輸出

7 防干擾輸出

8 用于模擬輸出GND

9 模擬輸出

端子號 說　明

1 零設定輸入

2 內存轉換輸入1

3 內存轉換輸入2

4 輸入COM.

5 定時輸入

6 復歸輸入

7 防干擾輸入

8 0V

9 +V

BCD輸出單元

連接器針位置和電纜顏色

連接器
針No. 電　纜 信　號 說　明

被覆顏色 ID標記

1 橙色紅色：1 A0 1× 測量值到10⁰ 位測量值BCD輸出

2 橙色
黑色：1 B0 2×

3 灰色
紅色：1 C0 4×

4 灰色
黑色：1 D0 8×

5 白色
紅色：1 A1 1× 測量值到10¹ 位

6 白色
黑色：1 B1 2×

7 黃色
紅色：1 C1 4×

8 黃色
黑色：1 D1 8×

9 粉紅色
紅色：1 A2 1× 測量值到10² 位

10 粉紅色
黑色：1 B2 2×

11 橙色
紅色：2 C2 4×

12 橙色
黑色：2 D2 8×

13 灰色
紅色：2 A3 1× 測量值到10³ 位

14 灰色
黑色：2 B3 2×

15 白色
紅色：2 C3 4×

16 白色
黑色：2 D3 8×

17 黃色
紅色：2 A4 1× 測量值到10⁴ 位

18 黃色
黑色：2 B4 2×

19 粉紅色
紅色：2 C4 4×

20 粉紅色
黑色：2 D4 8×

21 橙色
紅色：3 POLE 極性信號輸出高(OFF)：＋，低(ON)：－

22 橙色
黑色：3 VALID VALID輸出數據輸出可用時低(ON)

23 灰色
紅色：3 HOLD 保持輸入本輸入用以保持外部數據輸出。在低(ON)的狀態下保持?jǐn)?shù)據輸出。

24 灰色
黑色：3 GND 接地 ------

25 白色
紅色：3 GND 接地 ------

------ 白色黑色：3 ------ 未連接未使用

使用指南

該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。

· 為了符合默認規格的線性度，檢測頭和控制器進行了調整。
· 更換檢測頭時，輸入檢測頭特性碼并進行3點更正(校準)。
· 如果使用延長電纜，把控制器背部檢測頭電纜長度轉換開關旋轉到“3m＋7m”。然后再接通電源進行3點更正(校準)。

符合CE的使用條件

· 本傳感器是符合EMC指令的CE驗證產品。與本產品的抗擾性相適的一致標準為EN 61000-6-2(注)，以下條件必須符合標準。

條件

· 控制器和電源間的距離應在10m以下。
· 與控制器連接的信號線應在30m以下。
· 鐵氧體線夾距離用于BCD輸出單元的一端帶連接器的GP-XBCC3電纜連接器不超過10mm。
注：以前用于本產品的符合EMC指令的EN 50082-2從2002年4月1號起被EN 61000-6-2所替代。

圓盤形或圓柱形物體的線性度

· 如果檢測物體是圓盤形或圓柱形，線性度因檢測物體尺寸而不同。如果檢測物體比下表指定的尺寸大，在使用刻度功能接通時，線
性度規格(±0.3%F.S以內)可通過零調節和幅度調節來實現。

檢測頭 圓盤直徑φ (mm) 圓柱直徑φ (mm)

GP-X3SE 6 16

GP-X5SE 8 16

GP-X8S 12 50

GP-X10M 12 50

GP-X12ML 25 55

GP-X22KL 30 165
<圓盤形> <圓柱形>

檢測頭安裝

· 緊固扭矩應小于以下所給的值。

用固定螺絲安裝

· 確保使用M3或更小且?guī)Пc(diǎn)的固定螺絲。

型　號 A(mm) 緊固扭矩

GP-X3SE 4～16 0.10N·m以下

GP-X5SE 5～16 0.44N·m以下

GP-X8S 0.58N·m以下

用螺母安裝

<GP-X10M> <GP-X12ML> <GP-X22KL>

型　號 A(mm) 緊固扭矩

GP-X10M 7以上
9.8N·m以下

GP-X12ML 14以上 20N·m以下

GP-X22KL 20以上(注1) 20N·m以下
注：
1) 無螺母。如果安裝了螺母，規格為23.5mm以上。
2) 螺母安裝后不可從螺紋部分突出。

與周圍金屬的距離

· 由于傳感器周圍的金屬可能影響檢測性能，請注意以下要點。

<檢測頭嵌入金屬中>

· 如果檢測頭完全嵌入金屬中可能改變模擬輸出，所以保持下表規定的最小距離。

檢測頭 C(mm) D(mm)

GP-X3SE φ 10 3

GP-X5SE

GP-X8S φ 18

GP-X10M φ 14

GP-X12ML φ 50 14

GP-X22KL φ 50 20

相互干擾

· 如果幾個檢測頭貼近安裝在一起，一些規格可能無法實現。所以可使用防干擾功能克服。防干擾功能通過改變傳感器振動可消除傳感器間干擾。時間表等的詳細說明請與經銷商聯系。如果未使用防干擾功能，保持下表所給值以上的距離。 <面對面安裝>

檢測頭 E(mm) F(mm)

GP-X3SE 15 9

GP-X5SE 30 11

GP-X8S 40 15

GP-X10M 40 15

GP-X12ML 170 50

GP-X22KL 200 200

檢測距離

· 特定檢測距離專用于標準檢測物體[不銹鋼(SUS304)/鐵，60×60×t 1mm]。檢測金屬中的非標準物體時，請使用以下的校正系數作為指導。使用前請用實際傳感器進行驗證。

校正系數

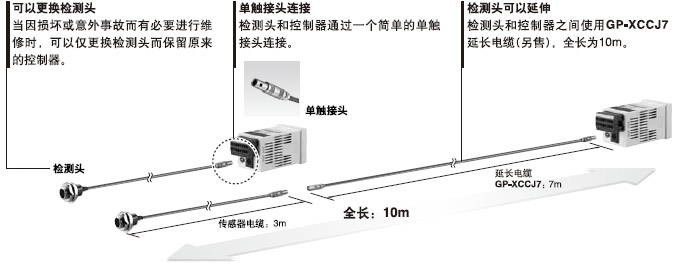

檢測頭和控制器連接

· 請?jiān)陔娫搓P(guān)閉狀態下連接檢測頭和控制器。

連接

拆卸

· 握住檢測頭連接器外環插入到控制器上的連接器里，直到聽到卡嗒聲。
· 握住連接器外環直接拉出。

檢測頭電纜延長

· 使用檢測頭延長電纜時，關閉電源并把檢測頭電纜長度轉換開關端旋轉到控制器檢測頭連接器至“3m＋7m”處，然后重新接通電源。

· 延長電纜的共軸接頭連接到0V電源上。如果安裝到金屬板或類似物體上，請把接頭絕緣。

檢測頭和控制器連接

· 使用附帶的控制器安裝框(ATA4811)，擰緊框螺絲以把控制器安裝到面板上。

· 面板分割尺寸請參閱“尺寸”(PDF P.86)。
· 可安裝面板厚度為1～5mm。但是，如果使用了控制器通信單元或BCD輸出單元，面板厚度在1～2.5mm之間。

接線

· 請確認在電源關閉狀態下進行接線。
· 注意錯誤接線會損壞檢測頭或控制器。
· 請確認電源電壓在額定范圍內變化。
· 如果電源是由商用開關調節器提供，請確保電源屏蔽地線端子(F.G.)接地。
· 如果在檢測頭或控制器附近使用產生噪音的設備(開關調節器，轉換發動機等)，請將設備屏蔽地線端子(F.G.)接地。
· 請勿將電線與高壓線或電源線一起或在同一管線內運行線路，這可能會由于感應而引起故障。
· 請確認DC電源使用一隔離變壓器。如果使用自耦變壓器(單線圈變壓器)，可能損壞本產品或電源。
· 如果使用電源中產生電涌，請與電源連接一個電涌吸收器以吸收電涌。
· 模擬輸出不裝備短路保護電路，請勿將它與電源或容量負荷直接連接。
· 確保不可直接強力彎曲或拉伸傳感器電纜連接處。
· 如果多控制器使用獨立電源，所有的控制器都應使用同樣的＋V或0V電源。

其他

· 電源接通后的短時間(約2秒)內，請勿使用。
· 本傳感器僅適于室內使用。
· 避免灰塵、污垢和水蒸氣。
· 請勿將傳感器與水、油、油脂或有機溶液，如稀釋劑等直接接觸。

尺寸(單位：mm)

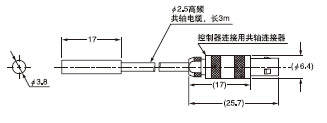

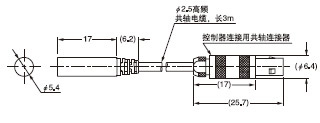

GP-X3SE 檢測頭	GP-X5SE 檢測頭

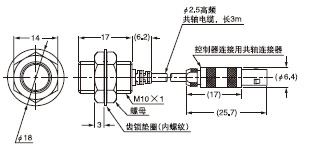

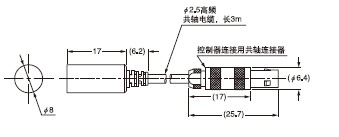

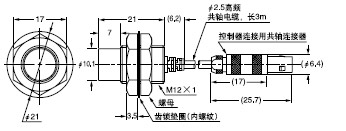

GP-X8S 檢測頭	GP-X10M 檢測頭

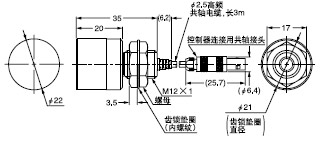

GP-X12ML 檢測頭	GP-X22KL 檢測頭

控制器

面板圖案尺寸

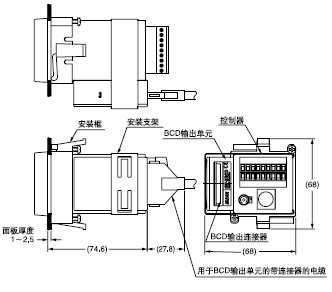

<未安裝BCD輸出單元/控制器通信單元時>	<安裝了BCD輸出單元/控制器通信單元時>
注：面板厚度應為1～5mm。	注：面板厚度應為1～2.5mm。

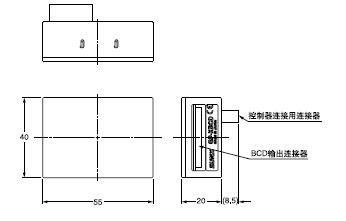

GP-XBCD BCD輸出單元(另售)
	控制器的裝配尺寸

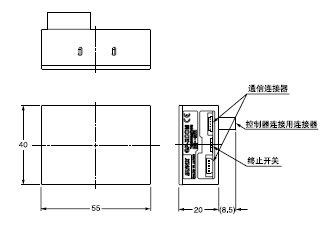

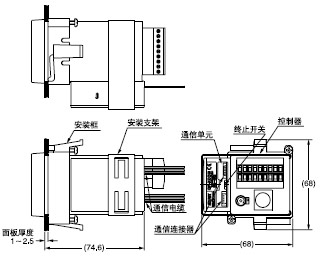

GP-XCOM 控制器通信單元(另售)
