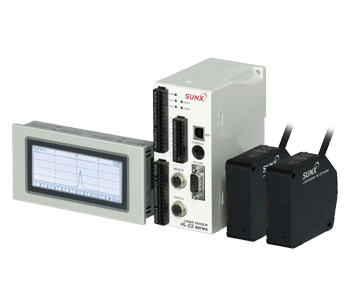

超高速·高精度激光位移傳感器

HL-C2

特點：以領先全行業的基本性能滿足所有需求

產品特點：

原點和革新的融合

長年積累的測量經驗和最新數字技術相結合，創造出行業最優秀的三項基本性能。強大的功能和方便的操作性可充分滿足客戶需求。

※ 根據本公司2007年10月對測量中心距離為30mm的激光位移傳感器的調查。

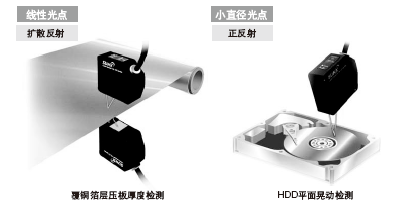

傳感器檢測頭系列

具備全行業最先進基本性能的三個品種

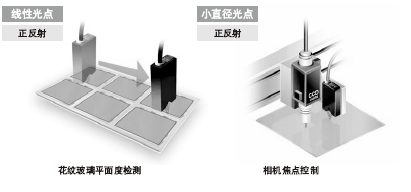

小型·超高精度

正反射工件專用，最適合FPD玻璃厚度及間隙的
超高精度檢測

超高精度

以獨創技術融合高速度和高精度的主型號

中距離·高精度

追求便捷的操作性。從金屬到黑橡膠，任
何工件都能適應的測量范圍和精度

受檢工件容許傾斜的范圍更寬

受檢工件容許傾斜的范圍更寬省空間的小型檢測頭

與以往相比，對傾斜的容許度提高了1.5倍，即使測量時工件發生變動，也能輕松檢測。(HL-C203BE(-MK)型) 小型檢測頭，與本公司以往產品相比，體積比下降了約23%，可以將安裝空間減小到極限程度。(HL-C203BE(-MK)型)

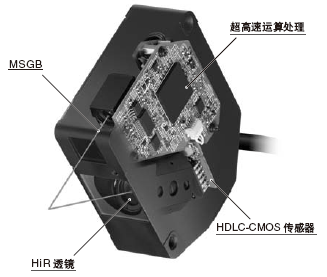

技術

具備全行業最先進基本性能的三個品種

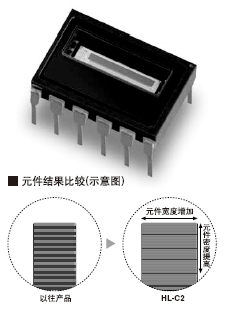

HDLC-CMOS傳感器

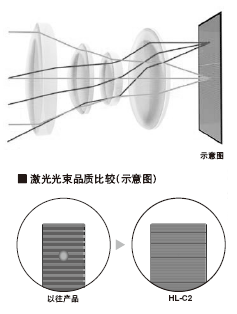

HiR透鏡

MSGB

超高速計算處理

小巧體積擁有豐富功能

可連接兩個檢測頭

可在控制器內對各個測量值進行計算。

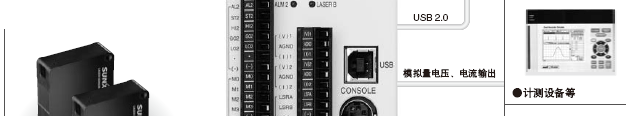

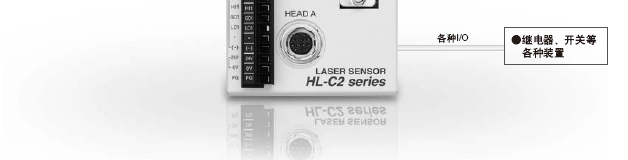

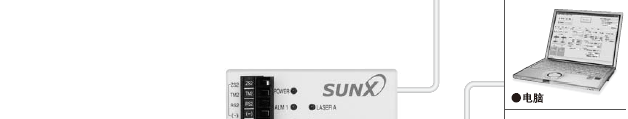

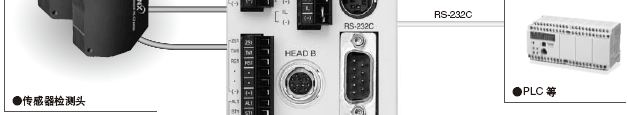

豐富的I/O

可以連接各種設備，可以通過這些設備對記錄的數據進行顯示、分析處理，以及對傳感器進行控制。

數據緩沖功能

無償提供API(Application Programming Interface)

可以暫存約65,000個測量值數據�？蓪⑺斜４娴臄�(shù)據下載到電腦中進行比較、分析。可以通過USB連接的電腦使用控制HL-C2的API。還備有樣本程序，有助于編程。樣本程序可從SUNX的網站(sunx.jp)下載。

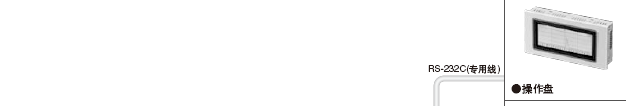

操作盤

可通過觸摸屏簡單操作、方便顯示

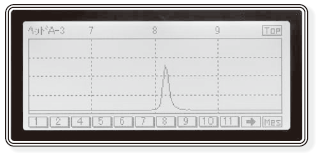

受光量波形顯示

測量數據顯示功能

不僅可顯示測量值，還可顯示受光量波形。可以簡便地使傳感器安裝時的設定及投光量設定最優化。還可
在面板上進行保持及計時等輸入操作。白色背光燈提高顯示屏
的可視性。

條件設定功能

檢測頭功能及輸出條件等顯示在菜單上，可按順序簡單設定。

智能監控器

可利用電腦進行波形監控及功能設定

OS：日語顯示 (注1) Microsoft® Windows® XP 日文版/Windows® 2000 日文版

英語顯示 (注1) Microsoft® Windows® XP 英文版/Windows® 2000 英文版

CPU： Pentium兼容CPU 1GHz以上

內存： 256MB以上

硬盤： 50MB以上可用空間

CD-ROM驅動器：安裝時需要

顯示器： 1024×768點陣 256色以上

串行接口： RS-232C標準 通信速度115.2kbps

USB接口： USB2.0(USB1.1標準)

注：1) 可在安裝時選擇日語顯示或英語顯示。

測量值顯示

受光量波形顯示

緩沖顯示

顯示測量值和輸出狀態。可顯示以一覽表形式保存在控制器內的16種設定條件。受光量以受光元件的各個單元為單位顯示。同時還以數值顯示受光量最大的單元的位置，便于在安裝檢測頭時的調整作業中進行確認。通過數據緩沖功能，可以讀取控制器內保存的數據，并顯示波形和數據。而且，還可在該畫面上設定數據保存的方法、保存周期、保存數據的量等內容。

訂購指南

檢測頭

種類形狀檢測中心距離
和檢測范圍分辨率
(注1) 光束直徑 型號(注1)

符合JIS/IEC標準的型號 符合FDA標準的型號

小光點型 10±1mm 0.25μｍ約φ20μｍ HL-C201AE HL-C201FE

線性光點型 約20×700μｍ HL-C201AE-MK HL-C201FE-MK

小光點型 30±5mm 0.25μｍ約φ30μｍ HL-C203BE HL-C203FE

線性光點型 約30×1200μｍ HL-C203BE-MK HL-C203FE-MK

小光點型 110±15mm 0.25μｍ約φ80μｍ HL-C211BE HL-C211FE

HL-C211CE HL-C211F5E

線性光點型 約80×1700μｍ HL-C211BE-MK HL-C211FE-MK

HL-C211CE-MK HL-C211F5E-MK

注：1) 本產品屬于日本“外匯及外國貿易法”中規定的出口管制對象。但，括號內的型號如果與不受“外匯及外國貿易法”規定的出口管制的控制器組合使用為條件，也就成為不受出口管制的產品。這種情況下，最小分辨率則為0.25μm，詳情請咨詢。

檢測頭

檢測頭

種類形狀型號(注1)

NPN型 HL-C2CE

PNP型 HL-C2CE-P

種類形狀型號(注1)

日語顯示 HL-C2DP

英語顯示 HL-C2DP-EX

注：1) 本產品屬于日本“外匯及外國貿易法”中規定的出口管制對象。但，括號內的型號如果與不受“外匯及外國貿易法”規定的出口管制的檢測頭組合使用為條件，也就成為不受出口管制的產品。詳情請咨詢。

選購件(另售)

品名形狀型號 內容

智能監控 HL-C2AiM 可進行各種檢測條件的設定及測量值的波形顯示、測量值數據及受光值數據的監控。

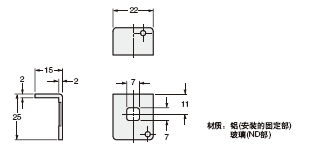

ND濾光器 HL-C2F01 正反射測量時如果反射光量過大，可以使激光光量衰減到適當程度，以確保高精度的測量。(減光率:98%)

檢測頭延長電纜 HL-C2CCJ2 長度： 2m、重量：約0.2kg 兩端帶連接器的橡膠絕緣電纜電纜外徑：φ6.6mm連接器
最大外徑：φ14.7mm

HL-C2CCJ5 長度： 5m、重量：約0.4kg

HL-C2CCJ10 長度：10m、重量：約0.7kg

HL-C2CCJ20 長度：20m、重量：約1.4kg

HL-C2CCJ30 長度：30m、重量：約2.0kg

技術信息：

規格

檢測頭

種類 小光點型

項目符合JIS/IEC
標準的型號 HL-C201AE HL-C203BE HL-C211BE HL-C211CE

符合FDA
標準的型號 HL-C201FE HL-C203FE HL-C211FE HL-C211F5E

安裝模式 僅限正反射擴散反射時正反射時擴散反射時正反射時擴散反射時正反射時

檢測中心距離 10mm 30mm 26.4mm 110mm 106.7mm 110mm 106.7mm

測定范圍(注3) ±1mm ±5mm ±4.6mm ±15mm ±14.5mm ±15mm ±14.5mm

分辨率(注4) 0.25μｍ 0.25μｍ 0.25μｍ

線性度(注5) ±0.02% F.S. ±0.03% F.S.

溫度特性 0.01% F.S./℃

光源紅色半導體激光(投光峰波長：658nm)

最大輸出：0.1mW 最大輸出：1mW 最大輸出：5mW

符合JIS/IEC
標準的型號級別 1(JIS/IEC) 級別 2(JIS/IEC) 級別 3R(JIS/IEC)

符合FDA
標準的型號級別 I(FDA、Laser Notice No.50)
及級別 1(JIS/IEC) 級別 II(FDA)及
級別 2(JIS/IEC) 級別 IIIa(FDA)及
級別 3R(JIS/IEC)

光束直徑(注6) 約φ20μｍ約φ30μｍ約φ80μｍ

受光元件 線性圖像傳感器

指
示
燈激光投光
指示燈綠色發光二極管激光投光時亮起

測定范圍
指示燈黃色發光二極管檢測中心附近亮起/檢測范圍內閃爍/檢測范圍外熄滅

環
境
性
能 保護構造 IP67(除連接器部)

周圍溫度 0～45℃(注意不可結露、結冰) 存儲時：－20℃～70℃

周圍濕度 35%～85%RH 　存儲時：35%～85%RH

周圍照明度 白熾燈：受光面照明度3,000Rx以下

耐振動 耐久頻率：10～55Hz(周期：1分鐘) 雙振幅1.5mm X,Y,Z方向各2小時

耐沖擊 耐久加速度：196ｍ/s² X,Y,Z方向各3次

電纜絕緣橡膠電纜，0.5m長，帶連接器

電纜延長 用可選電纜(另售)全長可延長至30m

材質 本體外殼、本體蓋：壓鑄鋁前蓋：玻璃

重量約250g (包括電纜) 約300g (包括電纜)

附件激光警告標簽(對應各種標準、規則：1套)

注：
1) 本產品屬于日本“外匯及外國貿易法”中規定的出口管制對象。但，也備有不屬于該管制的產品，詳情請咨詢。
2) 當未明確指定測定條件時，使用條件如下：連接控制器、電源電壓：24V DC、周圍溫度：20℃、取樣周期：40μs、平均
次數：256次、檢測中心距離、測定物體：白陶瓷(HL-C201□為鋁蒸汽噴鍍表面反射鏡)、數字測量值。
3) 取樣周期為20μs及10μs時，測定范圍如下。

型號 型號HL-C201□ HL-C203□ HL-C211□

安裝模式 僅限正反擴散反射時正反射時擴散反射時正反射時

取樣周期 20μs +0.1～+1.0mm 0～+5.0mm 0～+4.6mm +0.5～+15.0mm +0.5～+14.5mm

10μs +0.8～+1.0mm +3.8～+5.0mm +3.6～+4.6mm +12.5～+15.0mm +12.5～+14.5mm

4) 通過將P-P值換算成距離得到這些值。P-P值表示檢測中心距離上的數字測定值偏差。
5) 此值表示采用本公司的標準檢測物體進行檢測時，相對于數字變位輸出的理想直線的誤差。此值會根據測定物體的特征而改變。
6) 這是檢測中心距離上的值。以中心光強度的1/e2(約13.5%)定義這些值。如果定義區域外有光泄漏，并且檢測點周圍有高于檢測點本身的強反射，檢測結果可能會受到影響。

檢測頭

種類 線性光點型

項目符合JIS/IEC
標準的型號 HL-C201AE-MK HL-C203BE-MK HL-C211BE-MK HL-C211CE-MK

符合FDA
標準的型號 HL-C201FE-MK HL-C203FE-MK HL-C211FE-MK HL-C211F5E-MK

安裝模式 僅限正反射擴散反射時正反射時擴散反射時正反射時擴散反射時正反射時

檢測中心距離 10mm 30mm 26.4mm 110mm 106.7mm 110mm 106.7mm

測定范圍(注3) ±1mm ±5mm ±4.6mm ±15mm ±14.5mm ±15mm ±14.5mm

分辨率(注4) 0.25μｍ 0.25μｍ 0.25μｍ

線性度(注5) ±0.02% F.S. ±0.03% F.S.

溫度特性 0.01% F.S./℃

光源紅色半導體激光(投光峰波長：658nm)

最大輸出：0.1mW 最大輸出：1mW 最大輸出：5mW

符合JIS/IEC
標準的型號級別 1(JIS/IEC) 級別 2(JIS/IEC) 級別 3R(JIS/IEC)

符合FDA
標準的型號級別 I(FDA、Laser Notice No.50)
及級別 1(JIS/IEC) 級別 II(FDA)及
級別 2(JIS/IEC) 級別 IIIa(FDA)及
級別 3R(JIS/IEC)

光束直徑(注6) 約20×700μm 約30×1200μm 約80×1700μm

受光元件 線性圖像傳感器

指
示
燈激光投光
指示燈綠色發光二極管激光投光時亮起

測定范圍
指示燈黃色發光二極管檢測中心附近亮起/檢測范圍內閃爍/檢測范圍外熄滅

環
境
性
能 保護構造 IP67(除連接器部)

周圍溫度 0～45℃(注意不可結露、結冰) 存儲時：－20℃～70℃

周圍濕度 35%～85%RH 　存儲時：35%～85%RH

周圍照明度 白熾燈：受光面照明度3,000Rx以下

耐振動 耐久頻率：10～55Hz(周期：1分鐘) 雙振幅1.5mm X,Y,Z方向各2小時

耐沖擊 耐久加速度：196m/s² X,Y,Z方向各3次

電纜絕緣橡膠電纜，0.5m長，帶連接器

電纜延長 用可選電纜(另售)全長可延長至30m

材質 本體外殼、本體蓋：壓鑄鋁前蓋：玻璃

重量約250g (包括電纜) 約300g (包括電纜)

附件激光警告標簽(對應各種標準、規則：1套)

注：
1) 本產品屬于日本“外匯及外國貿易法”中規定的出口管制對象。但，也備有不屬于該管制的產品，詳情請咨詢。
2) 當未明確指定測定條件時，使用條件如下：連接控制器、電源電壓：24V DC、周圍溫度：20℃、取樣周期：40μs、平均
次數：256次、檢測中心距離、測定物體：白陶瓷(HL-C201□-MK為鋁蒸汽噴鍍表面反射鏡)、數字測量值。
3) 取樣周期為20μs及10μs時，測定范圍如下。

型號 HL-C201□-MK HL-C203□-MK HL-C211□-MK

安裝模式 僅限正反擴散反射時正反射時擴散反射時正反射時

取樣周期 20μs +0.1～+1.0mm 0～+5.0mm 0～+4.6mm +0.5～+15.0mm +0.5～+14.5mm

10μs +0.8～+1.0mm +3.8～+5.0mm +3.6～+4.6mm +12.5～+15.0mm +12.5～+14.5mm

4) 通過將P-P值換算成距離得到這些值。P-P值表示檢測中心距離上的數字測定值偏差。
5) 此值表示采用本公司的標準檢測物體進行檢測時，相對于數字變位輸出的理想直線的誤差。此值會根據測定物體的特征而改變。
6) 這是檢測中心距離上的值。以中心光強度的1/e2(約13.5%)定義這些值。如果定義區域外有光泄漏，并且檢測點周圍有高于檢測點本身的強反射，檢測結果可能會受到影響。

控制器

項目種類 NPN型 PNP型

型號 HL-C2CE HL-C2CE-P

組合檢測頭 最多2個檢測頭

電源電壓 24Ｖ DC±10% 包括脈動0.5V(P-P)

電流消耗 連接2個檢測頭時：約500mA、連接1個檢測頭時：約350mA
(連接小型操作盤時，增加約100mA)

取樣率 10μs、20μs、40μs、100μs、200μs、400μs、1ms、2ms

模擬
輸出 電壓(注2) 電壓輸出量程：－5～＋5V/F.S.(初始值)通常時的輸出范圍：－10.0～＋10.0V
異常時的輸出：－10.8V或＋10.8V分辨率：2mV、線性度：±0.05%F.S.
最大2mA 輸出阻抗50Ω 響應延時：約1.5μs/V

電流(注3) 電流輸出量程：4～20mA/F.S.(初始值) 通常時的輸出范圍：2～24mA
異常時的輸出：1mA或25mA 分辨率：3μA、線性度：±0.05%F.S.
負載阻抗 250Ωmax．響應延時：約10μs

警告
輸出 NPN晶體管開路集電極
·最大流入電流：100mA
·外加電壓：30V DC以下(警告輸出～公共端(－)間)
·剩余電壓：1V以下(流入電流100mA時) PNP晶體管開路集電極
·最大源電流：100mA
·外加電壓：30V DC以下(警告輸出～＋V間)
·剩余電壓：1V以下(源電流100mA時)

輸出動作 光量不足時開路

短路保護 配備

NPN晶體管開路集電極
·最大流入電流：100mA
·外加電壓：30V DC以下(判斷輸出～公共端(－)間)
·剩余電壓：1V以下(流入電流100mA時) PNP晶體管開路集電極
·最大源電流：100mA
·外加電壓：30V DC以下(判斷輸出～＋V間)
·剩余電壓：1V以下(源電流100mA時)

輸出動作 輸出動作時開路

短路保護 配備

選通
脈沖
輸出 NPN晶體管開路集電極
·最大流入電流：100mA
·外加電壓： 30V DC以下(選通脈沖輸出～公共端(－)
間)
·剩余電壓：1V以下(流入電流100mA時) PNP晶體管開路集電極
·最大源電流：100mA
·外加電壓：30V DC以下(選通脈沖輸出～＋V間)
·剩余電壓：1V以下(源電流100mA時)

輸出動作 數據確計定時開路

短路保護 配備

遙控互鎖輸入 連接至公共端(－)時，激光投光延遲
開路時，激光投光停止
外加電壓：30V DC以下(漏電流0.1mA以下) 連接至IL(＋)時，激光投光延遲
開路時，激光投光停止
外加電壓：30V DC以下(漏電流0.1mA以下)

激光控制輸入 連接至公共端(－)時，激光投光停止
開路時，激光立即投光
外加電壓：30V DC以下(漏電流0.1mA以下) 連接至外部電源(＋)時，激光投光停止
開路時，激光立即投光
外加電壓：30V DC以下(漏電流0.1mA以下)

零設輸入 連接至公共端(－)時，零設ON
持續1秒連接在公共端(－)時，零設OFF
外加電壓：30V DC以下(漏電流0.1mA以下) 連接至外部電源(＋)時，零設ON
持續1秒連接在外部電源(＋)時，零設OFF
外加電壓：30V DC以下(漏電流0.1mA以下)

計時輸入 連接至公共端(－)時或已在連接中，動作
(隨測量模式而異)
外加電壓：30V DC以下(漏電流0.1mA以下) 連接至外部電源(＋)時或已在連接中，動作
(隨測量模式而異)
外加電壓：30V DC以下(漏電流0.1mA以下)

復位輸入 連接至公共端(－)時，復位
外加電壓：30V DC以下(漏電流0.1mA以下) 連接至外部電源(＋)時，復位
外加電壓：30V DC以下(漏電流0.1mA以下)

存儲器 連接至公共端(－)時，指定存儲器
外加電壓：30V DC以下(漏電流0.1mA以下) 連接至外部電源(＋)時，指定存儲器
外加電壓：30V DC以下(漏電流0.1mA以下)

RS-232C接口 波特率 9600、19200、38400、115200 bit/s

USB接口 遵循USB 2.0 全速(兼容USB1.1)

設定/數據顯示 小型操作盤(另售)

控制器
,

項目種類 NPN型 PNP型

型號 HL-C2CE HL-C2CE-P

指
示
燈 電源指示燈 綠色發光二極管電源ON時亮起

檢測頭A
激光投光指示燈綠色發光二極管檢測頭A的激光投光中或即將投光之前亮起

檢測頭B
激光投光指示燈綠色發光二極管檢測頭B的激光投光中或即將投光之前亮起

警告1 指示燈 紅色發光二極管因光量不足導致OUT1無法檢測時亮起

警告2 指示燈 紅色發光二極管因光量不足導致OUT2無法檢測時亮起

環
境
性
能 周圍溫度 0～50℃(注意不可結露、結冰)、存儲時：－20～70℃
周圍濕度 35～85%RH

耐振動 耐久頻率：10～55 Hz(周期：1分鐘) 雙振幅：0.75mm X,Y,Z方向各30分鐘

耐沖擊 耐久加速度196ｍ/s² X,Y,Z方向各3次

材質 外殼：聚碳酸酯

重量約450g

附件 CD-ROM：1片、USB電纜(2m)：1根、短接金屬件：1個

注：
1) 線性度為F.S.＝20V，是針對數字測量值的線性度。響應延時為測量值更新后的時間。
2) 線性度為F.S.＝16mA，是針對數字測量值的線性度。響應延時為測量值更新后的時間。

操作盤

項目種類 日語顯示 英語顯示

型號 HL-C2DP HL-C2DP-EX

電源由控制器供電

顯
示 顯示元件 STN單色LCD

背光燈 白色LED

測定值顯示范 －999.999999～999.999999

語言日語英語

觸
摸
屏 操作壓力 0.5N以下

壽命 100萬次以上(注1)

環
境
性
能 耐環境性 IP65(初始狀態下)(注2) 僅操作盤正面防塵和防水(操作盤接觸面采用防水密封墊)

周圍溫度 0～50℃(注意不可結露、結冰)、存儲時：－20～60℃

周圍濕度 20～85%RH、存儲時：10～85%RH

耐靜電噪音 5,000V以上(操作盤表面)

耐振動 耐久頻率：10～55Hz 雙振幅：0.75mm X,Y,Z方向各10分鐘

耐沖擊 耐久加速度：98ｍ/s²以上 X,Y,Z方向各4次s

材質 外殼：PPE 前面保護片：聚酯

重量約230g

附件控制器和操作盤之間的連接電纜：1根安裝工具：1套

注：
1) 此值指常溫25℃下使用的平均壽命。
2) 重新安裝操作盤時，請更換防水密封墊。(松下電工(株)制產品訂購號：AIGT181、10片)

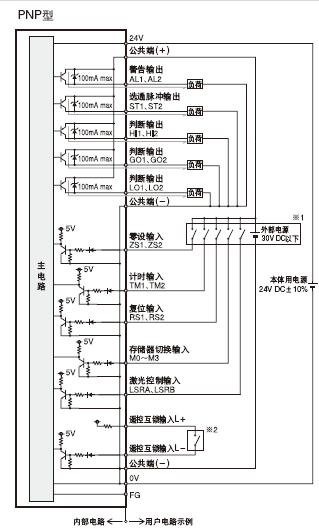

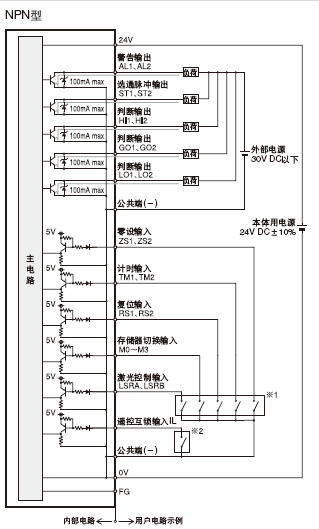

I/O電路圖和線路圖

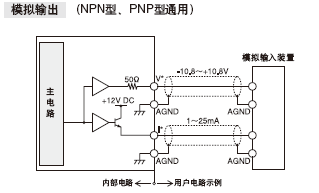

輸出型

注：
1) 模擬輸出需充分注意避免輸出之間短路及外加電壓。
2) 模擬輸出請使用屏蔽電纜。

端子排列圖

端子排列圖

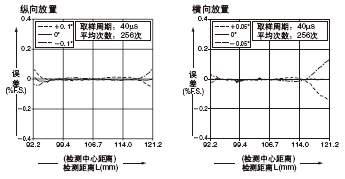

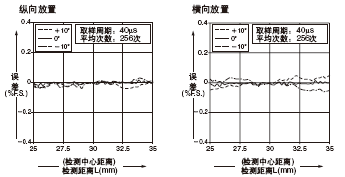

檢測特性(典型)

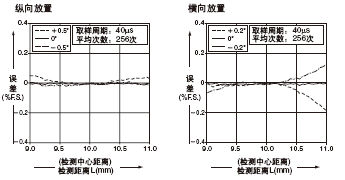

HL-C201AE HL-C201FE

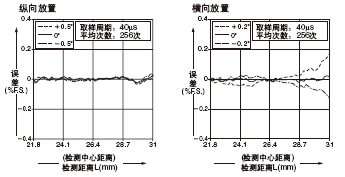

HL-C203BE HL-C203FE

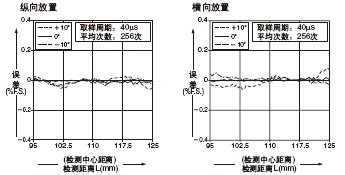

HL-C211BE HL-C211CE HL-C211FE HL-C211F5E

使用指南

· 本產品目錄是用于選定產品的指南。使用產品前請務必閱讀產品附帶的使用說明書。

· 請勿將本產品作為保護人身安全的檢測裝置使用。
· 以保護人體為目的的檢測裝置，請使用符合OSHA、ANSI以及IEC等各國有關人體保護用品法律和標準的產品。

· 若非產品附帶的使用說明書中記載的操作方法，請不要采用。若采用規定以外的方法進行控制或調整，可能會受到危險的放射性激光的照射。
· 本產品貼附著各種內容的標簽。請根據標簽指示進行操作。(還附帶有英文標簽)
· 符合FDA標準的型號上貼有基于FDA標準的英文標簽。

· 本產品為JIS/IEC標準的1級激光產品。該產品存在一定危險，請勿通過透鏡等觀察光學系統觀察激光。

· 本產品為JIS/IEC標準的2級激光產品。該產品存在一定危險，請勿直視激光或通過透鏡等觀察光學系統進行觀察。

· 本產品為JIS/IEC標準的3級激光產品。該產品存在一定危險，請勿觀察或接觸激光的直射光束或反射光束。

· HL-C2系列的檢測頭以及控制器屬于日本“ 外匯及外國貿易法” 所規定的出口管制對象。要出口本產品或?qū)⑵鋷С鰢?必須經過日本政府的出口許可。另外，本產品還屬于國際出口管理政治機制Nuclear Suppliers Group(NSG：核供應國集團)項目1.B.3.b.1及瓦圣那公約(協定)2.B.6.b.1的管制對象，請遵守各國的出口管理規定。然而，本公司還備有非上述管制對象的產品，詳情請咨詢。

光束直徑(單位:mm)

關于相互干擾(單位：mm)

· 當2個以上檢測頭靠近安裝時，如果另一個檢測頭的激光光點不落在下圖所示的陰影區域內，就不會產生相互干擾。安裝時請勿使另一個檢測頭的激光光點進入陰影區域內。

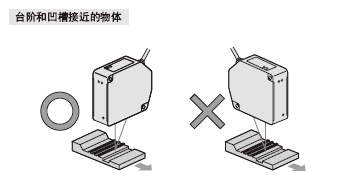

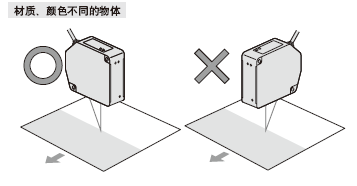

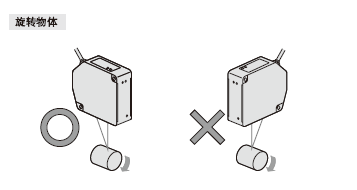

檢測頭的安裝方向

· 為了實現高精度檢測，相對于移動物體，檢測頭應如下圖所示的方向安裝。

檢測頭的安裝方向

名稱功能

1 激光投光指示燈
(綠色LED) 激光投光時亮起。

2 檢測范圍指示燈
(黃色LED)
檢測中心附近亮起
檢測范圍內或未設定“輸出選擇”時閃爍
檢測范圍外熄滅

3 投光部投射激光

4 受光部接收來自檢測物體的反射光

5 警告標簽
提示激光投光的位置
應重視記載的內容

名稱功能

1 POWER指示燈控制器電源ON時綠色燈亮起

2 ALM1指示燈
OUT1受光量不足或未連接檢測頭時紅色燈亮起

3 ALM2指示燈
OUT2受光量不足或未連接檢測頭時紅色燈亮起

4 LASER A指示燈檢測頭A激光投光時綠色燈亮起

5 LASER B指示燈檢測頭B激光投光時綠色燈亮起

6 模擬輸出端子輸出模擬數據的端子

7 激光控制端子短路時停止激光投光的端子

8 遙控互鎖端子開路時停止激光投光的互鎖用端子

9 USB連接器用于電腦和USB的通信

10 操作盤連接器用于小型操作盤的連接

11 RS-232C連接器用于與控制裝置進行RS-232C通信

12 輸入輸出端子進行各種輸入輸出及存儲器切換用端子

13 電源端子向控制器提電的端子

14 檢測頭A連接器
將連接至該連接器的檢測頭識別為“檢測頭
A”，控制器動作

15 檢測頭B連接器
將連接至該連接器的檢測頭識別為“檢測頭
B”，控制器動作

16 DIN導軌安裝鉤片
可快速在35mm寬的DIN導軌上進行裝拆的鉤片

注：在控制器上安裝一個檢測頭使用時，請將該檢測頭連接在檢測頭A連接器(HEAD A)上。如果只在檢測頭B連接器(HEAD B)上連接檢測頭，將不會動作。

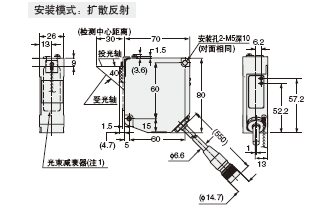

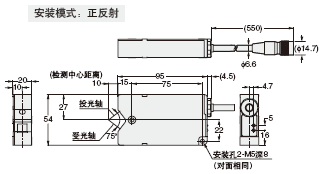

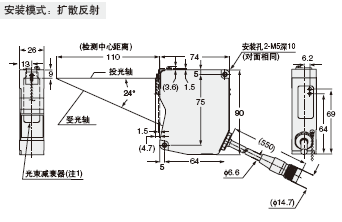

外形尺寸圖(單位：mm)

HL-C201□E HL-C201□E-MK 檢測頭

HL-C203□E HL-C203□E-MK 檢測頭

注：1) 符合JIS/IEC標準的型號無光束衰減器

HL-C211□E HL-C211□E-MK 檢測頭

注：1) 符合JIS/IEC標準的型號無光束衰減器

HL-C211□E HL-C211□E-MK 檢測頭

HL-C2DP HL-C2DP-EX 小型操作盤

HL-C2F01 ND濾光器

注：
1) 不能安裝在：HL-C201□(-MK)上。
2) 符合FDA標準的在使用光束減衰器時不能安裝。
