設定容易只須按一下按鈕，便可確認目標顏色。有兩種方法來設定：手動教導和自動教導。另有可調校電位器設定16級公差。標準

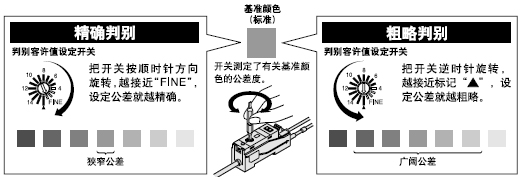

判別容許值設定
用途

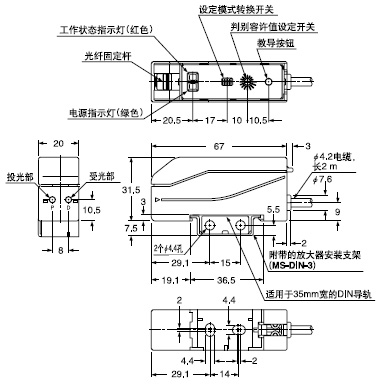

1) 若檢測有光澤且?guī)в懈叻瓷渎实奈矬w，建議使用FD-L52(高精度型)或FD-L53(極小光點型)光纖頭，例如檢查物體是否電鍍時。 若檢測在裝配線上波動的物體，建議使用FD-L54(長檢測距離型)光纖頭。 2) 根據物體的形狀、顏色、光澤度等，F(xiàn)Z-10不一定可以分辨顏色。實際使用前請先進行測試或與經銷商聯系。 細小尺寸&節省空間放大器尺寸僅有W20×H31.5×D67mm，光纖頭也只有7mm，8mm或12mm厚度，可安裝在狹窄空間內。

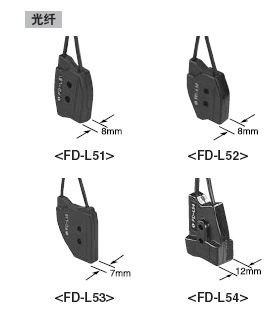

備有4種型號的光纖可根據實際應用和物體尺寸選擇光纖。即使是一個很小物體的顏色也能被準確檢測出。
高速反應時間：1ms它的反應時間僅1ms，在高速生產線上移動的細小物件也可被檢測。
訂購指南放大器

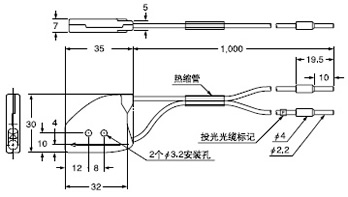

光纖
參照螺紋光纖頭FD-B8/FM2/G4(用于FX-301/302/303/311系列的標準光纖)和FZ-10系列放大器組合使用時，也可用于顏色辨別。因?yàn)樵摌?biāo)準光纖有一個小螺紋光纖頭，且是自由裁切型光纖，可以裁切所要求的光纜長度，并且可安裝在狹窄的空間內。
附件· MS-DIN-3 (放大器安裝支架) 配件(另售)
通用傳感器安裝架通過側臂可進行水平方向的調節，傳感器可從生產線上方檢測物體。
規格放大器
1) 當判別容許值設定開關設定在1至4級達到精確顏色分辨力時，放大器應在周圍溫度處于＋15°C～＋35°C時使用。 2) 上表中所示的耐電壓和絕緣電阻只適用于放大器。 光纖

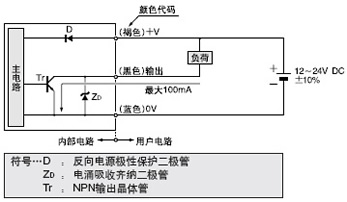

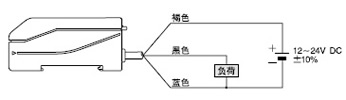

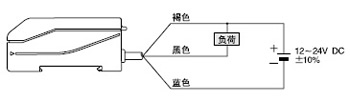

1) 每個光纖的檢測距離是指在一定靈敏度下能檢測的白色無光澤紙的距離，這一靈敏度是使用白色無光澤紙(50×50mm)在各自額定設定距離和第16級(▲處)公差時教導得來的。 2) 如果光纖彎曲半徑小于R25mm，檢測能力也許會下降。 3) 由于光纖FD-L51(標準型)很容易受光澤反射所影響，如果檢測高反射率物體(如鏡子，電鍍物，銅箔等)，教導設定可能不正常，檢測也會不穩定。檢測以上這些物件，請使用FD-L52(高精度型)或FD-L53(極小光點型)檢測頭，并確保投射光軸與物體表面垂直。 I/O電路圖和線路圖FZ-11 NPN輸出型

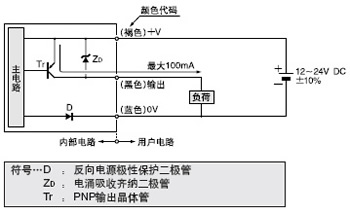

FZ-11P PNP輸出型
使用指南放大器該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。
安裝如何安裝放大器1 將放大器后部安裝在附帶的放大器安裝支架(MS-DIN-3)上或35mm寬的DIN導軌上。 2 按下放大器前部，將其安裝在放大器安裝支架(MS-DIN-3)或35mm寬的DIN導軌上。  如何拆卸放大器 1 將放大器向前推。 2 提起放大器前端將其拆下。 注： 請注意如果沒有向前推放大器就向上提起前端的話，安裝部分的掛鉤可能被損壞。  如何連接光纜 1 放下光纖固定桿。 2 將標有“P”的投光光纜插入投光部“P”，受光光纜插入受光側“D”。 慢慢將光纜插入口直至停止，如果兩條光纜插錯位置，將不能正常工作。 3 將光纖固定桿固定至初始位置。  功能說明
其他·電源接通后的短時間(0.5秒)內，請勿使用。·為保持穩定的檢測條件，可使用周期教導。 設定

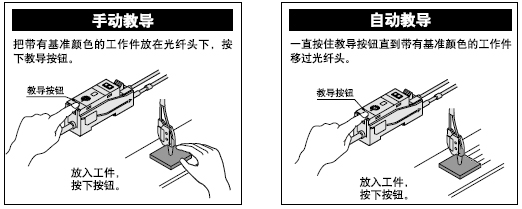

步驟 1.設定基準顏色 · 準備一個帶有目標色的檢測樣品，選擇手動教導或自動教導。 手動教導設定 · 在靜止物體上設定基準顏色
自動教導設定 · 在移動物體上設定基準顏色。
2.設定輸出工作 ·可選擇同時ON或不同時ON。

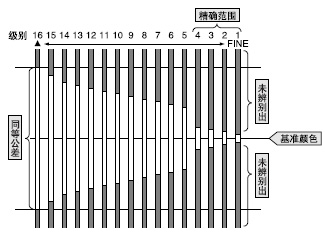

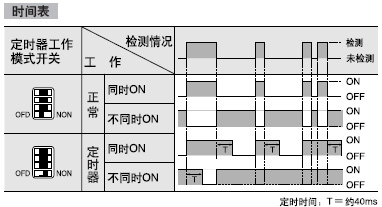

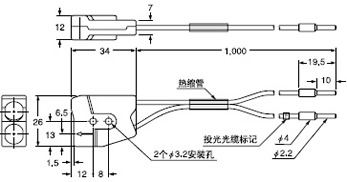

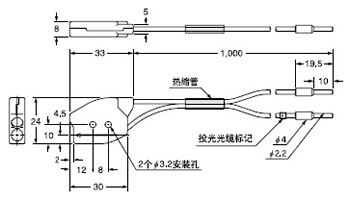

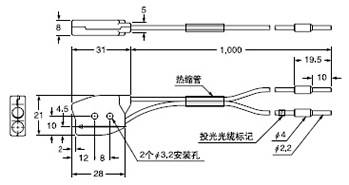

3.設定定時工作 · FZ-10系列裝備有約40ms固定OFF延遲定時器。當定時工作模式開關設定在“OFD”時，OFF延遲定時器開始工作。因?yàn)檩敵隹梢匝舆t一定時間，所以當連接設備反應時間慢或檢測物體微小，而導致輸出信號寬度小時有用。  4.設定公差 · 判別容許值設定開關根據基準顏色可設定為16級。 · 用調整螺絲刀把開關設定到1至16級中的目標級別。  · 當級別改變時，輸出變?yōu)镺N，再次復歸。 · 即使級別改變了，以前設定的基準顏色也不會變，除非傳感器被再次教導。 · 當采用自動教導時，由于公差的級別不同，設定可能會失敗。如果發生這種情況，改變公差級別，重復教導。 · 對于16級至5級，顏色辨別基于顏色(紅色、綠色、藍色)的組成比例而進行。對于4級至1級(精確范圍)，顏色辨別須考慮亮度。因此，當設定開關設定在FINE處(1-4級)，細微色差也能檢測出。  精確范圍內的公差(1-4級) · 在精確范圍內，顏色的各方面如顏色、濃度和亮度等都能辨別。因此即使基準顏色和其它顏色在色澤或濃度上有細微不同，傳感器也能分辨出來。 · 公差設定在精確范圍內后，傳感器必須在周圍溫度處于＋15～＋35°C之間使用。同時，為保持穩定的檢測條件，須使用周期教導。接通電源后約10分鐘的預熱時間再進行設定。 · 請注意外來的光源或振動會影響檢測能力。 光纖安裝· 用2個M3螺絲進行安裝，緊固扭矩在0.5N·m以下。 · FD-L51，F(xiàn)D-L52，F(xiàn)D-L53和FD-L54的幾個光纖頭可以貼近安裝，只要它們的投光點不重疊。 其他· 如果彎曲半徑小于允許值，會影響檢測效果。· 用軟布擦去檢測面的污垢或污跡。請勿使用任何有機溶液清潔。 · 確保沒有任何外部強光入射到光纖頭的受光面。 · 靈敏度設定后請勿移動或彎曲光纜。否則檢測會變得不穩定。 · 保持光纖頭表面完好。如被刮傷或損傷，檢測能力會降低。 · 請勿將光纜暴露于任何有機溶液里。 · 確保光纖頭不直接暴露于水中。光纖頭上的水滴會影響檢測。 · 請勿在光纜上施加過度張力。 尺寸(單位：mm)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||
|
