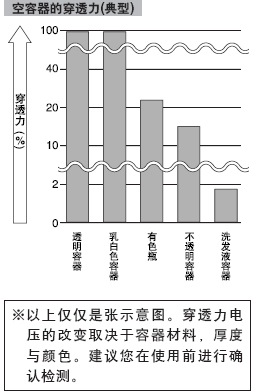

穿透力強	不受水滴、氣泡、泡沫的影響	可貼近安裝

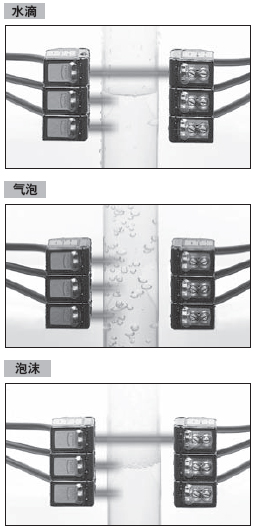

由于穿透力極強，不僅穿透PFA制的油罐等半透明容器，而還能穿透洗發液瓶等不透明容器，確地檢測內部的液體。	可設定靈敏度調節器，使之不檢測水中的水滴、氣泡和水面的泡沫。	由于安于一裝了狹縫透光罩，所以可貼近安裝，可更精確地檢測液位。 備有插入式連接器型 備有能直接連接/斷開輸出插入式連接器型電纜，能簡單快速地進行傳感器的更換。 可選的輸出操作 可選擇入光時ON或遮光時ON工作。輸出工作容易更改。 IP67保護構造 其保護構造達到IP67(IEC)，并且其安裝支架用的全部是不銹鋼，所以可以用水沖洗。 注：請注意，如果傳感器在工作時暴露在水中，它也許會檢測水滴本身。

檢測樹脂容器內液位	檢測水和油的分界面	檢測彩色瓶中的液體
即使不透明容器也能準確檢測內部的液體。	傳感器不檢測油，但它能準確檢測水和油的分界面。	準確檢測半透明彩色瓶中的溶液。

訂購指南

種類	形狀	檢測距離(注)	型號	輸出
NPN輸出型		5m (無容器或管道時5m )	EZ-11	NPN開路集電極晶體管
PNP輸出型			EZ-11-PN	PNP開路集電極晶體管

型號表

用于插入式連接器型的匹配電纜(需2根電纜)

·CN-24E-C2，CN-24E-C5	·CN-24EL-C2，CN-24EL-C5

圓形狹縫透光罩 在水檢測或?qū)ΚM長管道內的其他物體檢測時，使用狹光。一按即可安裝在傳感器前部。	方形狹縫透光罩 在水檢測或?qū)ΚM長管道內的其他物體檢測時，使用狹光。一按即可安裝在傳感器前部。

傳感器安裝支架
·MS-CX2-1	·MS-CX2-2	·MS-CX2-4	·MS-CX2-5	·MS-CX-3
附帶2個帶墊圈的M3螺絲 (長12mm)	附帶2個帶墊圈的M3螺絲 (長12mm)	附帶2個帶墊圈的M3螺絲 (長14mm)	附帶2個帶墊圈的M3螺絲 (長12mm)	附帶2個帶墊圈的M3螺絲 (長12mm)

傳感器安裝支架
·MS-AJ1	·MS-AJ2
·MS-AJ1-A	·MS-AJ2-A

種 類		NPN輸出	PNP輸出
型號		EZ-11	EZ-11-PN
檢測距離		5m(無容器、管道)(注1)
檢測物體		φ 12mm以上液體包括水及不透明體(注2)
電源電壓		12～24V DC±10%　脈動P-P10%以下
消耗電流		投光器：25mA以下，受光器：25mA以下
輸出		NPN開路集電極晶體管 ·最大流入電流：100mA ·外加電壓：30V DC以下(輸出和0V之間) ·剩余電壓：1.5V以下(流入電流為100mA時) 0.4V(流入電流為16mA時) PNP開路集電極晶體管 ·最大源電流：100mA ·外加電壓：30V DC以下(輸出和＋V之間) ·剩余電壓：1.5V以下(源電流為100mA時) 0.4V(源電流為16mA時)
輸出工作		在入光時ON或遮光時ON之間轉換
短路保護		裝備
反應時間		12ms以下
工作狀態指示燈		橙色LED(輸出ON時亮起)，位于受光器上
穩定指示燈		綠色LED(穩定受光或穩定遮光時亮起)，位于受光器上
電源指示燈		橙色LED(電源ON時亮起)，位于投光器上
靈敏度調節器		持續可變調節器
環 境 性 能	保護構造	IP67(IEC)
	周?chē)鷾囟?/FONT>	0～＋55°C(注意不可結露、結冰)，存儲：－30～＋70°C
	周?chē)鷿穸?/FONT>	35～85%RH，存儲：35～85%RH
	周?chē)�照明�?/FONT>	白熾燈：受光面照明度3,000x以下
	耐電壓	AC1,000V 1分鐘，所有電源連接端子與外殼之間
	絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC250V高阻表
	耐振動	頻率：10～500Hz，雙振幅：3mm(最大20G)，X，Y和Z方向各2小時
	耐沖擊	加速度：500m/s2(約50G)，X，Y和Z各方向3次
投光二極體		紅外線LED(調制式)
材質		聚碳酸酯
電纜		0.2mm2 3芯(投光器：2芯)防油絕緣橡皮電纜，長2m
電纜延長		0.3mm2以上的電纜全長可延長至100m，適用于投光器和受光器
重量		投光器：約45g，受光器：約50g
附件		調整螺絲刀：1個

NPN輸出型

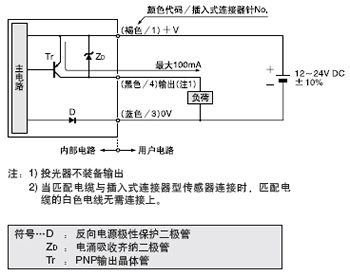

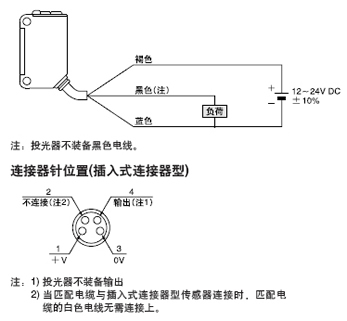

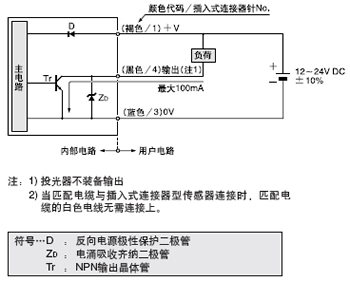

I/O電路圖	線路圖

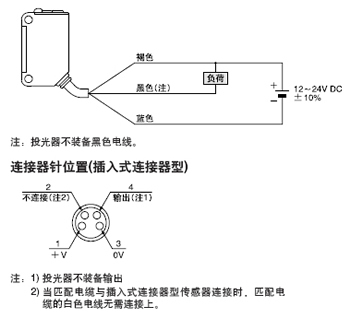

I/O電路圖	線路圖

設定距離和過量增溢之間的相互關系
平行移動特性	角度特性
角度特性帶有圓形狹縫透光罩的平行移動特性 (φ 0.5mm)	帶有圓形狹縫透光罩的平行移動特性(φ 1mm)
帶有圓形狹縫透光罩的平行移動特性(φ 2mm)	帶有方形狹縫透光罩的平行移動特性(0.5×6mm)
帶有方形狹縫透光罩的平行移動特性(1×6mm)	帶有方形狹縫透光罩的平行移動特性(2×6mm)

安裝

· 緊固扭矩應在0.5N·m以下。

接線

· 請確認在電源關閉狀態下進行接線。
· 請確認電源電壓在額定范圍內變化。
· 如果電源是由商用開關調節器提供，請確保電源機架接地端子(F.G.)接地。
· 如果在該傳感器附近使用產生噪音的設備(開關調節器、轉換發動機等)，請將設備機架接地端子(F.G.)接地。
· 請勿將電線與高壓線或電源線一起或在同一管線內運行線路，這可能會由于感應而引起故障。
· 當將匹配電纜連接至插入式連接器型傳感器時，緊固扭矩應在0.4N·m以下。

靈敏度調節器

步驟	靈敏度 調節器	操作
①		將靈敏度調節器逆時針?lè)较蛲耆�旋轉至最小靈敏度位置，MIN。
②		裝入含水的液體或不透明體時(入光狀態)，緩慢將靈敏度調節器順時針旋轉至傳感器進入“入光”狀態操作的A處。
③		裝入含水的液體或不透明體后(遮光狀態)，再將靈敏度調節器順時針?lè)较蛐�轉至傳感器進入“入光”狀態操作，然后將調節器旋轉至傳感器返回“遮光”狀態操作的B點。 ( 如果靈敏度調節器順時針旋轉，傳感器仍未進入“入光”狀態操作，該極點即是B點。)
④		位于A和B中間的位置是最佳檢測位置。

工作模式開關

工作模式開關	操作
	逆時針?lè)较蛲耆�旋轉開關(L側)，進入入光時ON模式。
	順時針?lè)较蛲耆�旋轉開關(D側)，進入遮光時ON模式。

其他

· 電源接通后的短時間(100ms)內，請勿使用。
· 避免灰塵，污垢和水蒸氣。
· 請勿將傳感器與水、油、油脂或有機溶液，如稀釋劑等直接接觸。
· 請勿將傳感器直接暴露于快速啟動燈或高頻照明設備的熒光下，這會影響檢測性能。

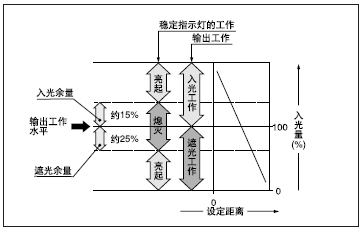

穩定指示燈

· 當入光量達到工作水平時，穩定指示燈(綠色)亮起。如果入光量水平使穩定指示燈亮起，檢測能夠在沒有受光操作和受周?chē)鷾囟然螂妷焊淖兌�影響遮光的情況下完成。

尺寸(單位：mm)

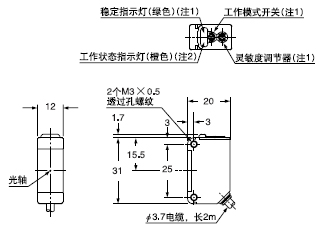

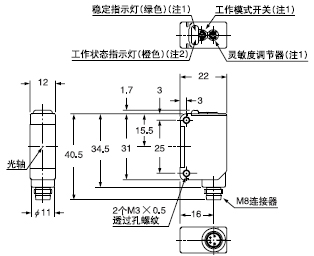

EZ-11/EZ-11-PN 傳感器	EZ-11-PN/EZ-11-PN-J 傳感器

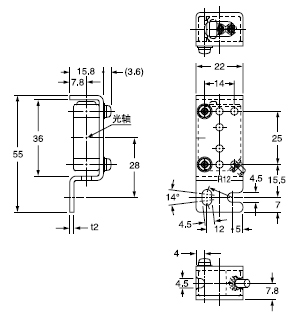

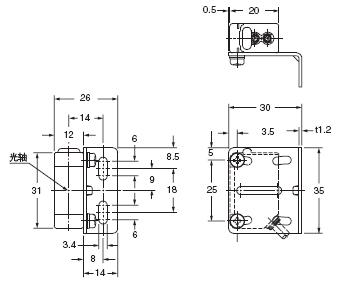

MS-CX2-1 傳感器安裝支架(另售)
材質：不銹鋼(SUS304) 附帶2個帶墊圈的M3螺絲(長12mm)。	裝配尺寸 帶EZ-11(-PN)的受光器的安裝圖

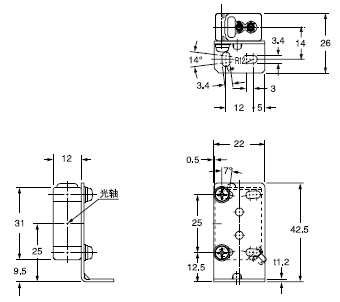

MS-CX2-2 傳感器安裝支架(另售)
材質：不銹鋼(SUS304) 附帶2個帶墊圈的M3螺絲(長12mm)。	裝配尺寸 帶EZ-11(-PN)的受光器的安裝圖
MS-CX2-4 傳感器安裝支架(另售)
材質：不銹鋼(SUS304) 附帶2個帶墊圈的M3螺絲(長14mm)。	裝配尺寸 帶EZ-11(-PN)的受光器的安裝圖

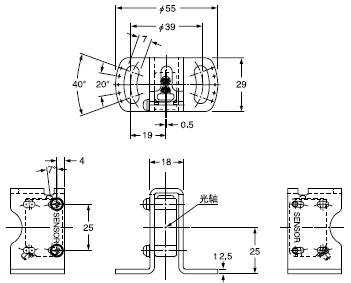

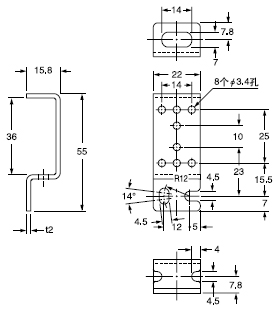

MS-CX2-5 傳感器安裝支架(另售)
材質：不銹鋼(SUS304) 附帶2個帶墊圈的M3螺絲(長12mm)。	裝配尺寸 帶EZ-11(-PN)的受光器的安裝圖
MS-CX-3 傳感器安裝支架(另售)
材質：不銹鋼(SUS304) 附帶2個帶墊圈的M3螺絲(長12mm)。	裝配尺寸 帶EZ-11(-PN)的受光器的安裝圖

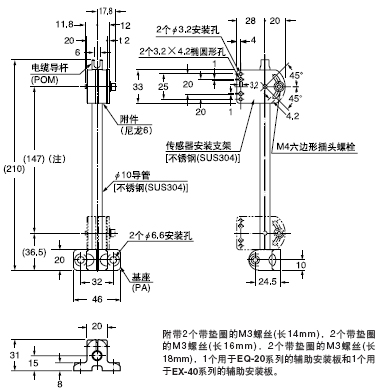

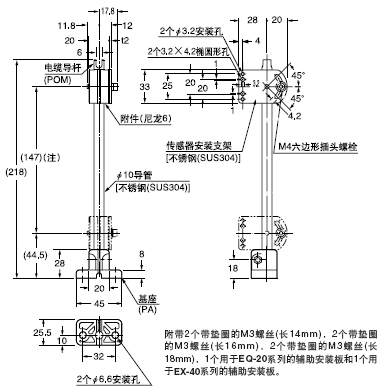

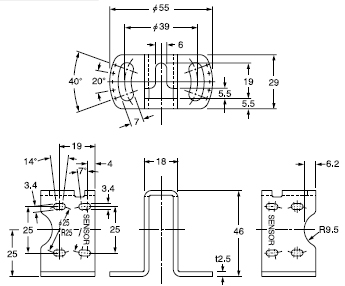

MS-AJ1 通用傳感器安裝架(另售)
注：支架的尺寸顯示活動部分的可調節距離。
MS-AJ2 通用傳感器安裝架(另售)

注：支架的尺寸顯示活動部分的可調節距離。

MS-AJ1/MS-AJ2 通用傳感器安裝架(另售) 裝配尺寸(僅安裝部分)

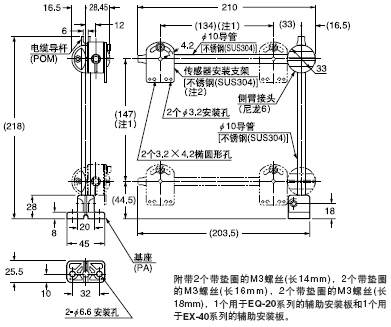

MS-AJ1-A 通用傳感器安裝架(另售)

注： 1) 支架的尺寸顯示活動部分的可調節距離。 2) 參閱MS-AJ1/AJ2用于傳感器安裝支架或傳感器的裝配尺寸。

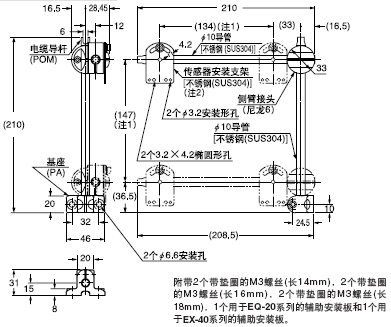

MS-AJ2-A 通用傳感器安裝架(另售)

注： 1) 支架的尺寸顯示活動部分的可調節距離。 2) 參閱MS-AJ1/AJ2用于傳感器安裝支架或傳感器的裝配尺寸。
