管道安裝式液面檢測傳感器

EX-F1系列

特點：傳感器價格低廉，放大器內置，能進行可靠液面檢測！

省空間、放大器內置型

EX-F1放大器內置型傳感器無需安裝一個單獨放大器，可以節省空間。

低價格

EX-F1節約成本。

易于安裝和調節	工作狀態指示燈便于檢查
使用扎帶系于管道上，安裝方便容易，即使安裝脫扣桿后，傳感器位置也可以隨意變動，無需剪斷扎帶。	可以從任何角度，隨時檢查工作情況。

工作模式開關

通過開關可選擇入光時ON或遮光時ON，即使管道里沒有液體，但由于它能使輸出處于ON或OFF狀態，所以它對安裝過程中的檢測十分有用。

用途

檢測容器內液位

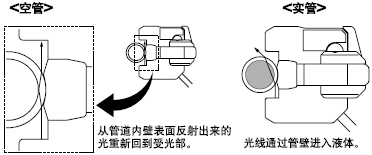

檢測原理

當管道是空的時，由于管壁和空氣的折射率相差很大，光就經管內壁反射回到受光部。
當管道中有液體時，由于管道和液體的折射率相差不大，光就通過管壁射入液體，不會反射到受光部。
檢測原理

訂購指南

種類		形狀	檢測物體	適用管徑	型號
放大器內置管道安裝式			液體(注1)	外徑φ 6～φ 13mm PFA(氟化樹脂)或與其相似的透明管，壁厚1mm (注2)	EX-F1
	5m電纜長度型				EX-F1-C5

注：
1) 渾濁或高粘度的液體不能被穩定檢測。
2) 不適用于其他規格的管道。

規格

種類

放大器內置·管道安裝式

型號

EX-F1

檢測物體

液體(注1)

適用管徑

外徑φ 6～φ 13mm透明管 [PFA(氟化樹脂)或與其相似的透明管，壁厚1mm](注2)

電源電壓

12～24V DC±10%　脈動P-P10%以下

消耗電流

30mA以下

輸出

NP N開路集電極晶體管
·最大流入電流：100mA
·外加電壓：30V DC以下(輸出和0V之間)
·剩余電壓： 1V以下(流入電流為100mA時)
0.4V以下(流入電流為16mA時)

輸出工作

在入光時ON(無液體時ON)或遮光時ON(有液體時ON)之間轉換

短路保護

裝備

反應時間

2ms以下

工作狀態指示燈

紅色LED(輸出ON時亮起)

環
境
性
能

周圍溫度(注3)

－10～＋55°C(注意不可結露，結冰)，存儲：－20～＋70°C

周圍濕度

35～85%RH，存儲：35～85%RH

周圍照明度

白熾光：受光面照明度3,000

x以下

耐電壓

AC1,000V 1分鐘，所有電源連接端子與外殼之間

絕緣電阻

所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表

耐振動

頻率：10～150Hz，雙振幅：0.75mm，X,Y和Z各方向2小時

耐沖擊

加速度：100m/s²(約10G)，X，Y和Z各方向5次

投光二極體

紅色LED(調制式)

材質

外殼：聚碳酸酯，扎帶：尼龍，防滑管：硅

電纜

0.1mm² 3芯橡皮電纜，長1m

電纜延長

0.3mm²以上的電纜全長可延長至50m

重量

約15g

附件

扎帶：2個，防滑管：2個

注：
1) 渾濁或高粘度的液體不能被穩定檢測。
2) 不適用于其他規格的管道。
3) 必須在額定周圍溫度范圍內檢測。

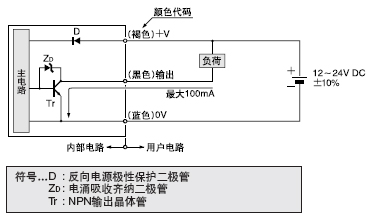

I/O電路圖和線路圖

EX-F7□/EX-F6□ NPN輸出型

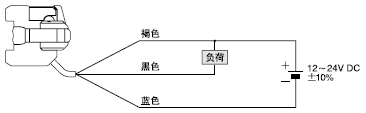

I/O電路圖	線路圖

使用指南

該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。

安裝

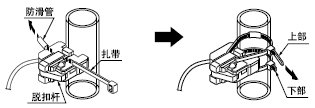

· 用扎帶和防滑管將傳感器安裝在管道上。如下圖所示，安裝前請確認脫扣桿復位。(位置如圖所示)
將兩個扎帶系緊，如圖所示將多余部分除去。

· 如使用其他扎帶，下圖所示尺寸A應在2.5mm以下。

位置調節
· 如用扎帶安裝在管道上后，傳感器位置可以很容易地調節。
調節

① 打開脫扣桿(沿箭頭方向)。

② 將可動中央托架朝前按下，使扎帶松開，調整位置。
將可動中央托架朝前按下，使扎帶松開，調整位置

③ 將脫扣桿固定在初始位置。

注：桿裝置只能用于調節位置，而不能緊固扎帶。如果在桿打開的情況下緊固扎帶，然后再鎖上桿，可能會損壞傳感器。

選擇輸出工作

· 根據用途可通過工作模式開關選擇入光時ON(無液體時ON)或遮光時ON(有液體時ON)。
選擇輸出工作

· 如下表所示，根據工作模式開關設定的變化，工作狀態指示燈和輸出工作也相應變化。
無液體

模式	檢測狀態	工作狀態指示燈	輸出工作
入光時ON (無液體時ON)	有液體	●	OFF
入光時ON (無液體時ON)	無液體	○	ON
遮光時ON (有液體時ON)	有液體	○	ON
遮光時ON (有液體時ON)	無液體	●	OFF
○ ：亮起 ● ：熄滅

其他

· 電源接通后的短時間(50ms)內，請勿使用。
· 請勿將此傳感器與不透明管一起使用。
· 渾濁或高粘度液體不能穩定檢測。
· 請將傳感器固定在管道上，否則操作可能出錯。
· 請注意管道檢測表面或管道內壁不能有結露，管道內壁也不得附著氣泡，否則會影響操作。
· 如有水滴穿過檢測點滴下或附著在管壁上的氣泡正好在檢測點上，操作會出錯。請確認液體內無氣泡上升并且管壁內外表面都無凝露或水滴。
· EX-F1不防水，不耐化學品。應避免安裝在會與水或化學品直接接觸的地方。
