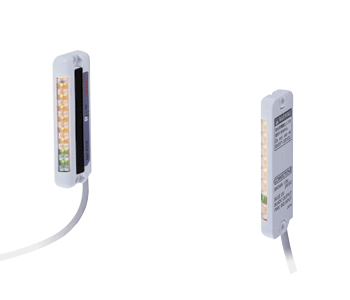

小型檢選傳感器[防檢選疏忽]

NA1-PK3系列

特點：擁有緊湊、袖珍打火機尺寸，可廣泛安裝使用

特點

作為保障人身安全的檢測裝置使用時，請務必使用光幕傳感器。
有關光幕傳感器的詳情，請參閱《光幕傳感器篇產品目錄》。

節省空間，袖珍打火機尺寸部件

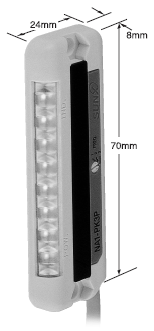

超小尺寸：W24×H70×D8mm，甚至可以被安裝在部件箱的限制小空間內。

使用大型、明亮、醒目的作業指示燈

超小機身上安裝有一約50mm高的作業指示燈。由于其明亮度和高可見度，可用于遠距離檢查傳感器的工作。

無需同步線

使用同步掃描系統，無需同步線，并減少了接線工時。而且，傳感器可在三種不同的投光頻率中轉換，最多可在同一垂直平面上貼近安裝3套傳感器，且不會導致相互干擾。即使安裝在多層架上，由于相互干擾產生的工作故障也不會出現。(如果水平安裝，最多可無干擾并行安裝2套傳感器。)

可選輸出工作

輸出工作可轉換至所需用途。

用途

單間生產線

生產線

警告勿將本產品用于個人安全保護。

易于對齊

傳感器的光軸與安裝孔直接對齊，使傳感器對齊非常容易�？墒褂肕4螺母簡單安裝。

電纜方向靈活

可選擇兩個不同方向中的任一方向定位電纜：向下或側向，因此可根據傳感器的安裝位置進行靈活布局。

備有傳感器保護支架

備有傳感器保護支架(另售)，以保護傳感器不受工具或其他物體的損傷。鍍黑的保護支架增強了作業指示燈的可見度。

訂購指南

種類	形狀	檢測距離(注)	型號	輸出
N P N 輸出		30～300mm	NA1-PK3	NPN開路集電極晶體管
P N P 輸出		30～300mm	NA1-PK3-PN	PNP開路集電極晶體管

注：檢測距離是在投光器和受光器之間可設定的范圍。此傳感器可檢測30mm以內的物體。

5m電纜長度型，中繼連接器型

備有5m電纜長度型(標準：2m)和中繼連接器型(標準：電纜型)。

型號表

種類	標準型	5m電纜長度型	中繼連接器型(注)
NPN輸出型	NA1-PK3	NA1-PK3-C5	NA1-PK3-J
PNP輸出型	NA1-PK3-PN	NA1-PK3-PN-C5	NA1-PK3-PN-J

注：請另外訂購中繼連接器型的匹配電纜。

匹配電纜(需2根電纜)

型　號	說　明
CN-24-C2	4芯電纜，長2m
CN-24-C5	4芯電纜，長5m

配件(另售)

品　名	型　號	說　明
傳感器保護支架	MS-NA3-3	保護傳感器機身。 2個黑色支架為1套 [附帶4個帶墊圈的M4螺絲(長15mm)和4個螺母。]
Y型連接器	SL-WY (每套5個)	此連接器用于連接受光器電纜和投光器電纜。

規格

種　類	NPN輸出	PNP輸出
型　號	NA1-PK3	NA1-PK3-PN
檢測高度	49.2mm
檢測距離(注1)	30～300mm
光軸間距	24.6mm
光軸數	3光軸
檢測物體	φ 29mm以上的不透明體
電源電壓	12～24V DC±10% 脈動P-P10%以下
消耗電流	投光器：30mA以下，受光器：50mA以下
輸出	NP N開路集電極晶體管 ·最大流入電流：100mA ·外加電壓：30V DC以下(輸出和0V之間) ·剩余電壓： 1V以下(流入電流為100mA時) 0.4V以下(流入電流為16mA時)	PN P開路集電極晶體管 ·最大源電流：100mA ·外加電壓：30V DC以下(輸出和＋V之間) ·剩余電壓： 1V以下(源電流為100mA時) 0.4V以下(源電流為16mA時)
輸出工作	一個以上光軸遮光時ON或OFF，由工作模式開關選擇
短路保護	裝　備
反應時間	10ms以下(使用防干擾功能時：30ms以下)
投光器	電源指示燈：綠色LED(電源ON時亮起) 作業指示燈：橙色LED (作業指示燈輸入低時亮起)	電源指示燈：綠色LED(電源ON時亮起) 作業指示燈：橙色LED (作業指示燈輸入高時亮起)
受光器	工作狀態指示燈：紅色LED(輸出ON時亮起) 穩定入光指示燈：綠色LED (所有光軸穩定入光時亮起) 作業指示燈：橙色LED (作業指示燈輸入低時亮起)	工作狀態指示燈：紅色LED(輸出ON時亮起) 穩定入光指示燈：綠色LED (所有光軸穩定入光時亮起) 作業指示燈：橙色LED (作業指示燈輸入高時亮起)
防干擾功能	裝　備(最多可貼近安裝3臺)(注2)
保護構造	IP62(IEC)
周?chē)鷾囟?/FONT>	－10～＋55°C(注意不可結露、結冰)，存儲：－20～＋70°C
周?chē)鷿穸?/FONT>	35～85%RH，存儲：35～85%RH
周?chē)彰鞫?/FONT>	白熾燈：受光面照明度 3,000Rx
耐電壓	AC1,000V 1分鐘，所有電源連接端子與外殼之間
絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
耐振動	頻率：10～150Hz，雙振幅：0.75mm(最大5G)，X，Y和Z方向各2小時
耐沖擊	加速度：500m/s²(約50G)，X，Y和Z方向各3次
光源	紅外線LED(同步掃描系統)
材質	外殼：耐熱ABS，透鏡罩：丙烯，指示燈罩：丙烯
電纜	0.2mm² 4芯(投光器：3芯)防油橡皮電纜，長2m
電纜延長	0.3mm²以上的電纜全長可延長至100m，適用于投光器和受光器
重量	投光器：約50g，受光器：約50g

注：1)檢測距離是投光器和受光器之間的可設定范圍。此傳感器可檢測30mm以內的物體。
檢測距離是投光器和受光器之間的可設定范圍。此傳感器可檢測30mm以內的物體。

I/O電路圖和線路圖

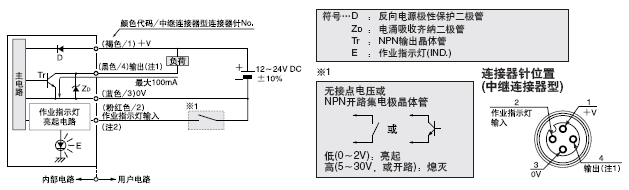

NPN輸出型

I/O電路圖

注：
1) 投光器不裝備輸出。(黑色)
2) 當將作業指示燈用作大型工作狀態指示燈時，將投光器和受光器上的作業指示燈輸入線(粉紅色)與受光器的輸出線(黑色)連接。

注：
1) 投光器無需連接。
2) SL-WY Y型連接器(另售)的針設置與受光器相同。

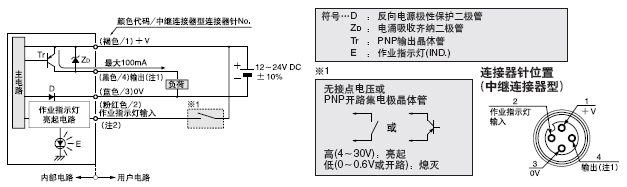

PNP輸出型

I/O電路圖

注：
1) 投光器無需連接。
2) SL-WY Y型連接器(另售)的針設置與受光器相同。

檢測特性圖(典型)

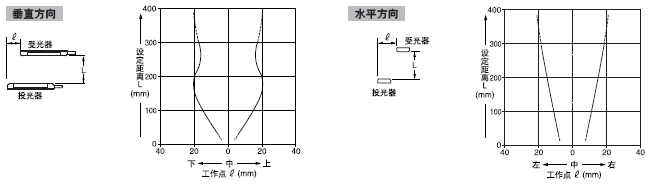

平行移動特性

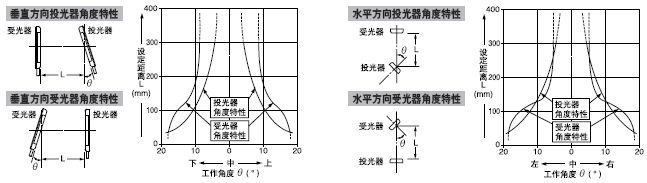

角度特性

使用指南

· 請勿將本產品作為人體保護檢測設備使用。
· 需要將檢測設備作為按壓機器或人體保護的安全設備時，請使用符合OSHA、ANSI及IEC等標準，并且在各個地區或國家適用的人體保護產品。
· 如果將本產品作為人體保護檢測設備使用，會導致死亡或嚴重人身傷害。
· 請使用下列符合安全標準的產品。
Type 4：SF4B系列(《光幕傳感器篇產品目錄》)
Type 2：SF2B系列(《光幕傳感器篇產品目錄》

部件說明

安裝

使用帶墊圈的M4螺絲和M4螺母。緊固扭矩應在0.5N·m以下。(請另行準備螺絲和螺母)

方向

投光器和受光器必須正確的相對放置，如果放置顛倒了，傳感器
就不能正常工作。

防干擾功能

如下圖所示，如果設定不同的投光頻率，就能將三個NA1-PK3貼
近安裝在一起。

如果如下圖所示貼近安裝，最多能安裝2套傳感器。

工作轉換

· 輸出工作可通過受光器的工作/頻率轉換開關選擇。
(請?jiān)陔娫搓P(guān)閉的情況下設定轉換開關。)

	工作/頻率轉換開關狀態	輸出工作
L-ON		1個以上光軸遮光時OFF
D-ON		1個以上光軸遮光時ON

注：
1) 輸出工作與受光器頻率轉換使用同一個開關。當設定輸出工作時，確認投光器和受光器選擇了相同的頻率號。
2) 如果工作/頻率轉換開關不在1，2或3位置時，受光器的狀態是D-ON/頻
率1。

頻率設定

· 設定傳感器1 的投光和受光頻率為FREQ.1，傳感器2 的為FREQ.2，傳感器3的為FREQ.3。
(請?jiān)陔娫搓P(guān)閉的情況下設定轉換開關。)

		投光器	受光器
		頻率轉換開關	工作/頻率轉換開關
傳感器1	L-ON
傳感器1	D-ON
傳感器2	L-ON
傳感器2	D-ON
傳感器3	L-ON
傳感器3	D-ON

注：
1) 注意輸出工作與受光器頻率轉換使用的是同一個開關。
2) 如果工作/頻率轉換開關不在1，2或3位置時，投光器的狀態是頻率1，
受光器的狀態是D-ON/頻率1。

接線

· 請確認在電源關閉的狀態下進行接線和設定轉換開關。
·請注意錯誤接線會損壞傳感器。
·請確認電源電壓在額定范圍內變化。
· 如果電源是由商用開關調節器提供，請確保電源機架接地端子(F.G.)接地。
· 如果在該傳感器附近使用產生噪音的設備(開關調節器、轉換發動機等)，請將設備機架接地端子(F.G.)接地。
· 0.3mm²以上電纜可延長至100m，適用于投光器與受光器。但為減少噪音，使接線盡可能短。
· 請勿將電線與高壓線或電源線一起或在同一管線內運行線路，這可能會由于感應而引起故障。
· 請確認DC電源使用一隔離變壓器。如果使用自耦變壓器(單線圈變壓器)，可能損壞本產品或電源。
· 如果使用電源中產生電涌，請與電源連接一個電涌吸收器以吸收電涌。

其他

· 電源接通后的短時間(0.5秒)內請勿使用。
· 請勿將傳感器直接暴露于快速啟動燈或高頻照明設備的熒光下，這會影響檢測性能。
·避免灰塵，污垢和水蒸氣。
· 請勿將傳感器與水、油、油脂或有機溶液，如稀釋劑等直接接觸。
·選擇開關需用的“－”螺絲刀。(刀尖尺寸：2.5×0.6mm)
·本傳感器僅適于室內使用。

尺寸(單位：mm)

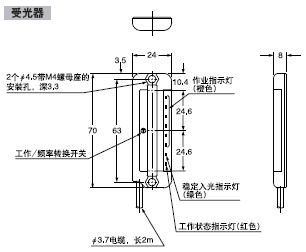

NA1-PK3/NA1-PK3-PN 傳感器

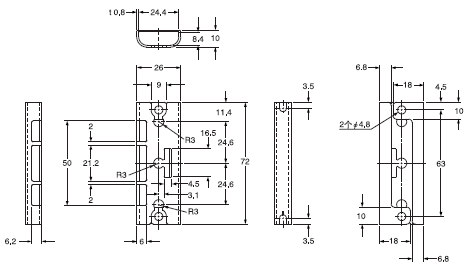

MS-NA3-3 傳感器保護支架(另售)

注：傳感器保護支架可用于投光器和受光器。
材質：冷軋?zhí)间?SPCC)(黑色鉻酸鹽)
2個支架為1套 [附帶4個帶墊圈的M4螺絲(長15mm)和4個螺母。]
