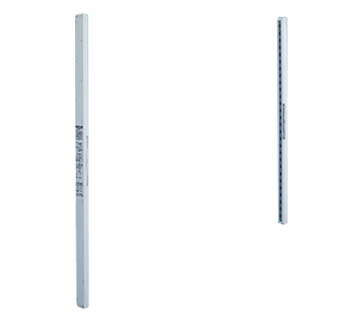

產品特點：
最大檢測高度540mm(28光軸)
實現了薄型樹脂盒型區域傳感器系列中高達540mm(28光軸)的檢測高度。光軸間距20mm(最小檢測物體φ 30mm)，檢測距離5m，滿足多種需求。
薄身，僅13mm厚
僅13mm厚，30mm寬，薄身NA2-N系列與您的設備正好吻合，不會干擾工作。
清晰易見的寬作業指示燈
投光器和受光器兩面都裝有清晰易見的紅色作業指示燈，寬度為102mm。當檢測輸出直接連接作業指示燈，還可作為大型工作狀態指示燈使用。

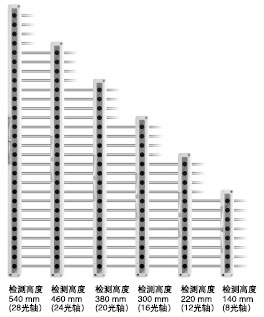

6種檢測高度
除原有的12，16和20光軸型外，此系列還包括8，24和28光軸型。有檢測高度從540mm(28光軸)至140mm(8光軸)的多種型號可供選擇。
用途
勿將本產品用于個人安全保護。
并行安裝的防干擾設置 |
方便的投光停止功能 |
| 將兩個傳感器設為不同的投光頻率以防 止相互干擾。同時使用兩個傳感器可進 行更廣區域的檢測。 設定頻率可根據亮起的投光指示燈數量 決定。 |
通過輸入一個外部信號可停止光軸輸 出。當開始操作時此為有用的測試運行功能。 |
 |
  |
可選亮起模式 |
全球適用 |
| 用工作模式轉換開關可選擇作業指示燈的操作。 |
EMC指定適用品并取得UL認證。時備有在歐洲大量需求的PNP輸
出型。 |
 |
 |
訂購指南
| 種 類 |
形 狀 |
檢測距離 |
型 號 |
光軸數 |
檢測高度 |
輸 出 |
NPN
輸
出
型 |
 |
5m |
NA2-N8 |
8 |
140 |
NPN開路集電極晶體管 |
| NA2-N12 |
12 |
220 |
| NA2-N16 |
16 |
300 |
| NA2-N20 |
20 |
380 |
| NA2-N24 |
24 |
460 |
| NA2-N28 |
28 |
540 |
PNP
輸
出
型 |
NA2-N8-PN |
8 |
140 |
PNP開路集電極晶體管 |
| NA2-N12-PN |
12 |
220 |
| NA2-N16-PN |
16 |
300 |
| NA2-N20-PN |
20 |
380 |
| NA2-N24-PN |
24 |
460 |
| NA2-N28-PN |
28 |
540 |
5m電纜長度型及韓國S標志認證產品
備有5m電纜長度型(標準：3m)、標準型和獲得韓國S標志認證的產品。 |
型號表
| 種 類 |
標準型 |
5m電纜長度型 |
韓國S標志認證產品 |
NPN
輸
出
型 |
NA2-N8 |
NA2-N8-C5 |
NA2-N8-K |
| NA2-N12 |
NA2-N12-C5 |
NA2-N12-K |
| NA2-N16 |
NA2-N16-C5 |
NA2-N16-K |
| NA2-N20 |
NA2-N20-C5 |
NA2-N20-K |
| NA2-N24 |
NA2-N24-C5 |
NA2-N24-K |
| NA2-N28 |
NA2-N28-C5 |
NA2-N28-K |
配件(另售)
| 品 名 |
型 號 |
說 明 |
| 狹縫透光罩 |
OS-NA2-N8 |
適用于8光軸 |
狹縫透光罩阻止投光或受光的光軸數封口型：10個一套(5傳感器套)檢測距離： 4m( 單側安裝)1.5m(兩側安裝) |
| OS-NA2-N12 |
適用于12光軸 |
| OS-NA2-N16 |
適用于16光軸 |
| OS-NA2-N20 |
適用于20光軸 |
| OS-NA2-N24 |
適用于24光軸 |
| OS-NA2-N28 |
適用于28光軸 |
傳感器安裝
支架(注) |
MS-NA1-1 |
4個支架為一套附帶8個帶墊圈的M4螺絲(長18mm)(使用4個帶墊圈的螺絲)，8個螺母，4個掛鉤，4個墊片和4個帶墊圈的M4螺絲(長15mm)。
MS-NA1-1不附帶墊片。帶有墊圈的M4螺絲(長15mm)不可用于NA2-N系列。 |
| MS-NA2-1 |
| 傳感器支撐支架 |
OS-NA2-N8 |
適用于8光軸 |
在強烈振動環境下支撐傳感器機身。2個支架為一套 |
| OS-NA2-N12 |
適用于12光軸 |
| OS-NA2-N16 |
適用于16光軸 |
| OS-NA2-N20 |
適用于20光軸 |
| OS-NA2-N24 |
適用于24光軸 |
| OS-NA2-N28 |
適用于28光軸 |
注：請勿將傳感器安裝支架固定在傳感器的前面。
狹縫透光罩 |
方便的投光停止功能 |
方便的投光停止功能 |
| OS-NA2-N |
MS-NA1-1 / MS-NA2-1 |
MS-NA3-N |
 |
  |
|
狹縫透光罩可保證投光或受光的光軸數，因而減少了相鄰傳感器間的干擾。
當光線太強穿過物體時也可使用。卸下前罩(銘板)。
使用狹縫透光罩時檢測距離縮短。 |
| 附帶帶墊圈的M4螺絲、螺母和掛鉤。 |
附帶帶墊圈的M4螺絲、螺母、掛鉤和墊片。 | |
|
規格
| 光軸數 |
8 |
12 |
16 |
20 |
24 |
28 |
| NPN輸出型 |
NA2-N8 |
NA2-N12 |
NA2-N16 |
NA2-N20 |
NA2-N24 |
NA2-N28 |
| PNP輸出型 |
NA2-N8-PN |
NA2-N12-PN |
NA2-N16-PN |
NA2-N20-PN |
NA2-N24-PN |
NA2-N28-PN |
| 檢測高度 |
140mm |
220mm |
300mm |
380mm |
460mm |
540mm |
| 檢測距離 |
5m |
| 光軸間距 |
20mm |
| 檢測物體 |
φ 30mm以上的不透明體 |
| 電源電壓 |
12～24V DC±10% 脈動P-P10%以下 |
消
耗
電
量 |
投
光
器 |
作業指示燈 ON |
0.7W以下 |
0.8W以下 |
0.9W以下 |
1.0W以下 |
1.1W以下 |
1.2W以下 |
| 作業指示燈 OFF |
0.6W以下 |
0.7W以下 |
0.8W以下 |
0.9W以下 |
1.0W以下 |
1.1W以下 |
受
光
器 |
作業指示燈 ON |
0.7W以下 |
0.8W以下 |
0.9W以下 |
1.0W以下 |
1.1W以下 |
1.2W以下 |
| 作業指示燈 OFF |
0.6W以下 |
0.7W以下 |
0.8W以下 |
0.9W以下 |
1.0W以下 |
1.1W以下 |
| 輸出 |
<NPN輸出型>
NPN開路集電極晶體管
·最大流入電流：100mA
·外加電流：30V DC以下(輸出和0V之間)
·剩余電壓： 1V以下(流入電流為100mA時)
0.4V以下(流入電流為16mA時) |
<NPN輸出型>
NPN開路集電極晶體管
·最大源電流：100mA
·外加電流：30V DC以下(輸出和0V之間)
·剩余電壓： 1V以下(源電流為100mA時)
0.4V以下(源電流為16mA時) |
| 輸出工作 |
所有光軸入光時ON(一個或多個光軸遮光時OFF) |
| 短路保護 |
裝 備 |
| 反應時間 |
10ms以下(使用防干擾功能時12ms以下) |
指
示
燈 |
投光器 |
投光指示燈： 綠色LED×2 (投光時亮起，設定頻率A時1個LED亮起，設定頻率B時2個LED亮起)
作業指示燈： 紅色LED (當使用作業指示燈輸入時，亮起，閃爍或熄滅，由工作模式開關選擇亮起形式) |
| 受光器 |
工作狀態指示燈：紅色LED (一個或多個光軸受干擾時亮起)
穩定入光指示燈：綠色LED (穩定接受到所有光軸時亮起)
作業指示燈：紅色LED (當作業指示燈輸入時，亮起，閃爍或熄滅，由工作模式開關選擇亮起形式)
※ 當通過輸出的電流過量時，由于短路保護電路的操作，穩定入光指示燈和受光器上的工作狀態指示燈會同時閃爍。 |
| 防干擾功能 |
裝 備 |
| 投光停止功能 |
裝 備 |
環
境
性
能 |
周圍溫度 |
－10～＋55°C(注意不可結露、結冰), 存儲：－10～＋60°C |
| 周圍濕度 |
35～85%RH，存儲：35～85%RH |
| 周圍照明度 |
白熾燈：受光面照明度 3,000 x |
| 耐電壓 |
AC1,000V 1分鐘，所有電源連接端子與外殼之間 |
| 絕緣電阻 |
所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 |
| 耐振動 |
10～150Hz，雙振幅；0.75mm，X，Y和Z各方向2小時 |
| 耐沖擊 |
加速度：500m/s2(約50G)，X，Y和Z各方向3次 |
| 投光二極體 |
紅外線LED (調制式) |
| 投光波峰波長 |
950μm |
| 材質 |
外殼：耐熱ABS，透光罩：聚酯，指示燈罩：丙烯 |
| 電纜 |
0.2mm2 4芯橡皮電纜長3m |
| 電纜延長 |
用0.2mm2以上的電纜全長可延長至25m，用于投光器和受光器 |
| 重量(包括投光器和受光器) |
約350g |
約400g |
約450g |
約500g |
約570g |
約650g |
注：根據以下公式獲得消耗電流。
消耗電流＝消耗電量÷電源電壓 (例) 如果 NA2-N8 (當作業指示燈亮時) 電源電壓為12V時，投光器的消耗電流為：0.7W÷12V ≈ 0.058A＝58mA。

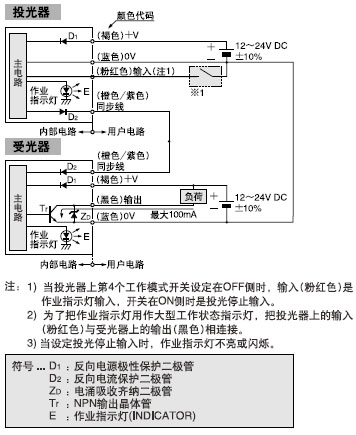

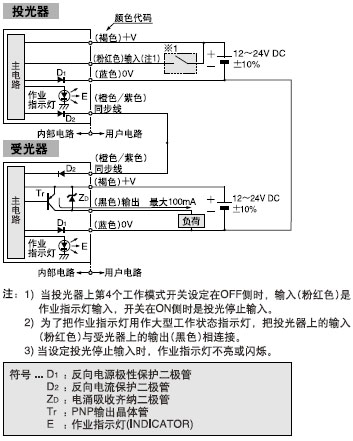

I/O電路圖和線路圖

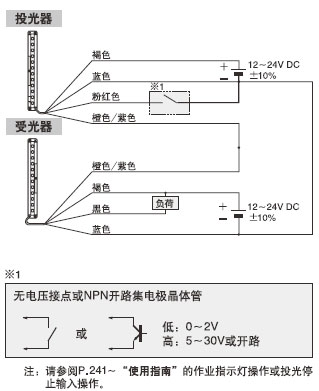

NPN輸出型

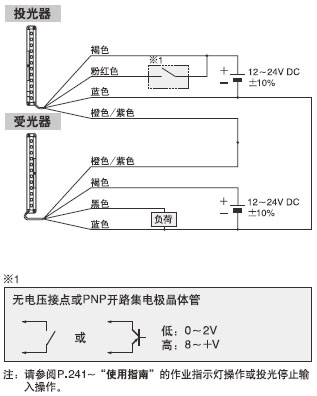

PNP輸出型
檢測特性圖(典型)

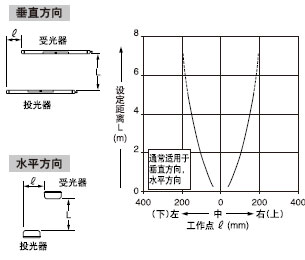

設定距離和過量增溢之間的相 |
互平行移動特性(所有型號) |
 |
 |
角度特性(所有型號) |
|
 |
|
使用指南
·請勿將本產品作為人體保護用的檢測裝置
· 如此以壓床或人體保護為目的，請使用OSHA，ANSI及IEC等，各國適用于人體保護用的產品。
· 若將本產品作為人體保護用的檢測裝置，可能會導致人身傷害或死亡。
· 請使用下列符合安全標準的產品。
Type4： SF4B 系列 (《光幕傳感器篇產品目錄》)
Type2： SF2B 系列 (《光幕傳感器篇產品目錄》)
作業指示燈操作選擇
| 作業指示燈模式開關 |
作業指示燈操作 |
| 作業指示燈輸入：低 |
作業指示燈輸入：高 |
 |
亮起 |
熄滅 |
 |
熄滅 |
亮起 |
 |
亮起 |
閃爍 |
 |
熄滅 |
閃爍 |
| 輸 出 |
信 號 |
信號條件 |
| NPN輸出 |
低 |
0～2V |
| 高 |
5～30V或開路(注) |
| PNP輸出 |
低 |
0～2V或開路(注) |
| 高 |
8V～＋V |
注：如是開路，請將電線絕緣。
安裝
· 使用帶墊圈的M4螺絲和M4螺母，緊固 扭矩應在0.5N·m以下。安裝過程中， 請勿用力彎曲或扭轉傳感器。 (請另行準備螺絲和螺母)。

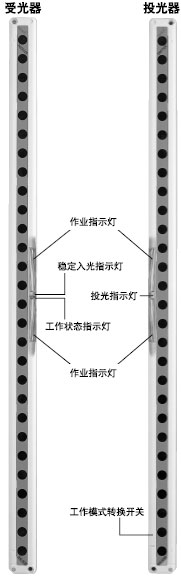

功能說明
 |
| |
說 明 |
功 能 |
投
光
器 |
1) |
投光頻率轉換開關 |
1：頻率A |
1：頻率B |
| 2) |
作業批示燈模式開關 |
2：當作業批示燈輸入偏低時，亮起 |
2：當作業批示燈輸入偏低時，熄滅 |
| 3) |
3：亮起 |
3：熄滅 |
| 4) |
作業指示燈投光停止輸入轉換開關 |
4：作業指示燈輸入 |
4：投光停止輸入 |
| 5) |
作業指示燈(紅色LED) |
當作業指示燈輸入時，亮起、閃爍或熄滅，由操作模式開關選擇亮起形式。 |
| 6) |
作業指示燈(紅色LED *2) |
當投光時，亮起。設備頻率A時1個LED亮起，設定頻率B時2個LED亮起。 |
受
光
器 |
7) |
作業指示燈(紅色LED) |
當作業指示燈輸入時，亮起、閃爍或熄滅。由操作模式開關選擇亮起形式。 |
| 8) |
穩定入光指示燈(綠色LED) |
所有光軸穩定入光時，亮起。 |
當通過輸出的電流過量時，由于短路保護電路的操作，穩定入光指示燈和受光器上工作狀態指示燈會同時閃爍。 |
| 9) |
工作狀態指示燈(紅色LED) |
一個或多個光軸遮光時亮起。 | |

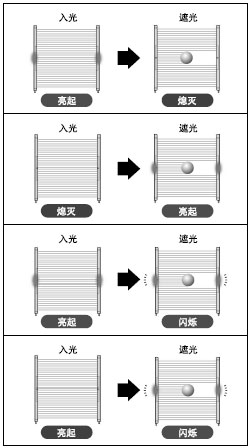

將作業指示燈用作大型工作狀態指示燈
| · 通過把第4個工作模式開關設定在OFF側并且把投光器上 的輸入(粉紅色)與受光器上的輸出(黑色)相連接，可將作業 指示燈用作大型工作狀態指示燈。 |
| 作業指示燈模式開頭 |
入光狀態 |
遮光狀態 |
 |
亮起  |
熄滅 |
 |
熄滅 |
亮起 |
 |
亮起 |
閃爍 |
 |
熄滅 |
閃爍 | |
| 注： 如果把作業指示燈用作大型工作狀態指示燈，請確保把第4個工作模式開關設定在OFF側，如設定在ON側，作業指示燈不亮或閃爍。 |
定位
· 投光器和受光器必須正確的面對面放置。如果位置顛倒了，傳感器就不能正常工作。
投光停止功能
| · 當?shù)?個工作模式開關設定在ON側，并且投光器上的輸入(粉紅色)為高(PNP輸出型：低)時，投光停止。x 由于輸出在沒有檢測物體情況下能被開至ON/OFF，此功能用于啟動檢查。如輸出依照投光停止輸入的用途/抵制，傳感器操作正常，否則為不正常。 |
|
|
|
 |
 |
注：
1) 當設定投光停止功能時，作業指示燈(紅色)不亮或閃爍。
2) 當投光停止功能中投光停止，投光器上的投光指示燈(綠色)不亮。 |
防干擾功能
| · 由于設定了不同的投光頻率，兩套NA2-N系列可如下圖所示貼近安裝�？筛鶕�(jù)投光器上投光指示燈的LED亮起數檢查投光頻率。 |
 |
|
接線
· 請確認在電源關閉狀態下進行接線。
· 請確認電源電壓在額定范圍內變化。
· 如果電源是由商用開關調節器提供，請確保電源機架接地 端子(F. G.)接地。
· 如果在該傳感器附近使用產生噪音的設備(開關調節器、轉 換發動機等)，請將設備機架接地端子(F. G.)接地。
· 請勿將電線與高壓線或電源線一起或在同一管線內運行線 路，這可能會由于感應而引起故障。 |
其他
· 電源接通后的短時間(500ms)內，請勿使用。
· 避免灰塵、污垢和水蒸氣。
· 請勿將傳感器與水、油、油脂和有機溶液，如稀釋劑等直 接接觸。
· 請勿將傳感器直接暴露于快速啟動燈或高頻照明設備的熒 光下，這會影響檢測性能。 |

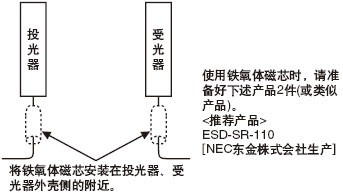

在電纜上安裝鐵氧體磁芯 |
 |

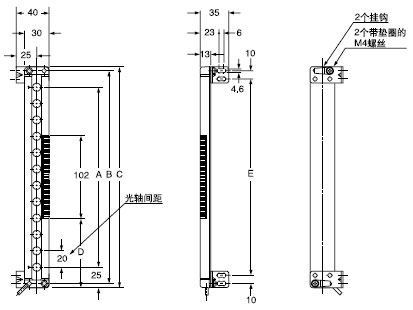

尺寸(單位：mm)

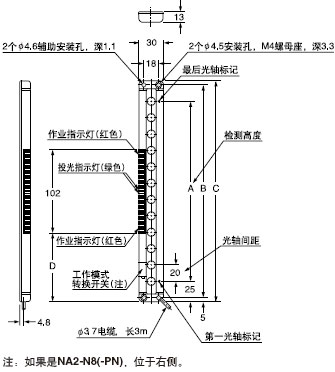

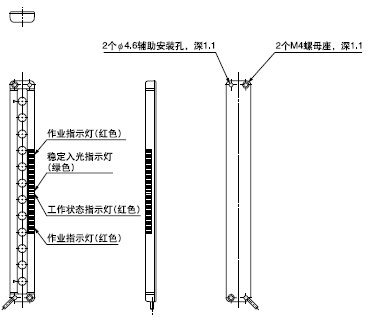

NA2-N□ NA2-N□-PN (傳感器)
|
|
|
|
 |
| 型 號 |
A |
B |
C |
D |
| NA2-N8(-PN) |
140 |
180 |
190 |
52 |
| NA2-N12(-PN) |
220 |
260 |
270 |
84 |
| NA2-N16(-PN) |
300 |
340 |
350 |
124 |
| NA2-N20(-PN) |
380 |
420 |
430 |
164 |
| NA2-N24(-PN) |
460 |
500 |
510 |
204 |
| NA2-N28(-PN) |
540 |
580 |
590 |
244 | |

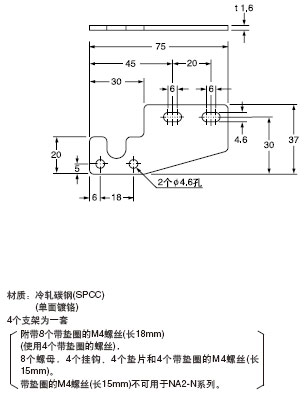

MS-NA1-1 傳感器安裝支架(另售)
|
|
|
 |
| 型 號 |
A |
B |
C |
D |
E |
| NA2-N8(-PN) |
140 |
180 |
190 |
52 |
160 |
| NA2-N12(-PN) |
220 |
260 |
270 |
84 |
240 |
| NA2-N16(-PN) |
300 |
340 |
350 |
124 |
320 |
| NA2-N20(-PN) |
380 |
420 |
430 |
164 |
400 |
| NA2-N24(-PN) |
460 |
500 |
510 |
204 |
480 |
| NA2-N28(-PN) |
540 |
580 |
590 |
244 |
560 | |

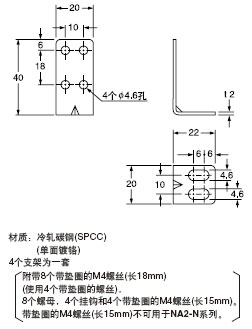

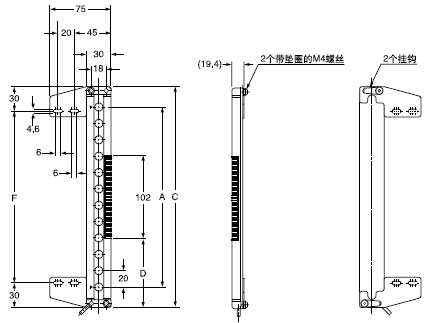

MS-NA2-1 傳感器安裝支架(另售)
|
|
|
 |
| 型 號 |
A |
C |
D
| F |
| NA2-N8(-PN) |
140 |
190 |
52 |
130 |
| NA2-N12(-PN) |
220 |
270 |
84 |
210 |
| NA2-N16(-PN) |
300 |
350 |
124 |
290 |
| NA2-N20(-PN) |
380 |
430 |
164 |
370 |
| NA2-N24(-PN) |
460 |
510 |
204 |
450 |
| NA2-N28(-PN) |
540 |
590 |
244 |
530 | |

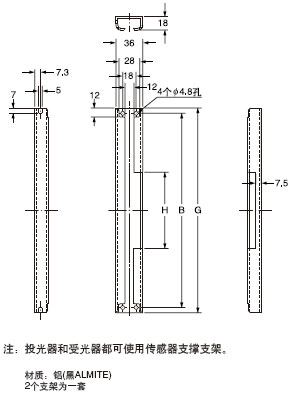

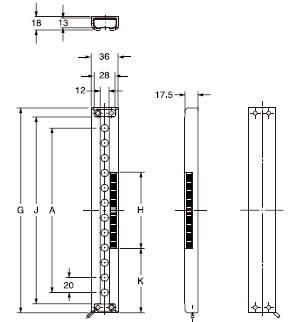

MS-NA3-N□ 傳感器支撐支架(另售)
|
|
|
 |
| 型 號 |
A |
B |
G |
H |
J |
K |
| NA2-N8(-PN) |
140 |
180 |
194 |
118 |
170 |
38 |
| NA2-N12(-PN) |
220 |
260 |
274 |
102 |
250 |
86 |
| NA2-N16(-PN) |
300 |
340 |
354 |
102 |
330 |
126 |
| NA2-N20(-PN) |
380 |
420 |
434 |
102 |
410 |
166 |
| NA2-N24(-PN) |
460 |
500 |
514 |
102 |
490 |
206 |
| NA2-N28(-PN) |
540 |
580 |
594 |
102 |
570 |
246 | |
技術信息：
規格
| 光軸數 |
8 |
12 |
16 |
20 |
24 |
28 |
| NPN輸出型 |
NA2-N8 |
NA2-N12 |
NA2-N16 |
NA2-N20 |
NA2-N24 |
NA2-N28 |
| PNP輸出型 |
NA2-N8-PN |
NA2-N12-PN |
NA2-N16-PN |
NA2-N20-PN |
NA2-N24-PN |
NA2-N28-PN |
| 檢測高度 |
140mm |
220mm |
300mm |
380mm |
460mm |
540mm |
| 檢測距離 |
5m |
| 光軸間距 |
20mm |
| 檢測物體 |
φ 30mm以上的不透明體 |
| 電源電壓 |
12～24V DC±10% 脈動P-P10%以下 |
消
耗
電
量 |
投
光
器 |
作業指示燈 ON |
0.7W以下 |
0.8W以下 |
0.9W以下 |
1.0W以下 |
1.1W以下 |
1.2W以下 |
| 作業指示燈 OFF |
0.6W以下 |
0.7W以下 |
0.8W以下 |
0.9W以下 |
1.0W以下 |
1.1W以下 |
受
光
器 |
作業指示燈 ON |
0.7W以下 |
0.8W以下 |
0.9W以下 |
1.0W以下 |
1.1W以下 |
1.2W以下 |
| 作業指示燈 OFF |
0.6W以下 |
0.7W以下 |
0.8W以下 |
0.9W以下 |
1.0W以下 |
1.1W以下 |
| 輸出 |
<NPN輸出型>
NPN開路集電極晶體管
·最大流入電流：100mA
·外加電流：30V DC以下(輸出和0V之間)
·剩余電壓： 1V以下(流入電流為100mA時)
0.4V以下(流入電流為16mA時) |
<NPN輸出型>
NPN開路集電極晶體管
·最大源電流：100mA
·外加電流：30V DC以下(輸出和0V之間)
·剩余電壓： 1V以下(源電流為100mA時)
0.4V以下(源電流為16mA時) |
| 輸出工作 |
所有光軸入光時ON(一個或多個光軸遮光時OFF) |
| 短路保護 |
裝 備 |
| 反應時間 |
10ms以下(使用防干擾功能時12ms以下) |
指
示
燈 |
投光器 |
投光指示燈： 綠色LED×2 (投光時亮起，設定頻率A時1個LED亮起，設定頻率B時2個LED亮起)
作業指示燈： 紅色LED (當使用作業指示燈輸入時，亮起，閃爍或熄滅，由工作模式開關選擇亮起形式) |
| 受光器 |
工作狀態指示燈：紅色LED (一個或多個光軸受干擾時亮起)
穩定入光指示燈：綠色LED (穩定接受到所有光軸時亮起)
作業指示燈：紅色LED (當作業指示燈輸入時，亮起，閃爍或熄滅，由工作模式開關選擇亮起形式)
※ 當通過輸出的電流過量時，由于短路保護電路的操作，穩定入光指示燈和受光器上的工作狀態指示燈會同時閃爍。 |
| 防干擾功能 |
裝 備 |
| 投光停止功能 |
裝 備 |
環
境
性
能 |
周圍溫度 |
－10～＋55°C(注意不可結露、結冰), 存儲：－10～＋60°C |
| 周圍濕度 |
35～85%RH，存儲：35～85%RH |
| 周圍照明度 |
白熾燈：受光面照明度 3,000x |
| 耐電壓 |
AC1,000V 1分鐘，所有電源連接端子與外殼之間 |
| 絕緣電阻 |
所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 |
| 耐振動 |
10～150Hz，雙振幅；0.75mm，X，Y和Z各方向2小時 |
| 耐沖擊 |
加速度：500m/s2(約50G)，X，Y和Z各方向3次 |
| 投光二極體 |
紅外線LED (調制式) |
| 投光波峰波長 |
950μm |
| 材質 |
外殼：耐熱ABS，透光罩：聚酯，指示燈罩：丙烯 |
| 電纜 |
0.2mm2 4芯橡皮電纜長3m |
| 電纜延長 |
用0.2mm2以上的電纜全長可延長至25m，用于投光器和受光器 |
| 重量(包括投光器和受光器) |
約350g |
約400g |
約450g |
約500g |
約570g |
約650g |
注：根據以下公式獲得消耗電流。
消耗電流＝消耗電量÷電源電壓 (例) 如果 NA2-N8 (當作業指示燈亮時) 電源電壓為12V時，投光器的消耗電流為：0.7W÷12V ≈ 0.058A＝58mA。
I/O電路圖和線路圖
NPN輸出型
PNP輸出型
檢測特性圖(典型)
設定距離和過量增溢之間的相 |
互平行移動特性(所有型號) |
|
|
角度特性(所有型號) |
|
|
|
使用指南
·請勿將本產品作為人體保護用的檢測裝置
· 如此以壓床或人體保護為目的，請使用OSHA，ANSI及IEC等，各國適用于人體保護用的產品。
· 若將本產品作為人體保護用的檢測裝置，可能會導致人身傷害或死亡。
· 請使用下列符合安全標準的產品。
Type4： SF4B 系列 (《光幕傳感器篇產品目錄》)
Type2： SF2B 系列 (《光幕傳感器篇產品目錄》)
作業指示燈操作選擇
| 作業指示燈模式開關 |
作業指示燈操作 |
| 作業指示燈輸入：低 |
作業指示燈輸入：高 |
|
亮起 |
熄滅 |
|
熄滅 |
亮起 |
|
亮起 |
閃爍 |
|
熄滅 |
閃爍 |
| 輸 出 |
信 號 |
信號條件 |
| NPN輸出 |
低 |
0～2V |
| 高 |
5～30V或開路(注) |
| PNP輸出 |
低 |
0～2V或開路(注) |
| 高 |
8V～＋V |
注：如是開路，請將電線絕緣。
安裝
· 使用帶墊圈的M4螺絲和M4螺母，緊固 扭矩應在0.5N·m以下。安裝過程中， 請勿用力彎曲或扭轉傳感器。 (請另行準備螺絲和螺母)。
功能說明
|
| |
說 明 |
功 能 |
投
光
器 |
1) |
投光頻率轉換開關 |
1：頻率A |
1：頻率B |
| 2) |
作業批示燈模式開關 |
2：當作業批示燈輸入偏低時，亮起 |
2：當作業批示燈輸入偏低時，熄滅 |
| 3) |
3：亮起 |
3：熄滅 |
| 4) |
作業指示燈投光停止輸入轉換開關 |
4：作業指示燈輸入 |
4：投光停止輸入 |
| 5) |
作業指示燈(紅色LED) |
當作業指示燈輸入時，亮起、閃爍或熄滅，由操作模式開關選擇亮起形式。 |
| 6) |
作業指示燈(紅色LED *2) |
當投光時，亮起。設備頻率A時1個LED亮起，設定頻率B時2個LED亮起。 |
受
光
器 |
7) |
作業指示燈(紅色LED) |
當作業指示燈輸入時，亮起、閃爍或熄滅。由操作模式開關選擇亮起形式。 |
| 8) |
穩定入光指示燈(綠色LED) |
所有光軸穩定入光時，亮起。 |
當通過輸出的電流過量時，由于短路保護電路的操作，穩定入光指示燈和受光器上工作狀態指示燈會同時閃爍。 |
| 9) |
工作狀態指示燈(紅色LED) |
一個或多個光軸遮光時亮起。 | |
將作業指示燈用作大型工作狀態指示燈
| · 通過把第4個工作模式開關設定在OFF側并且把投光器上 的輸入(粉紅色)與受光器上的輸出(黑色)相連接，可將作業 指示燈用作大型工作狀態指示燈。 |
| 作業指示燈模式開頭 |
入光狀態 |
遮光狀態 |
|
亮起 |
熄滅 |
|
熄滅 |
亮起 |
|
亮起 |
閃爍 |
|
熄滅 |
閃爍 | |
| 注： 如果把作業指示燈用作大型工作狀態指示燈，請確保把第4個工作模式開關設定在OFF側，如設定在ON側，作業指示燈不亮或閃爍。 |
定位
· 投光器和受光器必須正確的面對面放置。如果位置顛倒了，傳感器就不能正常工作。
投光停止功能
| · 當?shù)?個工作模式開關設定在ON側，并且投光器上的輸入(粉紅色)為高(PNP輸出型：低)時，投光停止。x 由于輸出在沒有檢測物體情況下能被開至ON/OFF，此功能用于啟動檢查。如輸出依照投光停止輸入的用途/抵制，傳感器操作正常，否則為不正常。 |
|
|
|
|
|
注：
1) 當設定投光停止功能時，作業指示燈(紅色)不亮或閃爍。
2) 當投光停止功能中投光停止，投光器上的投光指示燈(綠色)不亮。 |
防干擾功能
| · 由于設定了不同的投光頻率，兩套NA2-N系列可如下圖所示貼近安裝。可根據投光器上投光指示燈的LED亮起數檢查投光頻率。 |
|
|
接線
· 請確認在電源關閉狀態下進行接線。
· 請確認電源電壓在額定范圍內變化。
· 如果電源是由商用開關調節器提供，請確保電源機架接地 端子(F. G.)接地。
· 如果在該傳感器附近使用產生噪音的設備(開關調節器、轉 換發動機等)，請將設備機架接地端子(F. G.)接地。
· 請勿將電線與高壓線或電源線一起或在同一管線內運行線 路，這可能會由于感應而引起故障。 |
其他
· 電源接通后的短時間(500ms)內，請勿使用。
· 避免灰塵、污垢和水蒸氣。
· 請勿將傳感器與水、油、油脂和有機溶液，如稀釋劑等直 接接觸。
· 請勿將傳感器直接暴露于快速啟動燈或高頻照明設備的熒 光下，這會影響檢測性能。 |
在電纜上安裝鐵氧體磁芯 |
|
尺寸(單位：mm)
NA2-N□ NA2-N□-PN (傳感器)
|
|
|
|
|
| 型 號 |
A |
B |
C |
D |
| NA2-N8(-PN) |
140 |
180 |
190 |
52 |
| NA2-N12(-PN) |
220 |
260 |
270 |
84 |
| NA2-N16(-PN) |
300 |
340 |
350 |
124 |
| NA2-N20(-PN) |
380 |
420 |
430 |
164 |
| NA2-N24(-PN) |
460 |
500 |
510 |
204 |
| NA2-N28(-PN) |
540 |
580 |
590 |
244 | |
MS-NA1-1 傳感器安裝支架(另售)
|
|
|
|
| 型 號 |
A |
B |
C |
D |
E |
| NA2-N8(-PN) |
140 |
180 |
190 |
52 |
160 |
| NA2-N12(-PN) |
220 |
260 |
270 |
84 |
240 |
| NA2-N16(-PN) |
300 |
340 |
350 |
124 |
320 |
| NA2-N20(-PN) |
380 |
420 |
430 |
164 |
400 |
| NA2-N24(-PN) |
460 |
500 |
510 |
204 |
480 |
| NA2-N28(-PN) |
540 |
580 |
590 |
244 |
560 | |
MS-NA2-1 傳感器安裝支架(另售)
|
|
|
|
| 型 號 |
A |
C |
D |
F |
| NA2-N8(-PN) |
140 |
190 |
52 |
130 |
| NA2-N12(-PN) |
220 |
270 |
84 |
210 |
| NA2-N16(-PN) |
300 |
350 |
124 |
290 |
| NA2-N20(-PN) |
380 |
430 |
164 |
370 |
| NA2-N24(-PN) |
460 |
510 |
204 |
450 |
| NA2-N28(-PN) |
540 |
590 |
244 |
530 | |
MS-NA3-N□ 傳感器支撐支架(另售)
|
|
|
|
| 型 號 |
A |
B |
G |
H |
J |
K |
| NA2-N8(-PN) |
140 |
180 |
194 |
118 |
170 |
38 |
| NA2-N12(-PN) |
220 |
260 |
274 |
102 |
250 |
86 |
| NA2-N16(-PN) |
300 |
340 |
354 |
102 |
330 |
126 |
| NA2-N20(-PN) |
380 |
420 |
434 |
102 |
410 |
166 |
| NA2-N24(-PN) |
460 |
500 |
514 |
102 |
490 |
206 |
| NA2-N28(-PN) |
540 |
580 |
594 |
102 |
570 |
246 | |
