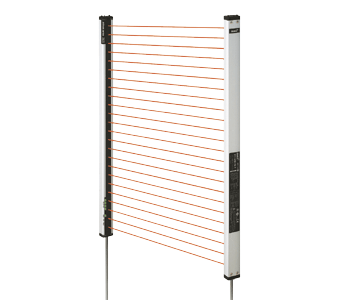

小型光幕傳感器

SF2-A系列

特點：提供全球標準安全性Type2串聯連接型

產品特點：

IEC 61496(Type2)應用國際標準	達到高安全水平

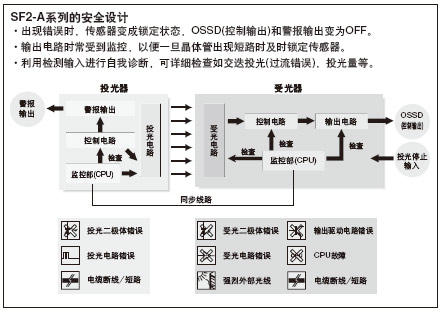

SF2-A系列符合歐洲和北美安全標準，所以可在世界上任何地方使用。	傳感器設為ON時進行自我診斷。投光器內部的監控單元(CPU)不停地檢查投光電路和控制電路。而且，受光器內部的監控單元(CPU)也不停地檢查受光電路，控制電路和輸出電路，所以可始終保持安全水平。

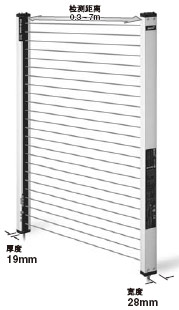

省空間設計，僅28mm寬，19mm厚

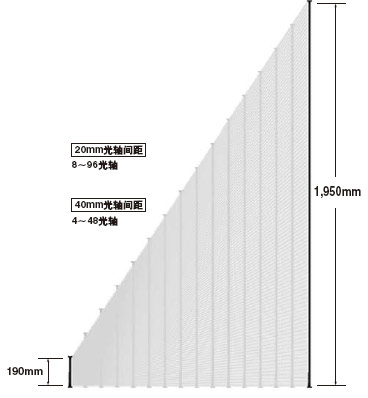

不同的品種滿足不同的需要

寬28mm，厚19mm的小型規格，業界中要求最少安裝空間的傳感器。它可以裝備在設備中很小的空間里。傳感器光軸間距有20mm和40mm兩種。20mm和40mm的光軸間距傳感器的保護高度范圍為190mm～1950mm，且所有型號皆備有NPN和PNP輸出型。你可從多種產品中選擇最適合的。

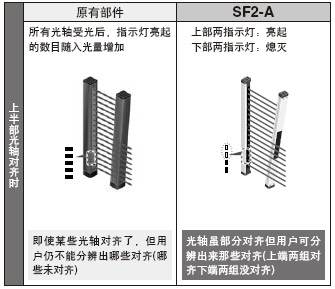

未對齊的光軸清晰可見

光軸對齊指示燈分布在傳感器的四個部分。當光軸對齊時，該部分指示燈亮成紅色，用戶可簡單分辨哪些光軸對齊了。一旦所有光軸對齊完成，所有指示燈都亮成綠色。對齊光軸的最初，當?shù)锥撕晚敹说墓廨S(標準光軸)對齊后，相應的底端和頂端對齊指示燈呈紅色閃爍。所以，在頂端或底端簡單把主光軸對齊后，沿此光軸旋轉光幕傳感器即可。光軸對齊指示燈在投光器及受光器上都有分布，故對齊和未對齊的光軸可一目了然

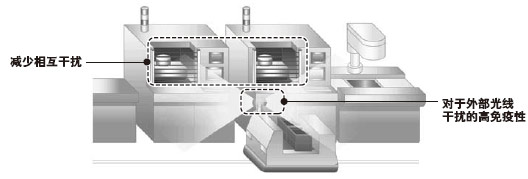

識別外部光線并預防故障

無需防干擾線，即可減少相互干擾

這項功能使傳感器識別并抵制外部設備投光的干擾，從而阻止諸如由包括附近其他工作的傳感器光線、光束泄露，AGV及其他旋轉性光源而引起的各種故障。減少外部光線所引起的故障數量，檢測系統就會少受干擾，從而有效提高工作效率。 ELCA(Extraneous Light Check &Aviod)功能增強了防相互干擾功能。
ELCA減少了具有類似于SF2-A系列所用光線頻率的外部光線的干擾，由此將附近SF2-A系列傳感器組件中相互干擾最小化。

檢測表面的防濺功能

檢測表面的防濺功能

現在可利用防濺帽型來保護檢測表面免受來自焊接機器焊渣的損壞，而且安裝在傳感器內的正面防護罩也可用來完全防止?jié)姙R物附著于檢測表面。此外，被檢測物即使接觸傳感器，檢測表面仍會受到保護。而且ELCA功能采取所有可能的措施來防止?jié)姙R物所致的故障。如果SF2-A系列安裝在惡劣的環境中，正面防護罩(FC-SF4A-H□，另售)會保護檢測表面免受損壞。

安裝支架便于光軸對齊

光軸對齊可在通電前精確完成

附帶的后部安裝支架(MS-SF2N-1)易于角度調整，從而使光軸對齊很簡單。此外，還備有另售的側面安裝支架(MS-SF2N-3)。如果運用SF-LAT-2N激光光軸對齊器，采用易見的光軸對齊視點，即使是遠距離安裝，也可簡單快速完成。此外，SF-LAT-2N激光光軸對齊器是電池帶動的，所以光軸對齊可在光幕傳感器實際通電前完成。

訂購指南

傳感器傳感器不附帶匹配電纜。請另行訂購。

種類 形　狀 檢測距離 型　號 光軸數 保護高度

NPN輸出型 PNP輸出型

普通盒型 20
mm
光
軸
間
距 SF2-AH8 SF2-AH8-PN 8 190

SF2-AH12 SF2-AH12-PN 12 270

SF2-AH16 SF2-AH16-PN 16 350

SF2-AH20 SF2-AH20-PN 20 430

SF2-AH24 SF2-AH24-PN 24 510

SF2-AH28 SF2-AH28-PN 28 590

SF2-AH32 SF2-AH32-PN 32 670

SF2-AH36 SF2-AH36-PN 36 750

SF2-AH40 SF2-AH40-PN 40 830

SF2-AH48 SF2-AH48-PN 48 990

SF2-AH56 SF2-AH56-PN 56 1,150

SF2-AH64 SF2-AH64-PN 64 1,310

SF2-AH72 SF2-AH72-PN 72 1,470

SF2-AH80 SF2-AH80-PN 80 1,630

SF2-AH88 SF2-AH88-PN 88 1,790

SF2-AH96 SF2-AH96-PN 96 1,950

40
mm
光
軸
間
距 SF2-AA4 SF2-AA4-PN 4 190

SF2-AA6 SF2-AA6-PN 6 270

SF2-AA8 SF2-AA8-PN 8 350

SF2-AA10 SF2-AA10-PN 10 430

SF2-AA12 SF2-AA12-PN 12 510

SF2-AA14 SF2-AA14-PN 14 590

SF2-AA16 SF2-AA16-PN 16 670

SF2-AA18 SF2-AA18-PN 18 750

SF2-AA20 SF2-AA20-PN 20 830

SF2-AA24 SF2-AA24-PH 24 990

SF2-AA28 SF2-AA28-PH 28 1,150

SF2-AA32 SF2-AA32-PH 32 1,310

SF2-AA36 SF2-AA36-PH 36 1,470

SF2-AA40 SF2-AA40-PH 40 1,630

SF2-AA44 SF2-AA44-PH 44 1,790

SF2-AA48 SF2-AA48-PH 48 1,950

帶防濺帽型 20
mm
光
軸
間
距 SF2-AH8-H SF2-AH8-PN-H 8 190

SF2-AH12-H SF2-AH12-PN-H 12 270

SF2-AH16-H SF2-AH16-PN-H 16 350

SF2-AH20-H SF2-AH20-PN-H 20 430

SF2-AH24-H SF2-AH24-PN-H 24 510

SF2-AH28-H SF2-AH28-PN-H 28 590

SF2-AH320-H SF2-AH32-PN-H 32 670

SF2-AH360-H SF2-AH36-PN-H 36 750

SF2-AH40-H SF2-AH40-PN-H 40 830

SF2-AH48-H SF2-AH48-PN-H 48 990

SF2-AH56-H SF2-AH56-PN-H 56 1,150

SF2-AH20-H SF2-AH64-PN-H 64 1,310

SF2-AH72-H
SF2-AH72-PN-H 72 1,470

SF2-AH80-H SF2-AH80-PN-H 80 1,630

SF2-AH88-H SF2-AH88-PN-H 88 1,790

SF2-AH96-H SF2-AH96-PN-H 96 1,950

40
mm
光
軸
間
距 SF2-AA4-H SF2-AA4-PN-H 4 190

SF2-AA6-H SF2-AA6-PN-H 6 270

SF2-AA8-H SF2-AA8-PN-H 8 350

SF2-AA10-H SF2-AA10-PN-H 10 430

SF2-AA12-H SF2-AA12-PN-H 12 510

SF2-AA14-H SF2-AA14-PN-H 14 590

SF2-AA16-H SF2-AA16-PN-H 16 670

SF2-AA18-H SF2-AA18-PN-H 18 750

SF2-AA20-H SF2-AA20-PN-H 20 830

SF2-AA24-H SF2-AA24-PN-H 24 990

SF2-AA28-H SF2-AA28-PN-H 28 1,150

SF2-AA32-H SF2-AA32-PN-H 32 1,310

SF2-AA36-H SF2-AA36-PN-H 36 1,470

SF2-AA40-H SF2-AA40-PN-H 40 1,630

SF2-AA44-H SF2-AA44-PN-H 44 1,790

SF2-AA48-H SF2-AA48-PN-H 48 1,950

匹配電纜傳感器不附帶匹配電纜。請另行訂購。

品　名 形　狀 型　號 說　明

一端帶連接器
的電纜 SF2N-CC3 長度：3m
重量：約400g
(雙電纜) 用于接線。
7芯屏蔽電纜(投光器用6芯)，一端帶連接器，每套2根。
電纜外徑： 6mm
連接器外徑：最大 14mm
電纜顏色：灰色(用于投光器)，灰色帶黑線(用于受光器)
連接器顏色：灰色(用于投光器)，黑色(用于受光器)
最小彎曲半徑：R30mm

SF2N-CC7 長度：7m
重量：約870g
Weigh (雙電纜)

SF2N-CC10 長度：10m
重量：約1,200g
Weigh (雙電纜)

兩端均帶連接器
的電纜 SF2N-CCJ10 長度：10m
重量：約1,200g
Weigh (雙電纜) 用于延長電纜。
屏蔽電纜兩端均帶連接器，每套2根。
電纜外徑： 6mm
連接器外徑：最大 14mm
電纜顏色：灰色(用于投光器)，灰色帶黑線(用于受光器)
連接器顏色：灰色(用于投光器)，黑色(用于受光器)
最小彎曲半徑：R30mm

備用部件(傳感器附件)

品　名 型　號 說　明

后部安裝支架 MS-SF2N-1 用于把傳感器安裝于后面(1套用于投光器和受光器)

U形后部安裝嫁連
支撐支架(注) MS-SF2N-2 用于SF2-A□(-PN) 用于把傳感器固定于中部以防震用于SF2-A□(-PN)-H (后部安裝)(1套用于投光器和受光器)

MS-SF4A-H2 用于SF2-A□(-PN)-H

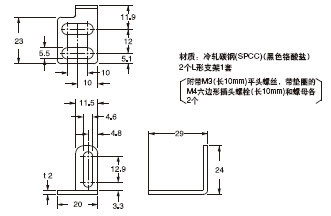

L形嫁連支撐支架(注) MS-SF2N-L 用于把嫁連支撐架安裝于墻上等位置。
(1套用于投光器和受光器）

測試桿 SF2-NH-TR 用于標準檢測以檢測極小物體( 30mm),
用于20mm光軸間距
注：所需套數因產品而異，詳情請參閱PDF P.137的“尺寸”

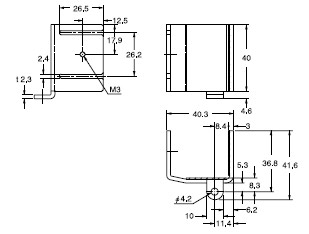

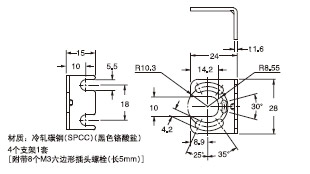

后部安裝支架 MS-SF2N-1

U形后部安裝巡連支撐支架 L形巡連支撐支架 MS-SF2N-2 MS-SF4A-H2 MS-SF2N-L

4個支架1套[附帶8個M3六邊形插頭螺栓(長5mm)。]
注：以上圖例只適用于MS-2N-2型。MS-SF4A-H2形狀與此不同。
MS-SF2N-2/MS-SF4A-H2 1套U形后部安裝支架和托盤各2個 MS-SF2N-L
2個L形安裝支架1套[附帶M3平頭螺絲(長10mm)，M4六邊形插頭螺拴(長10mm)和螺母各2個。]

配件(另售)

適用
光軸 20mm
光軸
間距 8
光軸 12
光軸 16
光軸 20
光軸 24
光軸 28
光軸 32
光軸 36
光軸 40
光軸 48
光軸 56
光軸 64
光軸 72
光軸 80
光軸 88
光軸 96
光軸

品　名 40mm
光軸間距 4
光軸 6
光軸 8
光軸 10
光軸 12
光軸 14
光軸 16
光軸 18
光軸 20
光軸 24
光軸 28
光軸 32
光軸 36
光軸 40
光軸 44
光軸 48
光軸

正面防護罩 用于
SF2-
A□(-PN) 型號 FC-
SF4A-
H8 FC-
SF4A-
H12 FC-
SF4A-
H16 FC-
SF4A-
H20 FC-
SF4A-
H24 FC-
SF4A-
H28 FC-
SF4A-
H32 FC-
SF4A-
H36 FC-
SF4A-
H40 FC-
SF4A-
H48 FC-
SF4A-
H56 FC-
SF4A-
H64 FC-
SF4A-
H72 FC-
SF4A-
H80 FC-
SF4A-
H88 FC-
SF4A-
H96

用于
SF2-
A□(-PN)
-H 型號 FC-
SF4A-
H8-
H FC-
SF4A-
H12-
H FC-
SF4A-
H16-
H FC-
SF4A-
H20-
H FC-
SF4A-
H24-
H FC-
SF4A-
H28-
H FC-
SF4A-
H32-
H FC-
SF4A-
H36-
H FC-
SF4A-
H40-
H FC-
SF4A-
H48-
H FC-
SF4A-
H56-
H FC-
SF4A-
H64-
H FC-
SF4A-
H72-
H FC-
SF4A-
H80-
H FC-
SF4A-
H88-
H FC-
SF4A-
H96-
H

狹縫透光罩 用于
SF2
-A□(-PN) 型號 OS-
SF4A-
H8 OS-
SF4A-
H12 OS-
SF4A-
H16 OS-
SF4A-
H20 OS-
SF4A-
H24 OS-
SF4A-
H28 OS-
SF4A-
H32 OS-
SF4A-
H36 OS-
SF4A-
H40 OS-
SF4A-
H48 OS-
SF4A-
H56 OS-
SF4A-
H64 OS-
SF4A-
H72 OS-
SF4A-
H80 OS-
SF4A-
H88 OS-
SF4A-
H96

用于
SF2-
A□(-PN)
-H 型號 OS-
SF4A-
H8-
H OS-
SF4A-
H12-
H OS-
SF4A-
H16-
H OS-
SF4A-
H20-
H OS-
SF4A-
H24-
H OS-
SF4A-
H28-
H OS-
SF4A-
H32-
H OS-
SF4A-
H36-
H OS-
SF4A-
H40-
H OS-
SF4A-
H48-
H OS-
SF4A-
H56-
H OS-
SF4A-
H64-
H OS-
SF4A-
H72-
H OS-
SF4A-
H80-
H OS-
SF4A-
H88-
H OS-
SF4A-
H96-
H
注：以上型號僅為單價，而非成套部件。投光器/受光器都安裝需2個(2套)。

正面防護罩

狹縫透光罩

<FC-SF4A-H□/FC-SF4A-H□-H相同>
·正面防護罩在投光側：7m
·正面防護罩在受光側：6m
·正面防護罩在兩側：5m 狹縫透光罩可限制投光或受光量，因而減少附近傳感器的干擾。它同樣適用于穿透檢測物體的光線強度太強的情況，但使用狹縫透光罩后，檢測距離會減小。 <OS-SF4A-H□/OS-SF4A-H□-H相同>
·狹縫透光罩在投光側：2.6m
·狹縫透光罩在受光側：2.6m
·狹縫透光罩在兩側：1.2m

品　名 型　號 說　明

光幕傳感器
大顯示器 SF-IND-2 大型指示燈安裝于光幕傳感器上，方便從各角度觀察工作。
規格
·電源電壓：24V DC±15%
·消耗電流：12mA以下
·指示燈：橙色LED(需8個)[外部連接為ON時亮起]
·周圍溫度：－10～＋55°C(注意不可結露、結冰)
·材質： POM(蓋)聚碳酸酯(罩)冷軋?zhí)间?SPCC)(支架)
·電纜：0.3mm² 2芯橡皮電纜，長3m
·重量：約70g(包括支架)

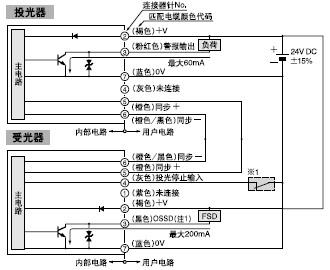

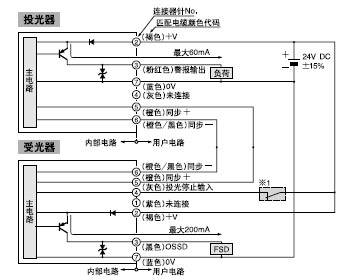

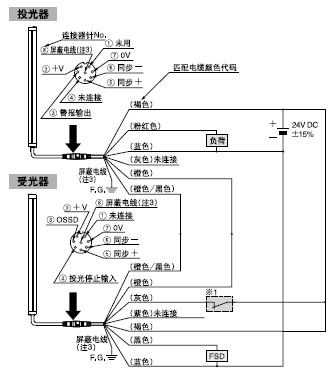

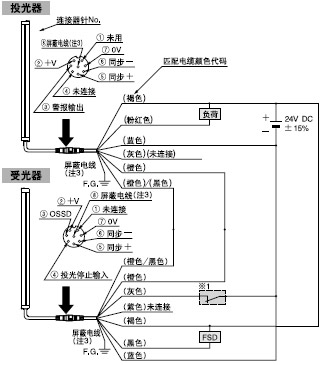

I/O電路圖
<帶NPN輸出型>

<帶PNP輸出型>

側面安裝支架 MS-SF2N-3 用于傳感器側面安裝(1套4個支架用于投光器和受光器)

U形側面安裝嫁連
支撐支架(注1) MS-SF2N-4 用于SF2-A□(-PN) 用于把傳感器固定于中間以防震(側面安裝)
(1套用于投光器和受光器)

MS-SF4A-H4 用于SF2-A□(-PN)-H

中心安裝支架
(注2) MS-SF2N-5 用于后部一點安裝方便安裝于鋁框架上
(1套4個支架用于投光器和受光器)

測試桿 SF2-AA-TR 標準檢測以檢測最小的物體(φ 50mm),用于光軸間距40mm

光幕傳感器專用

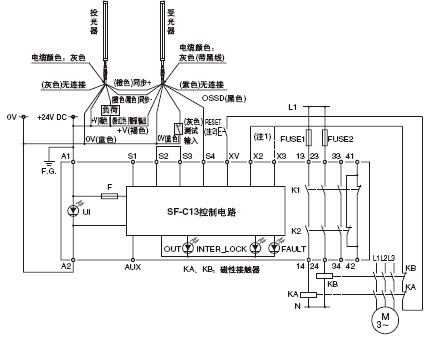

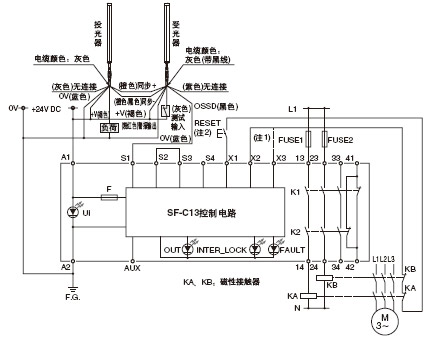

控制單元 SF-C13 有效路徑×3 用于PNP/NPN輸出型光幕傳感器。
符合最高4類控制(與SF2-A系列組合則為2類控制)。

激光光軸對齊器
(注3) SF-LAT-2N 由于激光光軸可視，光軸對齊很容易。
注：

1) 套數視產品而定，詳情請參閱PDF P.138“尺寸”
2) 復合光軸傳感器需嫁連支撐支架(20mm光軸間距型：36光軸以上，4 0mm光軸間距型：18光軸以上)不可用中心安裝支架安裝于鋁制框架上。
3) 有關激光光軸對齊器詳情參閱PDF P.96～“SF4-AH”系列。

光幕傳感器大顯示器 SF-IND-2

側面安裝支架 MS-SF2N-3

連在光幕傳感器的頂端。固定光幕傳感器的安裝支架和SF-IND-2安裝支架。

中心安裝支架 MS-SF2N-5

U形側面安裝嫁連支撐支架 MS-SF2N-4 MS-SF4A-H4

注：以上圖解只適用于MS-SF2N-4。MS-SF4A-H4與此形狀不同。 MS-SF2N-4/MS-SF4A-H41套U形側面支撐支架和托盤各2個。

光幕傳感器專用控制單元 SF-C13

激光光軸對齊器 SF-LAT-2N

技術信息：
規格
個別規格
SF2-AH□(-PN)(-H)

種類		20mm光軸間距
項目	NPN輸出	SF2- AH8(-H)	SF2- AH12(-H)	SF2- AH16(-H)	SF2- AH20(-H)	SF2- AH24(-H)	SF2- AH28(-H)	SF2- AH32(-H)	SF2- AH36(-H
項目	PNP輸出	SF2- AH8- PN(-H)	SF2- AH12- PN(-H)	SF2- AH16- PN(-H)	SF2- AH20- PN(-H)	SF2- AH24- PN(-H)	SF2- AH28- PN(-H)	SF2- AH32- PN(-H)	SF2- AH36- PN(-H)
光軸數		8	12	16	20	24	28	32	36
光軸間距		20mm
保護高度		190mm	270mm	350mm	430mm	510mm	590mm	670mm	750mm
消耗電流		投光器：45mA以下，受光器：60mA以下				投光器：55mA以下，受光器：70mA以下
重量 (含投光器和受光器)	SF2- AH􀅕(-PN)	約350g	約430g	約520g	約610g	約700g	約780g	約880g	約960g
重量 (含投光器和受光器)	SF2- AH􀅕(-PN)-H	約420g	約560g	約700g	約830g	約970g	約1,100g	約1,200g	約1,400g

種類 20mm光軸間距

項目 NPN輸出 SF2-
AH40(-H) SF2-
AH48(-H) SF2-
AH56(-H) SF2-
AH64(-H) SF2-
AH72(-H) SF2-
AH80(-H) SF2-
AH88(-H) SF2-
AH96(-H)

PNP輸出 SF2-
AH40-
PN(-H) SF2-
AH48-
PN(-H) SF2-
AH56-
PN(-H) SF2-
AH64-
PN(-H) SF2-
AH72-
PN(-H) SF2-
AH80-
PN(-H) SF2-
AH88-
PN(-H) SF2-
AH96-
PN(-H)

光軸數 40 48 56 64 72 80 88 96

光軸間距 20mm

保護高度 830mm 990mm 1,150mm 1,310mm 1,470mm 1,630mm 1,790mm 1,950mm

消耗電流 投光器：60mA以下，
受光器：80mA以下投光器：65mA以下，
受光器：95mA以下投光器：70mA以下，
受光器：110mA以下投光器：80mA以下，
受光器：120mA以下

重量
（含投光器和受光器） SF2-
AH□(-PN) 約1,100g 約1,200g 約1,400g 約1,600g 約1,800g 約1,900g 約2,100g 約2,300g

SF2-
AH□(-PN)-H 約1,500g 約1,800g 約2,100g 約2,300g 約2,600g 約2,900g 約3,200g 約3,400g
注) 在未指定的測量條件下，周圍溫度＝+20℃。

SF2-AA□(-PN)(-H)

種　類 40mm光軸間距

項目 NPN輸出 SF2-
AA4(-H) SF2-
AA6(-H) SF2-
AA8(-H) SF2-
AA10(-H) SF2-
AA12(-H) SF2-
AA14(-H) SF2-
AA16(-H) SF2-
AA18(-H)

PNP輸出 SF2-
AA4-
PN(-H) SF2-
AA6-
PN(-H) SF2-
AA8-
PN(-H) SF2-
AA10-
PN(-H) SF2-
AA12-
PN(-H) SF2-
AA14-
PN(-H) SF2-
AA16-
PN(-H) SF2-
AA18-
PN(-H)

光軸數 4 6 8 10 12 14 16 18

光軸間距 40mm

保護高度 190mm 270mm 350mm 430mm 510mm 590mm 670mm 750mm

消耗電流 投光器：40mA以下，受光器：50mA以下投光器：45mA以下，受光器：60mA以下

重量
（含投光器和受光器） SF2-
AA□(-PN) 約350g 約430g 約520g 約610g 約700g 約780g 約880g 約960g

SF2-
AA□(-PN)-H 約420g 約560g 約700g 約830g 約970g 約1,100g 約1,200g 約1,400g

種　類 40mm光軸間距

項目 NPN輸出 SF2-
AA20(-H) SF2-
AA24(-H) SF2-
AA28(-H) SF2-
AA32(-H) SF2-
AA36(-H) SF2-
AA40(-H) SF2-
AA44(-H) SF2-
AA48(-H)

PNP輸出 SF2-
AA20-
PN(-H) SF2-
AA24-
PN(-H) SF2-
AA28-
PN(-H) SF2-
AA32-
PN(-H) SF2-
AA36-
PN(-H) SF2-
AA40-
PN(-H) SF2-
AA44-
PN(-H) SF2-
AA48-
PN(-H)

光軸數 20 24 28 32 36 40 44 48

光軸間距 40mm

保護高度 830mm 990mm 1,150mm 1,310mm 1,470mm 1,630mm 1,790mm 1,950mm

消耗電流 投光器：50mA以下，
受光器：65mA以下投光器：50mA以下，
受光器:70mA以下投光器：50mA以下，
受光器：75mA以下投光器：60mA以下，
受光器：80mA以下

重量
（含投光器和受光器 SF2-
AA□(-PN) 約1,100g 約1,200g 約1,400g 約1,600g 約1,800g 約1,900g 約2,100g 約2,300g

SF2-
AA□(-PN)-H 約1,500g 約1,800g 約2,100g 約2,300g 約2,600g 約2,900g 約3,200g 約3,400g

注) 在未指定的測量條件下，周圍溫度＝+20℃。

一般規格

種　類 20mm光軸間距 40mm光軸間距

NPN輸出 PNP輸出 NPN輸出 PNP輸出

項　目 SF2-AH□(-H) SF2-AH□-PN(-H) SF2-AA□(-H) SF2-AA□-PN(-H)

適用標準 基于EN 954-1(基于IEC 61496-1/2的Type2)的2類

檢測距離(有效距離) 0.3～7m

最小檢測物體 φ 30mm的不透明體 φ 50mm的不透明體

有效開口角 ±5°以下[檢測距離超過3m時(符合IEC 61496-2/UL 61496-2)]

電源電壓 24V DC±15%　脈動P-P10%以下

控制輸出(OSSD) <NPN輸出型>
NP N開路集電極晶體管
·最大流入電流：200mA
·外加電壓：同電源電壓(控制輸出和0V間)
·剩余電壓：2.0V 以下(流入電流為200mA時) <PNP輸出型>
PN P開路集電極晶體管
·最大源電流：200mA
·外加電壓：同電源電壓(控制輸出和+V)
·剩余電壓：2.5V以下(源電流為200mA時)

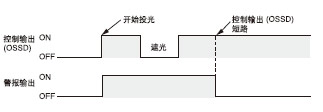

工作模式(輸出工作) 所有光軸入光時ON,一個以上光軸遮光時OFF(傳感器或同步線路信號有故障時OFF)

保護電路(短路保護) 裝　備

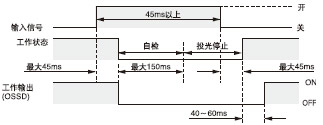

反應時間 OFF反應時間：15ms以下，ON反應時間：40～60ms(入光穩定時)

警報輸出(Alarm) <NPN輸出型>
NP N開路集電極晶體管
·最大流入電流：60mA
·外加電壓：同電源電壓(警報輸出和0V間)
·剩余電壓：2.0V以下(流入電流為60mA時) <PNP輸出型>
PN P開路集電極晶體管
·最大源電流：60mA
·外加電壓：同電源電壓(警報輸出和＋V)
·剩余電壓：2.5V以下(源電流為60mA時)

工作模式(輸出工作) 正常工作：警報輸出ON，投光停止故障或運用投光停止輸入時，警報輸出OFF

保護電路(短路保護) 裝　備

指示燈 投光器 光軸對齊指示燈：雙色(紅色/綠色)LED×4(光軸全入光紅色燈亮起，最頂端或最底端光軸入光紅色燈閃爍，所有光軸入光綠色燈亮起)
工作狀態指示燈(注1)：雙色(紅色/綠色)LED[控制輸出(OSSD)為OFF時紅色燈亮起，控制輸出(OSSD)為ON時綠色燈亮起]投光停止指示燈：橙色LED(投光停止時亮起)

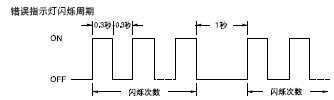

錯誤指示燈：黃色LED(傳感器出現錯誤時亮起或閃爍)

受光器 光軸對齊指示燈(RECEPTION)：雙色(紅色/綠色)LED×4(光軸全入光紅色燈亮起，最頂端或最底端光軸入光紅色燈閃爍，所有光軸入光綠色燈亮起)
OSSD 指示燈：雙色(紅色/綠色)LED[制輸出OSSD)OFF時紅色燈亮起，控制輸出(OSSD)為ON時綠色燈亮起]穩定入光指示燈(HALT)：雙色(橙色/綠色)LED [入光不穩定時(入光量約為控制輸出工作水平的100～115%)，橙色LED亮起；入光穩定時(入光量約為控制輸出工作水平的115～140%)或遮光時，無LED亮起；入光穩定時(入光量約為控制輸出工作水平的140%以上)，綠色LED亮起]錯誤指示燈(FAULT)：黃色LED(傳感器出現錯誤時亮起或閃爍)

投光停止功能 裝　備

環境性能 保護構造 IP65(IEC)

周圍溫度/周圍濕度 －10～＋55°C(注意不可結露、結冰)，存儲：－25～＋70°C/30～85%RH，存儲：30～95%RH

周圍照明度 白熾光：受光面照明度 3,500Rx

耐電壓/絕緣電阻 AC1,000V 1分鐘，所有電源連接端子與外殼之間(注2)／20MΩ以上，所有電源連接端子與外殼之間，基于DC500V的高阻表(注2)

耐振動/耐沖擊 頻率：10～55Hz，雙振幅：0.75mm，X，Y和Z方向各2小時/加速度：300m/s²(約30G)，X，Y和Z方向各3次

投光二極體 紅外線LED(投光波峰波長：870nm)

材質外殼：鋁，樹脂蓋：ABS，透鏡：聚碳酸酯，帽：PBT

電纜投光器：6芯(0.3mm²×24芯，0.2mm²×22芯)屏蔽電纜，一端帶連接器，長0.5m
受光器：7芯(0.3mm²×25芯，0.2mm²×22芯)屏蔽電纜，一端帶連接器，長0.5m

電纜延長 總長可延伸至20.5m，投光器和受光器，帶另售匹配電纜

附件 MS-SF2N-1 (后部安裝支架)：1套用于投光器和受光器
MS-SF2N-2 (U形后部安裝嫁連支撐支架，MS-SF4A-H2用于“-H”型)：(注3)
MS-SF2N-L (L形嫁連支撐支架)：(注3)
SF2-AH-TR (測試桿)：1個[僅SF2-AH(-PN)-(H)]
注：
1) 工作狀態指示燈顏色依據控制輸出(OSSD)的ON/OFF狀態而變化，故傳感器工作狀態指示燈標注為“OSSD”。
2) 電涌吸收器連于機器主體外殼和電源端點間，以避免電涌引起的錯誤工作。因此給出了在電涌吸收器被移去的特定情況下的耐電壓和絕緣電阻值。
3) U形后部安裝嫁連支撐支架(MS-SF2N-2或MS-SF4A-H2)和L形嫁連支撐支架(MS-SF2N-L)附帶于以下傳感器上。具體數目依據傳感器而定：
SF2-AH36(-PN)(-H), SF2-AH40(-PN)(-H), SF2-AA18(-PN)(-H), SF2-AA20(-PN)(-H)：1套
SF2-AH48(-PN)(-H), SF2-AA24(-PN)(-H)：2套
SF2-AH56(-PN)(-H), SF2-AH64(-PN)(-H), SF2-AH72(-PN)(-H), SF2-AA28(-PN)(-H), SF2-AA32(-PN)(-H), SF2-AA36(-PN)(-H)：3套
SF2-AH80(-PN)(-H), SF2-AA40(-PN)(-H)：4套
SF2-AH88(-PN)(-H), SF2-AH96(-PN)(-H), SF2-AA44(-PN)(-H), SF2-AA48(-PN)(-H)：5套

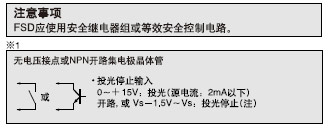

I/O電路圖和線路圖

NPN輸出型

I/O電路圖

線路圖

注：
1)本傳感器監控OSSD輸出電路的自我診斷狀況。因而，如果有一個產生勢差的裝置連接在OSSD和電源之間，如下文所提，這就被看作是一個OSSD輸出失靈，將OSSD定在OFF狀態。如果連接這樣一個產生勢差的裝置，試用對策例如在OSSD和連接的裝置之間再連接一個半導師體繼電器。遮光時：傳感器電源電壓(Vs)-OSSD端子電壓=超過2.8V
2)請務必將未使用電線絕緣，以免與已用電線接觸。

注：Vs等同于使用中電源電壓。注：
1)請務必將未使用電線絕緣，以免與已用電線接觸。
2)匹配電纜引線的導線橫截面積為0.2mm²(同步線除外)。
3)務必把屏蔽電線接地(F.G.)。

SF-C13連接圖(控制類別2)

注：
1) 圖為手動復歸時的接線圖。若使用自動復歸時，請將圖中接往X2的接線改接在X3上。此時，無需復歸(RESET)按鈕。
2) 復歸(RESET)按鈕請使用瞬動型開關。 SF-C13端子排列圖

進行光幕傳感器側的配線時，請另行配備端子座。

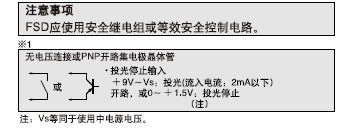

PNP輸出型

I/O電路圖

線路圖

注：
1)本傳感器監控OSSD輸出電路的自我診斷狀況。因而，如果有一個產生勢差的裝置連接在OSSD和電源之間，如下文所提，這就被看作是一個OSSD輸出失靈，將OSSD定在OFF狀態。如果連接這樣一個產生勢差的裝置，試用對策例如在OSSD和連接的裝置之間再連接一個半導師體繼電器。遮光時：OSSD端子電壓-傳感器電源電壓(OV)=超過2.3V
2)請務必將未使用電線絕緣，以免與已用電線接觸。

注：
1)請務必將未使用電線絕緣，以免與已用電線接觸。
2)匹配電纜引線的導線橫截面積為0.2mm²(同步線除外)。
3)務必把屏蔽電線接地(F.G.)。

SF-C13連接圖(控制類別2)

注：
1) 圖為手動復歸時的接線圖。若使用自動復歸時，請將圖中接往X2的接線改接在X3上。此時，無需復歸(RESET)按鈕。
2) 復歸(RESET)按鈕請使用瞬動型開關。 SF-C13端子排列圖

進行光幕傳感器側的配線時，請另行配備端子座。

使用指南

部件說明和功能

說　明 功　能

投光器 1 光軸對齊指示燈
[RECEPTION]
(紅色/綠色LED 上部：最上端光軸入光時紅色燈閃爍，傳感器上部入光時紅色燈亮起。
中上部：傳感器中上部入光時紅色燈亮起。
中下部：傳感器中下部入光時紅色燈亮起。
下部：最下端光軸入光時紅色燈閃爍，傳感器下部入光時紅色燈亮起。
所有光軸入光時(上部，中上部，中下部，下部)綠色燈亮起。

2 工作狀態指示燈
[OSSD] (注1)
(紅色/綠色LED) 控制輸出(OSSD)為OFF時紅色燈亮起，控制輸出(OSSD)為ON時綠色燈亮起。

3 投光停止指示燈
[HALT]
(橙色LED) 投光停止時亮起

4 錯誤指示燈
[FAULT]
(黃色LED) 傳感器出現錯誤時亮起或閃爍。(注2)
亮起：內部電路故障
閃爍：內部電路的噪音，電源或故障影響

受光器 1 光軸對齊指示燈
[RECEPTION]
(紅色/綠色LED) 上部：最上端光軸入光時紅色燈閃爍，傳感器上部入光時紅色燈亮起。
中上部：傳感器中上部入光時紅色燈亮起。
中下部：傳感器中下部入光時紅色燈亮起。
下部：最下端光軸入光時紅色燈閃爍，傳感器下部入光時紅色燈亮起。
所有光軸入光時(上部，中上部，中下部，下部)綠色燈亮起。

2 OSSD指示燈(注3)
[OSSD]
(紅色/綠色LED) 控制輸出為(OSSD)OFF時紅色燈亮起，控制輸出(OSSD)為ON時綠色燈亮起。

3 不穩定入光指示燈
[STB.]
(橙色/綠色LED) 入光不穩定時(入光量約為控制輸出工作水平的100～115%)，橙色LED亮起：入光穩
定時(入光量約為控制輸出工作水平的115～140%)或遮光時，無LED亮起；入光穩定
時(入光量約為控制輸出工作水平的140%以上)，綠色LED亮起。

4 錯誤指示燈
[FAULT]
(黃色LED) 傳感器出現錯誤時亮起或閃爍。(注2)
亮起：OSSD電路錯誤。(請與經銷商聯系)
1次閃爍：受到外來光的錯誤
2次以上閃爍(注4)：噪音，電源或內部電路的故障影響

注：
1) 工作狀態指示燈顏色據OSSD的ON/OFF狀態變化，故傳感器上工作狀態指示燈標為OSSD。
2) 錯誤指示燈閃爍周期如下。閃爍次數表示是何種錯誤發生，閃爍間隔為1秒。

3) 2003年6月后生產的SF2-A系列中，“穩定入光指示燈(橙色/綠色LED)”取代“不穩定入光指示燈(橙色LED)”。4) 2003年6月后生產的SF2-A系列中，“2次以上閃爍”取代“2次閃爍”。

接線

參照使用本裝置地區的相應規格。另外，確保采取所有必要措施以避免由于接地錯誤而可能引起的危險操作錯誤。

· 請確認在電源關閉狀態下進行接線。
· 請確認電源電壓在額定范圍內變化。
· 如果電源是由商用開關調節器提供，請確保電源機架接地端子(F.G)接地。
· 如果在該產品附近使用產生噪音的設備(開關調節器、轉換發動機等)，請將設備機架接地端子(F.G)接地。
· 請勿將電線與高壓線或電源線一起或在同一管線內運行線路，這可能會由于感應而引起障。

其他

· 電源接通后的短時間(2秒)內，請勿使用。
· 避免灰塵，污垢和水蒸氣。
· 請勿將傳感器與水、油、油脂或有機溶液，或稀釋劑等直接接觸。
· 請勿將傳感器直接暴露于快速啟動燈或高頻照明設備的熒光下，這會影響檢測性能。

· 在“PSDI模式”下，本裝置不可以作為起動裝置使用。
· 該傳感器是Type2電感保護設備，因此只可在實現了歐洲標準EN 954-1的2，1和B類控制(控制體系相關安全目錄)的情況下使用，該傳感器決不可以用于任何4類設備，如按壓機器，也不可用于3類設備。

· 此目錄是選擇合適產品的向導。使用產品前請參閱產品附帶的使用說明書。

·電源接通后的短時間(2秒)內，請勿使用。
· 避免灰塵，污垢和水蒸氣。
· 請勿將傳感器與水、油、油脂或有機溶液，或稀釋劑等直接接觸。
· 請勿將傳感器直接暴露于快速啟動燈或高頻照明設備的熒光下，這會影響檢測性能。

檢測領域

· 安裝機器時，確保人體必須完全通過檢測區才能到達機器危險處。如果未檢測到人體會導致重傷甚至死亡。
· 請勿使用任何反射型或回歸反射型設備。

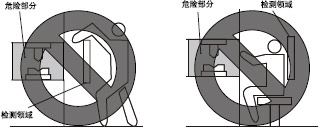

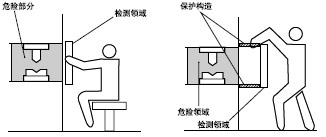

正確的安裝方法

錯誤的安裝方法

安全距離

· 正確計算安全距離，檢測領域及機器危險部分應始終保持安全距離或大于安全距離。若錯誤計算安全距離或沒有保持安全距離，會導致重傷甚或死亡。
· 設計系統前，請參閱安裝使用設備的相關地區標準。

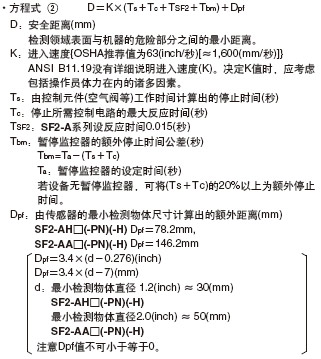

· 當人垂直移向(正常進入)傳感器檢測區時，安全距離的計算依據以下方程式。(關于方程式，請根據最新的規格確認。)

適用于歐洲(根據EN 999) 適用于美國(根據 ANSI B11.19)

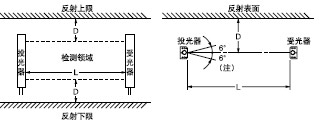

反射表面的影響

安裝傳感器時應考慮到周圍反射面的影響并采取適當?shù)拇胧�。否則若傳感器檢測不到，會導致重傷甚至死亡。
· 請在傳感器和反射面之間保持以下給出的最小距離。

投光器和
受光器之間
的距離L 允許設定
距離D

0.3～3m 0.31m

3～7m L×tanθ θ6°＝L×0.105(m)

側視界 頂視界 注：傳感器的有效開口角按IEC 61496-2/UL 61496-2的要求是±5°(L>3m)，但遠離反射表面安裝時，超過±6°時會導致對齊錯誤。

安裝

· 電纜的最小彎曲半徑為R30mm。安裝傳感器時應考慮電纜彎曲半徑。

傳感器安裝支架(MS-SF2N-1/3/5)的安裝

· 據安裝方向(側面或后部)選擇傳感器安裝支架，暫時用2個M3六邊形插頭螺栓(長5mm)固定支架以便調整角度。光軸對齊后再完全擰緊。安裝傳感器時，緊固扭矩應為0.6N·m以下。

<后部安裝> <側面安裝>

<中心安裝支架> 安裝調節范圍

注：復合光軸傳感器需嫁連支撐支架(20mm光軸間距型：36光軸以上，40mm光軸間距型： 1 8 光軸以上) ，不可將中心安裝支架(MS-SF2N-5)安裝于鋁架上。

嫁連支撐支架(MS-SF2N-2/4，MS-SF4A-H2/H4)的安裝

1 .把托盤放置在U形后部/側面支撐支架上，用M3平頭螺絲(長10mm)暫時固定。
2 .用M4六邊形插頭螺栓(長10mm)暫時把L形嫁連支撐支架固定在U形后部/側面上。

<后部安裝>
MS-SF2N-2/MS-SF4A-H2 (U形后部支撐支架、托盤) <側面安裝>
MS-SF2N-4/MS-SF4A-H4 (U形側面支撐支架、托盤)

注：以上圖例只適用于MS-SF2N-2/4。MS-SF4A-H2/H4形狀不同。

自我診斷功能/投光停止

警報輸出

為了保證安全，至少一天自我診斷一次。

務必使用警報輸出。

· 如果檢測輸入線路開啟45ms以上，或接到Vs－1.5V～Vs(PNP輸出型：0～＋1.5V)，正常工作時除了內部自我診斷，還進行細節自我診斷。自我診斷時若未發現不正常情況，此后投光停止輸入若仍持續開通，就進入投光停止狀態。自我診斷時若發現不正常情況，設備會立即進入鎖定狀態，控制輸出(OSSD)和警報輸出固定在OFF狀態。
· 自我診斷時若未發現不正常情況，此后投光停止輸入若仍持續開通，就進入投光停止狀態。投光停止時，控制輸出(OSSD)和警報輸出變?yōu)镺FF。通過這個功能，外部噪音，控制輸出(OSSD)和警報輸出的不正常狀況所引起的故障就可以從裝備端確定下來。 · 由于控制輸出(OSSD)不可把源于外部短路所引起的錯誤傳達給
裝備端，警報輸出就發出警報信號。設計一個在輸出控制輸出(OSSD)或警報輸出時可停止設備的系統。

時間表 時間表

尺寸(單位：mm)

SF2-AH□(-PN) SF2-AA□(-PN) 傳感器

裝配尺寸

傳感器安裝支架和嫁連支撐支架的安裝圖。

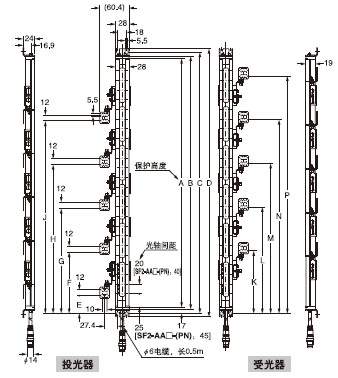

<后部安裝>

型   號 A B C D E F G H J K L M N P

SF2-AH8(-PN)
SF2-AA4(-PN) 190 202 222 232 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH12(-PN)
SF2-AA6(-PN) 270 282 302 312 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH16(-PN)
SF2-AA8(-PN) 350 362 382 392 ---- ---- --- ---- ---- ---- ---- ---- ---- ----

SF2-AH20(-PN)
SF2-AA10(-PN) 430 442 462 472 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH24(-PN)
SF2-AA12(-PN) 510 522 542 552 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH28(-PN)
SF2-AA14(-PN) 590 602 622 632 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH32(-PN)
SF2-AA16(-PN) 670 682 702 712 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH36(-PN)
SF2-AA18(-PN) 750 762 782 792 337 ---- ---- ---- ---- 433 ---- ---- ---- ----

SF2-AH40(-PN)
SF2-AA20(-PN) 830 842 862 872 377 ---- ---- ---- ---- 473 ---- ---- ---- ----

SF2-AH48(-PN)
SF2-AA24(-PN) 990 1,002 1,022 1,032 377 537 ---- ---- ---- 473 633 ---- ---- ----

SF2-AH56(-PN)
SF2-AA28(-PN) 1,150 1,162 1,182 1,192 377 537 697 ---- ---- 473 633 793 ---- ----

SF2-AH64(-PN)
SF2-AA32(-PN) 1,310 1,322 1,342 1,352 457 617 777 ---- ---- 553 713 873 ---- ----

SF2-AH72(-PN)
SF2-AA36(-PN) 1,470 1,482 1,502 1,512 537 697 857 ---- ---- 633 793 953 ---- ----

SF2-AH80(-PN)
SF2-AA40(-PN) 1,630 1,642 1,662 1,672 537 697 857 1,017 ---- 633 793 953 1,113 ----

SF2-AH88(-PN)
SF2-AA44(-PN) 1,790 1,802 1,822 1,832 537 697 857 1,017 1,177 633 793 953 1,113 1,273

SF2-AH96(-PN)
SF2-AA48(-PN) 1,950 1,962 1,982 1,992 617 777 937 1,097 1,257 713 873 1,033 1,193 1,353

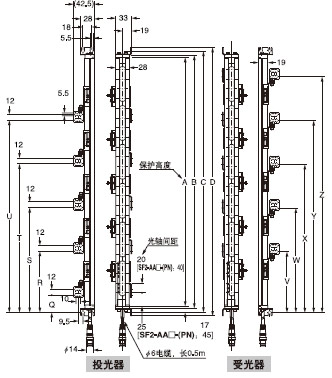

<側面安裝>

型   號 A B C D Q R S T U V W X Y Z

SF2-AH8(-PN)
SF2-AA4(-PN) 190 202 222 232 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH12(-PN)
SF2-AA6(-PN) 270 282 302 312 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH16(-PN)
SF2-AA8(-PN) 350 362 382 392 ---- ---- --- ---- ---- ---- ---- ---- ---- ----

SF2-AH20(-PN)
SF2-AA10(-PN) 430 442 462 472 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH24(-PN)
SF2-AA12(-PN) 510 522 542 552 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH28(-PN)
SF2-AA14(-PN) 590 602 622 632 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH32(-PN)
SF2-AA16(-PN) 670 682 702 712 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH36(-PN)
SF2-AA18(-PN) 750 762 782 792 340 ---- ---- ---- ---- 430 ---- ---- ---- ----

SF2-AH40(-PN)
SF2-AA20(-PN) 830 842 862 872 380 ---- ---- ---- ---- 470 ---- ---- ---- ----

SF2-AH48(-PN)
SF2-AA24(-PN) 990 1,002 1,022 1,032 380 540 ---- ---- ---- 470 630 ---- ---- ----

SF2-AH56(-PN)
SF2-AA28(-PN) 1,150 1,162 1,182 1,192 380 540 700 ---- ---- 470 630 790 ---- ----

SF2-AH64(-PN)
SF2-AA32(-PN) 1,310 1,322 1,342 1,352 460 620 780 ---- ---- 550 710 870 ---- ----

SF2-AH72(-PN)
SF2-AA36(-PN) 1,470 1,482 1,502 1,512 540 700 860 ---- ---- 630 790 950 ---- ----

SF2-AH80(-PN)
SF2-AA40(-PN) 1,630 1,642 1,662 1,672 540 700 860 1,020 ---- 630 790 950 1,110 ----

SF2-AH88(-PN)
SF2-AA44(-PN) 1,790 1,802 1,822 1,832 540 700 860 1,020 1,180 630 790 950 1,110 1,270

SF2-AH96(-PN)
SF2-AA48(-PN) 1,950 1,962 1,982 1,992 620 780 940 1,100 1,260 710 870 1,030 1,190 1,350

SF2-AH□(-PN)-H SF2-AA□(-PN)-H 傳感器

裝配尺寸

傳感器安裝支架和嫁連支撐支架的安裝圖。

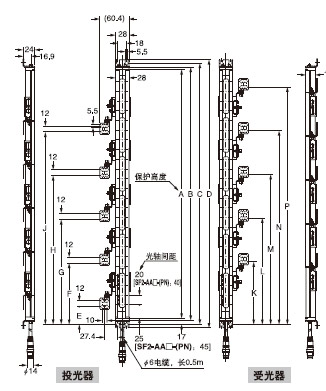

<后部安裝>

型   號 A B C D E F G H J K L M N P

SF2-AH8(-PN)-H
SF2-AA4(-PN)-H 190 202 222 232 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH12(-PN)-H
SF2-AA6(-PN)-H 270 282 302 312 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH16(-PN)-H
SF2-AA8(-PN)-H 350 362 382 392 ---- ---- --- ---- ---- ---- ---- ---- ---- ----

SF2-AH20(-PN)-H
SF2-AA10(-PN)-H 430 442 462 472 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH24(-PN)-H
SF2-AA12(-PN)-H 510 522 542 552 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH28(-PN)-H
SF2-AA14(-PN)-H 590 602 622 632 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH32(-PN)-H
SF2-AA16(-PN)-H 670 682 702 712 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH36(-PN)-H
SF2-AA18(-PN)-H 750 762 782 792 337 ---- ---- ---- ---- 433 ---- ---- ---- ----

SF2-AH40(-PN)-H
SF2-AA20(-PN)-H 830 842 862 872 377 ---- ---- ---- ---- 473 ---- ---- ---- ----

SF2-AH48(-PN)-H
SF2-AA24(-PN)-H 990 1,002 1,022 1,032 377 537 ---- ---- ---- 473 633 ---- ---- ----

SF2-AH56(-PN)-H
SF2-AA28(-PN)-H 1,150 1,162 1,182 1,192 377 537 697 ---- ---- 473 633 793 ---- ----

SF2-AH64(-PN)-H
SF2-AA32(-PN)-H 1,310 1,322 1,342 1,352 457 617 777 ---- ---- 553 713 873 ---- ----

SF2-AH72(-PN)-H
SF2-AA36(-PN)-H 1,470 1,482 1,502 1,512 537 697 857 ---- ---- 633 793 953 ---- ----

SF2-AH80(-PN)-H
SF2-AA40(-PN)-H 1,630 1,642 1,662 1,672 537 697 857 1,017 ---- 633 793 953 1,113 ----

SF2-AH88(-PN)-H
SF2-AA44(-PN)-H 1,790 1,802 1,822 1,832 537 697 857 1,017 1,177 633 793 953 1,113 1,273

SF2-AH96(-PN)-H
SF2-AA48(-PN)-H 1,950 1,962 1,982 1,992 617 777 937 1,097 1,257 713 873 1,033 1,193 1,353

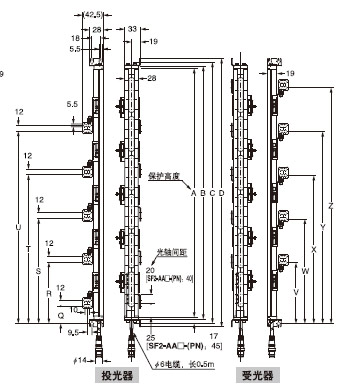

<側面安裝>

型   號 A B C D Q R S T U V W X Y Z

SF2-AH8(-PN)-H
SF2-AA4(-PN)-H 190 202 222 232 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH12(-PN)-H
SF2-AA6(-PN)-H 270 282 302 312 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH16(-PN)-H
SF2-AA8(-PN)-H 350 362 382 392 ---- ---- --- ---- ---- ---- ---- ---- ---- ----

SF2-AH20(-PN)-H
SF2-AA10(-PN)-H 430 442 462 472 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH24(-PN)-H
SF2-AA12(-PN)-H 510 522 542 552 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH28(-PN)-H
SF2-AA14(-PN)-H 590 602 622 632 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH32(-PN)-H
SF2-AA16(-PN)-H 670 682 702 712 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH36(-PN)-H
SF2-AA18(-PN)-H 750 762 782 792 340 ---- ---- ---- ---- 430 ---- ---- ---- ----

SF2-AH40(-PN)-H
SF2-AA20(-PN)-H 830 842 862 872 380 ---- ---- ---- ---- 470 ---- ---- ---- ----

SF2-AH48(-PN)-H
SF2-AA24(-PN)-H 990 1,002 1,022 1,032 380 540 ---- ---- ---- 470 630 ---- ---- ----

SF2-AH56(-PN)-H
SF2-AA28(-PN)-H 1,150 1,162 1,182 1,192 380 540 700 ---- ---- 470 630 790 ---- ----

SF2-AH64(-PN)-H
SF2-AA32(-PN)-H 1,310 1,322 1,342 1,352 460 620 780 ---- ---- 550 710 870 ---- ----

SF2-AH72(-PN)-H
SF2-AA36(-PN)-H 1,470 1,482 1,502 1,512 540 700 860 ---- ---- 630 790 950 ---- ----

SF2-AH80(-PN)-H
SF2-AA40(-PN)-H 1,630 1,642 1,662 1,672 540 700 860 1,020 ---- 630 790 950 1,110 ----

SF2-AH88(-PN)-H
SF2-AA44(-PN)-H 1,790 1,802 1,822 1,832 540 700 860 1,020 1,180 630 790 950 1,110 1,270

SF2-AH96(-PN)-H
SF2-AA48(-PN)-H 1,950 1,962 1,982 1,992 620 780 940 1,100 1,260 710 870 1,030 1,190 1,350

MS-SF2N-1
后部安裝支架(傳感器附件)
MS-SF2N-2
用于SF2-AH□/AA□(-PN)的U形后部安裝嫁連支撐支架[SF2-AH□(-PN)附件,具有36光軸以上 SF2-AA□(-PN)18光軸以上]

U形后部支撐支架
托盤

注：傳感器最大角度調節范圍±15°。詳情請參閱PDF P.176“使用指南”中的“安裝”。

SF-IND-2
光幕傳感器大顯示器(另售)
材質：冷軋?zhí)间?SPCC)(黑色鉻酸鹽)2個1套，U形后部安裝嫁連支撐支架和托盤(注)

注： MS-SF2N-2(U形后部安裝嫁連支撐支架)附帶于以下傳感器上，數目隨之變化。
SF2-AH36(-PN)，SF2-AH40(-PN)，SF2-AA18(-PN)，SF2-AA20(-PN)：1套
SF2-AH48(-PN)，SF2-AA24(-PN)：2套
SF2-AH56(-PN)，SF2-AH64(-PN)，SF2-AH72(-PN)，SF2-AA28(-PN)，
SF2-AA32(-PN)，SF2-AA36(-PN)：3套
SF2-AH80(-PN)，SF2-AA40(-PN)：4套
SF2-AH88(-PN)，SF2-AH96(-PN)，SF2-AA44(-PN)，SF2-AA48(-PN)：5套

MS-SF4A-H2
用于SF2-AH□/AA□(-PN)-H的U形后部安裝嫁連支撐支架[SF2-AH□(-PN)-H附件，具有36光軸以上SF2-AA□(-PN)-H18光軸以上]
MS-SF2N-L
L形嫁連支撐支架[SF2-AH□(-PN)(-H)附件，具有36光軸以上SF2-AA□(-PN)(-H)18光軸以上]

U形后部支撐支架

托盤

材質：冷軋?zhí)间?SPCC)(黑色鉻酸鹽)
1套U形后部安裝嫁連支撐支架和托盤(各2個)(注) 注： MS-SF2N-L(L形嫁連支撐支架)附帶于以下傳感器上，數目隨之變化。
SF2-AH36(-PN)(-H)，SF2-AH40(-PN)(-H)，SF2-AA18(-PN)(-H)，
SF2-AA20(-PN)(-H)：1套
SF2-AH48(-PN)(-H)，SF2-AA24(-PN)(-H)：2套
SF2-AH56(-PN)(-H)，SF2-AH64(-PN)(-H)，SF2-AH72(-PN)(-H)，
SF2-AA28(-PN)(-H)，SF2-AA32(-PN)(-H)，SF2-AA36(-PN)(-H)：3套
SF2-AH80(-PN)(-H)，SF2-AA40(-PN)(-H)：4套
SF2-AH88(-PN)(-H)，SF2-AH96(-PN)(-H)，SF2-AA44(-PN)(-H)，
SF2-AA48(-PN)(-H)：5套

注： MS-SF4A-H2(U形后部安裝嫁連支撐支架)附帶于以下傳感器上，數目隨之變化。
SF2-AH36(-PN)-H，SF2-AH40(-PN)-H，SF2-AA18(-PN)-H，SF2-AA20(-PN)-H：1套
SF2-AH48(-PN)-H，SF2-AA24(-PN)-H：2套
SF2-AH56(-PN)-H，SF2-AH64(-PN)-H，SF2-AH72(-PN)-H，SF2-AA28(-PN)-H，SF2-AA32(-PN)-H，SF2-AA36(-PN)-H：3套
SF2-AH80(-PN)-H，SF2-AA40(-PN)-H：4套
SF2-AH88(-PN)-H，SF2-AH96(-PN)-H，SF2-AA44(-PN)-H，SF2-AA48(-PN)-H：5套

MS-SF2N-5 中心安裝支架(另售)

MS-SF2N-3 側面安裝支架(另售)

傳感器右側安裝

傳感器左側安裝

材質：冷軋?zhí)间?SPCC)(黑色鉻酸鹽)4個支架1套

注：傳感器最大角度調節范圍為15°。詳情請參閱PDF P.176的“使用指南”中的“安裝”。注：傳感器最大角度調節范圍為15°。詳情請參閱PDF P.176的“使用指南”中的“安裝”。

MS-SF2N-4 用于SF2-AH□/AA□(-PN)的U形側面安裝嫁連支撐支架(另售)

U形側面安裝支撐支架 托盤

材質：冷軋?zhí)间?SPCC)(黑色鉻酸鹽)
1套U形側面安裝支撐支架和托盤(各2個)(注)
注： MS-SF2N-4(U形側面安裝嫁連支撐支架)附帶于以下傳感器上，數目隨之變化。
SF2-AH36(-PN)，SF2-AH40(-PN)，SF2-AA18(-PN)，
SF2-AA20(-PN)：1套
SF2-AH48(-PN)，SF2-AA24(-PN)：2套
SF2-AH56(-PN)，SF2-AH64(-PN)，SF2-AH72(-PN)，
SF2-AA28(-PN)，SF2-AA32(-PN)，SF2-AA36(-PN)：3套
SF2-AH80(-PN)，SF2-AA40(-PN)：4套
SF2-AH88(-PN)，SF2-AH96(-PN)，SF2-AA44(-PN)，
SF2-AA48(-PN)：5套

MS-SF4A-H4 用于SF2-AH□/AA□-H的U形側面安裝嫁連支撐支架(另售)

U形側面安裝支撐支架 托盤

材質：冷軋?zhí)间?SPCC)(黑色鉻酸鹽)1套U形側面安裝支撐支架和托盤(各2個)(注)

注： MS-SF4A-H4(U形側面安裝嫁連支撐支架)附帶于以下傳感器上，數目隨之變化。
SF2-AH36(-PN)-H，SF2-AH40(-PN)-H，SF2-AA18(-PN)-H，
SF2-AA20(-PN)-H：1套
SF2-AH48(-PN)-H，SF2-AA24(-PN)-H：2套
SF2-AH56(-PN)-H，SF2-AH64(-PN)-H，SF2-AH72(-PN)-H，
SF2-AA28(-PN)-H，
SF2-AA32(-PN)-H，SF2-AA36(-PN)-H：3套
SF2-AH80(-PN)-H，SF2-AA40(-PN)-H：4套
SF2-AH88(-PN)-H，SF2-AH96(-PN)-H，SF2-AA44(-PN)-H，
SF2-AA48(-PN)-H：5套
