通過適當?shù)某杀緦崿F(xiàn)國際基準的安全設計… 區域傳感器時代跨入光幕傳感器時代

SUNX提議使用應對風險等級的最佳設備，同時考慮安全設計和成本平衡兩方面。 國際基準的安全設計 適當?shù)某杀?/STRONG>

應對風險等級的安全解決方案——類型2&類型4

全球備齊安全相關法規需要應對風險等級的安全設計。

工作環境中的“安全”是指每個人在工作中所需要的環境以及廠商和設備對于這些人員的安全保障。風險評估是安全設計實施的必要部分。風險評估將遵循諸如“人為失誤”，“設備故障”等的國際標準準則。“風險評估”是評定風險和針對風險等級采取相應安全措施的步驟。對于安全設計其起點是需要考慮所有的風險，然后按照風險優先順序，針對這些風險而采取相應的措施。

安全設計相關的法規在全世界內正在發展 安全設計思想包括在基于全世界正在使用的ISO/IEC上的業界規格內。

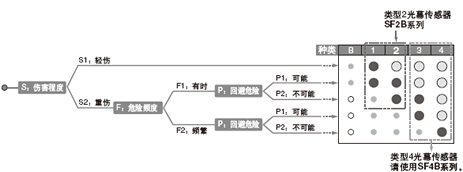

根據風險評估作出的風險診斷

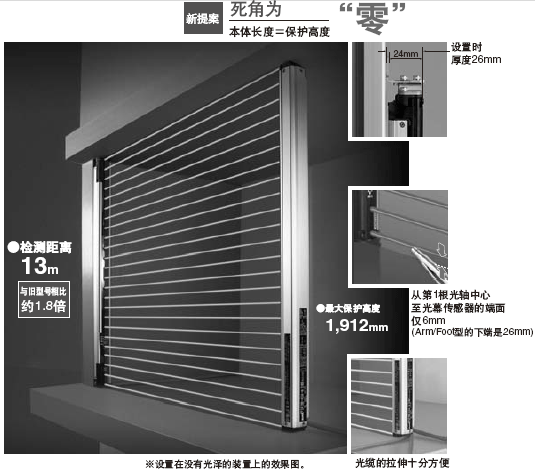

小型·長距離死角為“零”。不僅適合國際安全規格，而且實現了優良的基本性能。

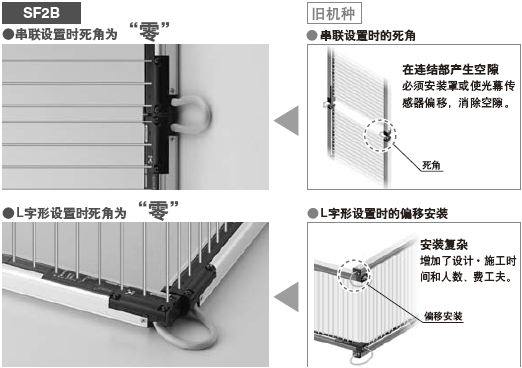

死角為“零”<新提案>

本體長度＝保護高度，因此可高效安裝。
實現無死角的檢測區域。串聯連接時，光幕傳感器之間的接縫處，不會因死角而產生危險的開口部�？蓪崿F(xiàn)更簡單且緊湊的裝置。

根據需要可作不同的調節

備有保護高度168mm～1,912mm的豐富的調節范圍。 根據最小檢測物體的大小不同，備有2種類型，并且通過在光幕傳感器上連接串聯連接專用輔助傳感器(另售)，最多可串聯連接3套(合計光軸數最多128根。但是SF2B-A□串聯連接2套時是96光軸，串 聯連接3套時是64光軸)。

Arm/Foot型 SF2B-A□ 最小檢測物體φ47mm (光軸間距40mm) Hand型 SF2B-H□ 最小檢測物體φ27mm (光軸間距20mm)

最多可串聯連接3套

Hand型和Arm/Foot型也可混在一起。

外亂光·相互干擾，還有煙霧… 即使在惡劣環境下也能發揮非常可靠的性能。

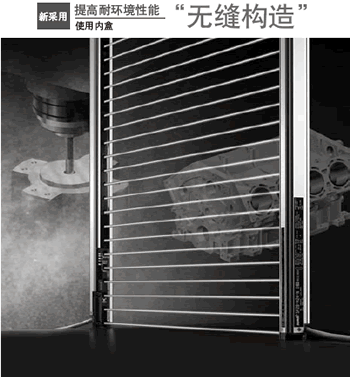

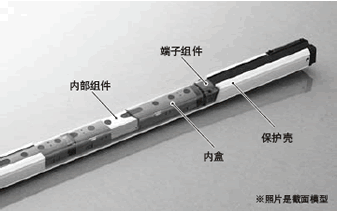

減少接縫的無縫構造防止油霧及灰塵進入 用筒狀的內盒保護內部組件。盡可能消除了油霧及灰塵等的進入口、組件及透鏡面等的縫隙(接縫)。 [保護構造是IP65(IEC)。]

保護光幕傳感器并防止故障

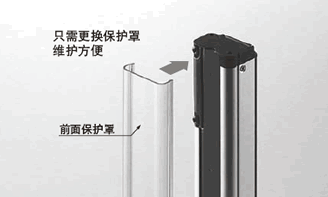

保護檢測面的前面保護罩 即使將光幕傳感器設置在油漬及焊接飛濺等惡劣環境中也可保護檢測面。(另售)

國際安全規格的干擾對策 縮小光芒，減少干擾 國際安全規格IEC 61496-2中指出為了提高光幕傳感器的耐干擾性能，如果光的開口角使用類型2，規定角度縮小為±5°(L＞3m)以下。

繼承了在以前的光幕傳感器的實際業績上證實了的先進的※ ELCA機能。抑制相互干擾·外亂光的影響。

沒有防干擾線，減少相互干擾 自動轉換光幕傳感器的掃描同步裝置，減少相互干擾。

減少外亂光引起的誤動作 基于雙掃描方式、重試處理等SUNX獨有的新功能，減少來自周邊設備的瞬間外亂光影響。

從啟動到保護·維護追求便利性。

便利的工具能輕松的進行啟動時的光軸調整。

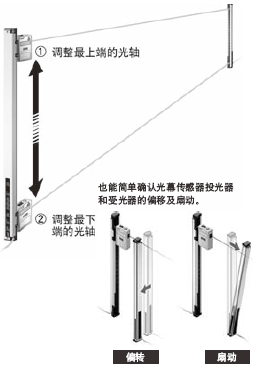

一眼即可確認入光位置的光軸對齊指示燈 光軸對齊指示燈將光幕傳感器的光軸分成4等份顯示。作為光軸對齊的基準的最下端(或，最上端)的光軸對齊時，LED呈紅色閃爍。然后，光軸對齊的部分依次亮紅燈，如果所有光軸入光則所有LED亮綠燈。而且如果入光量十分充足，再加上亮起的穩定入光指示燈(STB.)，可更穩定地進行設置。

在設備接入電源前可調整光軸 光軸調整器SF-LAT-2B(另售)采用易見的激光光點光軸可快速進行光軸調整。因為這是用干電池工作的，所以可以在光幕傳感器接入電源前進行調整。

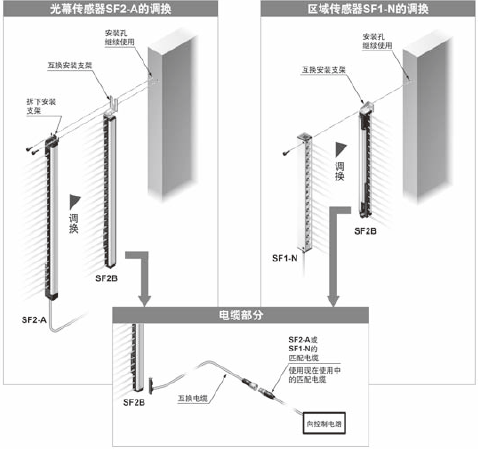

不論國內外，還是新舊生產線，統一維修零件<新提案>

幫助解決裝置啟動時的電氣系統故障

一眼即可確認錯誤內容！裝備數字錯誤指示燈時常檢光幕傳感器的電纜誤接線·斷線·短路及內部電路異常和異常入光等。萬一發生問題時，也能通過數字指示告知錯誤內容。無需像以前那樣費時間去數LED的閃爍次數，一眼即可確認錯誤內容，如果設備啟動時發生問題和進行維護，通過電話等即可順利進行技術支持。

<便利性> 根據傳達錯誤號碼 通過電話順利進行技術支持

國際基準的安全設計

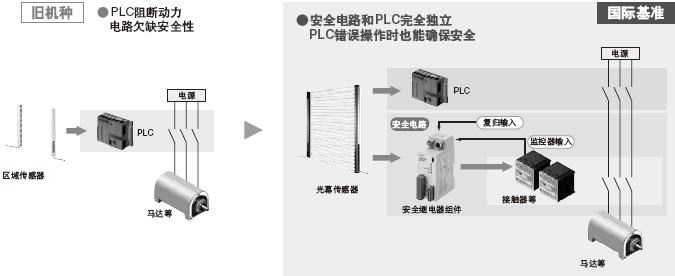

※區域傳感器和光幕傳感器的安全設計上的區別 類型2光幕傳感器和區域傳感器上，傳感器異常時，是否進行OFF工作的可靠性大不一樣。

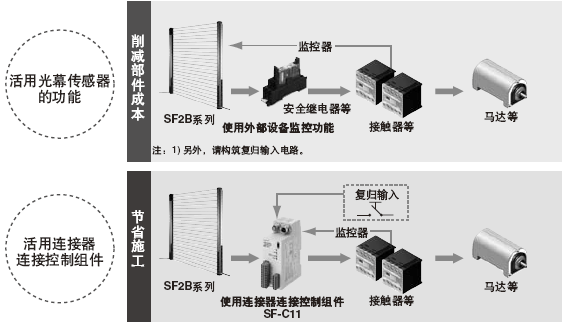

滿足國際基準的安全電路設計

可以選擇的安全電路

將實現安全電路的簡單構造-簡單施工的連接器連接控制組件排在一條直線上 將適合國際安全規格的光幕傳感器的周邊電路集中到一臺上。減少構筑電路的時間。

SF-C11

●單觸連接 與光幕傳感器的接線是單觸連接�？s短了施工和交換時間。

●無需設定扭矩的簡單施工 進行光幕傳感器以外的接線的端子座采用彈觸式。無需設定端子的緊固扭矩。

●采用分離式端子座，減少維護工作量 采用分離式端子座。維護時無需重新接線。

也備有薄型控制組件SF-C13 細長設計 實現了厚度22.5mm。即使在盤內僅有的空間里也能安裝。

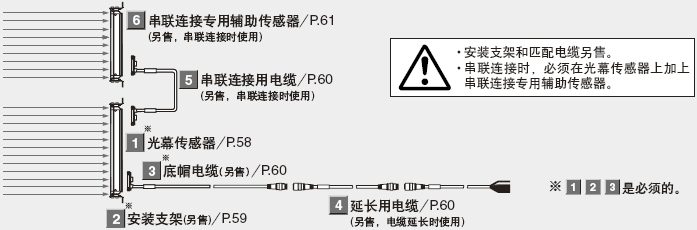

商品構成

訂購指南

1 光幕傳感器 光幕傳感器主體不附帶安裝支架和底帽電纜。請另行訂購。

種類		形狀	檢測距離(注1) (有效距離)	型號		光軸數	保護高度
				NPN輸出型	PNP輸出型

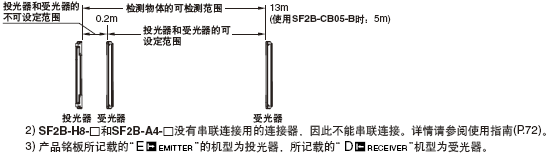

Hand型	最小 檢測 物體 f27A (20A間距)		0.2～13m 互換光纜 使用SF2B-CB05-B 時：0.2～5m	SF2B-H8-N(注2)	SF2B-H8-P(注2)	8	168
				SF2B-H12-N	SF2B-H12-P	12	232
				SF2B-H16-N	SF2B-H16-P	16	312
				SF2B-H20-N	SF2B-H20-P	20	392
				SF2B-H24-N	SF2B-H24-P	24	472
				SF2B-H28-N	SF2B-H28-P	28	552
				SF2B-H32-N	SF2B-H32-P	32	632
				SF2B-H36-N	SF2B-H36-P	36	712
				SF2B-H40-N	SF2B-H40-P	40	792
				SF2B-H48-N	SF2B-H48-P	48	952
				SF2B-H56-N	SF2B-H56-P	56	1,112
				SF2B-H64-N	SF2B-H64-P	64	1,272
				SF2B-H72-N	SF2B-H72-P	72	1,432
				SF2B-H80-N	SF2B-H80-P	80	1,592
				SF2B-H88-N	SF2B-H88-P	88	1,752
				SF2B-H96-N	SF2B-H96-P	96	1,912
Arm/Foot型	最小 檢測 物體 φ 47 A( 40 A 間距)		0.2～13m 互換光纜 使用SF2B-CB05-B 時：0.2～5m	SF2B-A4-N(注2)	SF2B-A4-P(注2)	4	168
				SF2B-A6-N	SF2B-A6-P	6	232
				SF2B-A8-N	SF2B-A8-P	8	312
				SF2B-A10-N	SF2B-A10-P	10	392
				SF2B-A12-N	SF2B-A12-P	12	472
				SF2B-A14-N	SF2B-A14-P	14	552
				SF2B-A16-N	SF2B-A16-P	16	632
				SF2B-A18-N	SF2B-A18-P	18	712
				SF2B-A20-N	SF2B-A20-P	20	792
				SF2B-A24-N	SF2B-A24-P	24	952
				SF2B-A28-N	SF2B-A28-P	28	1,112
				SF2B-A32-N	SF2B-A32-P	32	1,272
				SF2B-A36-N	SF2B-A36-P	36	1,432
				SF2B-A40-N	SF2B-A40-P	40	1,592
				SF2B-A44-N	SF2B-A44-P	44	1,752
				SF2B-A48-N	SF2B-A48-P	48	1,912

2 安裝支架 光幕傳感器主體不附帶安裝支架，請務必購買。

品名			形狀	型號	說明
標準安裝支架				MS-SF2B-1	用于光幕傳感器背面及側面安裝 用的安裝支架。 (4個投光器和受光器用1套)
無死角安裝支架				MS-SF2B-3	安裝支架不必溢出保護高度(光幕 傳感器長度)，可安裝光幕傳感器。 (4個投光器和受光器用1套)
互換安裝支架	SF2-A/ SF2-N用	背面、側面安裝用		MS-SF2B-5	SF2-A/SF2-N系列的調換時使用。 (4個投光器和受光器用1套)
	SF1-N/ NA40用	背面安裝用		MS-SF2B-4	使用傳感器安裝支架 MS-SF1-1/MS-NA40-1的SF1-N/ NA40系列的調換時使用。 (4個投光器和受光器用1套)
	NA40用	側面安裝用		MS-SF2B-6	側面安裝(直接安裝)的NA40系列 的調換時使用。 (4個投光器和受光器用1套)
	SF1-N用	側面安裝用		MS-SF2B-7	側面安裝(直接安裝)的SF1-N系列 的調換時使用。 (4個投光器和受光器用1套)

MS-SF2B-1	MS-SF2B-3	MS-SF2B-5
MS-SF2B-6	MS-SF2B-7	MS-SF2B-4

3 4 5 匹配電纜/延長電纜/串聯連接電纜 (光幕傳感器主體不附帶匹配電纜，請務必購買。)

種類				形狀	型號	說明
8 芯 電 纜	3 底帽 電纜	散 裝 線			SF2B-CCB3	電纜長3m 主體重量約370g(2根)	連接到光幕傳感器主體，接線或連接到控制組件SF-C13時使用。2根投光器和受光器用1套，電纜外徑：f6mm 電纜顏色：投光器用是灰色， 受光器用是灰色(帶黑線) 最小彎曲半徑：R6mm
					SF2B-CCB7	電纜長7m 主體重量約820g(2根)
					SF2B-CCB10	電纜長10m 主體重量約1,160g(2根)
					SF2B-CCB15	電纜長15m 主體重量約1,720g(2根)
		連 接 器			SF2B-CB05	電纜長0.5m 主體重量約95g(2根)	連接到光幕傳感器主體，連接到延長用電纜或控制組件SF-C11時使用。 2根投光器和受光器用1套，電纜外徑：f6mm 連接器最大外徑：f14mm 電纜顏色：投光器用灰色，受光器用灰色(帶黑線) 連接器顏色：投光器用灰色，受光器用黑色 最小彎曲半徑：R6mm
					SF2B-CB5	電纜長5m 主體重量約620g(2根)
					SF2B-CB10	電纜長10m 主體重量約1,200g(2根)
	4 延長 用電纜	散 裝 線			SFB-CC3	電纜長3m 主體重量約380g(2根)	電纜延長或連接到控制組件SF-C13時使用。 2根投光器和受光器用1套，電纜外徑：f6mm 連接器最大外徑：f14mm 電纜顏色：投光器用灰色，受光器用灰色(帶黑線) 最小彎曲半徑：R6mm
					SFB-CC10	電纜長10m 主體重量約1,200g(2根)
		兩 端 均 帶 連 接 器	投 光 器 用		SFB-CCJ10E	電纜長10m 主體重量580g(1根)	電纜延長或連接到控制組件SF-C11時使用。 投光器和受光器用各1根，電纜外徑：f6mm 連接器最大外徑：f14mm 電纜顏色：投光器用灰色，受光器用灰色(帶黑線) 連接器顏色：投光器用灰色，受光器用黑色 最小彎曲半徑：R6mm
			受 光 器 用		SFB-CCJ10D	電纜長10m 主體重量600g(1根)
	3 互換 電纜 (底帽電纜)	SF2-A/ SF2-N用		※關于互換電纜的接線，請與我們聯系。	SF2B-CB05-A	電纜長0.5m 主體重量95g(2根)	SF2-A/SF2-N系列調換時使用�？芍苯舆B接到帶連接器的電纜SF2N-CC□，順利調換到SF2B系列。 2根投光器和受光器用1套，電纜外徑：f6mm 連接器最大外徑：f14mm 電纜顏色：投光器用灰色，受光器用灰色(帶黑線) 連接器顏色：投光器用灰色，受光器用黑色 最小彎曲半徑：R6mm
4 芯 電 纜		SF1-N/ NA40用			SF2B-CB05-B	電纜長0.5m 主體重量95g(2根)	SF1-N/NA40系列調換時使用。可直接連接到SF1-CC□/NA40-CC□，順利調換到SF2B系列。2根投光器和受光器用1套，電纜外徑：f6mm 連接器最大外徑：f14mm 電纜顏色：投光器用灰色， 受光器用灰色(帶黑線) 連接器顏色：投光器用灰色，受光器用黑色 最小彎曲半徑：R6mm
5串聯連接用電纜				※和串聯連接專用輔助傳感器一起使用	SF2B-CSL01	電纜長0.1m 主體重量70g(2根)	串聯連接光幕傳感器和串聯連接專用輔助傳感器時使用。2根投光器和受光器用1套(投光器和受光器用相同) 電纜外徑：f6mm 電纜顏色：灰色(投光器和受光器用相同) 最小彎曲半徑：R6mm
					SF2B-CSL05	電纜長0.5m 主體重量120g(2根)

※互換功能

6 串聯連接專用輔助傳感器 串聯連接專用輔助傳感器的NPN型和PNP型相同。另外，不能在單體上使用。請務必和光幕傳感器配套使用。

種類		形狀	檢測距離(注1) (有效距離)	型號	光軸數	保護高度 (mm)(注4)	消耗電流 (注5)
H a n d 型	最 小 檢 測 物 體 φ 27 A (間 距 為 20 A)		0.2～13ｍ (光幕傳感器側互換電纜使用SF2B-CB05-B時：0.2~5m)	SF2B-H8SL(注2)	8	168	投光器：20mA以下 受光器：25mA以下
				SF2B-H12SL	12	232
				SF2B-H16SL	16	312	投光器：20mA以下 受光器：35mA以下
				SF2B-H20SL	20	392
				SF2B-H24SL	24	472	投光器：30mA以下 受光器：45mA以下
				SF2B-H28SL	28	552
				SF2B-H32SL	32	632	投光器：30mA以下 受光器：55mA以下
				SF2B-H36SL	36	712
				SF2B-H40SL	40	792	投光器：40mA以下 受光器：65mA以下
				SF2B-H48SL	48	952
				SF2B-H56SL	56	1,112	投光器：45mA以下 受光器：85mA以下
				SF2B-H64SL	64	1,272
				SF2B-H72SL	72	1,432	投光器：50mA以下 受光器：105mA以下
				SF2B-H80SL	80	1,592
				SF2B-H88SL	88	1,752	投光器：60mA以下 受光器：125mA以下
				SF2B-H96SL	96	1,912
A r m / F o o t型	最 小 檢 測 物 體 φ 47 A (間 距 40 A)		0.2～13ｍ (光幕傳感器側互換電纜使用SF2B-CB05-B時：0.2~5m)	SF2B-A4SL(注2)	4	168	投光器：15mA以下 受光器：20mA以下
				SF2B-A6SL	6	232
				SF2B-A8SL	8	312	投光器：15mA以下 受光器：25mA以下
				SF2B-A10SL	10	392
				SF2B-A12SL	12	472	投光器：20mA以下 受光器：30mA以下
				SF2B-A14SL	14	552
				SF2B-A16SL	16	632	投光器：20mA以下 受光器：35mA以下
				SF2B-A18SL	18	712
				SF2B-A20SL	20	792	投光器：25mA以下 受光器：40mA以下
				SF2B-A24SL	24	952
				SF2B-A28SL	28	1,112	投光器：25mA以下 受光器：50mA以下
				SF2B-A32SL	32	1,272
				SF2B-A36SL	36	1,432	投光器：30mA以下 受光器：60mA以下
				SF2B-A40SL	40	1,592
				SF2B-A44SL	44	1,752	投光器：35mA以下 受光器：70mA以下
				SF2B-A48SL	48	1,912

配件(另售)

備用零部件(附帶于光幕傳感器)

品名	形狀	型號	說明	嫁連支撐支架
嫁連支撐支架 (注1)		MS-SF2B-2	使光幕傳感器固定在中間位置的安裝支架�？砂惭b在光幕傳感器的背面及側面。	MS-SF2B-2 <背面安裝時> <側面安裝時>
測試桿φ 27		SF2B-TR27	日常檢查用最小檢測物體(φ 27mm), Hand型(最小檢測物體φ 27mm用)

專用控制組件

品名	形狀	型號	適用電纜	說明
連接器連接 控制組件		SF-C11	SF2B-CB□ SFB-CCJ10□	用帶8芯連接器的電纜與光幕傳感器連接。 可對應到控制種類4(與SF2B系列的配套是控制種類2)。
薄型 控制組件		SF-C13	SF2B-CB□ SFB-CCJ10□	用帶8芯連接器的電纜與光幕傳感器連接。 可對應到控制種類4(與SF2B系列的配套是控制種類2)。

前面保護罩

適用光軸數 前面保護罩 隅角鏡 Hand Arm/Foot 型號 有效反射面 8 4 FC-SF2BH-8 RF-SFBH-8 173×72mm 12 6 FC-SF2BH-12 RF-SFBH-12 236×72mm 16 8 FC-SF2BH-16 RF-SFBH-16 316×72mm 20 10 FC-SF2BH-20 RF-SFBH-20 396×72mm 24 12 FC-SF2BH-24 RF-SFBH-24 476×72mm 28 14 FC-SF2BH-28 RF-SFBH-28 556×72mm 32 16 FC-SF2BH-32 RF-SFBH-32 636×72mm 36 18 FC-SF2BH-36 RF-SFBH-36 716×72mm 40 20 FC-SF2BH-40 RF-SFBH-40 796×72mm 48 24 FC-SF2BH-48 RF-SFBH-48 956×72mm 56 28 FC-SF2BH-56 RF-SFBH-56 1,116×72mm 64 32 FC-SF2BH-64 RF-SFBH-64 1,276×72mm 72 36 FC-SF2BH-72 RF-SFBH-72 1,436×72mm 80 40 FC-SF2BH-80 RF-SFBH-80 1,596×72mm 88 44 FC-SF2BH-88 RF-SFBH-88 1,756×72mm 96 48 FC-SF2BH-96 RF-SFBH-96 1,916×72mm

·FC-SF2BH-□ 保護光幕傳感器的檢測面不受飛濺物和油、水等飛散物的損傷。 使用前面保護罩會使檢測距離縮短。關于詳情，請與我們聯系。 檢測距離 — 檢測距離(有效距離) — 使用SF2B-CB05-B時 僅安裝投光器 0.2～11.5m 0.2～4.5m 僅安裝受光器 0.2～11.5m 0.2～4.5m 兩側均安裝投光器和受光器 0.2～10.0m 0.2～4.0m 注：1)檢測距離是指投光器和受光器的可設定范圍，物體在0.2m以下可以被檢測。

品名	形狀	型號	說明	激光光軸對齊器 SF-LAT-2B 光幕傳感器大顯示器 安裝在光幕傳感器的上端。 擰緊光幕傳感器主體的安裝支架和SF-IND-2的安裝支架。 安全繼電器推薦產品指南 松下電工(株)生產 型號：SF系列 迷你接觸器推薦產品指南 松下電工(株)生產 型號：PC-5系列
測試桿φ 47		SF2B-TR47	日常檢查用最小檢測物體(φ 47mm)，Arm/Foot型 (最小檢測物體φ 47mm)用
激光光軸對齊器		SF-LAT-2B	由于激光軸易見，光軸調整可簡單進行。 主要規格 • 電池：1.5V(單3干電池)×2節(可交換) • 電池壽命：連續用約10小時 • 光源：紅色半導體激光2級(IEC/JIS) 最大輸出：1mW、 投光波峰波長：650nm • 周圍溫度：0～＋40°C (注意不可結露) • 材質：ABS(主體殼) 鋁(安裝部分) • 主體重量：約200g(含干電池) • 附件：單3干電池2節
光幕傳感器大顯示器		SF-IND-2	由于連接到光幕傳感器的輔助輸出，可從各角度確認檢測狀態。 主要規格 • 電源電壓：24V DC±15% • 消耗電流：12mA以下 • 指示燈：橙色LED(使用8個) [外部接點ON時亮燈] • 周圍溫度：－10～＋55°C (注意不可結露、結冰) • 材質：POM(外殼)　 聚碳酸脂(罩)　 冷扎碳鋼(SPCC)(支架) • 電纜：0.3mm2芯橡皮絕緣軟電纜，長3m • 重量：約70g(包括支架) I/O電路圖 <與NPN輸出型連接時>

規格

個別規格

SF2B-H□ Hand型

SF2B-A□ Arm/Foot型

一般規格

專用控制組件

注： 1) 在未指定的測定條件下，周圍溫度＝＋20°C。 2) 多個SF-C11或者SF-C13并排使用時，請將裝置的間隔控制在5mm以上。貼近安裝時，周圍溫度與安全輸出的額定電流的關系請參閱右圖。 3) 繼電器壽命因負荷的種類·開關頻率·周圍環境而異。 4) 正極接地時將滑動開關轉換至PNP側，負極接地時將滑動開關轉換至NPN側。

<SF-C11貼近安裝時的定額降低>

<SF-C13貼近安裝時的定額降低>

I/O電路圖和連接圖

NPN輸出型

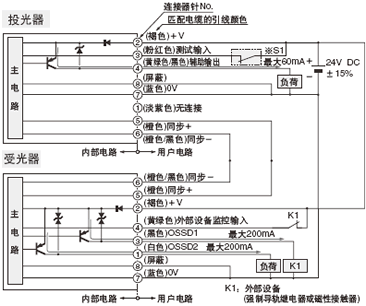

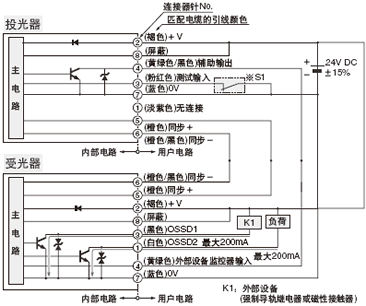

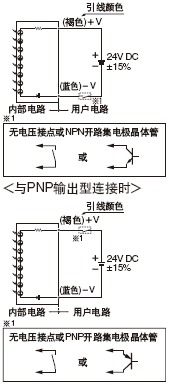

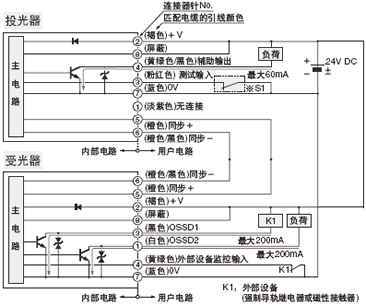

I/O電路圖 <外部設備監控有效時> 注：1) 為不與其他電線接觸，請對未使用的電線進行絕緣處理。 請注意 聯鎖(復歸輸入)電路，請另外構造。 ※S1 開關S1 ·測試輸入 開路：投光停止 0～＋1.5V(流出電流為5mA以下)：投光 <外部設備監控無效時> ·為了使外部設備監控功能無效，請連接輔助輸出和外部設備監控器輸入。此時，請不要在輔助輸出上連接負荷。 注：1) 為不與其他電線接觸，請對未使用的電線進行絕緣處理。 請注意 聯鎖(復歸輸入)電路，請另外構造。 ※S1 開關S1 ·測試輸入 開路：投光停止 0～＋1.5V(流出電流為5mA以下)：投光

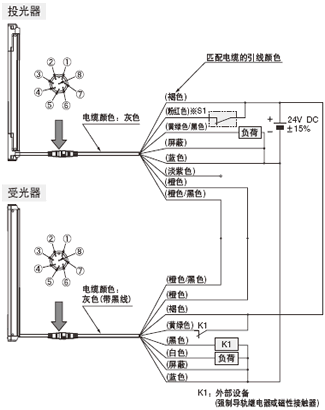

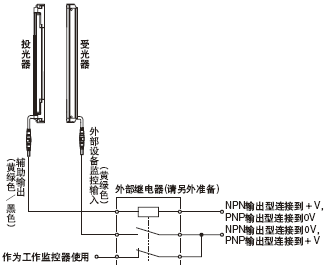

連接圖 <外部設備監控有效時> 注：1) 為不與其他電線接觸，請對未使用的電線進行絕緣處理。 <外部設備監控無效時> 注：1) 為不與其他電線接觸，請對未使用的電線進行絕緣處理。

PNP輸出型 使用底帽電纜SF2B-CCB□、SF2B-CB□時

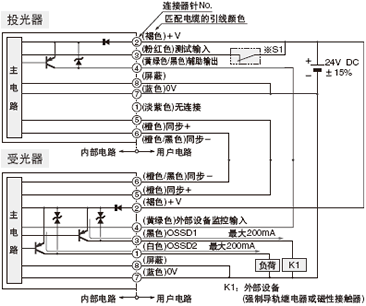

I/O電路圖 <外部設備監控有效時> 請注意 聯鎖(復歸輸入)電路，請另外構造。 ※S1 開關S1 ·測試輸入 開路：投光停止 Vs～Vs－2.5V(流入電流為5mA以下)：投光(注2) 注： 1) 為不與其他電線接觸，請對未使用的電線進行絕緣處理。 2) Vs為使用中的電源電壓。 <外部設備監控無效時> ·為了使外部設備監控功能無效，請連接輔助輸出和外部設備監控輸入。此時，請不要在輔助輸出上連接負荷。 請注意 聯鎖(復歸輸入)電路，請另外構造。 ※S1 開關S1 ·測試輸入 開路：投光停止 Vs～Vs－2.5V(流入電流為5mA以下)：投光(注2) 注：1) 為不與其他電線接觸，請對未使用的電線進行絕緣處理。 2) Vs為使用中的電源電壓。

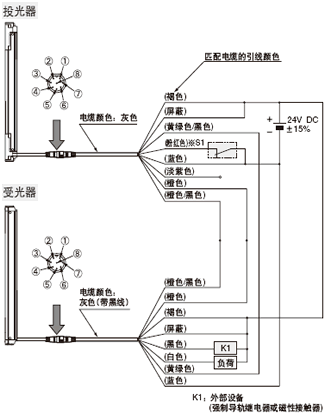

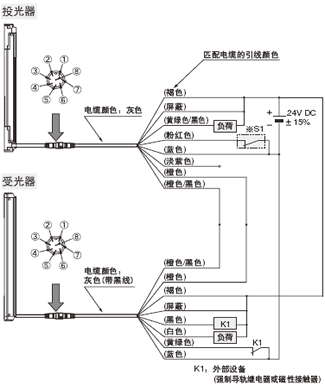

連接圖 <外部設備監控有效時> 注：1) 為不與其他電線接觸，請對未使用的電線進行絕緣處理。 <外部設備監控無效時> 注：1) 為不與其他電線接觸，請對未使用的電線進行絕緣處理。

SF-C11

SF2B系列連接圖(控制種類2)

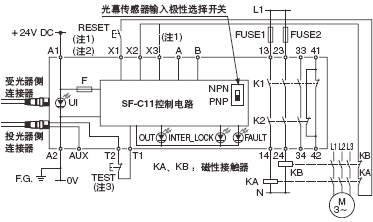

NPN輸出型 ·將光幕傳感器輸入極性選擇開關設定于NPN側，并將正極接地。	注： 1) 上圖為手動復歸時的情況。使用自動復歸時，請將連接到X2的線路重新連接到X3上。此時，無需復歸(RESET)按鈕。 2) 請將暫時性的開關用作復歸(RESET)按鈕。 3) 測試(TEST)按鈕開路時投光停止、短路時投光。如果不使用，請將T1-T2之間短路。但是通過測試桿等遮光，請另外進行自我診斷。

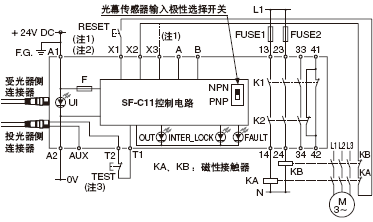

PNP輸出型 ·將光幕傳感器輸入極性選擇開關設定于PNP側，并將0V接地。	注： 1) 上圖為手動復歸時的情況。使用自動復歸時，請將連接到X2的線路重新連接到X3上。此時，無需復歸(RESET)按鈕。 2) 請將暫時性的開關用作復歸(RESET)按鈕。 3) 測試(TEST)按鈕開路時投光停止、短路時投光。如果不使用，請將T1-T2之間短路。但是通過測試桿等遮光，請另外進行自我診斷。

端子排列圖		光幕傳感器用連接器針配置圖
	端子名 說明 A1 ＋24V DC A2 0V 13-14、 23-24、33-34 安全輸出(NO接點×3) 41-42 輔助輸出(NC接點×1) X1 復歸輸出端子 X2 復歸輸入端子(手動) X3 復歸輸入端子(自動) A 不使用 B T1 測試輸出端子 T2 測試輸入端子 AUX 半導體輔助輸出		連接器針No. 投光器側連接器 受光器側連接器 1 未使用 OSSD2 2 ＋24V DC ＋24V DC 3 投光停止 OSSD1 4 輔助輸出 EDM (外部繼電器監控) 5 同步電線＋ 同步電線＋ 6 同步電線－ 同步電線－ 7 0V 0V 8 屏蔽電線 屏蔽電線

SF-C13

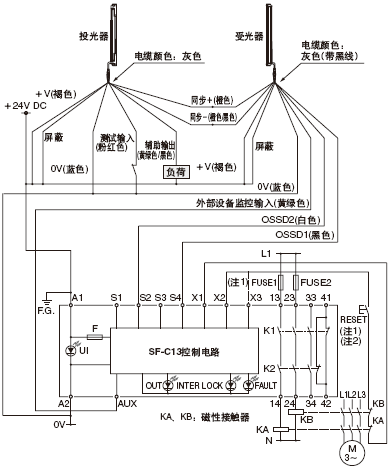

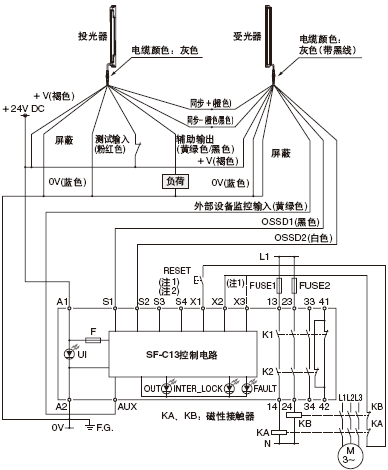

SF2B系列連接圖(控制種類2)

端子排列圖

端子名 說明 A1 ＋24V DC A2 0V S1～S4 光幕傳感器控制輸出 (OSSD)輸入端子 AUX 半導體輔助輸出 X1 復歸輸出端子 X2 復歸輸入端子(手動) X3 復歸輸入端子(自動) 13-14、23-24、33-34 安全輸出(NO接點×3) 41-42 輔助輸出(NC接點×1) 若將光幕傳感器側接線，請另外準備端子座。

使用指南

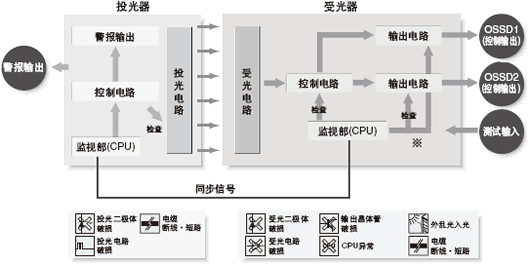

自我診斷功能

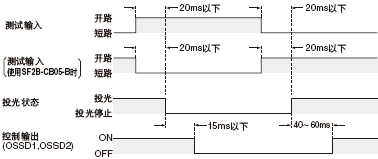

投光停止功能(測試輸入)

輔助輸出

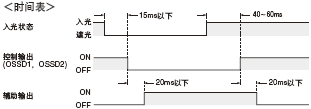

時間表

使用底帽電纜SF2B-CB05-A(另售)時

時間表

使用底蓋電纜SF2B-CB05-B(另售)時
·不能通過底蓋電纜SF2B-CB05-B(另售)，使用輔助輸出。

外部設備監控功能

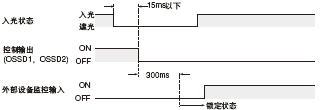

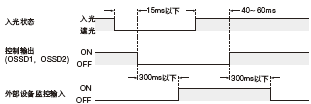

＜時間表(正常)＞

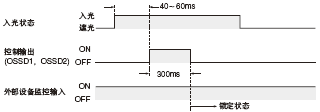

＜時間表(異常1)＞ ＜時間表(異常2)＞

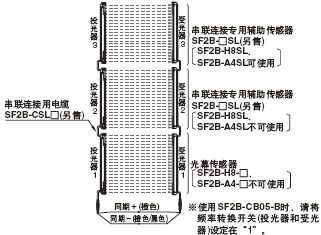

串聯連接

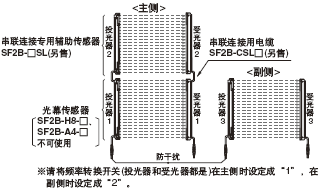

并聯連接 · 只使用互換電纜SF2B-CB05-B(另售)時，最多可以并聯連接2套。詳情請參閱使用說明書。	串聯、并聯混合連接 · 只使用互換電纜SF2B-CB05-B(另售)時，最多可以串聯、并聯混合連接3套(合計光軸數最多為128根。但SF2B-A□連接2套時最多96根，連接3套時最多64根)。詳情請參閱使用說明書。

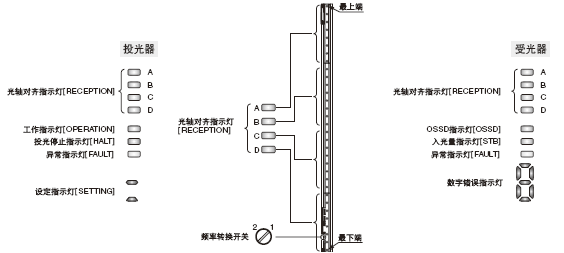

部件名稱和功能
名稱 功能 光軸對齊 指示燈 (紅色/綠色) [RECEPTION] A 傳感器上部所有光軸入光時：紅色燈亮起 傳感器最上端光軸入光時：紅色燈閃爍 控制輸出(OSSD1、OSSD2)ON時：綠色燈亮起 (使用SF2B-CB05-B時，時常熄滅) B 傳感器中上部所有光軸入光時：紅色燈亮起 控制輸出(OSSD1、OSSD2)ON時：綠色燈亮起 (使用SF2B-CB05-B時，時常熄滅) C 傳感器中下部所有光軸入光時：紅色燈亮起 控制輸出(OSSD1、OSSD2)ON時：綠色燈亮起 (使用SF2B-CB05-B時，時常熄滅) D 傳感器下部所有光軸入光時：紅色燈亮起 傳感器最下端光軸入光時：紅色燈閃爍 控制輸出(OSSD1、OSSD2)ON時：綠色燈亮起 (使用SF2B-CB05-B時，時常熄滅) 工作指示燈 (紅色/綠色) [OPERATION] 控制輸出(OSSD1、OSSD)OFF時：紅色燈亮起 控制輸出(OSSD1、OSSD)ON時：綠色燈亮起 (使用SF2B-CB05-B時 投光器異常時：紅色燈亮起 投光器正常時：綠色燈亮起) 投光停止指示燈 (橙色) [HALT] 投光停止時：亮燈，投光時：熄滅 異常指示燈 (黃色) [FAULT] 傳感器異常時亮燈或者閃爍 設定指示燈 (紅色) [SETTING] 時常熄滅 (使用SF2B-CB05-B時 頻率設定成1時，亮1個燈 頻率設定成2時，亮2個燈) 頻率轉換開關 使用SF2B-CB05-B時， 在主/副側轉換 時使用。在主側設定成“1”，在副側設定 成“2”。	名稱 功能 光軸對齊 指示燈 (紅色/綠色) [RECEPTION] A 傳感器上部所有光軸入光時：紅色燈亮起 傳感器最上端光軸入光時：紅色燈閃爍 控制輸出(OSSD1、OSSD2)ON時：綠色燈亮起 B 傳感器中上部所有光軸入光時：紅色燈亮起 控制輸出(OSSD1、OSSD2)ON時：綠色燈亮起 C 傳感器中下部所有光軸入光時：紅色燈亮起 控制輸出(OSSD1、OSSD2)ON時：綠色燈亮起 D 傳感器下部所有光軸入光時：紅色燈亮起 傳感器最下端光軸入光時：紅色燈閃爍 控制輸出(OSSD1、OSSD2)ON時：綠色燈亮起 OSSD指示燈 (紅色/綠色)[OSSD] 控制輸出(OSSD1、OSSD2)OFF時：紅色燈亮起 控制輸出(OSSD1、OSSD2)ON時：綠色燈亮起 入光量指示燈 (橙色/綠色) [STB] 入光充分時(入光量130%以上)(注1)：綠色燈亮起 入光穩定時(入光量115～130%)(注1)：熄滅 不穩定入光時(入光量100～115%)(注1)：橙色燈亮起 遮光時：熄滅(注2) 異常指示燈 (黃色) [FAULT] 傳感器異常時亮燈或閃爍 數字錯誤 指示燈 (紅色)(注3) 鎖定時亮燈顯示異常內容 (使用SF2B-CB05-B時 鎖定時亮燈顯示異常內容 頻率設定為1時，正中間亮燈 頻率設定為2時，正中間及下段亮燈) 頻率轉換開關 使用SF2B-CB05-B時，在主/副側轉換時使用。在主側設定成“1”，在副側設定成“2” 注： 1) 控制輸出(OSSD1、OSSD2)由OFF變?yōu)镺N的基準值為入光量100%。 2) 遮光是指在檢測領域有遮光物體的存在。 3) 詳情請參閱故障解決(PDF P.75)及產品附帶的使用說明書。 4) 在主體上，[ ]內標有零件名稱。

接線

其他

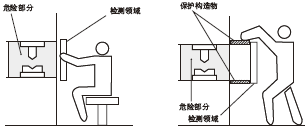

正確的安裝方法

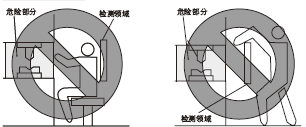

錯誤的安裝方法

安全距離

· 當人垂直進入(正常進入)傳感器檢測領域時，安全距離的計算依據如下方程式。若進入方向不垂直，請務必參照相關規格(地域、設備規格等)。

適用于歐洲(EU)(根據EN999)(也適用于ISO13855) 垂直進入檢測領域 ·公式1　S＝K×T＋C S：安全距離 檢測領域的線上(面上)和機械的危險部分，到檢測領域最近 的地方，所需要的最低限度的距離。 K：人體或物體的進入速度(mm/s) 通常以SF2B-H□2,000(mm/s)，SF2B-A□1,600(mm/s)計算。 T：所有裝置系統的反應時間 T＝Tm＋TSF2B Tm：機械的最長停止時間 TSF2B：本裝置的反應時間0.015(s) C：從傳感器的最小檢測物體算出來的追加距離 但是，C值不可小于0。 C＝8×(d－14) d:最小檢測物體的直徑 SF2B-H□：d＝27(mm)，C＝104(mm) SF2B-A□時C＝850(mm)(固定)。 ·計算安全距離S時，分為如下5種情況。 首先，上述公式以K＝2,000(mm/s)計算。此時計算結果分為3種，1)S<100, 2)100≤S≤500, 3)S>500。計算結果3)S>500時，請按上述公式以K＝1,600(mm/s)再次計算。此時計算結果分為2種，4)S≤500，5)S>500。關于詳情，請參閱產品附帶的使用說明書。

適用于美國(根據ANSI B11.19) ·公式　S＝K×(Ts＋Tc＋TSF2B＋Tbm)＋Dpf S：安全距離 檢測領域的線上(面上)和機械的危險部分，到檢測領域最近的地方，所需要的最低限度的距離。 K：進入速度(OSHA推薦值為63(inch/s)≈1,600(mm/s)。 在ANSI B11.19中未定義進入速度。決定適用的K值時請考慮包括操作人員體力在內的諸多要素。 Ts：控制要素(空氣閥等)測定機械的停止時間 Tc：停止所需機械控制電路的最大反應時間 TSF2B：本裝置的反應時間0.015(s) Tbm：暫停監控器允許的追加停止時間 Tbm＝Ta－(Ts＋Tc) Ta：暫停監控器設定時間 機械沒有裝備暫停監控器，建議將(Ts＋Tc)的20%以上作為追加停止時間。 Dpf：由傳感器的最小檢測物體計算出的追加距離 SF2B-H□ Dpf＝2.676(inch)≈68(mm) SF2B-A□ Dpf＝5.355(inch)≈136(mm) Dpf=3.4×(d－0.276)(inch) Dpf=3.4×(d－7)(mm) d：最小檢測物體的直徑1.063(inch)≈27(mm) SF2B-H□ 最小檢測物體的直徑1.851(inch)≈47(mm) SF2B-A□

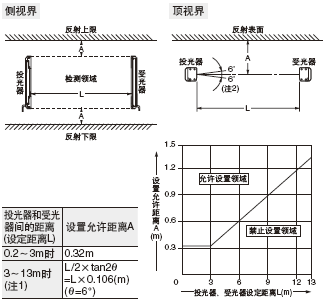

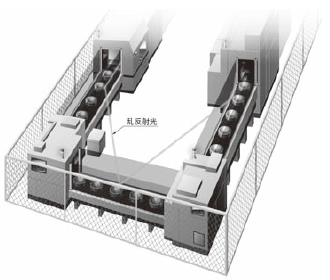

反射表面的影響

注： 1) 使用SF2B-CB05-B時，檢測距離L為0.3～5m。 2) 本裝置的有效開口角按IEC 61496-2/UL 61496-2的需求是±5º(L>3m時)以下，但考慮安裝時的光軸偏移等因素，請設想有效開口角為±6º，遠離光澤表面再設置。

故障解決

投光器側 癥狀 原因 處理 所有的指示燈熄滅 電源沒有供給。 請確認電源容量是否充足。請正確連接電源。 電源電壓不在規格值內。 請供給規格值內的電源電壓。 連接器沒有連接好。 請連接好連接器。 異常指示燈(黃色) 亮燈或閃爍 【1次閃爍】總光幕傳感器數/總光軸數異常。 請正確連接端帽。 請正確連接串聯連接用電纜。 請確認串聯連接專用輔助傳感器的機種(投光器、受光器)。請將串聯連接光幕傳感器總光軸數設定在規格值內。 【2次閃爍】輔助輸出異常。 請將輔助輸出線正確接線。 【以上情況除外】噪音、電源等的影響或內部電路的故障。 請確認本裝置的周圍噪音環境。 請確認接線、電源電壓、電源容量。如果還不能正常工作，請與本公司聯系。 投光停止指示燈 (橙色)亮燈[HALT] 現在是投光停止狀態。 請將測試輸入(投光停止)線正確接線。使用電纜不同，邏輯也不同。 同步電線接線異常。 請將同步電線正確接線。 受光器側沒有工作。 請進行受光器側檢查。 防干擾線接線異常。(使用SF2B-CB05-B時：設定在副側) 請將防干擾線正確接線。 主/副側設定異常。( 使用SF2B-CB05-B時：設定在主側) 請設定在主側。 主側沒有工作。 請進行主側檢查。 工作指示燈一直亮紅燈 (沒有入光)[OPERATION] 投光器、受光器之間的光軸沒對齊。 請調整光軸。 受光器側 癥狀 原因 處理 所有的指示燈熄滅 電源沒有供給。 請確認電源容量是否充足。請正確連接電源。 電源電壓不在規格值內。 請供給規格值內的電源電壓。 連接器沒有連接好。 請連接好連接器。 異常指示燈 (黃色)亮燈或 閃爍 【數字錯誤指示燈： 】總光幕傳感器數/光軸數異常。 請正確連接端帽。 請正確連接串聯連接用電纜。 請確認串聯連接專用輔助傳感器的機種(投光器、受光器)。 請將串聯連接光幕傳感器總光軸數設定在規格值內。 【數字錯誤指示燈： 】控制輸出(OSSD1、OSSD2)異常。 請將控制輸出(OSSD1、OSSD2)線正確接線。 【數字錯誤指示燈： 】外亂光異常。 請勿將外亂光入光至受光器。 【數字錯誤指示燈： 】外部設備監控器異常。 請將外部設備監控輸入線正確接線。請更換繼電器。請更換至合適的反應時間的繼電器。 【數字錯誤指示燈： 】底部連接器異常。 請確認底部連接器的種類。受光器側電纜顏色：灰色(有不同顏 色電線) 【上述情況除外】噪音、電源等的影響或內部電路的故障。 請確認本裝置的周圍噪音環境。請確認接線、電源電壓、電源容量。如果還不能正常工作，請與本公司聯系。 穩定入光指示 燈(橙色)亮燈 投光器和受光器之間的光軸沒對齊。 請調整光軸。 OSSD指示燈 一直亮紅燈 (沒有入光) 投光器、受光器之間的光軸沒對齊。 請調整光軸。 投光器、受光器之間的光軸數不同。 請調整至相同的光軸數。 主/副設定不同。(SF2B-CB05-B上使用時) 請調整至相同的設定。

外形尺寸圖(單位：mm)

SF2B-□ SF2B-□SL 光幕傳感器、串聯連接專用輔助傳感器

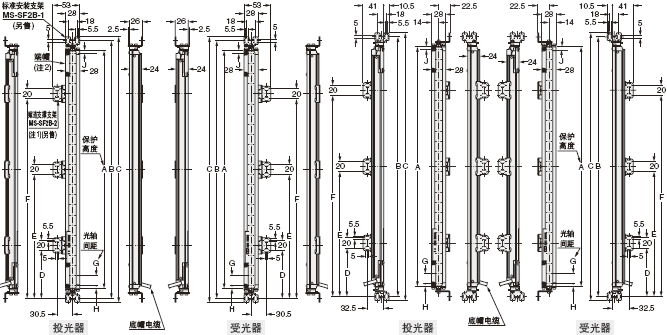

安裝支架裝配圖

SF2B-□ SF2B-□SL 光幕傳感器、串聯連接專用輔助傳感器

安裝支架裝配圖

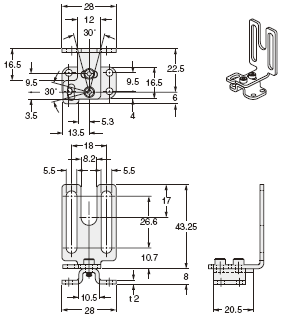

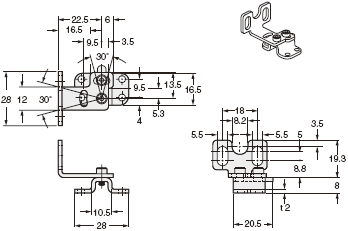

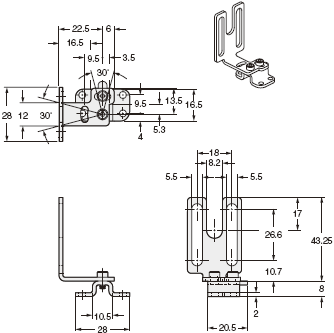

MS-SF2B-1 標準安裝支架(另售)

MS-SF2B-1(R)

后部安裝時

側面安裝時

MS-SF2B-1(L)

后部安裝時 材質:不銹鋼(SUS304) 4個支架(R型、L型各2個)1套 {附帶M3六邊形插頭螺栓(長5mm) (光幕傳感器安裝用8個，光軸調整用8個)}

側面安裝時

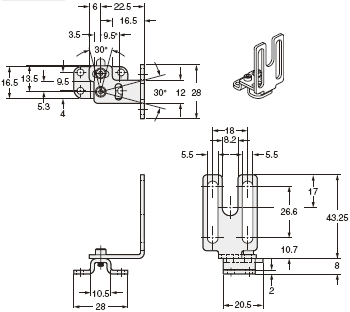

MS-SF2B-2 嫁連支撐支架(附帶于光幕傳感器)

用于后部安裝

用于側面安裝

用于主體安裝 材質：不銹鋼(SUS304) 后部安裝用、側面安裝用、主體安裝用各2個1套(注1)

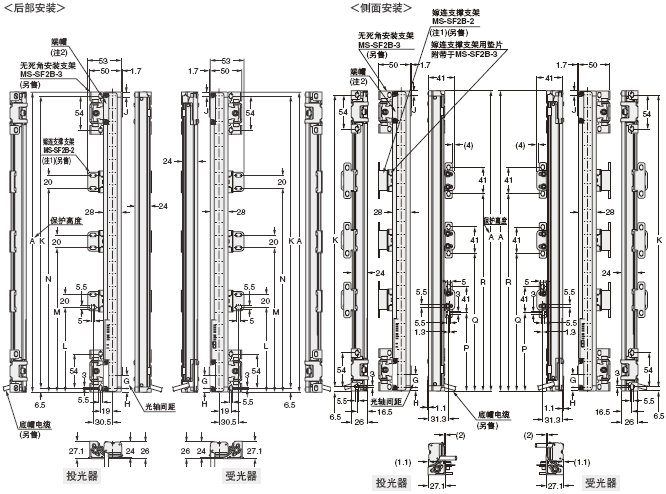

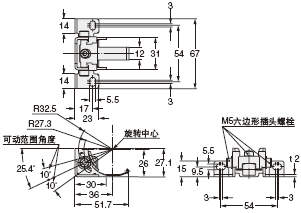

MS-SF2B-3 無死角安裝支架(另售)

主體 材質：不銹鋼(SUS304)、壓鑄鋅 4個支架1套 L字形安裝

嫁連支撐支架用墊片(附帶) 使用無死角安裝支架側面安裝光幕傳感器時，將其作為嫁連支撐支架MS-SF2B-2的墊片使用。 材質：不銹鋼(SUS304) 6個支架1套 [附帶12個M5六邊形插頭螺栓(長8mm)] 安裝調整范圍 光幕傳感器的最大角度調整范圍為±10°。

MS-SF2B-4 SF1-N/NA40用互換安裝支架(另售)

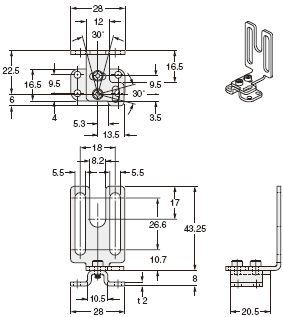

MS-SF2B-5 SF2-A／SF2-N用互換安裝支架(另售)

MS-SF2B-5(R)

后部安裝時

側面安裝時

MS-SF2B-5(L)

后部安裝時 材質：不銹鋼(SUS304) 4個支架(R型、L型各2個)1套 {附帶M3六邊形插頭螺栓(長5mm)(光幕傳感器安裝用8個、光軸調整用8個)}

側面安裝時

MS-SF2B-6 NA40用互換安裝支架(另售)

MS-SF2B-6(R) 材質:不銹鋼(SUS304) 4個支架(R型、L型各2個)1套 [附帶M3六邊形插頭螺栓(長5mm)(光幕傳感器安裝用8個、光軸調整用8個)]

MS-SF2B-6(L)

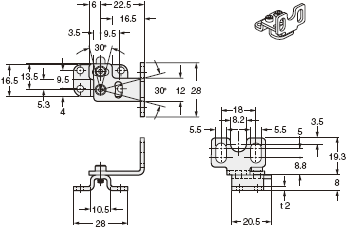

MS-SF2B-7 SF1-N用互換安裝支架(另售)

右側面上部安裝用	左側面上部安裝用
右側面下部安裝用 材質:不銹鋼(SUS304) 4種一個支架各1套 [附帶8個M3六邊形插頭螺栓(長5mm)]	左側面下部安裝用

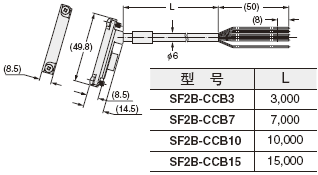

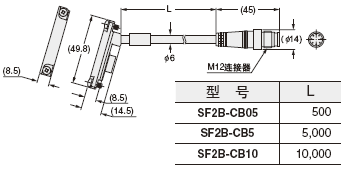

SF2B-CCB□ 底帽電纜(另售)	SF2B-CB□ 底帽電纜(另售)
SFB-CC3 SFB-CC10 延長用電纜(另售)	SFB-CCJ10E SFB-CCJ10D 延長用電纜(另售)

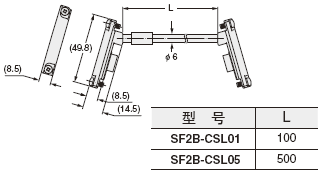

SF2B-CSL01 SF2B-CSL05 串聯連接用電纜(另售)	SF-C11 控制單元(另售)

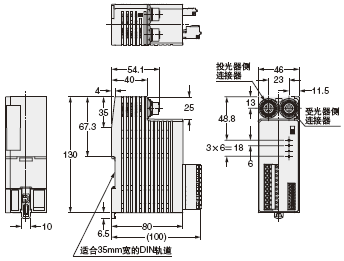

SF-C13 控制單元(另售)	SF-LAT-2B 激光光軸對齊器
	SF-IND-2 光幕傳感器大顯示器(另售)
