超小型

超小型PM-□24(-R)的結構使設備小型化，即使是小電纜型也變得很小。
比原來的小電纜型更小

裝備有兩個獨立的輸出

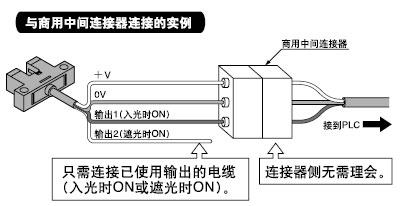

所有型號均裝備有兩個獨立輸出－入光時ON和遮光時ON，可根據使用場所的不同，應付不同輸出要求。由于裝備有兩個獨立的輸出，根本不存在使輸出轉化為控制輸入的繁瑣操作，也不必?fù)?dān)心由于電纜的損壞而造成逆邏輯等問題的發生。傳感器可與存在的接線連接。

注：請將不使用的輸出電線絕緣。

快速安裝聯結連接器

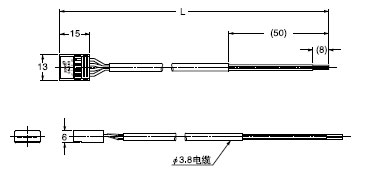

備有便于維修的連接器型。專用連接器是世界第一款聯結連接器。只需用專用鉗子夾緊，無需焊接或絕緣處理。此外，還備有附帶連接器的電纜。

多種型號選擇

全球適用

應用

檢測滾動物體的起點 可通過旋轉物體上的狹縫來檢測起點。

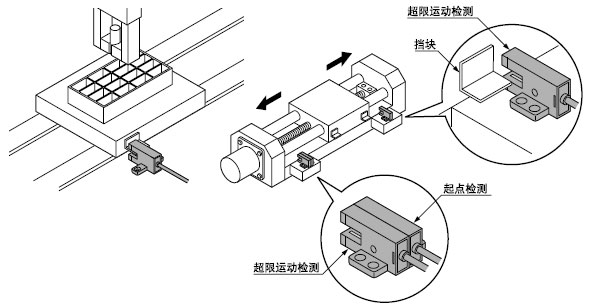

檢定模板的位置 當檢測到擋塊時，模板停止運行。	檢測起點和運動物體的超限運動 使用基座上的擋塊檢測起點和超限運動。

訂購指南

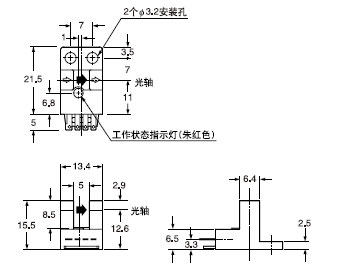

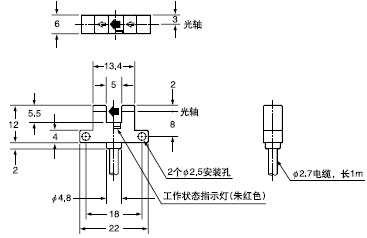

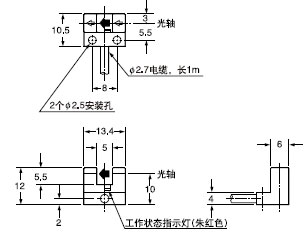

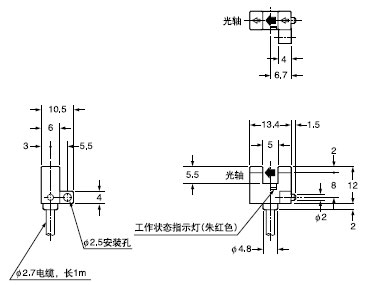

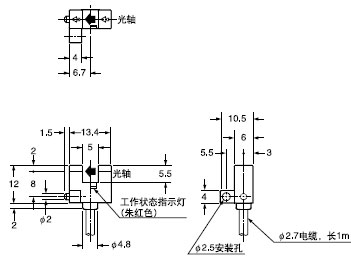

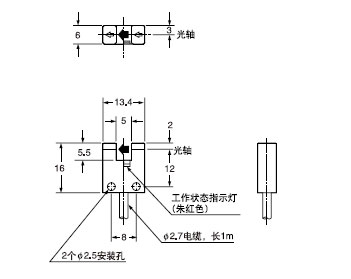

種 類		形 狀	檢測距離	型 號(注)	輸 出	輸出工作
超 小 型	K 型		5mm(固定)	PM-K24	NPN開路集電極晶體管	裝備兩個輸出： 入光時ON/遮光時ON
				PM-K24P	PNP開路集電極晶體管
				PM-K24-R	NPN開路集電極晶體管
	L 型			PM-L24	NPN開路集電極晶體管
				PM-L24P	PNP開路集電極晶體管
				PM-L24-R	NPN開路集電極晶體管
	F 型			PM-F24	NPN開路集電極晶體管
				PM-F24P	PNP開路集電極晶體管
				PM-F24-R	NPN開路集電極晶體管
	R 型			PM-R24	NPN開路集電極晶體管
				PM-R24P	PNP開路集電極晶體管
				PM-R24-R	NPN開路集電極晶體管
	U 型			PM-U24	NPN開路集電極晶體管
				PM-U24P	PNP開路集電極晶體管
				PM-U24-R	NPN開路集電極晶體管

注：后綴“-R”表明耐彎曲電纜型。

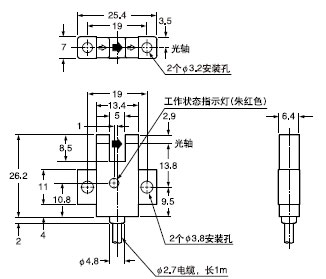

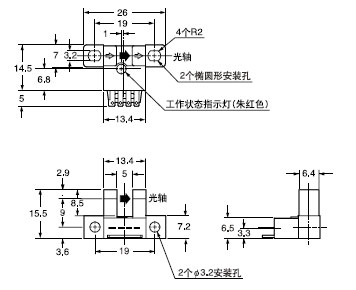

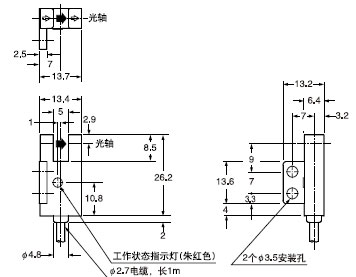

種 類			形 狀	檢測距離	型 號	輸 出	輸出工作

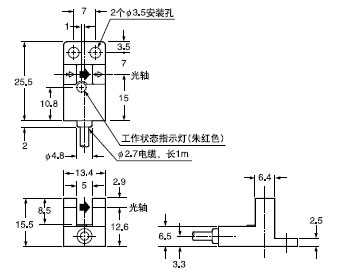

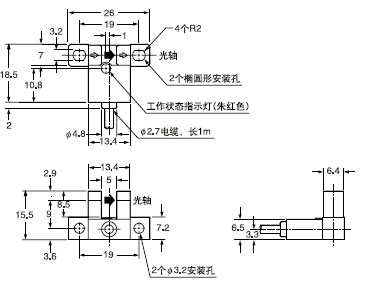

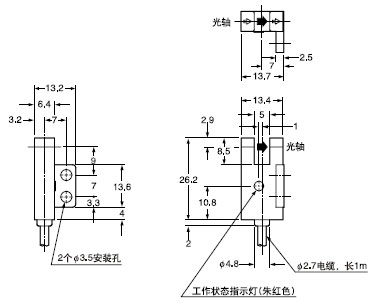

小型	帶 電 纜	K 型		5 mm(固定)	PM-K44	NPN開路集電極晶體管	裝備兩個輸出： 入光時ON/遮光時ON
					PM-K44P	PNP開路集電極晶體管

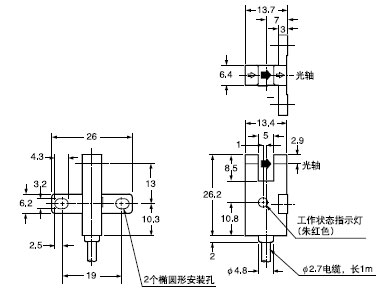

		T 型			PM-T44	NPN開路集電極晶體管
					PM-T44P	PNP開路集電極晶體管
		L 型			PM-L44	NPN開路集電極晶體管
					PM-L44P	PNP開路集電極晶體管
		Y 型			PM-Y44	NPN開路集電極晶體管
					PM-Y44P	PNP開路集電極晶體管
		F 型			PM-F44	NPN開路集電極晶體管
					PM-F44P	PNP開路集電極晶體管
		R 型			PM-R44	NPN開路集電極晶體管
					PM-R44P	PNP開路集電極晶體管

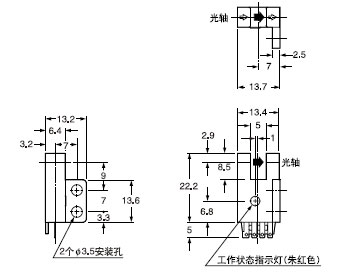

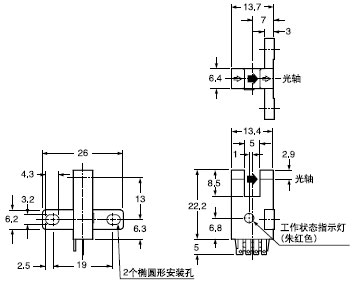

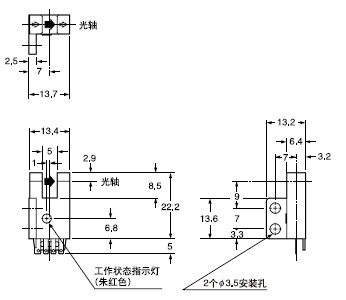

	帶 連 接 器	K 型			PM-K54	NPN開路集電極晶體管
					PM-K54P	PNP開路集電極晶體管
		T 型			PM-T54	NPN開路集電極晶體管
					PM-T54P	PNP開路集電極晶體管
		L 型			PM-L54	NPN開路集電極晶體管
					PM-L54P	PNP開路集電極晶體管
		Y 型			PM-Y54	NPN開路集電極晶體管
					PM-Y54P	PNP開路集電極晶體管
		F 型			PM-F54	NPN開路集電極晶體管
					PM-F54P	PNP開路集電極晶體管
		R 型			PM-R54	NPN開路集電極晶體管
					PM-R54P	PNP開路集電極晶體管

3m電纜長度型備有3m電纜長度型(標準：1m)。

型號表

配件(另售)

連接器	聯結連接器	附帶連接器的電纜	聯結鉗	安裝螺絲
CN-14	CN-14H/CN-14H-2	CN-14H-C1/CN-14H-C3	CN-HP	MS-M2

規格

種　類		超小型		小　型
			耐彎曲電纜	帶電纜	帶連接器
NPN輸出型		PM-□24	PM-□24-R	PM-□44	PM-□54
PNP輸出型		PM-□24P	------	PM-□44P	PM-□54P
檢測距離		5mm(固定)
最小檢測物體		0.8×1.8mm不透明體
應差		0.05mm以下
重復精度		0.03mm以下
電源電壓		5～24V DC±10% 脈動P-P10%以下
消耗電流		15mA以下
輸出		NP N開路集電極晶體管 ·最大流入電流：50mA ·外加電壓：30V DC以下(輸出和0V之間) ·剩余電壓：0.7V以下(流入電流為50mA時) 0.4V以下(流入電流為16mA時)		PN P開路集電極晶體管 ·最大源電流：50mA ·外加電壓：30V DC以下(輸出和＋V之間) ·剩余電壓：0.7V以下(源電流為50mA時) 0.4V以下(源電流為16mA時)
輸出工作		裝備兩個輸出：入光時ON／遮光時ON
反應時間		入光時：20μs以下 遮光時：100μs以下 (反應頻率：1KHz以上)(注1)
工作狀態指示燈		朱紅色LED(入光時亮起)
環 境 性 能	周圍溫度(注2，3)	－25～+55°C(注意不可結露、結冰)，存儲：－30～+80°C
	周圍濕度	35～85%RH，存儲：35～85%RH
	周圍照明度	熒光燈：受光面照明度 1,000x
	耐電壓	AC1,000V 1分鐘，所有電源連接端子與外殼之間
	絕緣電阻	所有電源連接端子與外殼之間，50MΩ以上，基于DC250V的高阻表
	耐振動	頻率：10～2,000Hz，雙振幅：1.5mm，X,Y和Z各方向2小時
	耐沖擊	加速度：15,000m/s2(約1,500 G)，X,Y和Z各方向3次
投光二極體		紅外線LED(非調制式)
材質		外殼：PBT，狹縫罩：聚碳酸酯，端子部分[僅PM-□54(P)]：鍍焊錫
電纜		0.09mm2 4芯橡皮電纜[PM-□24-R：0.1mm2耐彎曲，耐油，耐熱型橡皮電纜(注4)]，長1m			------
電纜延長		0.3mm2以上的電纜全長可延長至100m
重量		約10g		約15g	約3g

注： 1) 反應頻率是指下圖所示圓板轉動時的值。
2) 如果超小型PM-□24(-R)在＋50°C的溫度下使用，請務必將其安裝于金屬體上。 3) 請注意，當周圍溫度接近于－10°C時，PM-□24-R型電纜會失去伸縮性。 4) PM-□24-R的電纜適用于移動機座上的耐彎曲電纜。當傳感器安裝在移動機座上時，固定傳感器電纜接點使得沒有壓力施加在上面。

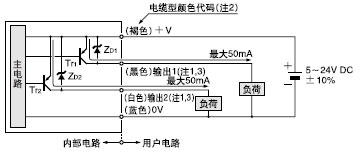

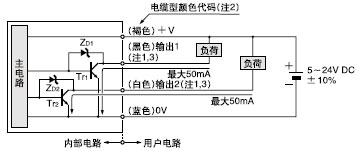

I/O電路圖和線路圖

PM-□24 PM-□24-R PM-□44 PM-□54 (NPN輸出型)

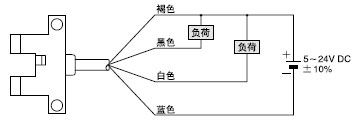

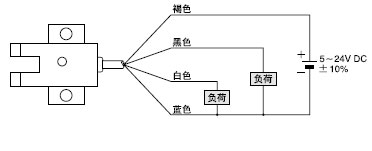

I/O電路圖	線路圖
注： 1) 確保正確連接端子，因?yàn)閭鞲衅鞑谎b備反向極性保護電路。 而且，輸出不裝備短路保護電路，請勿將它們與電源或容量負荷 直接連接。錯誤連接可能導致?lián)p壞。 2) 附帶的連接器的電纜顏色代碼是相同的。 3) 請將不使用的輸出電線絕緣。	輸出工作   顏色代碼 輸出工作 輸出1 黑色 入光時ON 輸出2 白色 遮光時ON
符號 ... ZD1, ZD2 ： 電涌吸收齊納二極管 Tr1, Tr2 ： NPN輸出晶體管

PM-□24P PM-□44P PM-□54P (PNP輸出型)

I/O電路圖	線路圖
注：1) 確保正確連接端子，因?yàn)閭鞲衅鞑谎b備反向極性保護電路。 而且，輸出不裝備短路保護電路，請勿將它們與電源或容量負荷 直接連接。錯誤連接可能導致?lián)p壞。 注： 2) 附帶的連接器的電纜顏色代碼是相同的。 注： 3) 請將不使用的輸出電線絕緣。	輸出工作   顏色代碼 輸出工作 輸出1 黑色 入光時ON 輸出2 白色 遮光時ON
符號 ... ZD1, ZD2 ： 電涌吸收齊納二極管 Tr1, Tr2 ： NPN輸出晶體管

PM-□24(P)PM-□24-R (超小型)

檢測位置特性

PM-L44(P)/K44(P) PM-L54(P)/K54(P) 小型

檢測位置特性

使用指南

所有型號

其他

· 由于傳感器用于設備內部，沒有防止外部光的措施。注意不要使外部光直接照射在受光區。 · 電源接通后的短時間(50ms)內，請勿使用。 · PM-□24-R使用的電纜是用于移動基座的耐彎曲電纜。當傳感器安裝在移動基座上時，固定 傳感器接點使沒有壓力施加在上面。 · 請注意當周圍溫度接近－10°C時，PM-□24-R電纜會失去可彎曲性。

安裝

· 當用螺絲固定傳感器時，請用M3螺絲[PM-□24(P)、PM-□24-R時用M2螺絲]，緊固扭矩不可超出以下給出的值。并且，請用小的圓形平墊圈。(M3：φ 6mm, M2：φ 4.3mm)
型　號 緊固扭矩 PM-□24(P) 0.15N·m PM-□24-R PM-□44(P) 0.5N·m PM-□54(P) 注： 超小型PM-□24(-R)在+50°C以上的周圍溫度下使用， 請務必將其安裝于金屬體上。

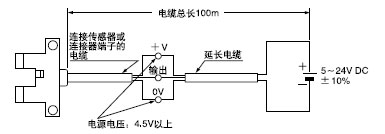

電纜延長

· 0.3mm2以上的電纜可延長至100m，然而由于電纜的延長會引起 電壓下降，因此必須確保與傳感器相連的電纜尾端及傳感器端子的 電源電壓在額定值內。	但是，當包括連接傳感器的電纜在內的電纜長度如下表所述，就沒必要確認電壓。
	導體橫截面面積 電纜總長度 0.08～0.1mm2 最長5m 0.2mm2 最長10m 0.3mm2S 最長20m

PM-□54PM-□54P

插上與拔去連接器注意事項

插上與拔去連接器的步驟
1 將連接器直接插入傳感器直到連接器接線片被傳感器掛鉤鎖住。
2 當拔出時，確保施加足夠的力使連接器接線片可以從掛鉤松開。 然后將其拔下。
注意事項： 確保插上與拔去連接器時握住連接器。插上與拔去 連接器時，請勿握住端子或電纜。否則會造成接觸不良。
聯結連接器CN-14H及CN-14H-2的卷邊
型號 CN-14H CN-14H-2 導體橫截 面面積 0.08～0.2mm2 (AWG28～AWG24) 0.18～0.22mm2 (AWG25～AWG24) 電線直徑 φ 0.7～φ 1.2mm φ 1.2～φ 1.52mm 電線絕緣材料 氯乙烯或聚乙烯

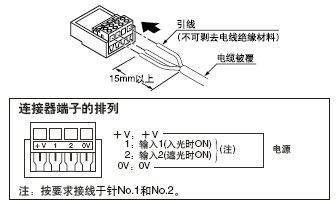

壓接方法
1 剝?nèi)ル娎|外殼15mm以上，然后將電線插入連接器的插孔內， 直至電線頭接觸到插孔底部。
2 用專門的聯結鉗CN-HP壓接。 注： 1) 當連接或分離帶電纜的連接器時，務必在工作開始前 固定連接器。 2) 壓接后，不要拉動電纜。
注意事項：請用專門的聯結鉗CN-HP。不可使用商用鉗。
· 使用傳感器之前，固定電纜以避免給壓接部分造成直接壓力。

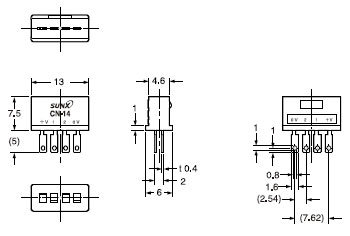

焊接 (連接器CN-14和傳感器)
· 如果直接在端子焊接，請嚴格遵循以下給出的條件。

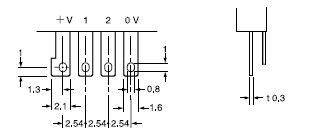

焊接溫度 260°C以下 焊接時間 3s以下 焊接位置 參閱右圖
