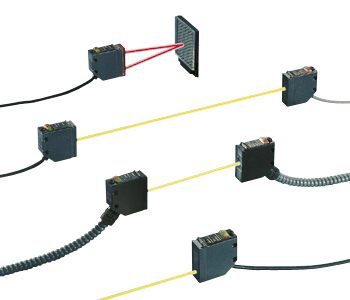

牢固型光電傳感器

RX系列

特點：先進的傳感器技術

防水

其保護構造達到IP67(IEC)，傳感器可以用水沖洗。安裝該傳感器的設備也
可用水沖洗。

注：但是，請注意如果傳感器在工作時暴露在水中，它也許會檢測水滴本身。

牢固

外殼是由壓鑄鋅合金制成，非常牢固。

投光停止輸入

在啟動前，工作檢測很方便。(RX2型除外) 傳感器工作檢測是通過反復中斷
投光與確定相應輸出變化而進行的。

投光停止輸入

自動防干擾功能 (僅回歸反射型與擴散反射型傳感器)

因其具有自動防干擾功能，2個傳感器可并排安裝。(RX2型除外)

自動防干擾功能

用途

檢測透明薄片	確認車在停車庫的位置	檢測發動機

罐頭計數	工作機械的工具檢測

RX...標準型

透過型	擴散反射型	回歸反射型

RX2...直流雙線式

·接線減少1/3 電路由原來的三根變?yōu)閮筛?/TD>	· 電源消耗：降至1／30以下消耗電流：1mA以下不需要用傳感器的附加電源
	三線式三錢傳感器的接錢既費時又需要額外電源。	雙線式接線簡單，只需兩根電線。

RX4...重載型

· 耐油
IP67g(JEM)保護構造可通過在外殼涂上一層氟化樹脂，并使用耐油保護管來實現，傳感器可在比較惡劣的環境下使用。

訂購指南

種類				形狀	檢測距離	型號	輸出
RX (標準型)	透過型	紅外線			10m	RX-M10	NPN開路集電極晶體管
			長檢測距離		50m	RX-M50
		標識檢測	紅色		2m	RX-M2R
			綠色		500mm	RX-500G
	回歸反射型	紅色(帶偏極濾光器)			0.1～3m(注)	RX-PRVM3
			檢測透明物體		500mm(注)	RX-PRV500
		紅外線(長檢測距離)			0.1～5m(注)	RX-RVM5
	擴散反射型	紅外線			700mm	RX-D700
		紅色			200mm	RX-D200R
X2 (直流雙線式)	透過型	紅外線			5m	RX2-M5	無接點直流雙線式
	回歸反射型	紅色(帶偏極濾光器)			0.1～2m(注)	RX2-PRVM2
	擴散反射型	紅外線			300mm	RX2-D300
RX4 (重載型)	透過型	紅外線	2m長度電纜		5m	RX4-M5	NPN開路集電極晶體管
			3m長度電纜			RX4-M5-C3
			5m長度電纜			RX4-M5-C5

注：回歸反射型傳感器的檢測距離是對反射鏡RF-230的值。而且，RX-PRVM3，RX-RVM5和RX2-PRVM2的檢測距離是反射鏡可以設定的范圍。傳感器可檢測 0.1m以內的物體。

5m電纜長度型 備有5m電纜長度型(標準：2m)。
型號表

種類

標準型

5m電纜長度型

RX
(標準型)

透過型

紅外線

RX-M10

RX-M10-C5

長檢測距離

RX-M50

RX-M50-C5

標識檢測

紅色

RX-M2R

RX-M2R-C5

綠色

RX-500G

-------

回歸反射型

紅色(帶偏
極濾光器)

RX-PRVM3

RX-PRVM3-C5

檢測
透明物體

RX-PRV500

RX-PRV500-C5

紅外線(長檢測距離)

RX-RVM5

RX-RVM5-C5

擴散反射型

紅外線

RX-D700

RX-D700-C5

紅色

RX-D200R

RX-D200R-C5

X2
(直流雙
線式)

透過型

紅外線

RX2-M5

RX2-M5-C5

回歸反射型

紅色(帶偏極濾光器)

RX2-M5

RX2-PRVM2-C5

擴散反射型

紅外線

RX2-PRVM2

RX2-D300-C5

附件

·MS-RX-1 (傳感器安裝支架)	·MS-RX-2 (傳感器安裝支架)	·PT-RX4-1(耐油保護管，長1m) ·PT-RX4-2(耐油保護管，長2m) ·PT-RX4-4(耐油保護管，長4m)	·RF-230 (反射鏡)

配件(另售)

品名

型號

品名

狹縫透光罩
(僅適用于RX-M10和RX2-M5)

OS-RX-05×5(狹縫尺寸0.5×5mm)
OS-RX-5×05(狹縫尺寸5×0.5mm)

安裝在投光器上	·檢測距離： 2.7m[RX-M10]1.4m[RX2-M5]
	·最小檢測物體：φ8mm

安裝在受光器上	·檢測距離： 1.9m[RX-M10]1m[RX2-M5]
	·最小檢測物體：φ6mm

雙側安裝	·檢測距離： 0.4m[RX-M10]0.2m[RX2-M5]
	·最小檢測物體：0.5×5mm

OS-RX-1×5(狹縫尺寸1×5mm)
OS-RX-5×1(狹縫尺寸5×1mm)

安裝在投光器上	·檢測距離： 3.8m[RX-M10]1.9m[RX2-M5]
	·最小檢測物體：φ8mm

安裝在受光器上	·檢測距離： 2.8m[RX-M10]1.4m[RX2-M5]
	·最小檢測物體：φ6mm

雙側安裝	·檢測距離： 0.8m[RX-M10]0.4m[RX2-M5]
	·最小檢測物體：1×5mm

OS-RX-3×5(狹縫尺寸3×5mm)
OS-RX-5×3(狹縫尺寸5×3mm)

安裝在投光器上	··檢測距離： 7m[RX-M10]3.5m[RX2-M5]
	·最小檢測物體：φ8mm

安裝在受光器上	·檢測距離： 4.9m[RX-M10]2.5m[RX2-M5]
	·最小檢測物體：φ6mm

雙側安裝	·檢測距離： 2.6m[RX-M10]1.3m[RX2-M5]
	·最小檢測物體：3×5mm

反射鏡
(僅回歸反射型
傳感器)

RF-210

·檢測距離： 0.2～1.5m[RX-RVM5]0.4～1m[RX-PRVM3]
·最小檢測物體：φ 30mm

RF-220

·檢測距離： 0.1～3.8m[RX-RVM5] 0.1～2m[RX-PRVM3] 0.1～1.3m[RX2-PRVM2] 250mm[RX-PRV500]
·最小檢測物體：φ 35mm

反射鏡
安裝支架

MS-RF21-1

適用于RF-210保護性安裝支架，保護反射鏡免受損害，保持對齊。

MS-RF22

適用于RF-220

MS-RF23

適用于RF-230

反光帶
(僅適用于RX-RVM5)

RF-T110

反光帶通過裁切成適當尺寸來代替反射鏡
·尺寸：100×100mm
· 檢測距離：3m(50×50mm)
(根據產品不同，會略有變化)

保護管

PT-RX500

長度

500mm

電纜受到保護，免受外力影響。因它是由不銹鋼制成，不會生銹。

PT-RX1000

1,000mm

傳感器檢查器(注)

CHX-SC2

適用于透過型傳感器的光軸對齊。受光器的最佳位置由指示燈和音頻信號指示。

狹縫透光罩 ·OS-RX-□	反射鏡 ·RF-210 ·RF-220	反射鏡安裝支架 ·MS-RF21-1

反射鏡安裝支架 ·MS-RF22 ·MS-RF23	保護管 ·PT-RX500·PT-RX1000	傳感器檢查器 ·CHX-SC2

注：詳情請參閱《特殊用途、外圍設備篇產品目錄》的傳感器檢查器CHX-SC2。
規格

標準型

種類		透過型				回歸反射型			擴散反射型
		紅外線		紅色	綠色	紅色(帶偏極濾光器)		紅外線 (長檢測距離 )	紅外線	紅色
		長檢測距離					檢測透明物體
型號		RX-M10	RX-M50	RX-M2R	RX-500G	RX-PRVM3	RX-PRV500	RX-RVM5	RX-D700	RX-D200R
檢測距離		10m	50m	2m	500mm	0.1～3m (注1)	500mm (注1)	0.1～5m (注1)	700mm (注2)	200mm (注2)
檢測物體		φ10mm以上的不透明體(注3)				φ50mm以上的不透明體，半透明體或有光澤物體(注1)	φ50mm以上的不透明體，半透明體或透明體 (注1)	φ50mm以上的不透明體或半透明體 (注1)	不透明體、半透明體或透明體
應差		----------				----------			工作距離的15%以下
重復精度(垂直于檢測軸)		0.5mm以下				1mm以下	0.2mm以下	1mm以下	0.5mm以下
電源電壓		12～24V DC±10%　脈動P-P10%以下
消耗電流		投光器：20mA以下(RX-M50: 25mA以下),受光器：25mA以下				40mA以下
檢測輸出		NPN開路集電極晶體管 ·最大流入電流：100mA ·外加電壓：30V DC以下(檢測輸出和0V之間) ·剩余電壓： 1.5V以下(流入電流為100mA時)0.4V以下(流入電流為16mA時)
輸出工作		可在入光時ON或非入光時ON之間切換
短路保護		裝備
自我診斷輸出		NPN開路集電極晶體管 ·最大流入電流：50mA ·外加電壓：30V DC以下(自我診斷輸出和0V之間) ·剩余電壓： 1V以下(流入電流為50mA時) 0.4V以下(流入電流為16mA時)
輸出工作		不穩定檢測狀態下ON
短路保護		----------
反應時間		1ms以下
投光停止功能		裝備
工作狀態指示燈		紅色LED(當檢測輸出為ON時亮起)
穩定指示燈		綠色LED(在穩定受光或穩定非入光條件下亮起)
投光指示燈		紅色LED(投光時，亮起)				----------
靈敏度調節器		持續可變調節器
自動防干擾功能		----------				裝備(2個傳感器可貼近安裝)
環境性能	保護構造	IP67(IEC)
	周圍溫度	－25～＋60°C(注意不可結露、結冰)，存儲：－30～＋70°C
	周圍濕度	35～85%RH，存儲：35～85%RH
	周圍照明度	白熾燈：受光面照明度3,500x
	耐電壓	AC1,000V 1分鐘，所有電源連接端子與外殼之間
	絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
	耐振動	頻率：10～500Hz，雙振幅：1.5mm(最大10G)，X,Y和Z各方向2小時
	耐沖擊	加速度：500m/s²(約50G)，X,Y和Z各方向3次
投光二極體		紅外線LED(調制式)		紅色LED (調制式)	綠色LED (調制式)	紅色LED(調制式)		紅外線LED(調制式)		紅色LED (調制式)
投光波峰波長		880μm880μm880μm		680μm	570μm	680μm		680μm		680μm
材質		外殼：壓鑄鋅合金，指示燈外罩：聚醚砜，透鏡：聚碳酸酯(回歸反射型：丙烯)
電纜		投光器：0.15mm² 3芯耐油，耐冷熱橡皮電纜，長2m 受光器：0.15mm² 4芯耐油，耐冷熱橡皮電纜，長2m				0.15mm² 5芯防油，耐冷熱橡皮電纜，長2m
電纜延長		0.3mm2以上的電纜線可延長至100m(透過型：投光器和受光器各1根)
重量		投光器：約70g(RX-M50：各約75g) 受光器：約70g(RX-M50：各約75g)				約75g
附件		MS-RX-1(傳感器安裝支架)：1套用于投光器和受光器調整螺絲刀：1個				MS-RX-1(傳感器安裝支架)：1套 RF-230(反射鏡)：1個 調整螺絲刀：1個			MS-RX-1(傳感器安裝支架)：1套調整螺絲刀：1個

注：

1) 回歸反射型傳感器的檢測距離與檢測物體是對反射鏡RF-230的值。而且RX-PRVM3 與RX-RVM5的檢測距離是反射鏡可設定的范圍。傳感器可檢測0.1m以內的物體。

2) 擴散反射型傳感器的檢測距離是以白色無光澤紙(200×200mm)作為檢測物體時測得的。

3) 如果RX-M10上安裝狹縫透光罩(另售)，也能檢測到0.5×5mm的物體。

直流雙線式

種類		透過型	回歸反射型(帶偏極濾光器)	擴散反射型
型號		RX2-M5	RX2-PRVM2	RX2-D300
檢測距離		5m	0.1～2m(注1)	300mm(注2)
檢測物體		φ 10mm以上的不透明體(注3)	φ 50mm以上的不透明體，半透明體或有光澤物體(注1)	不透明體，半透明體或透明體
應差		----------	----------	工作距離的15%以下
重復精度 (垂直于檢測軸)		0.5mm以下	1mm以下	0.5mm以下
電源電壓		12～24V DC±10%　脈動P-P10%以下
消耗電流		投光器：8mA以下，受光器：0.8mA以下(注4)	1mA以下(注4)
檢測輸出		無接點直流雙線式 ·負荷電流：5～100mA ·剩余電壓：4V以下(注5)
輸出工作		可在入光時ON或非入光時ON之間切換
短路保護		裝備
反應時間		3ms以下
工作狀態指示燈		紅色LED(輸出ON時亮起)
穩定指示燈		綠色LED (入光時ON模式：在穩定入光時亮起非入光時ON模式：在穩定非入光時亮起)
投光指示燈		紅色LED(投光時亮起)	----------
靈敏度調節器		持續可變調節器
環 境性能	保護構造	IP67(IEC)
	周圍溫度	－20～＋60°C(注意不可結露、結冰)，存儲：－30～＋70°C
	周圍濕度	35～85%RH，存儲：35～85%RH
	周圍照明度	白熾燈：受光面照明度3,500x
	耐電壓	AC1,000V 1分鐘，所有電源連接端子與外殼之間
	絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
	耐振動	頻率：10～500Hz，雙振幅：1.5mm(最大10G)，X,Y和Z各方向2小時
	耐沖擊	加速度：500m/s²(約50G)，X,Y和Z各方向3次
投光二極體		紅外線LED(調制式)	紅色LED(調制式)	紅外線LED(調制式)
投光波峰波長		880μm	680μm	890μm
材質		外殼：壓鑄鋅合金，指示燈外罩：聚醚砜，透鏡：聚碳酸酯(RX-PRVM2：丙烯)
電纜		0.15mm² 2芯耐油，耐冷熱橡皮電纜，長2m
電纜延長		----------(注5)
重量		投光器：約70g，受光器：約70g	約75g	約70g
附件		MS-RX-1(傳感器安裝支架)： 1套用于投光器和受光器調整螺絲刀：1個	MS-RX-1(傳感器安裝支架)：1套 RF-230(反射鏡)：1個 調整螺絲刀：1個	MS-RX-1(傳感器安裝支架)：1套調整螺絲刀：1個

注：
1) RX2-PRVM2的檢測距離和檢測物體是對反射鏡RF-230的值。而且，檢測距離為反射鏡可設定的范圍。傳感器可檢測0.1m內的物體。
2) RX2-D300的檢測距離是以白色無光澤紙(200×200mm)作為檢測物體時測得的。
3) 如果安裝了狹縫透光罩(另售)，能檢測到0.5×5mm的物體。
4) 當輸出處于OFF時為泄漏電流。
5) 當電纜延長時，剩余電壓會根據使用的電纜類型而增加。校驗延長電纜時的剩余電壓。
RX2-PRVM2的檢測距離

重載

種類		透過型
		電纜長度2m	電纜長度3m	電纜長度5m
型號		RX4-M5	RX4-M5-C3	RX4-M5-C5
檢測距離		5m
檢測物體		φ 10mm以上的不透明體
重復精度(垂直于檢測軸)		0.5mm以下
電源電壓		12～24V DC±10%　脈動P-P10%以下
消耗電流		投光器：20mA以下，受光器：25mA以下
檢測輸出		NP N開路集電極晶體管 ·最大流入電流：100mA ·外加電壓：30V DC以下(檢測輸出和0V之間) ·剩余電壓： 1.5V以下(流入電流為100mA時) 0.4V以下(流入電流為16mA時)
輸出工作		可在入光時ON或非入光時ON之間切換
短路保護		裝備
自我診斷輸出		NP N開路集電極晶體管 ·最大流入電流：50mA ·外加電壓：30V DC以下(自我診斷輸出和0V之間) ·剩余電壓： 1V以下(流入電流為50mA時) 0.4V以下(流入電流為16mA時)
輸出工作		在不穩定檢測時ON
短路保護		----------
反應時間		1ms以下
投光停止功能		裝備
工作狀態指示燈		紅色LED(檢測輸出ON時亮起)
穩定指示燈		綠色LED(穩定入光或穩定非入光條件下亮起)
投光指示燈		紅色LED(入光時亮起)
靈敏度調節器		持續可變調節器
環 境性能	保護構造	IP67(IEC), IP67g(JEM)
	周圍溫度	－25～＋60°C(注意不可結露、結冰)，存儲：－30～＋70°C
	周圍濕度	35～85%RH，存儲：35～85%RH
	周圍照明度	白熾燈：受光面照明度3,500x
	耐電壓	AC 1,000V 1分鐘，所有電源連接端子與外殼之間
	絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC 250V的高阻表
	耐振動	頻率：10～500Hz，雙振幅：1.5mm(最大10G)，X,Y和Z各方向2小時
	耐沖擊	加速度：500m/s²(約50G)，X,Y和Z各方向3次
投光二極體		紅外線LED(調制式)
投光波峰波長		880μm
材質		外殼：壓鑄鋅合金(氟化樹脂涂層)，指示燈外罩：聚醚砜，透鏡：聚芳脂，保護管被覆：耐油PVC
電纜		0.15mm² 4芯(投光器：3芯)耐油，耐冷熱橡皮電纜
電纜延長		1m	2m	4m
保護管長度		0.3mm²以上的電纜線可延長至100m，投光器和受光器各1根
重量		投光器：約175g，受光器：約175g	投光器：約265g，受光器：約265g	投光器：約495g，受光器：約495g
附件		MS-RX-2(傳感器安裝支架)：1套用于投光器和受光器，調整螺絲刀：1個

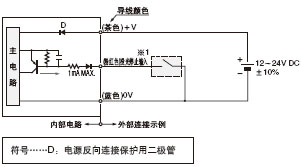

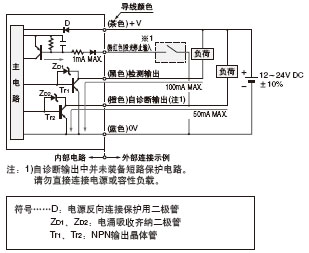

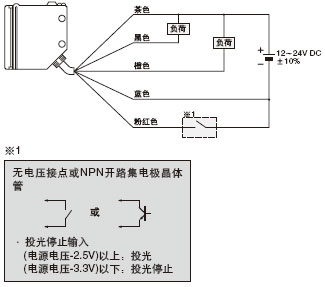

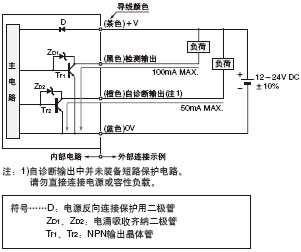

I/O電路圖和線路圖

RX-□ RX4-□

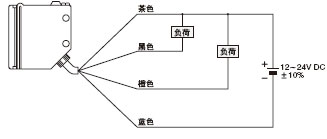

I/O電路圖線路圖	線路圖
透過型·投光器	透過型·受光器

透過型·受光器	透過型·受光器

回歸反射型·擴散反射型	回歸反射型·擴散反射型

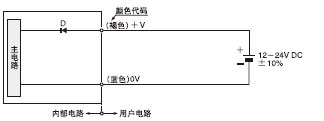

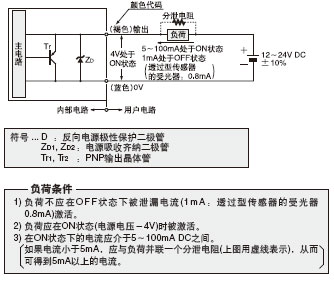

RX2-□

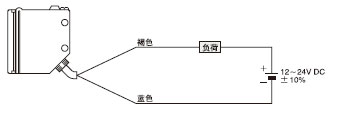

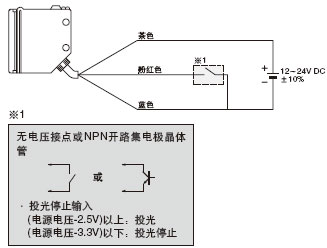

I/O 電路圖	線路圖

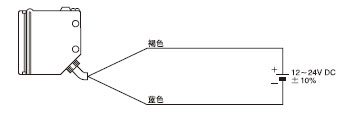

透過型傳感器的投光器	透過型傳感器的投光器

透過型傳感器的受光器，回歸反射型傳感器和擴散反射型傳感器	透過型傳感器的受光器，回歸反射型傳感器和擴散反射型傳感器

檢測特性圖(典型)

RX-□(所有型號)

設定距離和過量增溢之間的相互關系

RX-M10(透過型)

平行移動特性	角度特性

帶有狹縫透光罩的平行移動特性(0.5×5mm)	帶有狹縫透光罩的平行移動特性(1×5mm)	帶有狹縫透光罩的平行移動特性(3×5mm)

RX-M50(透過型)

平行移動特性	角度特性

RX-M2R(透過型)

平行移動特性	角度特性

RX-500G(透過型)

平行移動特性	角度特性

RX4-M5□(透過型)

平行移動特性	角度特性

RX2-M5(透過型)

平行移動特性	角度特性

帶有狹縫透光罩的平行移動特性 (0.5×5mm)	帶有狹縫透光罩的平行移動特性 (1×5mm)	帶有狹縫透光罩的平行移動特性 (3×5mm)

RX-PRVM3(回歸反射型)

平行移動特性	角度特性

RX-PRV500(回歸反射型)

平行移動特性	角度特性

RX-RVM5(回歸反射型)

平行移動特性	角度特性

RX2-PRVM2(回歸反射型)

平行移動特性	角度特性

RX-D700(擴散反射型)

檢測領域特性檢	測物體尺寸和檢測距離之間的相互關系
		當檢測物體尺寸小于標準尺寸(白色無光澤紙 200×200mm)時，檢測距離如左圖所示縮短。 (為繪制左圖，傳感器靈敏度設定在700mm距離時，能檢測一張200×200mm的白色無光澤紙。)

RX-D200R(擴散反射型)

檢測領域特性檢	測物體尺寸和檢測距離之間的相互關系
		當檢測物體尺寸小于標準尺寸(白色無光澤紙 200×200mm)時，檢測距離如左圖所示縮短。 (為繪制左圖，傳感器靈敏度設定在200mm距離時，能檢測一張200×200mm的白色無光澤紙。)

RX2-D300(擴散反射型)

檢測領域特性檢	測物體尺寸和檢測距離之間的相互關系
		當檢測物體尺寸小于標準尺寸(白色無光澤紙 200×200mm)時，檢測距離如左圖所示縮短。 (為繪制左圖，傳感器靈敏度設定在300mm距離時，能檢測一張200×200mm的白色無光澤紙。)

使用指南

所有型號

該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。

安裝
· 緊固扭矩應在1.17N·m以下。
接線
· 自我診斷輸出不裝備短路保護電路。請勿將它與電源或電容量負荷直接連接。
其他
· 電源接通后的短時間(50ms)內，請勿使用。

RX-PRVM3 RX-PRV500RX2-PRVM2

帶偏極濾光鏡的回歸反射型傳感器

· 如果光澤物體用透明薄膜覆蓋，如下所述，帶偏極濾光鏡的回歸反射型傳感器可能無法檢測到。在這種情況下，請按以下步驟操作。

檢測物體實例

·由清晰薄膜包裹的罐頭
· 用塑料薄膜覆蓋的鋁片
· 金色或銀色(有光澤)的標簽或包裝紙

步驟

·在安裝時，根據檢測物體傾斜傳感器
·減小靈敏度
·增大傳感器和檢測物體之間的距離

RX-RVM5

光澤物體的檢測

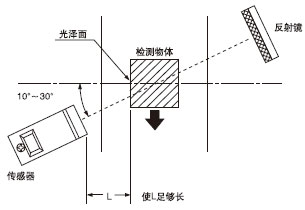

· 當檢測材料有光澤時，請注意以下幾點：使圖中的L足夠長。與檢測物體成10～30度的角安裝。

RX2-□

接線

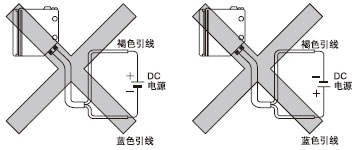

· 通過一個負荷將傳感器連接到電源。如果直接接到電源上，短路保護裝置會使傳感器無法工作(輸出處在OFF狀態且沒有指示燈亮起)。一旦發生，將傳感器通過一個負荷連接到電源上。而且，要注意如果電源接反且沒通過負荷連接，傳感器將受損。
· 請勿串聯連接傳感器(AND電路)

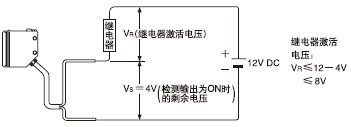

· 傳感器的剩余電壓為4V。在接到繼電器之前，請注意繼電器的激活電壓。 (并非所有12V的繼電器都可作為負荷連接。)

RX4-□

保護管連接器的連接
· 如下圖所示，安全連接接合連接器。緊固扭矩應在0.98N·m以下。
安裝在金屬板上時
用內螺紋螺絲安裝時
連接到另一保護管時

RX-□4 RX4-□

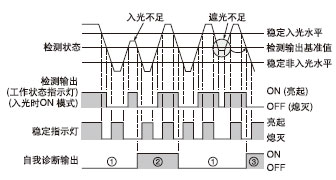

自我診斷功能

· 傳感器診斷入光量，若因灰塵、污垢或光軸未對齊而使入光量降低，就會產生輸出。

1) 自我診斷輸出晶體管，在穩定檢測時保持在“OFF”狀態。
2) 當檢測輸出變化時，如入光量不能達到穩定入光或穩定非入光水平時，自我診斷輸出變?yōu)镺N。另外，檢測輸出從入光狀態變?yōu)榉侨牍?遮光)狀態，自我診斷輸出也會改變。(不受工作模式開關的影響。)

3)在非入光(遮光)不穩定情況下，自我診斷輸出變?yōu)镺N之前會有一段延緩
時間。

尺寸(單位：mm)

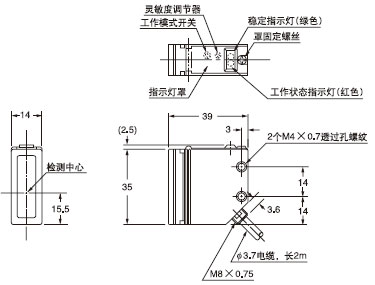

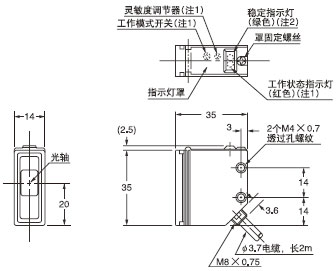

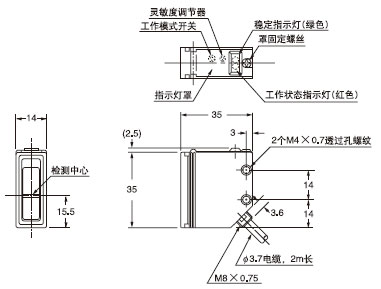

RX-M10 RX-M2R RX-500G RX2-M5(傳感器)

注：
1) 在投光器上不裝備。
2) 是透過型傳感器投光器上的投光指示燈(紅色)。

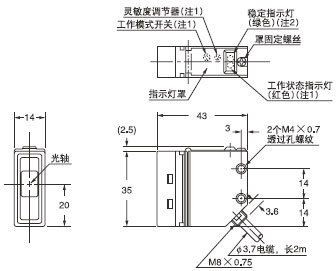

RX-M50(傳感器)

注：
1) 在投光器上不裝備。
2) 是透過型傳感器投光器上的投光指示燈(紅色)。

RX4-M5□(傳感器)

注：
1) 投光器上不裝備。
2) 是透過型傳感器投光器上的投光指示燈(紅色)。
3) 是RX4-M5-C3的保護管的長度。(RX4-M5：1m，RX4-M5-C5：4m)

RX-PRVM3 RX-PRV500 RX-RVM5 RX2-PRVM2(傳感器)

RX-D700 RX-D200RRX2-D300(傳感器)

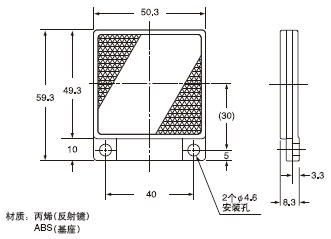

RF-230(反射鏡(回歸反射型傳感器的附件)

RF-220(反射鏡(另售) RF-)

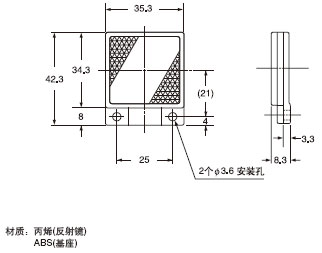

RF-210((反射鏡(另售))

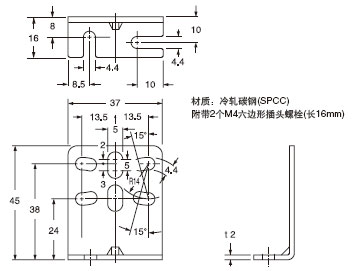

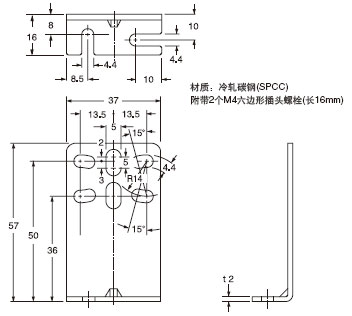

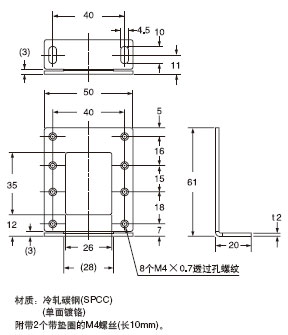

MS-RX-1

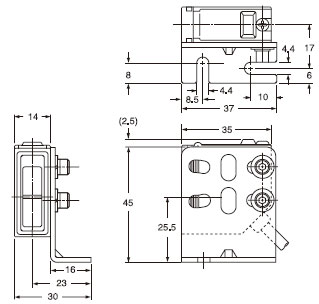

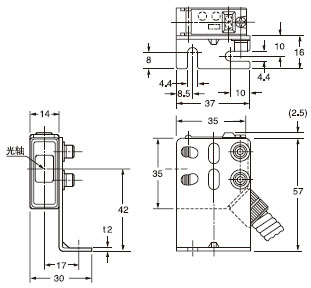

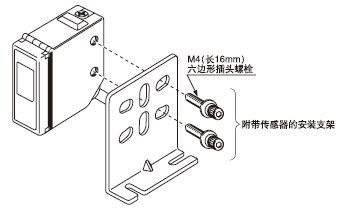

傳感器安裝支架(RX-□，RX2-□的附件)	裝配尺寸RX-D700的安裝圖

MS-RX-2

傳感器安裝支架(RX4-□的附件)	裝配尺寸RX4-M5的安裝圖

MS-RF21-1

RF-210反射鏡安裝支架(另售)	裝配尺寸

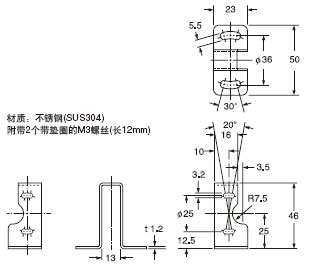

MS-RF22

RF-220反射鏡安裝支架(另售)	裝配尺寸

MS-RF23

RF-230反射鏡安裝支架(另售)	裝配尺寸

PT-RX5000 PT-RX1000

保護管(另售)

·長度L

型號	長度L
PT-RX500	500＋100
PT-RX1000	1,000＋100

999国内精品永久免费视频,色偷偷9999www,亚洲国产成人爱av在线播放,6080亚洲人久久精品,欧美超高清xxxhd

RX系列

防水

牢固

投光停止輸入

自動防干擾功能 (僅回歸反射型與擴散反射型傳感器)

用途

檢測透明薄片

確認車在停車庫的位置

檢測發動機

罐頭計數

工作機械的工具檢測

RX...標準型

RX2...直流雙線式

RX4...重載型

訂購指南

配件(另售)

標準型

直流雙線式

重載

I/O電路圖和線路圖

RX-□ RX4-□

I/O電路圖線路圖

線路圖

I/O 電路圖

線路圖

RX-□(所有型號)

設定距離和過量增溢之間的相互關系

RX-M10(透過型)

平行移動特性

角度特性

帶有狹縫透光罩的平行移動特性(0.5×5mm)

帶有狹縫透光罩的平行移動特性(1×5mm)

帶有狹縫透光罩的平行移動特性(3×5mm)

RX-M50(透過型)

平行移動特性

角度特性

RX-M2R(透過型)

平行移動特性

角度特性

平行移動特性

角度特性

RX4-M5□(透過型)

平行移動特性

角度特性

RX2-M5(透過型)

平行移動特性

角度特性

帶有狹縫透光罩的平行移動特性(0.5×5mm)

帶有狹縫透光罩的平行移動特性(1×5mm)

帶有狹縫透光罩的平行移動特性(3×5mm)

RX-PRVM3(回歸反射型)

平行移動特性

角度特性

RX-PRV500(回歸反射型)

平行移動特性

角度特性

RX-RVM5(回歸反射型)

平行移動特性

角度特性

RX2-PRVM2(回歸反射型)

平行移動特性

角度特性

RX-D700(擴散反射型)

檢測領域特性檢

測物體尺寸和檢測距離之間的相互關系

RX-D200R(擴散反射型)

檢測領域特性檢

測物體尺寸和檢測距離之間的相互關系

RX2-D300(擴散反射型)

檢測領域特性檢

測物體尺寸和檢測距離之間的相互關系

使用指南

所有型號

安裝

接線

其他

RX-PRVM3 RX-PRV500RX2-PRVM2

帶偏極濾光鏡的回歸反射型傳感器

檢測物體實例

帶有狹縫透光罩的平行移動特性
(0.5×5mm)

帶有狹縫透光罩的平行移動特性
(1×5mm)

帶有狹縫透光罩的平行移動特性
(3×5mm)
