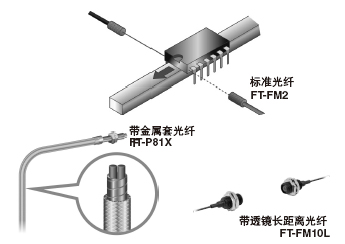

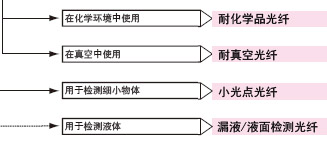

標準型	省空間型

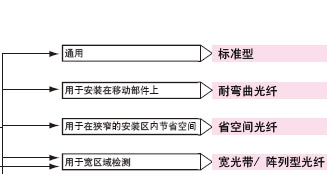

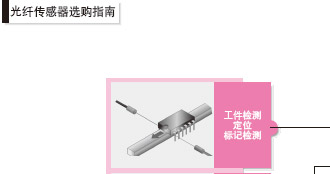

光纖產品選型的基本類型	可使傳送機兩側布局簡潔。

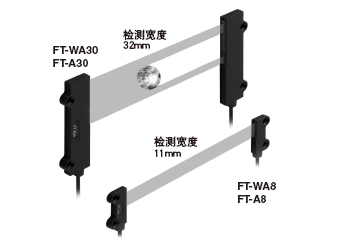

微小物體檢測型	寬光帶型／陣列型
可檢測微小芯片等零件	可實現寬區域檢測。

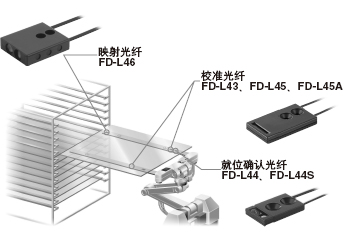

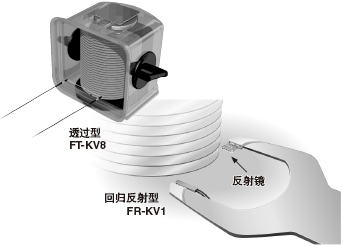

回歸反射型	限定反射型
透明體檢測性能卓越	最適合液晶制造工序等用途
狹光／靠繪圖型	耐環境型
超小型，機械手上也可安裝	采用氟化樹脂外殼，可適應多種液體

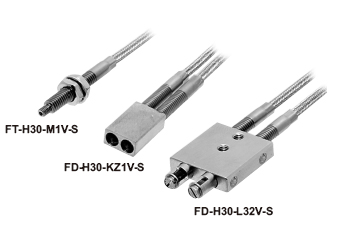

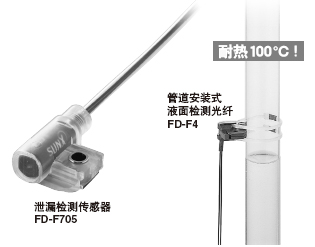

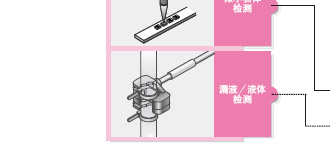

漏液／液面檢測型	耐真空型
檢測液體泄漏及液面位置	可在真空槽內使用

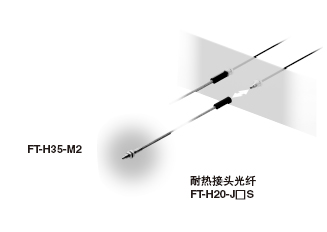

耐熱型	耐彎曲／小彎曲型
可在最高350℃的高溫下使用	最適用于活動部位

■光纖放大器簡介

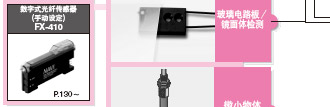

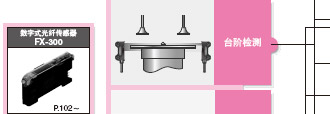

數字光纖傳感器 FX-300系列		數字光纖傳感器 FX-410系列
● 標準型產品也具備很高的檢測性能 ● 提高了長期、短期的穩定性		● 雙顯示屏+大型調節旋鈕使操作更方便 ● 現場安裝型光纖，可減輕作業者負擔

光纖一覽表

FX-305/FX-301(紅色LED型)檢測距離(注1)

透過型(每套2個)

FX-305和FX-301(-HS)檢測模式不同。 FX-305：H-SP、FAST、STD、STDF、LONG、U-LG(無S-D)。 FX-301(-HS)：S-D、H-SP(注1)、FAST、STD、LONG(無STDF、U-LG)。

種類		光纖頭形狀 （mm）	檢測距離 (mm)(注2)		最小檢 測物體(注3)	光纜長度 ： 自由裁切	彎曲半徑 (mm)	型號	外形 尺寸圖
螺 紋 頭 型	M4		1,600 1,100 700 530	400 200 180	φ0.04mm 不透明體	2m	R25	FT-B8	P.65
			1,000 780 500 400	280 150 130	φ0.03mm 不透明體			FT-FM2	P.65
							光纖 R25 套筒	FT-FM2S	P.65
								FT-FM2S4	P.65
			750 570 350 290	200 90 100	φ0.03mm 不透明體			FT-W8	P.68
			900 650 400 320	230 100 110	φ0.04mm 不透明體		耐彎曲	FT-P80	P.67
			900 650 380 320	230 100 110	φ0.05mm 不透明體	1m		FT-P81x	P.67
			550 400 250 190	140 70 80	φ0.04mm 不透明體	2m	耐彎曲	FT-P60	P.67
	螺 母 型		750 570 350 290	200 90 100	φ0.06mm 不透明體	2m		FT-WR80 （注4）New	P.69
			1,500 1,200 750 600	420 200 210	φ0.04mm 不透明體			FT-WR80L （注4）New	P.69
	彎 頭 型		740 530 320 230	150 75 80	φ0.04mm 不透明體	2m	R25	FT-R80	P.68
	M3		1,000 780 500 400	280 150 130	φ0.03mm 不透明體	2m	R25	FT-T80	P.68
			400 270 200 140	100 55 49	φ0.025mm 不透明體		R25	FT-NFM2	P.67
								FT-NFM2S	P.67
							光纖 R25 套筒	FT-NFM2S4	P.67
			220 160 100 80	55 25 28	φ0.02mm 不透明體			FT-W4	P.68
			350 250 150 100	75 30 35			耐彎曲	FT-P40	P.67
	長 距 離 型		19,500 19,500 19,500 14,000	10,000 3,500 3,800	φ0.4mm 不透明體	10m	R25	FT-FM10L	P.65

注：
1)FX-301-HS的H-SP模式、FX-301B/G/H的檢測距離請參閱PDF P.17；有關FX-410請參閱PDF P.130～；有關FX-311請參閱PDF P.138～。
2)請注意自由裁切型光纖的末端處理可能造成檢測距離最多減少20%。
3) 最小檢測物體尺寸值是紅色LED型最佳狀態下的值。有關紅色LED型以外的最小檢測物體，請向我們咨詢。最佳狀態是指在物件不存在的狀態下設定靈敏度時，檢測輸出正好為入光工作時的狀態。
4)詳情請參閱PDF P.20～。

透過型(每套2個)

FX-305和FX-301(-HS)檢測模式不同。 FX-305：H-SP、FAST、STD、STDF、LONG、U-LG(無S-D)。 FX-301(-HS)：S-D、H-SP(注1)、FAST、STD、LONG(無STDF、U-LG)。

種類		光纖頭形狀 （mm）	檢測距離 (mm)(注2)		最小檢 測物體(注3)	光纜長度 ： 自由裁切	彎曲半徑 (mm)	型號	外形 尺寸圖
螺 紋 頭 型	φ3		1,500 1,200 750 600	420 200 210	φ0.02mm 不透明體	2m		FT-WS8L	P.69
			780 570 340 290	200 90 100	φ0.05mm 不透明體			FT-WS3	P.69
	φ2.5		2,000 1,600 820 800	580 170 280	φ0.02mm 不透明體	2m	R25	FT-SFM2L	P.68
			1,000 780 500 400	280 150 130	φ0.03mm 不透明體			FT-SFM2	P.68
			750 570 350 290	200 90 100				FT-WS8	P.69
	φ1.5		400 270 200 140	100 55 49	φ0.025mm 不透明體	2m	R25	FT-SNFM2	P.68
			220 160 100 80	55 25 28	φ0.02mm 不透明體			FT-WS4	P.69
			350 280 160 120	90 40 42		1m	耐彎曲	FT-P2	P.67
	φ1		100 80 50 40	30 13 17	φ0.02mm 不透明體	500mm		FT-PS1	P.67

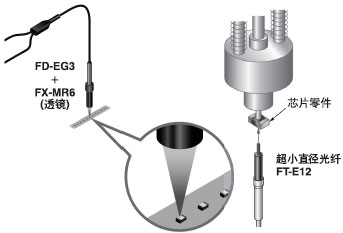

	超 小 直 徑 型		20 18 13 10	8 3 3	φ0.02mm 不透明體	500mm		FT-E12	P.65
			130 80 60 50	36 18 15		1m		FT-E22	P.65
	側 視 界 型		2,350 2,000 1,400 1,000	800 340 350	φ0.05mm 不透明體	2m	R25	FT-V10	P.68
			550 400 240 200	140 65 70	φ0.02mm 不透明體			FT-SFM2SV2	P.68
			410 390 220 180	125 60 63		1m		FT-V22	P.68
			220 175 100 80	60 25 27		2m		FT-V41	P.68
			120 90 55 40	30 13 15				FT-WV42	P.69

注：
1)FX-301-HS的H-SP模式、FX-301B/G/H的檢測距離請參閱PDF P.17；有關FX-410請參閱PDF P.130～；有關FX-311請參閱PDF P.138～。
2)請注意自由裁切型光纖的末端處理可能造成檢測距離最多減少20%。
3) 最小檢測物體尺寸值是紅色LED型最佳狀態下的值。有關紅色LED型以外的最小檢測物體，請向我們咨詢。最佳狀態是指在物件不存在的狀態下設定靈敏度時，檢測輸出正好為入光工作時的狀態。

透過型(每套2個)

FX-305和FX-301(-HS)檢測模式不同。 FX-305：H-SP、FAST、STD、STDF、LONG、U-LG(無S-D)。 FX-301(-HS)：S-D、H-SP(注1)、FAST、STD、LONG(無STDF、U-LG)。

50

種類		光纖頭形狀 （mm）	檢測距離 (mm)(注2)		最小檢 測物體(注3)	光纜長度 ： 自由裁切	彎曲半徑 (mm)	型號	外形 尺寸圖

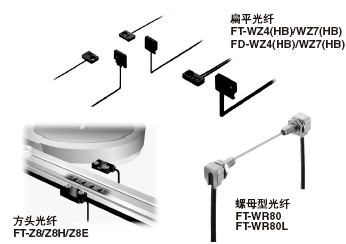

方型	小型		3,500 2,500 1,600 1,200	850 400 410	φ 0.08mm 不透明體	2m		FT-WZ8H	P.70
			3,100 2,700 1,550 1,400	1,000 420 490	φ 0.03mm 不透明體		耐彎曲	FT-Z8H	P.70
			2,100 1,500 950 700	500 200 210	φ 0.05mm 不透明體			FT-WZ8E	P.70
			1,850 1,600 950 800	600 250 280	φ 0.03mm 不透明體		耐彎曲	FT-Z8E	P.70
			950 700 420 330	240 100 120	φ 0.04mm 不透明體			FT-WZ8	P.70
			1,100 800 500 400	300 120 140	φ 0.03mm 不透明體		耐彎曲	FT-Z8	P.70
			300 200 140 100	70 40 40	φ 0.08mm 不透明體	1m		FT-WZ4 （注5）New	P.69
			220 150 105 75
