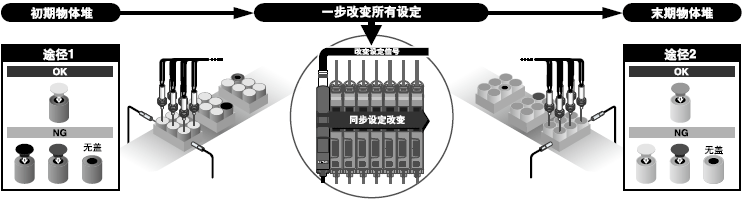

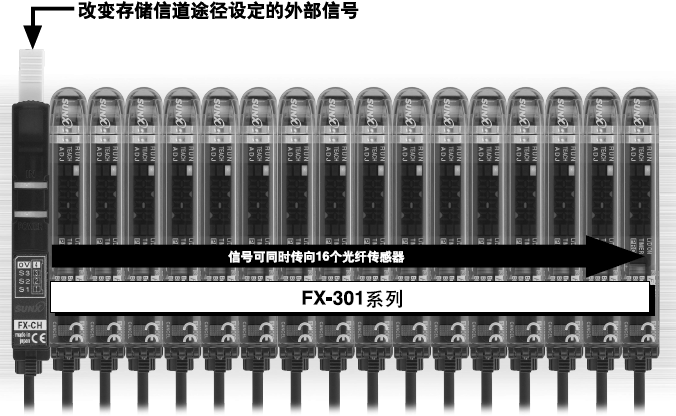

通過外部信號，多達16個光纖傳感器的設置可立即改變

用途

訂購指南

存儲選擇組件

種類	形狀	型號	說　明
NPN輸入型		FX-CH	通過使用一個外部信號，這個組件可單步改變多達16個光纖傳感器[FX-301系列]的存儲信道設定。
PNP輸入型		FX-CH-P

連接器

種類	形狀	型號	說明
4針型吸附 外連接器		SL-CP1 (白色)	用于0.08～0.2mm2(監控單元面積) 引線直徑：φ 0.7～φ 1.2mm	此吸附外連接器用來連接信道改變 輸入和存儲選擇組件。存儲選擇組件包括一個SL-CP1。
		SL-CP2 (黑色)	用于0.3mm2(監控單元面積) 引線直徑：φ 1.1～φ 1.6mm
		SL-CP3 (綠相藍色)	用于0.5mm2(監控單元面積) 引線直徑：φ 1.7～φ 2.5mm

其他

種類	形狀	型號	說　明
用于吸附外/ 內連接器的接合鉗子		SL-JPC	4針型接合連接器(SL-CP1, SL-CP2)可在一個夾子里連接。
SL-CP3 專用鉗子		SL-JPE	4針型吸附外連接器(SL-CP3)可在一個夾子里連接。

單觸電纜(FX-CH系列不附帶單觸電纜。請另行訂購。)

種類	型號	說明
母電纜 (3芯)	CN-73-C1	長度：1m	按并排結構連接光纖傳感器FX-301系列，F(xiàn)X-302(P)和存儲選擇組件FX-CH系列時，使用這種單觸電纜。(用于FX-CH系列)0.15mm2 3芯橡皮電纜，一端帶連接器電纜外徑：φ3mm
	CN-73-C2	長度：2m
	CN-73-C5	長度：5m
子電纜 (1芯)	CN-71-C1	長度：1m	按并排結構連接光纖傳感器FX-301系列，F(xiàn)X-302(P)和存儲選擇組件FX-CH系列時，使用這種單觸電纜。[用于FX-301／FX-302(P)系列]0.15mm2 1芯橡皮電纜，一端帶連接器電纜外徑：φ3mm
	CN-71-C2	長度：2m
	CN-71-C5	長度：5m

尾盤(FX-CH系列不附帶尾盤。請另行訂購。)

形狀	型號	說　明
	MS-DIN-E	FX-CH系列和光纖傳感器安裝到DIN導軌上之后，必須通過在兩端安裝尾盤并將FX-CH系列和光纖傳感器夾在中間來使所有這些設備完全貼緊。確保尾盤用于此目的。 (每套2個)

規格

種類		NPN輸入	PNP輸入
型號		FX-CH	FX-CH-P
電源電壓		12～24V DC±10%　脈動P-P10%以下
消耗電流		25mA以下(所有指示燈都亮起時)
存儲選擇組件		低： 0～2V DC( 源電流：0.5mA輸入阻抗：約10kΩ) 高：5V～＋V DC，或開路	高： 4V～＋V DC(流入電流：0.5～3mA輸入阻抗：約10kΩ) 低：0～0.6V DC，或開路
電源指示燈		綠色LED(電源為ON時亮起)
交流工作指示燈		綠色LED(載入時亮起閃爍→存儲時亮起)
環 境 性 能	周圍溫度	－10～＋55℃(注意不可結露、結冰)，存儲：－20～＋70℃
	周圍濕度	35～85%RH，存儲：35～85%RH
	耐電壓	AC1,000V 1分鐘，所有電源連接端子與外殼之間
	絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
	耐振動	頻率：10～150Hz，雙振幅：0.75mm，X, Y和Z各方向2小時
	耐沖擊	加速度：98m/s2(約10G)，X, Y和Z各方向5次
材質		外殼：耐熱ABS
連接方法		連接器
電纜延長		0.3mm2以上的電纜全長可延長至100m
重量		約20g
附件		SL-CP1(4針型吸附外連接器)：1件

注： 用于FX-CH連接的電纜不作為附件提供。確保使用下述另售單觸電纜。
母電纜(3芯)：CN-73-C1(電纜長1m)，CN-73-C2(電纜長2m)，CN-73-C5(電纜長5m)
子電纜(1芯)：CN-71-C1(電纜長1m)，CN-71-C2(電纜長2m)，CN-71-C5(電纜長5m)

I/O電路圖和線路圖

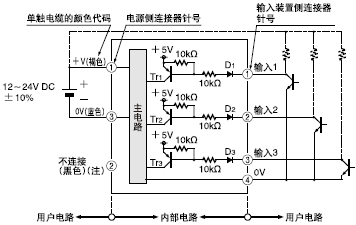

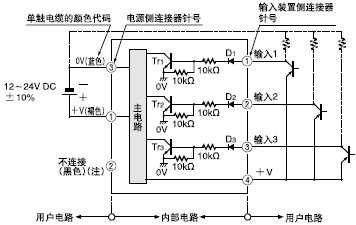

FX-CH (NPN輸入型號)

如果與NPN輸出型連	如果與接觸型連接

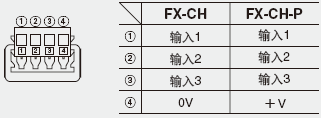

電源側的端子排列	電源側的端子排列
注：單觸電纜(CN-73-C□)的輸出電線(黑色)不連接到內部電路。開路，或連接到0V。 符號 … D1, D2, D3 ： 反向電源極性保護二極管 Tr1, Tr2, Tr3 ： PNP晶體管	注：單觸電纜(CN-73-C□)的輸出電線(黑色)不連接到內部電路。開路，或連接到0V。 符號 … D1, D2, D3 ： 反向電源極性保護二極管 Tr1, Tr2, Tr3 ： PNP晶體管

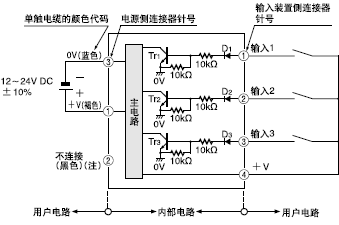

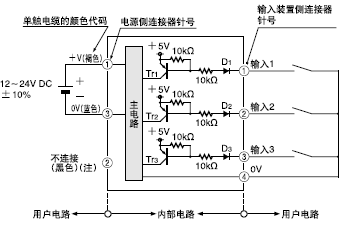

FX-CH-P (PNP輸入型號)

如果與PNP輸出型連接	FD-WG4/FD-WSG4反射型
電源側的端子排列	電源側的端子排列
注：單觸電纜(CN-73-C□)的輸出電線(黑色)不連接到內部電路。開路，或連接到0V。 符號 … D1, D2, D3 ： 反向電源極性保護二極管 Tr1, Tr2, Tr3 ： NPN晶體管	注：單觸電纜(CN-73-C□)的輸出電線(黑色)不連接到內部電路。開路，或連接到0V。 符號 … D1, D2, D3 ： 反向電源極性保護二極管 Tr1, Tr2, Tr3 ： NPN晶體管

使用指南

安裝

· 確保FX-CH(-P)安裝到35mm寬的DIN導軌上

安裝

① 將此部件后部安裝在35mm寬的DIN導軌上。 ② 按下此部件后部， 將其前部安裝在35mm寬的DIN導軌上。

拆卸部件

① 將此部件向前推。 ② 提起此部件前端將其拆下。 注：請注意如果沒有向前推此部件就向上提起前端的話，安裝部分后部的掛鉤可能被損壞。

連接<單觸電纜CN-73-C□的連接>

· 確保FX-CH(-P)安裝到35mm寬的DIN導軌上

連接方法

① 握住單觸電纜的連接器，使其突出部分與此部件頂部的凹槽持平。 ② 將連接器插入，直到聽到咔嗒一聲。

斷開方法

① 按下單觸電纜連接器頂部的突出部分，拉出連接器。 注：請注意如果不按下突出部分就拉出連接器，突出部分可能被損壞。請勿使用突出部分已損壞的單觸電纜。此外，不要握著電纜拉動，這可能會導致電纜折斷。

連接<吸附外連接器SL-CP1/CP2/CP3的連接>

· 連接或斷開吸附外連接器SL-CP1/CP2/CP3時確保電源是關閉的。 · 如有未使用過的電線，請先使其絕緣。 · 吸附外連接器SL-CP1/CP2/CP3的接合步驟，詳情請參閱吸附外連接器所附的使用手冊。

連接方法 ① 握住機身， 將連接好電纜的SL-CP1/CP2/CP3穩妥地插入此部件的每個連接器。 斷開方法 ① 握住機身，水平將SL-CP1/CP2/CP3從FX-CH(-P)中拉出。

串聯部件

·確保在電源關閉的狀態下串聯或拆卸部件。
· 當FX-301系列串聯連接或放大器依據安裝方式在DIN導軌上移動時，將放大器貼近安裝在一起，并將它們安裝在兩端另售尾盤(MS-DIN-E)之間。
· 最多可增加16個FX-301系列放大器。

串聯方法

① 將FX-CH(-P)和FX-301系列安裝在35mm寬的DIN導軌上。安裝這些部件時，確保FX-CH(-P)位于右圖所示的最左端。(詳情請參閱“安裝”。) ② 滑動FX-301系列到FX-CH(-P)并緊密連接各連接器，中間不要留出縫隙。 ③ 在兩端安裝尾盤(MS-DIN-E)(另售)以固定它們平面之間的部件。 ④ 擰緊螺絲以固定尾盤(MS-DIN-E)。

拆卸方法

① 松開尾盤(MS-DIN-E)的螺絲�；瑒覨X-301系列并一個一個拆卸下來。(詳情請參閱“安裝”。)

使用指南

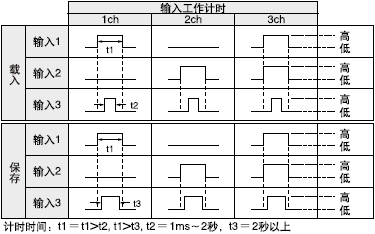

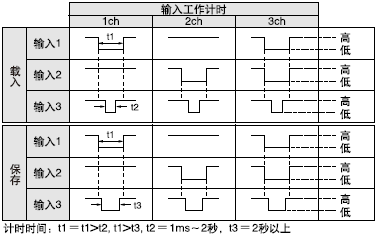

工作時間表

· FX-CH(-P)的工作計時按下列步驟設定。

設定步驟

① 選擇存儲信道在輸入1或輸入2。 ② 保持輸入1或輸入2的條件。 ③ 輸入計時時間t2并從輸入3載入。此時，交流工作狀態指示燈(綠色)亮起。[輸入計時時間t3以保存。此時，交流工作狀態指示燈(綠色)閃爍→亮起。] ④ 取消輸入3。	<FX-CH> 載入/保存 1ch 2ch 2ch 輸入1 低 高 低 輸入2 高 低 低 輸入3 低 低 低 低：0～2V DC 高：5V～＋V DC，或開路	<FX-CH-P> 載入/保存 1ch 2ch 2ch 輸入1 高 低 高 輸入2 低 高 高 輸入3 高 高 高 高：4V～＋V DC 低：0～0.6V DC，或開路

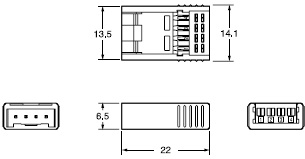

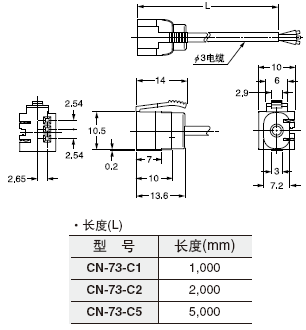

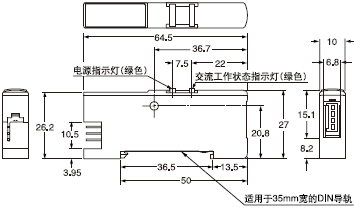

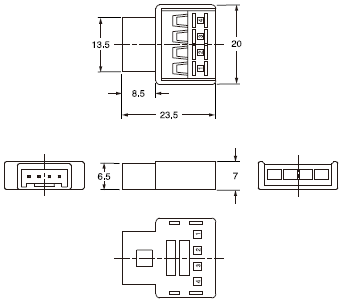

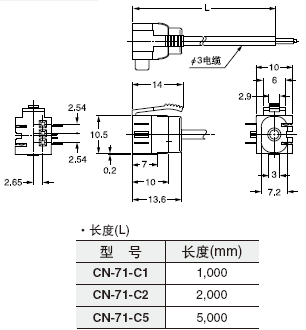

<FX-CH> <FX-CH-P> 接線 · 請確認在電源關閉的狀態下接線或添加部件。 · 請確認電源電壓在額定范圍內變化。 · 請注意如果使用的電壓超出額定范圍，或直接連接AC電源，傳感器可能燒壞或損壞。 · 如果在該產品附近使用產生噪音的設備(開關調節器、轉換發動機等)，請將設備機架接地端子(F.G.)接地。 · 如果電源是由商用開關調節器提供，請確保電源機架接地端子(F.G.)接地。 · 請確認DC電源使用一隔離變壓器。如果使用自耦變壓器(單線圈變壓器)，可能損壞本產品或電源。 · 如果使用電源中產生電涌，請與電源連接一個電涌吸收器以吸收 電涌。 · 由于錯誤接線會導致設備損壞，請確保接線正確。 · 請勿將電線與高壓線或電源線一起或在同一管線內運行線路，這可能會由于感應而引起故障。 · 請確保使用另售的單觸電纜連接部件。0.3mm2以上電纜可延長至100m。但為減少噪音，使接線盡可能短。 其他 ·電源接通后的短時間(約4秒)內，請勿使用。 ·本傳感器僅適于室內使用。 ·避免灰塵，污垢和水蒸氣。 · 請勿將傳感器與水、油、油脂或有機溶液，如稀釋劑等直接接觸。 ·本產品不能在含有易燃易爆氣體的環境中使用。 ·不可拆卸，修理或改裝傳感器。 尺寸(單位：mm) FX-CH / FX-CH-P 存儲選擇組件 電源連接器側 外部輸入連接器側 MS-DIN-E 尾盤(另售) CN-73-C1 CN-73-C2 CN-73-C5 母電纜(另售) CN-71-C1 CN-71-C2 CN-71-C5 子電纜(另售) SL-CP1 SL-CP2 吸附外連接器 SL-CP3 吸附外連接器 連接后 連接后
