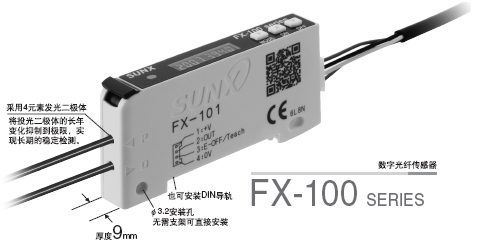

產品特點：
便于理解

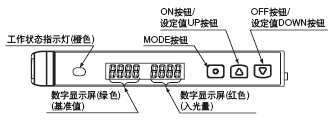

現場中極其活躍的2個數字畫面

通用性

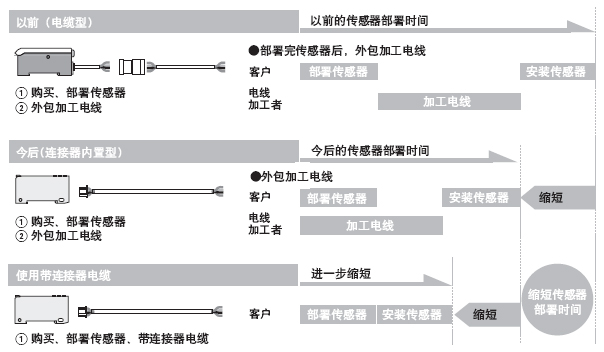

使用通用連接器削減傳感器部署時間＆維修品番

SUNX光纖傳感器商品體系

可以根據用途選擇。

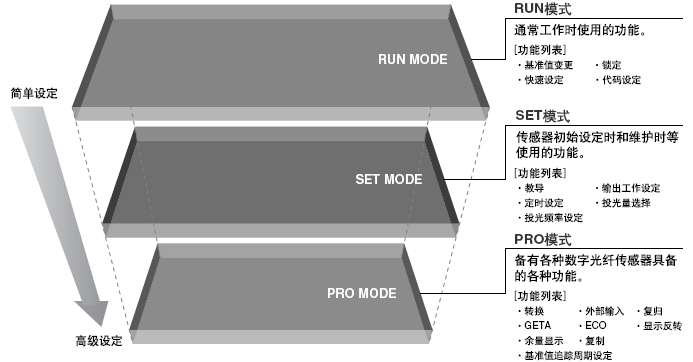

從簡單設定到高級設定，明確分為3層結構

根據設定內容的級別明確分為：日常進行的設定為“RU N模式” 、基本設定為“SET模式”、高級功能為“PRO模式”。
設定操作既便于理解又簡單。

RUN MODE

面向現場操作者 面向設計負責人

快速、代碼輸入功能

只需選擇事先設定的數值便可設定傳感器。

快速設定號碼(摘錄) 號碼 輸出工作 投光量選擇 定時 -00- 遮光時ON OFF 無 -01- 遮光時ON ON 無 -02- 遮光時ON OFF OFF延遲10ms -03- 遮光時ON ON OFF延遲10ms -10- 入光時ON ON ON延遲40ms -11- 入光時ON OFF ON延遲40ms -12- 入光時ON ON ON延遲10ms -13- 入光時ON OFF ON延遲10ms

通過電話順利進行技術支持 用電話時也能通過“數值”順利確認。也易于對海外客戶進行技術支持。

SET MODE

面向現場操作者

用ON/OFF按鈕進行教導

只需在有檢測物體的狀態下按下ON按鈕，在無檢測物體的狀態下按下OFF按鈕。不必轉換或判斷入光時ON ( L_ON)、遮光時ON(d_ON)。
<設定實例>

透過型·回歸反射型

反射型

面向設計負責人

投光量選擇功能

如果在近距離檢測或檢測透明或微小物體時，受光水平逐漸飽和，可調節傳感器的投光量，而“無需改變反應時間”使檢測穩定。

面向現場操作者

投光頻率設定功能

（FX-101□：最多防干擾3臺 FX-102□：最多防干擾4臺）
設定每臺的投光頻率，防止相互干擾。設定時，投光會閃光，因此設定的光纖一目了然。另外，由于不是通過光通信防干擾，因此不必像以前那樣貼近安裝放大器，即使放大器之間有距離也能發揮其功能。
※如果轉換投光頻率，反應時間也將變化。

限定教導功能

僅教導無檢測物體的狀態(入光量穩定狀態)，設定[基準值]。便于有背景物體時的檢測和微小物體的檢測。也可根據外部輸入進行教導。

PRO MODE

面向現場操作者

基準值追蹤周期設定功能

由于根據長期的環境變化(灰塵等)追蹤投光量的變化，可在任意周期確認入光量，自動再次設定基準值。

GETA功能

將每個放大器的現入光量補正為指標值，可減少偏差。

基準值余量設定

可確認相對于現入光量基準值的余量。無余量時，可使數字指示屏閃爍。

外部輸入設定

可通過外部輸入進行投光停止、限定/AUTO教導、ECO的設定。

設定復制功能

訂購指南

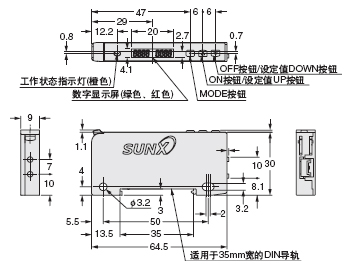

放大器

種類		形狀	型號	投光二極體	輸 出
標準型			FX-101(注2)	紅色LED	NPN開路集電極晶體管
	M8插入式連接器型		FX-101-Z(注3)		NPN開路集電極晶體管
			FX-101P(注2)		PNP開路集電極晶體管
	M8插入式連接器型		FX-101P-Z(注3)		PNP開路集電極晶體管
	電 纜 組 合 (注1)		FX-101-CC2		NPN開路集電極晶體管
			FX-101P-CC2		PNP開路集電極晶體管
長距離型			FX-102(注2)		NPN開路集電極晶體管
	M8插入式連接器型		FX-102-Z(注3)		NPN開路集電極晶體管
			FX-102P(注2)		PNP開路集電極晶體管
	M8插入式連接器型		FX-102P-Z(注3)		PNP開路集電極晶體管
	電 纜 組 合 (注1)		FX-102-CC2		NPN開路集電極晶體管
			FX-102P-CC2		PNP開路集電極晶體管
注： 1) 附帶帶連接器電纜，長2m(CN-14A-C2)。 2) 請務必使用另售的帶連接器電纜CN-14A-C□、連接器CN-14A或J.S.T.Mfg.Co.,Ltd生產的連接器 (接點：SPHD-001T-P0.5，套殼：PAP-04V-S)。 3) 請務必使用另售的帶M8連接器電纜CN-24A-C□。

附件

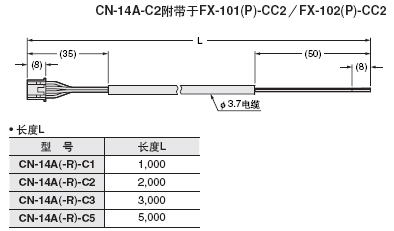

·CN-14A-C2

(帶連接器電纜，長2m) ※僅附帶于電纜組合型


配件(另售)

品名	型號	說明
帶連接器電纜	CN-14A-C1	長1m	0.2mm2 4芯一端帶連接器的橡皮絕緣軟電纜 電纜外徑：φ 3.7mm
	CN-14A-C2(注1)	長2m
	CN-14A-C3	長3m
	CN-14A-C5	長5m
帶連接器電纜 (耐彎曲性電纜規格)	CN-14A-R-C1	長1m
	CN-14A-R-C2	長2m
	CN-14A-R-C3	長3m
	CN-14A-R-C5	長5m
M8帶連接器電纜	CN-24A-C2	長2m	適用于一端帶M8插入式連接器型 電纜外徑:φ4mm
	CN-24A-C5	長5m
連接器	CN-14A	每套套殼10個，接點40個
保護罩	FC-FX-1	保護放大器的調節面。

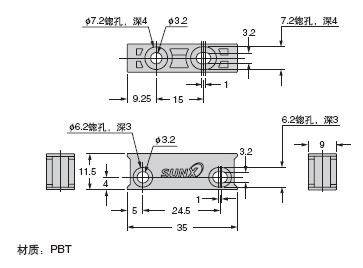

放大器安裝支架	MS-DIN-4	放大器專用的安裝支架。

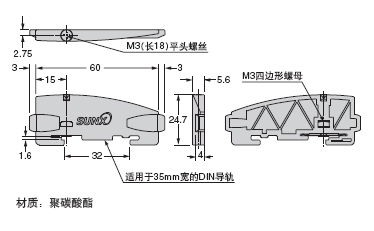

尾盤	MS-DIN-E (每套2個)	當串聯連接多個放大器，或在DIN導軌上移動放大器時，這些尾盤確保所有的放大器安全安裝并充分連接。
注：1) 附帶于電纜組合型(FX-10□-CC2)。

匹配連接器推薦產品的介紹

J.S.T.Mfg.Co.,Ltd生產 接點：SPHD-001T-P0.5，套殼：PAP-04V-S
注意：推薦產品的詳情，請向廠商咨詢。

壓接工具推薦產品的介紹

J.S.T.Mfg.Co.,Ltd生產 型號：YC-610R
注意：推薦產品的詳情，請向廠商咨詢。

M8帶連接器電纜	保護罩
• CN-24A-C□	• FC-FX-1

放大器安裝支架	帶連接器電纜	連接器
• MS-DIN-4	• CN-14A(-R)-C□	• CN-14A

規格

種類		標準型		長距離型
			電纜組合		電纜組合
NPN輸出		FX-101(-Z)(注4)	FX-101-CC2	FX-102(-Z)(注4)	FX-102-CC2
PNP輸出		FX-101P(-Z)(注4)	FX-101P-CC2	FX-102P(-Z)(注4)	FX-102P-CC2
電源電壓		12～24V DC±10%　脈動P-P10%以下
消耗電力		通常時：720mW以下(電源電壓24V時，消耗電流30mA以下) ECO模式時：600mW以下(電源電壓24V時，消耗電流25mA以下)
輸出		<NPN輸出型> NPN開路集電極晶體管 最大流入電流：100mA 外加電壓：30V DC以下(輸出和0V之間) 剩余電壓：1.5V以下(流入電流為100mA時) <PNP輸出型> PNP開路集電極晶體管 最大流出電流：100mA 外加電壓：30V DC以下(輸出和+V之間) 剩余電壓：1.5V以下(流出電流為100mA時)
輸出工作		入光時ON或非入光時ON 可通過SET模式轉換
短路保護		裝 備
外部輸入		<NPN輸出型> NPN無接點輸入 信號條件 High：＋8V～＋V DC或開路 Low：0～＋2V DC(流出電流0.5mA以下) 輸入阻抗：約10kΩ <PNP輸出型> PNP無接點輸入 信號條件 High：＋4V～＋V DC(流入電流0.5～3mA) Low：0～＋0.6V DC或開路 輸入阻抗：約10kΩ
反應時間		投光頻率0：250μs以下(出廠狀態) 投光頻率1：450μs以下 投光頻率2：500μs以下 投光頻率3：600μs以下		投光頻率1：2.5ms以下(出廠狀態) 投光頻率2：2.8ms以下 投光頻率3：3.2ms以下 投光頻率4：5.0ms以下
靈敏度設定方法		2點教導/限定教導/全自動教導
工作狀態指示燈		橙色LED(輸出ON時亮起)
數字顯示		4位(綠色)+4位(紅色)LCD顯示
設定靈敏度微調功能		裝 備
定時器功能		ON延遲定時器/OFF延遲定時器 可調節有效或無效 ［定時時間：1ms、5ms、10ms、20ms、40ms、50ms、100ms、500ms、1,000ms］
投光量選擇功能		裝備 可調節有效或無效
防干擾功能		裝備 投光頻率轉換式(注2) (投光頻率1、2、3中的功能)		裝備 投光頻率轉換式(注2) (投光頻率1、2、3、4中的功能)
環 境 性 能	周圍溫度	－10～＋55°C(4～7臺貼近安裝時：－10～＋50°C，8～16臺貼近安裝時：－10～＋45°C) (注意不可結露、結冰) 存儲：－20～＋70°C
	周圍濕度	35～85%RH、存儲：35～85%RH
	周圍照明度	白熾光：受光面照明度3,0000x
	耐電壓	AC1,000V 1分鐘 所有電源連接端子與外殼之間(注3)
	絕緣電阻	DC250V兆時20MΩ以上 所有電源連接端子與外殼之間(注3)
	耐振動	頻率10～150Hz 雙振幅0.75mm XYZ各方向2小時
	耐沖擊	頻率98m/s2(約10G) XYZ各方向5次
投光二極體(調制式)		紅色LED(投光波峰波長：632nm)
材質		外殼：聚碳酸酯，按鈕開關：聚碳酸酯，光纖固定桿：PBT
連接方式		連接器連接式(注4)
接線長度		用0.3mm2以上電纜可最大延長至100m
重量		主體重量：約15g 包裝重量：約35g	主體重量：約15g 包裝重量：約75g	主體重量：約15g 包裝重量：約35g	主體重量：約15g 包裝重量：約75g
附件		－	CN-14A-C2 (帶連接器電纜，長2m)：1根	－	CN-14A-C2 (帶連接器電纜，長2m)：1根
注： 1) 在未指定的測定條件下，周圍溫度＝＋23℃。 2) 使用防干擾功能時，請將想防干擾的兩個放大器的投光頻率相互設定成不同的值。 但是，請注意FX-101(P)/FX-101(P)-CC2的投光頻率0(出廠狀態)不能起動防干擾功能。 3) 耐電壓和絕緣電阻是放大器單體的值。 4) 型號名末尾沒有“-CC2”的機型不附帶連接器電纜(CN-14A-C2)。 請務必使用另售的帶連接器電纜CN-14A-C□或連接器CN-14A或J.S.T.Mfg.Co.,Ltd生產的連接器(接點：SPHD-001T-P0.5，套殼：PAP-04V-S)。 型號名末尾帶“-Z”的為M8插入式連接器型。請確保使用選購件M8插入式連接器電纜CN-24A-C□。

I/O電路圖和線路圖

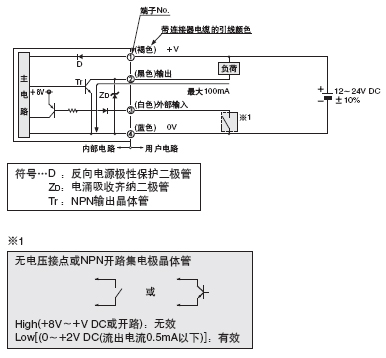

FX-10□(-Z/-CC2) NPN輸出型

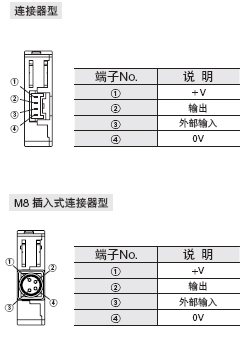

I/O電路圖	端子排列圖

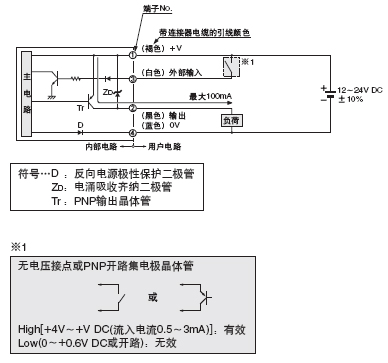

FX-10□P(-Z/-CC2) PNP輸出型

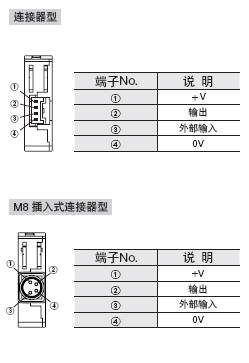

I/O電路圖	端子排列圖

光纖列表

透過型(每套2個)

種類		光纖頭形狀 (mm)	檢測距離(注1)		光纖長度: 自由裁切	彎曲半徑 (mm)	型號
			標準型 FX-101□	標準型 FX-101□
螺紋頭型	M 4		400	1,150	2m	R25	FT-B8
			300	800			FT-FM2
						光纖R25套筒 R10	FT-FM2S
							FT-FM2S4
			260	650		R1	※FT-W8
			230	650		R4耐彎曲	※FT-P80
			260	800	1m	R10	FT-P81X
			130	300	2m	R4耐彎曲	※FT-P60
	螺母型		215	570		R1	※FT-WR80
			430	1,150	2m		※FT-WR80L
	彎頭狀型		180	430	2m	R25	FT-R80
	M 3		300	800		R25	FT-T80
			130	280			FT-NFM2
						光纖R25套筒 R10	FT-NFM2S
							FT-NFM2S4
			80	220		R1	※FT-W4
			80	240		R4耐彎曲	※FT-P40
	長距離		9,300	15,000	10m	R25	FT-FM10L
注：請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。

透過型(每套2個)

種類		光纖頭形狀 (mm)	檢測距離(注1)		光纖長度: 自由裁切	彎曲半徑 (mm)	型號
			標準型 FX-101□	標準型 FX-101□
圓 柱 型	φ 3		600	1,500	2m	R1	※FT-WS8L
			150	600			※FT-WS3
	φ 2.5		760	2,400	2m	R25	FT-SFM2L
			300	800			FT-SFM2
			260	650		R1	※FT-WS8
	φ 1.5		130	650	2m	R25	FT-SNFM2
			80	220		R1	※FT-WS4
			120	330	1m	R4耐彎曲	※FT-P2
	φ 1		40	90	500mm		※FT-PS1
	超 小 直 徑 型		6	9	500mm	R5	FT-E12
			15	60	1m		FT-E22
	側 視 界 型		1,000	2,350	2m	R25	FT-V10
			180	470			FT-SFM2SV2
			140	380	1m		FT-V22
			40	120	2m		FT-V41
			30	80		R1	※ FT-WV42
注：請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。

透過型(每套2個)

種類		光纖頭形狀 (mm)	檢測距離(注1)		光纖長度: 自由裁切	彎曲半徑 (mm)	型號
			標準型 FX-101□	長距離型FX-102□
方 型	小 型		1,200	2,800	2m	R1	※FT-WZ8H
			1,400	3,100		R4耐彎曲	※FT-Z8H
			700	2,100		R1	※FT-WZ8E
			800	1,850		R4耐彎曲	※FT-Z8E
			330	950		R1	※FT-WZ8
			360	1,000		R4耐彎曲	※FT-Z8
			230	670	1m	R1	※FT-WZ4
			80	230			※FT-WZ4HB
			330	1,000	2m		※FT-WZ7
			190	580			※T-WZ7HB
特 殊 型	狹 光 型		1,000	3,000	2m	R25	FT-K8
			700	2,200		R1	※FT-WKV8
			1,000	3,000		R25	FT-KV8
			135	500		R10	FT-KV1
	寬光帶型		3,500	3,500	2m	R1	※FT-WA30
						R10	FT-A30
			1,500	3,500		R1	※FT-WA8
						R10	FT-A8
	陣 列 型		280	720	2m	R25	FT-AFM2
			240	670			FT-AFM2E
注： 1) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。 2) 光纖長度實際上將檢測距離限制在3,500mm長。

透過型(每套2個)

種類		光纖頭形狀 (mm)	檢測距離(注1)		光纖長度: 自由裁切	彎曲半徑 (mm)	型號
			標準型 FX-101□	長距離型FX-102□
特 殊 型	特 殊 型		170	490	2m	R25	FT-H35-M2
						光纖R25 套筒R10	FT-H35-M2S6
			100	300	1m	R10	FT-H20W-M1
			210	540	1m	R25	FT-H20-M1
			250	700	2m		FT-H13-FM2
	耐熱 · 接頭型		135	420	200mm (注2)	耐熱側 R18 (注3)	FT-H20-J20-S (注4)
					300mm (注2)		FT-H20-J30-S (注4)
					500mm (注2)		FT-H20-J50-S (注4)
			150	500	500mm (注2)		FT-H20-VJ50-S (注4)
					800mm (注2)		FT-H20-VJ80-S (注4)
	耐化學品型		520	3,100	2m	R25	FT-Z802Y
			990	2,340	2m (注5)	R30	FT-HL80Y
			1,100	2,600			FT-L80Y
			340	800			FT-V80Y
	耐真空型		110	280	1m	R18	FT-H30-M1V-S (注6)
注： 1) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。 2) 是耐熱側光纖的光纖長度(固定長度)。常溫側光纖為2m自由裁切。 3) 常溫側為R25mm以上。 4) 組合銷售耐熱接頭型光纖+常溫側光纖(FT-FM2)。 5) 從放大器的插入端開始允許裁切距離是500mm。 6) 組合銷售耐真空型光纖+光端子(FV-BR1)+在大氣側光纖(FT-J8)。

耐熱接頭型光纖作為維修零件單獨購買時的型號

·FT-H20-J20(每套2個)	·FT-H20-J30(每套2個)	·FT-H20-J50(每套2個)
·FT-H20-VJ50(每套2個)	·FT-H20-VJ80(每套2個)

耐真空型光纖作為維修零件單獨購買時的型號

·耐真空型光纖 FT-H30-M1V(每套2個)

·光端子 FV-BR1(每套2個)

·在大氣側光纖 FT-J8(每套2個)

回歸反射型

種類		光纖頭形狀 (mm)	檢測距離(注1)(注2)		光纖長度: 自由裁切	彎曲半徑 (mm)	型號
			標準型 FX-101□	長距離型FX-102□
小彎曲型	帶偏極濾光器		100 ~ 550	100 ~ 830	2m	R1	※FR-WKZ11
狹光型	頂端檢測		200	200	2m	R10	FR-KZ21
	側面檢測						FR-KZ21E
晶 片 繪 圖			15 ~ 200	15 ~ 360	2m	R10	FR-KV1
注： 1) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。 FR-WKZ11的檢測距離是與RF-13結合使用時的值。FR-KZ21, FR-KZ21E和FR-KV1的檢測距離是與專用反射鏡結合使用時的值。 FR-WKZ11與反射鏡(另售)結合時的檢測距離如下表。
反射鏡 \ 放大器 FX-101□ FX-102□ FR-WKZ11＋RF-210 100～700 100～2,000 FR-WKZ11＋RF-220 100～1,300 100～2,600 FR-WKZ11＋RF-230 100～2,000 100～4,000
注： 2) FR-WKZ11的檢測距離是指反射鏡或反光帶的可設定范圍。檢測物體的檢測值也可為100mm以下。 但是，請注意光纖頭附近有白色·鏡面體時，反射投光可能會入光。此時，請調節放大器本體的基準值后再使用。 FR-KZ21及FR-KZ21E的檢測距離是指反射鏡的可設定范圍。 但是，如果設置光纖檢測穿過在離光纖頭0~20mm以內的物體，可能導致不穩定檢測。 FR-KV1的檢測距離是指反射鏡的可設定范圍。檢測物體的檢測值也可為15mm以下。

反射型

種類		光纖頭形狀 (mm)	檢測距離(注1)(注2)		光纖長度: 自由裁切	彎曲半徑 (mm)	型號
			標準型 FX-101□	長距離型FX-102□
螺 紋 頭 型	M 6		170	440	2m	R25	FD-B8
			100	410			FD-FM2
			100	345		光纖R25 套筒R10	FD-FM2S
							FD-FM2S4
			80	230		R1	※FD-W8
			90	200		R4耐彎曲	※FD-P80
			70	220	1m	R10	FD-P81X
	彎頭狀型		70	180	2m	R25	FD-R80
注： 1) 檢測距離是以白色無光澤紙(400×400mm)為檢測物體所得的值。 2) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。

反射型

種類		光纖頭形狀 (mm)	檢測距離(注1)(注2)		光纖長度: 自由裁切	彎曲半徑 (mm)	型號
			標準型 FX-101□	長距離型FX-102□
螺 紋 頭 型	M 4		110	345	2m	R25	FD-T80
			35	100			FD-NFM2
						光纖R25 套筒R10	FD-NFM2S
							FD-NFM2S4
			15	40		光纖R1 套筒R10	※FD-W44
			80	230		R1	※FD-WT8
			28	75		R2	※FD-WG4
			50	120		R25	FD-G4
			45	150		R4耐彎曲	※FD-P60
	M 3		35	100	2m	R25	FD-T40
			15	40		R1	※FD-WT4
			8	30		R4耐彎曲	※FD-P40
			50	120		R25	FD-G6
			45	160	1m (注3)	R10	FD-G6X
			18	50	500mm	R25	FD-EG1
			10	30		R10	FD-EG2
			7	22			FD-EG3
			1	4		R25	FD-EN500S1
			15	48	1m		FD-ENM1S1
注： 1) 檢測距離是以白色無光澤紙(FD-T80、FD-WT8：400×400mm、FD-W44、FD-WT4、FD-P40、FD-G6、FD-EG1、FD-EG2、FD-EG3、FD-EN500S1、FD-ENM1S1：100×100mm、其他：200×200mm)為檢測物體所得的值。 2) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。 3) 從放大器的插入端開始允許裁切距離是700mm。

反射型

種類		光纖頭形狀 (mm)	檢測距離(注1)(注2)		光纖長度: 自由裁切	彎曲半徑 (mm)	型號
			標準型 FX-101□	長距離型FX-102□
園 柱 型	φ 3		100	345	2m	R25	FD-S80
			80	230		R1	※FD-WS8
			28	75		R2	※FD-WSG4
			45	150		R4耐彎曲	※FD-P50
	φ 2.5		35	100	2m	R25	FD-SNFM2
	φ 1.5		25	65	1m	R4耐彎曲	※FD-P2
	超小直徑型		3.5	13	1m	R10	FD-E12
			16	45		R25	FD-E22
	側視界型		25	70	2m	R25	FD-V41
			6	20		R1	※FD-WV42
			30	90		R25	FD-SFM2SV2
方 型	限 定 反 射 型		16 ~ 30	12 ~ 50	4m	R25	FD-L46
			0 ~ 40	0 ~ 50	3m	R4	FD-L45
			0 ~ 19	0 ~ 25	2m		FD-L43
			0 ~ 6	0 ~ 8		R10	FD-L44
			0~ 4.5	0~ 5.5	2m		FD-L44S
			7 ~ 12（中心8）	6 ~ 13.5（中心8）		R1	※FD-WL41
			3 ~ 14（中心8）	1.5 ~ 16（中心8）		R10	FD-L41
			5 ~ 8（中心8）	1~ 17（中心8）	1m		FD-L4
			1~ 4.5	0.5~ 6.5		R1	※FD-WL48
注： 1) 檢測距離是以白色無光澤紙[FD-S80、FD-WS8：400×400mm、FD-WSG4、FD-P50、FD-SNFM2、FD-V41、FD-SFM2SV2：200×200mm，F(xiàn)D-P2、FD-E12、FD-E22、FD-WV42、FD-L4、FD-WL48：100×100mm，F(xiàn)D-L46：相對于LCD用玻璃電路板R表面(100×100×t 0.7mm)，F(xiàn)D-L43、FD-L44及FD-L45：相對于LCD用玻璃電路板(100×100×t 0.7mm)，F(xiàn)D-L44S：相對于硅晶片(研磨面)，F(xiàn)D-WL41、FD-L41：玻璃電路板(100×100×t 2mm)]為檢測物體所得的值。 2) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。

反射型

種類		光纖頭形狀 (mm)	檢測距離(注1)(注2)		光纖長度: 自由裁切	彎曲半徑 (mm)	型號
			標準型 FX-101□	長距離型FX-102□
方 型	小 型		2 ~ 20	1 ~ 70	1m	R1	※FD-WZ4
							※FD-WZ4HB
			1 ~ 55	160	2m		※FD-WZ7
			1 ~ 60	0.5 ~ 180			※FD-WZ7HB
特 殊 用 途	長距離		20 ~ 180	20 ~ 480	2m	R1	※FD-WKZ1
	寬光帶		125	250	2m	R25	FD-A15
	陣 列 型		105	285	2m	R25	FD-AFM2
			85	245			FD-AFM2E
	液 面 檢 測 型		－		2m (注3)	保護管 R40 光纖 R15	FD-F8Y
			適用管道直徑：外徑φ 6～φ 26mm的透明管 （PVC(氯乙烯)，氟化樹脂，聚碳酸酯，丙烯， 玻璃，壁厚1～3mm）		2m	R10	FD-F41
			適用管道直徑：外徑φ 6～φ 26mm的透明管 （適用管道直徑：外徑φ 6～φ 26mm的透明管）				FD-F4
注： 1) 檢測距離是以白色無光澤紙(FD-WKZ1、FD-AFM2、FD-AFM2E：400×400mm，其他：200×200mm)為檢測物體所得的值。 2) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。 3) 從放大器的插入端開始允許裁切距離是1，000mm。

反射型

種類		光纖頭形狀 (mm)	檢測距離(注1)(注2)		光纖長度: 自由裁切	彎曲半徑 (mm)	型號
			標準型 FX-101□	長距離型FX-102□
特 殊 用 途	耐 熱 型		75	280	2m	R25	FD-H35-M2
						光纖R25 套筒R10	FD-H35-M2S6
			120	300	1m	R25	FD-H20-M1
			85	200		光纖R25 套筒R10	FD-H35-20S
			90	280		R25	FD-H20-21
			2 ~ 9	0 ~ 17	2m		FD-H30-L32
			0 ~ 10	0 ~ 25	2m		FD-H18-L31
			100	280			FD-H13-FM2
	耐 真 空 型		25 ~ 80	10 ~ 220	1m	R18	FD-H30-KZ1V-S (注3)
			2.5 ~ 6.5	0 ~ 11	3m		FD-H30-L32V-S (注3)
注： 1) 檢測距離是以白色無光澤紙[FD-H30-L32、FD-H18-L31：玻璃電路板(50×50mm)，F(xiàn)D-H30-KZ1V-S、FD-H30-L32V-S：透明玻璃(100×100×t0.7mm)，其他：400×400mm]為檢測物體所得的值。 2) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。 3) 組合銷售耐真空型光纖＋光端子(FV-BR1)＋在大氣側光纖(FT-J8)。

耐真空型光纖作為維修零件單獨購買時的型號

·耐真空型光纖 FD-H30-KZ1V FD-H30-L32V	·用于FD-H30-KZ1V的安裝支架 MS-FD-2	·光端子 FV-BR1(每套2個)	·在大氣側光纖 FT-J8(每套2個)

附件 ·RF-003(FR-KZ21/KZ21E專用鏡) ·RF-13(反光帶) ·FX-CT1(光纖裁切器) ·FX-CT2(光纖裁切器) ·FX-AT2(固定長度光纖附件，橙色) ·FX-AT3(φ 2.2mm光纖附件，透明橙色) ·FX-AT4(φ1mm光纖附件，黑色) ·FX-AT5(φ 1.3mm光纖附件，灰色) ·FX-AT6(φ1mm/φ 1.3mm混合光纖附件，黑色/灰色) ·連接到FX-100系列以外的光纖放大器 ·適用光纖放大器：FX2/FX3系列 ·FX-AT10(φ1mm光纖附件) ·FX-AT13(φ 1.3mm光纖附件) ·FX-AT15(φ1mm/φ 1.3mm混合光纖附件)

·RF-003 ·RF-13 ·FX-CT1 ·FX-CT2         ·FX-AT2 ·FX-AT3 ·FX-AT4       ·FX-AT10 ·FX-AT13 ·FX-AT15 ·FX-AT5 ·FX-AT6

透鏡(用于透過型光纖)

品名		型號	說明
用于透過型光纖	擴張透鏡(注1)	FX-LE1		檢測距離增加了5倍以上。 周圍溫度：－60～＋350°C 檢測距離[安裝2個時] 光纖 \ 放大器 FX-101□ FX-102□ FT-B8 2,200 3,500(注2) FT-FM2、FT-T80 3,000 3,500(注2) FT-R80 1,900 3,500(注2) FT-W8 3,000 3,500(注2) FT-P80、FT-P60 3,500(注2) 3,500(注2) FT-P81X 1,600(注2) 1,600(注2) FT-H35-M2 2,000 3,500(注2) FT-H20W-M1 1,300 1,600(注2) FT-H20-M1 1,600(注2) 1,600(注2) FT-H20-J20-S、FT-H20-J30-S FT-H20-J50-S 1,000 3,500(注2)
	超擴張透鏡(注1)	FX-LE2		通過大直徑透鏡極大地增加了檢測距離。 周圍溫度：－60～＋350°C 檢測距離[安裝2個時] 光纖 \ 放大器 FX-101□ FX-102□ FT-B8、FT-FM2 FT-R80、FT-W8 FT-P80、FT-P60 3,500(注2) 3,500(注2) FT-P81X 1,600(注2) 1,600(注2) FT-H35-M2 3,500(注2) 3,500(注2) FT-H20W-M1、FT-H20-M1 1,600(注2) 1,600(注2) FT-H13-FM2 3,500(注2) 3,500(注2) FT-H20-J20-S、FT-H20-J30-S FT-H20-J50-S 3,500(注2) 3,500(注2)
	側視界型透鏡	FX-SV1		光軸成90°彎曲。 周圍溫度：－60～＋300°C 檢測距離[安裝2個時] 光纖 \ 放大器 FX-101□ FX-102□ FT-B8 530 1,450 FT-FM2、FT-T80 550 1,700 FT-W8 450 1,300 FT-P80 420 1,400 FT-P60 300 850 FT-P81X 550 1,700 FT-H35-M2 280 800 FT-H20W-M1 140 400 FT-H20-M1 280 840 FT-H20-J20-S、FT-H20-J30-S FT-H20-J50-S 150 410
	用于耐真空光纖的擴張透鏡(注1)	FV-LE1		檢測距離增加了4倍以上。 周圍溫度：－40～＋120°C 檢測距離[安裝2個時](注3) 光纖 \ 放大器 FX-101□ FX-102□ FT-H30-M1V 450 1,600
	用于耐真空光纖的側視界型透鏡(注1)	FV-SV2		光軸成90°彎曲。 周圍溫度：－60～＋300°C 檢測距離[安裝2個時](注3) 光纖 \ 放大器 FX-101□ FX-102□ FT-H30-M1V 450 1,600
注： 1) 注意當安裝配有擴張透鏡的透過型光纖時，由于光芒變窄，光軸對齊較困難。特別是當安裝多芯光纖(小彎曲光纖和耐熱玻璃光纖)時，請確保在充分調節后使用。 2) 光纖長度實際上將檢測距離限制在3,500mm(FT-H20W-M1，F(xiàn)T-P81X和FT-H20-M1：1,600mm)。 3) FT-H30-M1V的光纖長度為1m。FX-102□(長距離型)的檢測距離也考慮了在大氣側光纖FT-J8的長度。

其他

品名	型號	說明
保護管 (用于透過型光纖)	FTP-500(0.5m)	用于 M4 螺紋	適 用 光 纖	FT-B8 FT-FM2 FT-FM2S FT-H13-FM2 FT-P80 FT-P60 FT-FM2S4	保護管由非腐蝕性不 銹鋼制成，保護內部 光纜不受外力擠壓。
	FTP-1000(1m)
	FTP-1500(1.5m)
	FTP-N500(0.5m)	用于 M3 螺紋		FT-T80 FT-NFM2 FT-NFM2S FT-NFM2S4 FT-P40 FD-T40 FD-P40
	FTP-N1000(1m)
	FTP-N1500(1.5m)
保護管 (用于反射型光纖)	FDP-500(0.5m)	用于 M6 螺紋		FD-B8 FD-FM2 FD-FM2S FD-FM2S4 FD-P80 FD-H13-FM2
	FDP-1000(1m)
	FDP-1500(1.5m)
	FDP-N500(0.5m)	用于 M4 螺紋		FD-T80 FD-NFM2 FD-NFM2S FD-NFM2S4
	FDP-N1000(1m)
	FDP-N1500(1.5m)
光纖彎曲器	FB-1	光纖彎曲器將光纖頭的套筒部分彎曲至適當半徑。(注1)
通用傳感器安裝架 (注2)	MS-AJ1-F	水平安裝型		用于光纖的安裝架組件 (用于M3，M4或M6螺紋頭型光纖)
	MS-AJ2-F	垂直安裝型
光纖裁切器	FX-CT2	自由裁切型光纖可以輕易裁切。 (附件。FX-CT1附帶于FT-P80或FD-P80。FX-CT2也可用于其他光纖。)
	FX-CT1
固定長度光纖附件	FX-CT2	此附件用于固定長度光纖。橙色。(附件)
φ 2.2mm光纖附件	FX-AT3	此附件用于φ 2.2mm光纖。透明橙色。(附件。不附帶于FT-P80或FD-P80。)
φ1mm光纖附件	FX-AT4	此附件用于φ1mm光纖。黑色。(附件)
φ 1.3mm光纖附件	FX-AT5	此附件用于φ 1.3mm光纖。灰色。(附件)
φ1mm/φ 1.3mm 混合光纖附件	FX-AT6	此附件用于φ1mm/φ 1.3mm混合光纖。 黑色/灰色。(附件)
注： 1) 側視界型和超小直徑型檢測頭光纖的末端套筒部分不可彎曲。 2) 關于通用傳感器安裝架的詳情，請參閱傳感器綜合目錄或SUNX的主頁(http://www.sunx.jp)(日語/英語)。

保護管 ·FTP-□ ·FDP-□	光纖彎曲器 ·FB-1	光纖裁切器 ·FX-CT2	·FX-CT1

通用傳感器安裝架

使用臂桿以使其能進行水平調節，從而可在裝配線上方進行檢測。
·MS-AJ1-F	·MS-AJ2-F

光纖附件

可以同時等長裁切2根光纖
每根光纖(一些除外)都有一個新開發的2合1光纖附件(FX-AT3/AT4/AT5/AT6)，即可以同時等長裁切2根光纖的新型光纖裁切器(FX-CT2)。此外，由于在被固定到2合1光纖附件中的同時，光纖可以連接到放大器上，因此靈敏度不會隨光纖插入量的變化而變化。
	·FX-AT2 (用于固定長度光纖) ·FX-AT3 (用于φ2.2mm光纖 ) ·FX-AT4 (用于φ1mm光纖 ) ·FX-AT5 (用于φ1.3mm光纖 ) ·FX-AT6 (用于φ1mm/1.3mm光纖 )

使用指南

和FX-300/FX-410系列并用

· FX-100系列沒有使用FX-300/FX-410系列中采用的橫向連接型連接器。由于無法通過帶連接器的電纜進行橫向連接，故敬請注意。另外，也沒有裝備光通信功能。因此，不能防止和FX-300/FX-410系列的干擾等。和FX-300/FX-410系列并用時，請將它們歸為同一機型后再進行安裝。

安裝

使用DIN導軌時

放大器的安裝方法 ① 將放大器后部嵌入35mm寬的DIN導軌上。 ② 在35mm寬的DIN導軌上壓住放大器后部的同時，將放大器前部嵌入35mm寬的DIN導軌上。

放大器的拆卸方法 ① 手拿放大器，將其向前推。 ② 提起放大器前端，即可拆卸。

注：1) 如果沒有向前推放大器就提起前端的話，安裝部分后端的掛鉤可能會折損。敬請注意。

使用螺絲時

· 使用螺絲進行安裝時，請使用帶墊圈的M3螺絲，并將緊固扭矩設為0.5N·m以下。

配線

·請務必在切斷電源的狀態下進行配線作業。 · 外加超過額定范圍的電壓或直接連接在交流電源上，可能導致?lián)p壞或燒毀事故，敬請注意。 · 負載短路或配線錯誤可能導致?lián)p壞或燒毀事故，敬請注意。 · 請避免與高壓線和動力線并行配線，或使用同一配線管。否則會因電磁感應而導致誤動作。 · 請確認電源的波動，以免電源輸入超過額定范圍。 · 使用市售的開關調節器時，請務必將電源的框架式接地(F.G.)端子接地。 · 在傳感器安裝部周圍使用作為干擾發生源的設備(開關調節器、變頻馬達等)時，請務必將設備的框架式接地(F.G.)端子接地。 · 延長電纜時，可通過截面積為0.3mm2以上的電纜將全長延長至100m。不過，為避免干擾，請盡量縮短配線。

各部分名稱

設定模式

·在運行模式下按下MODE按鈕2秒鐘，切換至設定模式。

設定項目	出廠狀態	內容
教導		可利用2點教導，限定教導及全自動教導中的任意一種設定基準值。
輸出工作設定		可進行入光時ON或非入光時ON的設定。
定時器工作設定		可進行無定時器、ON延遲定時器和OFF延遲定時器的設定。
定時設定		借助定時器工作設定模式設定為ON延遲定時器或OFF延遲定時器，可設定定時器時間。 無定時器設定時不顯示。
投光量可變設定		入光量達到飽和時，可進行投光量的減光設定。
投光頻率設定		并用光纖時，由于設定為不同的投光頻率，因此可有效防止干擾。 但是，當投光頻率設定為0時，方干擾功能將無效。 反應時間根據不同的投光頻率發生變法。

PRO模式

·在運行模式下按下MODE按鈕4秒鐘，切換至PRO模式。

設定項目	出廠狀態	內容
轉換設定		可將限定教導和基準值追蹤周期設定的轉換量設定在0～80%的范圍內。 欲將當前的入光量原封不動地設為基準值時，請選擇0%。
外部輸入設定		可從發散停止、限定教導[+]、限定教導[-]、全自動教導及ECO中選擇外部輸入。
基準值追蹤周期設定(注1)		當入光量〉基準值時，根據入光量的變化，每個已設定的周期將使基準值發生變化。追蹤的轉換量是指在轉換設定模式下設定的專換量。但是，基準值不會被保存。
GETA功能設定 (注2)(注3)		將每個放大器的當前入光量修正為目標值，可有效抑制誤差。 可在0～2，000之間以100為單位，選擇修正入光量的目標值。 例如，當入光量為1，500時，若將目標值設為2，000，則入光量即為2，000。
ECO設定		可進行數字顯示屏的點亮/熄滅設定。若將ECO設定置于ON，則顯示屏在運行模式下大約經過20秒后熄滅。欲再次點亮顯示憑時，請按下2個按鈕中的任意一個2秒以上。
數字顯示 逆轉設定		可使數字顯示發生逆轉。
基準值 充裕度設定		可確認相對于當前入光量的基準值充裕度。 若沒有充裕度，則可使數字顯示屏閃爍。 設定為"": 不起作用。 設定為"": 綠色閃爍。 設定為"": 紅色閃爍。 設定為"": 紅綠閃爍。
設定復制		可將主機側放大器的設定內容復制到子機側放大器上。 詳情請參閱 [設定復制功能]。
復位		使所有設定返回到出廠狀態。
注： 1) 進行基準值追蹤工作時， 若入光量為“300” 以下， 則停止追蹤動作。此時，基準值［數字顯示屏(綠色)］將閃爍。 本功能可在組合了透過型或回歸反射型光纖的情況下使用。組合了反射型光纖時，可能會因使用條件的不同而無法使用。 2) 使用GETA功能時，若在運行模式下按下MODE按鈕，則設定GETA功能之前的入光量將在數字顯示屏(紅色)上顯示約2秒鐘。 3) 在入光量達到飽和狀態(4,000以上)下使用時，數字顯示屏(紅色)上將顯示“ ”。最大修正值為4,000。

設定復制功能

· 這是將設定內容從主機側放大器復制到子機側放大器的功能。

· 請務必在同一機型間(同F(xiàn)X-101□或同F(xiàn)X-102□)使用設定復制功能。不能在不同機型間進行復制。 · 設定復制功能將主機側放大器與子機側放大器按1:1的比例進行設置。進行多臺復制時， 請1臺1臺設定。 · 可復制的內容為“基準值”、“輸出工作設定”、“定時器工作設定”、“定時設定”、“投光量可變設定”、“轉換設定”、“ECO設定”、“數字顯示逆轉設定”和“基準值充裕度設定”。

設定步驟

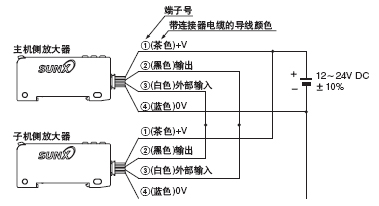

①將主機側放大器的設定復制模式設為復制發信ON后按MODE按鈕，待數字顯示屏上顯示“”后設為復制預備狀態。有關設定方法，請參閱操作指南。 ② 切斷主機側放大器的電源。 ③如下圖所示，對主機側放大器和子機側放大器進行配線。

④同步接通主機側放大器和子機側放大器的電源。(注1) ⑤ 主機側放大器的數字顯示屏(綠色)上顯示“ ”，數字顯示屏(紅色)上顯示4位代碼后，開始復制。復制通信時，子機側放大器的數字顯示屏(綠色)上將顯示“ ”，數字顯示屏(紅色)上將出現復制通信中的顯示(“ 1”→“11 ”→“111 ”→“1111 ”)。 ⑥若復制完成，則子機側放大器的數字顯示屏(綠色)上將顯示“ ”，數字顯示屏(紅色)上將顯示4位代碼(和主機側放大器的數值相同)。 ⑦切斷主機側放大器和子機側放大器的電源，拆下配線。 ※ 將設定內容復制到各重復的放大器中時，請執行步驟③～⑦。 注：1) 若沒有同步接通電源，則可能導致設定內容不能復制，敬請注意。

解除主機側放大器的設定復制模式時

①在拆下子機側放大器配線的狀態下接通主機側放大器的電源。 ②按下主機側放大器的MODE按鈕約2秒鐘。

其它

· 本產品是以在工業環境中使用為目的而開發、生產的。 · 使用時，請避開電源接通時的過渡狀態(0.5s)。 · 快速起動式、高頻點亮式熒光燈以及日光等光束會給檢測造成影響。雖然因傳感器類型而有所差異，但還應注意不要使光束直接投射到傳感器上。 · 請勿在室外使用。 · 請勿在蒸汽、灰塵等較多的場所使用。 · 請勿使產品和稀釋劑等有機溶劑或強酸、堿、油以及油脂直接接觸。 · 不能在具有可燃性、爆炸性的氣體環境中使用。 · 切勿對產品進行分解、擅自維修或改造。 · 本產品采用EEPROM。EEPROM有使用壽命，不可進行超過10萬次以上的教導。

快速設定功能

· 所謂快速設定功能，是指只需通過選擇設定編號，即可對設定模式的內容(“輸出工作設定”、“定時器工作設定”、“投光量選擇設定”和“投光頻率設定”)進行設定的功能。 · 若在運行模式下同時按下ON按鈕和OFF按鈕2秒鐘，則將切換為快速設定。

快速設定編號一覽表

編號	輸出工作	定時器	投光量可變
-00-	非入光時ON	無	OFF
-01-	非入光時ON	無	ON
-02-	非入光時ON	OFF延遲10ms	OFF
-03-	非入光時ON	OFF延遲10ms	ON
-04-	非入光時ON	OFF延遲40ms	OFF
-05-	非入光時ON	OFF延遲40ms	ON
-06-	非入光時ON	OFF延遲10ms	OFF
-07-	非入光時ON	OFF延遲10ms	ON
-08-	非入光時ON	OFF延遲40ms	OFF
-09-	非入光時ON	OFF延遲40ms	ON
-10-	入光時ON	OFF延遲40ms	ON
-11-	入光時ON	OFF延遲40ms	OFF
-12-	入光時ON	OFF延遲10ms	ON
-13-	入光時ON	OFF延遲10ms	OFF
-14-	入光時ON	OFF延遲40ms	ON
-15-	入光時ON	OFF延遲40ms	OFF
-16-	入光時ON	OFF延遲10ms	ON
-17-	入光時ON	OFF延遲10ms	OFF
-18-	入光時ON	無	ON
-19-	入光時ON	無	OFF

代碼設定功能

· 所謂代碼設定功能，是指通過任意選擇代碼，可完成“輸出工作設定”、“定時器工作設定”、“投光量選擇設定”、“投光頻率設定”、“ECO設定”、“外部輸入設定”和“轉換設定”的 功能。 · 若在運行模式下同時按下ON按鈕和OFF按鈕4秒鐘，則將切換為代碼設定。

代碼一覽表

代 碼	第1位		第2位			第3位		第4位
	輸出工作	定時器(注1)	投光量可變	投光頻率		ECO	外部輸入	轉換量(注1)
				FX-101�	FX-102􀅕
0	非入光時ON	無	OFF	0	1	OFF	發散停止	5%
1		OFF延遲10ms		1	2		限定教導 [+]	10%
2		OFF延遲40ms		2	3		限定教導 [-]	15%
3		OFF延遲10ms		3	4		全自動教導	20%
4		OFF延遲40ms	ON	0	1		Eco	25%
5	入光時ON	無		1	2	ON	發散停止	30%
6		OFF延遲10ms		2	3		限定教導 [+]	35%
7		OFF延遲40ms		3	4		限定教導 [-]	40%
8		OFF延遲10ms					全自動教導	45%
9		OFF延遲40ms					Eco	50%
注： 1) 當前的設定不屬于代碼設定范圍時，將顯示“ -”。選擇“ -”時，相應位數的設定內容不發生變化。 2) 出貨時為“0002 ”。

使用指南

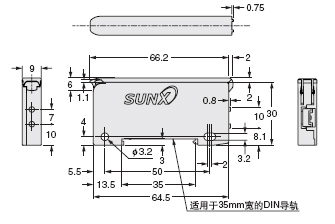

FX-101□、FX-102□ 放大器

另售的保護罩(FC-FX-1)安裝圖

MS-DIN-4 放大器安裝支架(另售)

CN-14A(-R)-C□ 帶連接器電纜(另售)

MS-DIN-E 尾盤(另售)
