► 壓阻不銹鋼傳感器
► 精度：
0.175% / 0.125% FSO BFSL
(0.35% / 0.25% FSO IEC 60770)
► 額定量程
從0 ... 100 mbar
至0 ... 600 bar
► 溫漂系數小
► 出色的線性
► 可選：平齊壓力接口
► 可選：防爆 Ex:
TÜV 03 ATEX 2006 X
► 客戶特殊需求：
- 特殊量程范圍
- 其他特殊型號請咨詢
壓力變送器DMP 457是專為造船工業和海上作業等工況條件非常惡劣的應用場合所設計。它能夠適用于任何與不銹鋼材料1.4571 (316Ti) 和1.4435 (316L) 相兼容的氣體和液體介質中。
變送器的壓敏元件是一個具有高精度和優秀長期穩定性的壓阻不銹鋼傳感器。為了能夠滿足造船工業和海上作業的特殊要求，本產品已通過非常嚴格的測試，并獲得德國勞氏(GL)和挪威(DNV)船級社的認證。
多種標準輸出信號、電氣接口及壓力接口使DMP 457在各個領域得到廣泛應用。
造船工業 / 海上作業的典型應用：
► 柴油引擎
► 齒輪傳動裝置
► 壓縮機
► 泵控制
► 鍋爐
► 氣動、液壓控制
► 自動扶梯
|
額定量程 |
|
表壓 [bar] |
-1 ... 0 |
0.1 |
0.16 |
0.25 |
0.4 |
0.6 |
1 |
1.6 |
2.5 |
4 |
6 |
10 |
16 |
25 |
40 |
|
絕壓 [bar] |
- |
0.1 |
0.16 |
0.25 |
0.4 |
0.6 |
1 |
1.6 |
2.5 |
4 |
6 |
10 |
16 |
25 |
40 |
|
液位 表壓 / 絕壓 [mH2O] |
- |
1 |
1.6 |
2.5 |
4 |
6 |
10 |
16 |
25 |
40 |
60 |
100 |
160 |
250 |
400 |
|
最大過壓 [bar] |
3 |
1 |
1 |
1 |
1 |
3 |
3 |
6 |
6 |
20 |
20 |
60 |
60 |
60 |
100 |
|
|
60 |
100 |
160 |
250 |
400 |
600 |
|
絕壓 [bar] |
60 |
100 |
160 |
250 |
400 |
600 |
|
最大過壓 [bar] |
140 |
340 |
340 |
600 |
600 |
1000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
信號輸出/ 電源 |
|
標準 |
2線制： 4 ... 20 mA / VS = 12 ... 36 VDC (Vs rated = 24 VDC) |
防爆Ex： VS = 14 ... 28 VDC |
|
性能 |
|
精度 |
標準：額定量程 > 0.4 bar：
額定量程 £ 0.4 bar：
可選：額定量程 > 0.4 bar： |
BFSL |
|
|
£ ± 0.175 % FSO
£ ± 0.250 % FSO
£ ± 0.125 % FSO |
£ ± 0.35 % FSO
£ ± 0.50 % FSO
£ ± 0.25 % FSO |
|
負載特性 |
Rmax = [(VS – VS min) / 0.02] W |
|
影響效應 |
電源： 0.05 % FSO / 10 V
負載： 0.05 % FSO / kW |
|
長期穩定性 |
£ ± 0.1 % FSO / 年 |
|
響應時間 |
< 5 ms |
|
工作溫度 |
|
介質 |
-25 ... 125 °C |
|
電子元器件 / 環境 |
-25 ... 80 °C |
防爆 Ex：應用于 0區： -20 ... 60 °C
應用于1區或更高： -25 ... 70 °C |
|
保存 |
-40 ... 100 °C |
|
機械穩定性 |
|
抗震 |
4 g (根據GL: curve 2 / 和 DNV: class B / 基于: IEC 60068-2-6) |
ð 額定量程PN > 40 bar 總長增加約10 mm (不銹鋼防護殼總長增加8 mm)!
ð 防爆Ex： 總長增加 37mm (不銹鋼防護殼總長無變化)!
|
材料 |
|

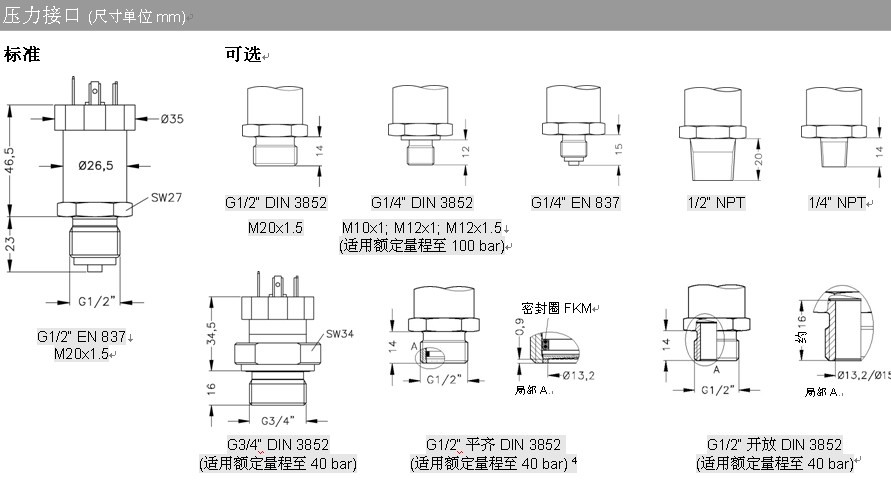

壓力接口 |
不銹鋼1.4571 (316Ti) |
|
殼體
|
不銹鋼1.4301 (304)
不銹鋼防護殼：不銹鋼1.4404 (316L) ；帶線纜壓蓋 |
|
密封件 (濕件) |
標準：PN £ 40 bar： FKM / PN > 40 bar： NBR
可選： 焊接式 (僅適用于壓力接口 EN 837，額定量程PN 介于 0.25 bar至25 bar之間)
其他請咨詢 |
|
隔膜 |
不銹鋼1.4435 (316L) |
|
濕件 |
壓力接口，密封件，隔膜 |
|
其他 |
|
可選 SIL 2型 |
遵照 IEC 61508 / IEC 61511 |
|
線纜 (本公司配套線纜)
|
導線間電容: 導線 / 屏蔽 和 導線 / 導線: 160 pF/m
導線間電感: 導線 / 屏蔽 和 導線 / 導線: 1 mH/m |
|
電流損耗 |
最大 25 mA |
|
重量 |
約140 g |
|
安裝位置 |
不限 |
|
使用壽命 |
> 100 x 106 周期 |
|
信號線定義 |
|

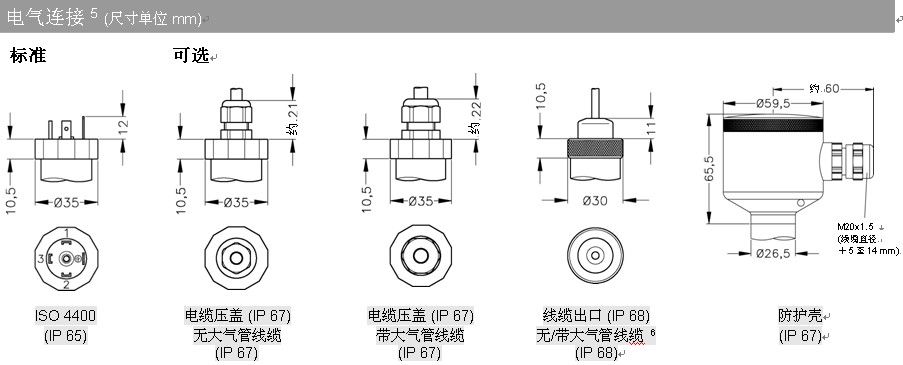

電氣連接 |
ISO 4400 |
防護殼 |
線纜色
(DIN 47100) |
|

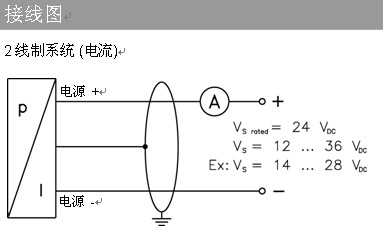

2線制系統 |
電源+
電源– |
1
2 |
IN +
IN - |
白
褐 |
|
地線 |
接地 |
|
黃 / 綠 (屏蔽) |
[1] 本壓力變送器校調時采取壓力接口垂直向下的安裝方式，在額定量程PN £ 1 bar時，如在使用中采取其它安裝方式可能會造成極其輕微的零點偏移。
[2] 精度符合IEC 60770 –限位點調整 (非線性，遲滯性，復現性)
[3] 僅允許用于環境大氣壓介于0.8 bar 至 1.1 bar時
