產品名稱：
|
KL-F922熱電偶或毫伏信號輸入隔離器（二入二出）
|
|
型 號：
|
KL-F922
|
|
價 格：
|
0.00
|
|
品 牌：
|
昆侖海岸
|
|
|
|
|
 |
|
KL-F922 熱電偶或毫伏信號輸入隔離器，是將現場的熱
電偶或毫伏信號隔離轉換成直流信號輸出至控制系統或其
它智能儀表。
智能化的熱電偶信號隔離器�？蓪犭娕碱愋秃土砍谭秶�
進行組態設定。
本隔離器需要獨立供電，供電電源－輸入回路－輸出回
路之間電磁隔離。
熱電偶溫度變送隔離輸出。
● 智能化，可進行現場組態設定�？蛇x擇固定的熱電
偶類型和溫度量程范圍輸入。
● 模塊化表芯設計無需零點和滿度調節。自動動態教
準零點、溫度飄移自動補償。
● 帶有工作電源指示燈。
● 雙通道，二路輸入二路輸出，輸入回路短路保護。
● 即插即拔式接線端子，DIN導軌卡式安裝。
|
|
 |
|
1. 用于將現場的溫度信號輸入隔離轉換。
2. 連接至現場的設備：
K,E,S,B,R,T,N,W,J等各型號熱電偶傳感器。
3. 連接至控制系統（或其它單元組合儀表）：
各款 DCS/PLC 的AI卡，接收熱電偶的轉換信號，
|
|
 |
|
通用技術規格
● 工作電源
獨立的電源接線端子連接，電源：20～30VDC
（無源或部分回路供電的信號隔離式安全柵，無需外加輔助電源）
● 隔離強度
輸入回路 / 輸出回路 / 供電電源 / 儀表外殼（以及
接線端子）之間 1500V~2500V AC /1分鐘 50Hz
● 接線端子
拔插式接線端子

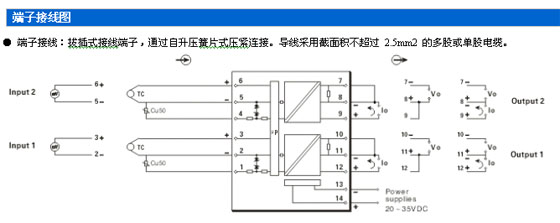

端子標號：
輸入接線端 1、2、3、4、5、6
輸出接線端 7、8、9、10、11、12
供電電源接線端 13－、14＋
適合截面積不超過 2.5mm2 的多股或單股電纜。
● 安裝方式
35mm 標準導軌卡式安裝；建議采用垂直
安裝形式（見垂直安裝圖示）。
● 環境溫度濕度限制
工作運行溫度 0～＋60℃
運輸儲藏溫度 －20～80℃
相對濕度 5～95％RH

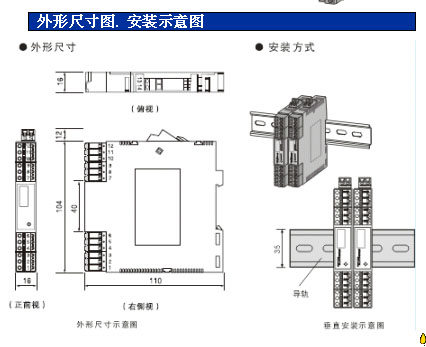

● 外形尺寸
寬（厚）×高×深＝W16×H116×D110（mm）
（見外形尺寸圖）
● 整機重量
約110g～120g
● 性能指標
標準精度： ±0.1%FS
溫度漂移： ±0.015%/℃
響應時間： ≤1s（0 → 90%）
穩定時間： ≤3s
電源電壓變動影響： ±0.1%（允許電壓范圍）
負載電阻變化影響： ±0.1%/250Ω
通道隔離： 輸入－輸出－電源之間隔離
絕緣電阻： ≥100MΩ/500V DC（AC）
隔離能力： 1500VAC/1 分鐘 50Hz
負載能力： ≤500Ω (電流輸出4～20mA、0～20mA)
≥3KΩ (電壓輸出0～5V、0～10V)
抗電磁兼容性： 符合 IEC 61000 相關抗電磁標準
產品結構
● 結構
卡裝式構造；模塊化表芯；ABS 材質機殼；拔插式端子。
1. 輸入接線端
綠色標識，連接至現場設備
2. 電源指示燈：
儀表通電或處于正常工作狀態時燈亮
3. 輸出接線端
綠色標識，連接至控制系統或其它單元組合儀表
4. 左側機殼蓋
與儀表右面機殼緊密扣合，用合適工具可撬開
5. 電源接線端
2孔 3mm 供電電源接線 （13-/14+）
6. 透氣散熱孔
密集散熱孔，通風對流設計
7. 產品標簽粘貼部位
PET耐熱材質標簽，標注產品型號代碼
及相關重要參數
8. 右側機殼
為主體機殼構件，與左機殼蓋扣合。
9. 安裝卡口
35mm 標準 DIN 導軌卡式安裝 | |

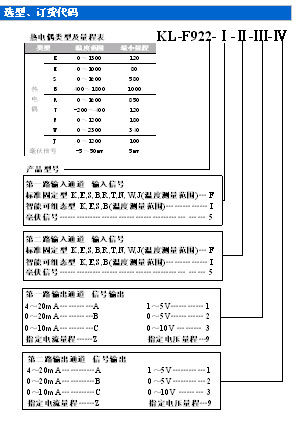

訂貨須知：
1、參照選型舉例，正確規范書寫訂貨型號代碼。
舉例（智能可組態）
輸入：1路、2路 K 0～1300℃
輸出：1路、2路 4～20mA
訂貨代碼為：KL-F922-IIAA（K 0～1300℃）
|
|
|
