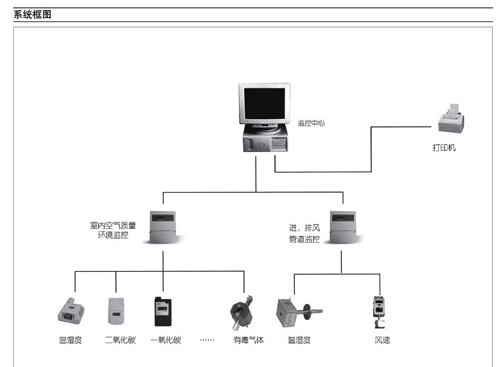

系統概述
為保護人體健康，預防和控制室內空氣污染，系統專門針對人流量比較大的公共場所的空氣質量監控，根據不同場所的歷史數據進行空氣質量分析，最大限度改善空氣質量。
利用專用環境傳感器對各個監控場所關鍵點的溫濕度、二氧化碳、氣體質量和其它需要監控的有害氣體的含量進行數據比對，同時檢測進、排風設備的工作狀態，實現自動通風調節。
將所有信息集中傳輸至計算機，實現對公共場所空氣質量的采集、數據存儲、實時報警、歷史數據的分析、統計，處理和調節控制等功能，保障場所良好的空氣質量。
|
硬件設備
· KL-S系列采集器實現公共場所信息的采集、處理、傳輸及告警輸出，特點如下：
· 通過溫濕度傳感器JWSL-2AT檢測環境溫度、濕度值，可以根據設定的上下限值產生溫濕度上下限報警，其溫濕度上下限參數可以通過
鍵盤或監控中心進行遠端或近端設置和修改；
· 通過綜合空氣質量監測器監測室內二氧化碳、一氧化碳、易燃易爆氣體和有害氣體含量，充分掌握環境控制質量情況；
· 字符液晶第一行循環顯示的溫度、濕度、氣體含量值模擬量數據，第二行循環顯示溫度、濕度、有害氣體、易燃易爆氣體等告警信息；
· 配以風速傳感器監測排風扇等通風設備的工作狀態，掌握設備對室內空氣的調節量；
· 配合以通風和環境調節設備，根據室內氣體含量標準，調節室內空氣流通量和環境溫濕度，控制空氣質量；
· 配置有4-16路繼電器，實現現場聲光報警，空調起停及其它設備的遠程控制；
· 可選RS232/485/422、以太網通訊接口，通過電信傳輸網絡實現信息傳輸，采集器的地址和通訊速度可設置；
· 按鍵設置溫度、濕度、氣體監測上下限報警參數，設置每種報警發生后繼電器輸出通道及對應告警燈的指示；
· 可選220VAC、48VDC和24VDC的任一種供電電源；
· 通訊及傳感器接口有過壓及雷擊的防護電路，硬件和軟件上均采取先進的抗干擾措施，長期可靠的運行；
·JWSL-2AT溫濕度傳感器，溫度測量范圍-10～60℃，準確度±0.5℃，濕度測量范圍0～100%R.H，準確度為±3%R.H；
·連接KL-PT1AC，監測220VAC或380VAC停電狀態；
·通過協議轉換器KLM-4052/4實現空調、通風等智能設備數據接入；
·支持接入其它用戶自定的傳感器。
傳輸方式
·通過標準串行接口，配以RS485轉232設備實現串行數據總線傳輸；
·通過標準RJ45接口，配以交換機實現以太網數據傳輸。

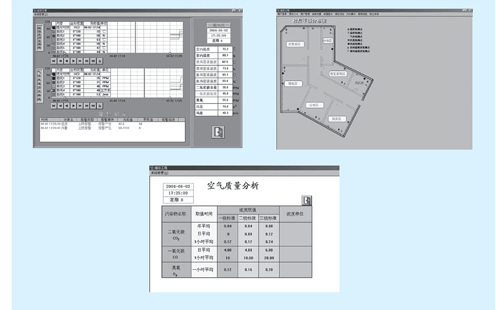

監控軟件
·采用MCGS系列專用監控軟件，在監控中心對環境監控的數據信息進行采集和報警處理；
·開方式結構，擴展靈活，兼容性強，廣泛的數據獲取和強大的數據處理功能；
·支持Microsoft開發數據庫（ODBC）互連接口，具有強大的數據鏈接功能；
·完善的管理機制，不同用戶級別設定不同使用權限；
·支持TCP/IP網絡體系結構，web頁實時瀏覽監控信息，實現管理集成化；
·具有豐富的報警類型和靈活多樣的報警處理函數，用戶可自由設置報警參數；
·提供報警信息實時顯示、打印，數據存儲與應答功能；
·界面美觀友好，使用方便，支持2次開發，用戶可以自己設計和安排；
·可接入門禁及其它報警系統，實現報警聯動。
應用擴展
根據本系統所監測的量和分布結構，可以應用在相近規模的領域，如：醫院、商場、車站、學校、寫字樓、停車場等相關場所。
訂貨指南
·監控網絡分布的級別和結構 _決定傳感器、采集設備及服務器的分布定位;
·需采集的信號類型和數量 _決定所用采集設備的接口種類和數量;
· 現有或意向的組網和傳輸方式_決定底層設備的鏈接方式及上層軟件的匹配;
·對監控軟件的定制要求 _決定軟件具有的功能或界面符合用戶的意愿和習慣;
·是否需要與其它系統鏈接 _決定使用的整合接口或設備的選擇。
|
