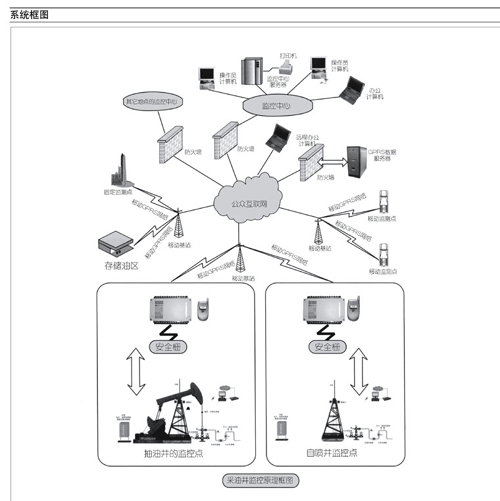

系統概述
本系統利用KL-R5000系列采集器監測和記錄采油機使用過程中電壓、電流、位移、回壓、套壓、液位、流量狀態數據，通過移動GSM及GPRS無線網絡，將各種信息傳送到監控中心處理。本系統還可接入油水界面分析儀等設備，監控原油存儲與運輸過程。
監控中心連接公眾互聯網，使用KLV2000系列監控軟件，就實現采油機示功圖及其它信息的顯示、分析、統計與處理，及時產生告警信息。整個系統采用GPRS數據傳輸，無需鋪設通訊線路，組網費用低廉，適用于監控點分散、數量多、測量信息較少的原油采集、存儲與運輸。
|
硬件設備
· KL-R5010 數據采集設備
· 8路4-20mA傳感器信號，8路開關量采集觸點或電平量信號輸入；
· 2路繼電器輸出，用于遠程處理突發故障；
· 采集模塊可保存4000條歷史數據，存儲間隔參數可修改；
· 能夠直接生成采油機示功圖數據，自動記錄壓力和位移坐標數據，能提供100組示功圖數據；
· 內部集成GPRS數據傳輸過程的流程控制，傳輸時間參數可修改；
· 設備工作狀態超限值后，繼電器輸出動作，驅動現場聲光報警器，同時將報警數據主動上傳至監控中心；
· 使用24VDC供電。
· 各傳感器類型及監測指標
· 電壓：0～1500V；
· 電流：0～400A；
· 回壓：由傳感器決定；
· 套壓：由傳感器決定；
· 油田采油井測量專用位移傳感器；
· 油田用液位測量傳感器；
· 有毒氣體濃度傳感器；
· 配套使用安全柵，利用安全柵保障油井監控設施安全。
監控軟件
· KLR2000 GPRS 傳輸數據庫管理軟件功能
· 服務器具有固定IP地址，提供強大的SQL數據庫管理，GPRS設備管理；
· 動態監聽GPRS網絡在線設備；
· 對在線KL－R5000系列采集設備；
· 提供完備的GPRS服務管理參數；
· 支持IE瀏覽器直接查看數據庫信息；
· KLV2000監控軟件特點
· 采用KLV2000系列專用監控軟件，在監控中心對環境監控的數據信息進行采集和報警處理；
· 監控軟件采用SQL-Server數據庫結構，提供數據信息查詢、參數設置、報表曲線分析、監控位置安排、報警位置顯示、數據制表打印，
系統分級管理等功能；
· 支持四級用戶管理權限，各級管理權限可設置，遠程控制傳感器工作狀態，提供軟件布防和撤防功能，使用更加靈活；
· 軟件界面清晰直觀，具有彈出式窗口，四級樹形結構查詢，按照邏輯視圖顯示設備鏈接信息，實現每一級設備的添加、刪除、修改、屏蔽
及相關參數設置等管理功能，用戶可任意設置不同報警級別，語音提示報警信息；

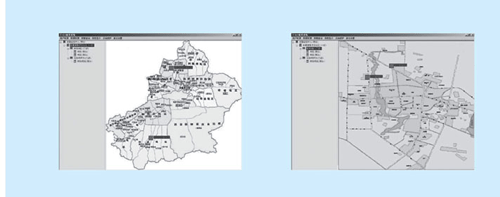

· 通過位置視圖定位及顯示每級設備在電子地圖上的物理位置，直觀的實現報警信息狀態及位置的檢索，同時提供報警地圖；
· 無需配備任何中繼通訊設備。客戶端直接通過INTERNET訪問設備數據；

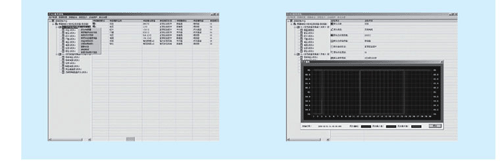

· KLR2000應用界面圖。
傳輸方式
GPRS網絡，無需敷設任何通訊線路，數據直接通過電信SGSN和GGSN設備。
應用擴展
根據本系統所監測的量和分布結構，可以應用在相近規模的采掘領域，如：天然氣采掘井，近海海洋石油鉆井平臺，及其它分散生產的現場數據采集。
訂貨指南
· 確定油井的類型，選用不同的傳感器實現不同數據的采集；
· 確定每個采集點傳感器數量，給傳感模塊供電的電源；
· 確定每個傳感器信號變換的范圍，是否需要做特殊信號變換處理；
· 每個監測點的物理位置，是否具備GPRS無線通訊網絡；
· 是否具有固定IP地址，或使用我司提供GPRS數據管理服務；
· 對監控軟件的定制要求，提供定制特定功能的簡要說明；
· 是否需要與其它系統鏈接。
|
