| 報警設定器（對有源電流或電壓信號進行報警設定，含隔離安全柵功能） |
|
 |
|
KL-F315標準電流電壓輸入報警設定器，是將電壓
（或電流）信號經隔離轉換為與其設定的報警值相
比較后，隔離輸出一組繼電器觸點報警信號，當報
警時（上限或下限）觸點吸合，正常時觸點斷開。
本報警設定器需要獨立供電，供電電源－輸入回路－
輸出回路之間電磁隔離。
● 接收危險現場的電流 4～20mA 或電壓 1~5V 輸入。
● 一組繼電器帶轉換觸點報警輸出。
● 帶有工作電源指示燈。輸出狀態報警指示燈。
● 即插即拔式接線端子，DIN導軌卡式安裝。
|
|
 |
|
1. 適用于對有源電流或電壓信號進行報警設定。
2. 連接至控制系統（或其它單元組合儀表）：
各款 DCS/ESD/PLC 的DI卡，接收干接點信號。
|
|
 |
|
通用技術規格
● 工作電源
獨立的電源接線端子連接，電源：20～30VDC
（無源或部分回路供電的信號隔離式安全柵，無需外加輔助電源）
● 隔離強度
輸入回路 / 輸出回路 / 供電電源 / 儀表外殼（以及
接線端子）之間 1500V~2500V AC /1分鐘 50Hz

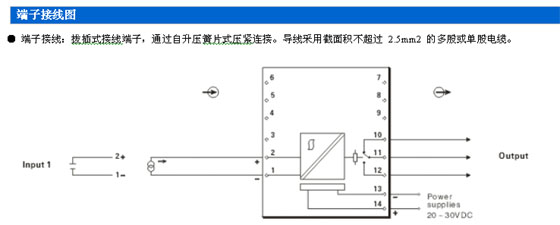

● 接線端子
拔插式接線端子
端子標號：
輸入接線端 1、2、3、4、5、6
輸出接線端 7、8、9、10、11、12
供電電源接線端 13－、14＋
適合截面積不超過 2.5mm2 的多股或單股電纜。
● 安裝方式
35mm 標準導軌卡式安裝；建議采用垂直
安裝形式（見垂直安裝圖示）。
● 環境溫度濕度限制
工作運行溫度 0～＋60℃
運輸儲藏溫度 －20～80℃
相對濕度 5～95％RH

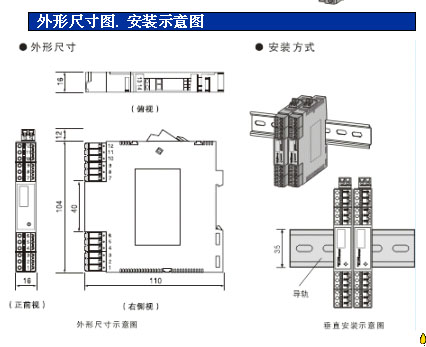

● 外形尺寸
寬（厚）×高×深＝W16×H116×D110（mm）
（見外形尺寸圖）
● 整機重量
約110g～120g
● 性能指標
標準精度： ±0.1%FS
溫度漂移： ±0.015%/℃
響應時間： ≤1s（0 → 90%）
穩定時間： ≤3s
電源電壓變動影響： ±0.1%（允許電壓范圍）
負載電阻變化影響： ±0.1%/250Ω
通道隔離： 輸入－輸出－電源之間隔離
絕緣電阻： ≥100MΩ/500V DC（AC）
隔離能力： 1500VAC/1 分鐘 50Hz
負載能力： ≤500Ω (電流輸出4～20mA、0～20mA)
≥3KΩ (電壓輸出0～5V、0～10V)
抗電磁兼容性： 符合 IEC 61000 相關抗電磁標準 |
產品結構
● 結構
卡裝式構造；模塊化表芯；ABS 材質機殼；拔插式端子。
1. 輸入接線端
綠色標識，連接至現場設備
2. 電源指示燈：
儀表通電或處于正常工作狀態時燈亮
3. 輸出接線端
綠色標識，連接至控制系統或其它單元組合儀表
4. 左側機殼蓋
與儀表右面機殼緊密扣合，用合適工具可撬開
5. 電源接線端
2孔 3mm 供電電源接線 （13-/14+）
6. 透氣散熱孔
密集散熱孔，通風對流設計
7. 產品標簽粘貼部位
PET耐熱材質標簽，標注產品型號代碼
及相關重要參數
8. 右側機殼
為主體機殼構件，與左機殼蓋扣合。
9. 安裝卡口
35mm 標準 DIN 導軌卡式安裝

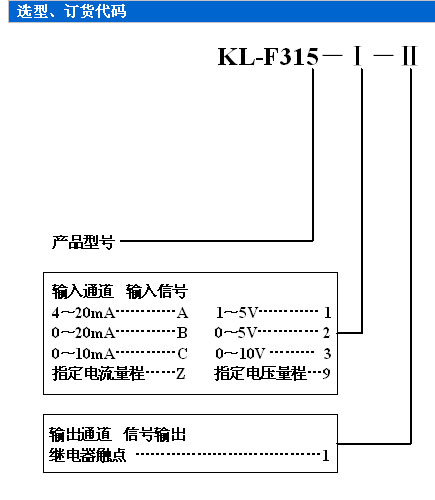

訂貨須知：
1、參照選型舉例，正確規范書寫訂貨型號代碼。
舉例1：
輸入：4～20mA 輸出：繼電器觸點
訂貨代碼為：KL-F315-A1
舉例2：
輸入：0～5V 輸出：繼電器觸點
訂貨代碼為：KL-F315-21
