WELL2000系統功能概述
1.實時刷新顯示全套的油井工作數據
WELL2000軟件系統通過服務器上以太網端口與現場設備進行數據交流，將現場傳感器采集的數據，實時的收集至數據庫，并作統一的歸檔處理。在油田局域網中的任何一臺計算機都可通過WELL2000客戶端對當前的實時數據，以及任何油井任何時段的歸檔歷史數據進行觀察。
|

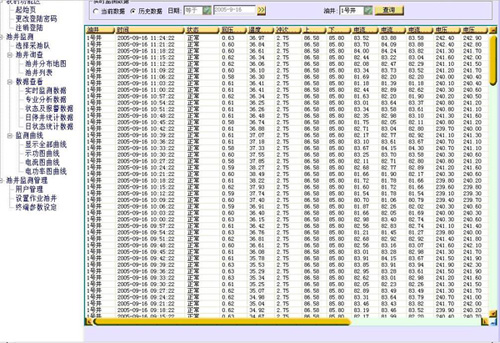

圖一 歷史記錄的數據
2. 準確實時的對油井狀況診斷
WELL2000軟件系統不但具備采集現場傳感器數據的基礎功能，而且可以依據采集的各類型數據，進行組合判斷，對油井常見的異常問題進行專業診斷。提供準確的油井狀態報告信息。例如：通過診斷，可以在第一時間提供抽油桿斷脫、三相電流不平衡、皮帶斷落等油井專業會診信息。
3.方便的報表輸出功能
WELL2000系統可以依據油田歸檔管理的要求，提供專業的輸出報表，同時提供打印功能。輸出的數據報表可以作為油田生產管理資料直接存檔。
4.全套專業圖形的繪制
WELL2000系統可以繪制示功圖，電流圖，電功率圖等三種專業油井分析圖形，并提供多個圖形的疊加分析功能。具備一整套圖形數據的調用，存儲，管理，和打印功能。由于采用 科學的通訊流程管理，采集全部采油廠的全部圖形數據，只需數分鐘，使得使用者每日都獲得當日的油井工作圖形成為可能。

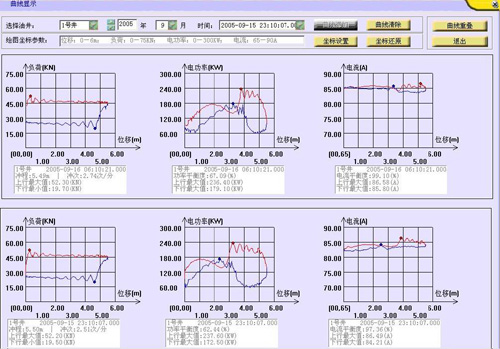

圖二 WELL2000專業圖形
5.科學的的計算和統計
WELL2000系統軟件通過油井專業分析公式計算出各類型專業數據，在界面上提供專業數據報表。例：根據軟件提供的光桿功率，地面效率，可以為使用者調整電機的工作容量和參數提供可靠的依據。其他的電流平衡度，功率平衡度，功率因素，日耗電等等重要專業數據也是油井工況分析的重要指標。
WELL2000系統組成
WELL2000采用多個采集點對服務器的模式，一個采油井配備一套WELL2000硬件設備，向RTU設備設置好目的IP地址，各監控點即可獨立的與服務器端口進行數據交流。

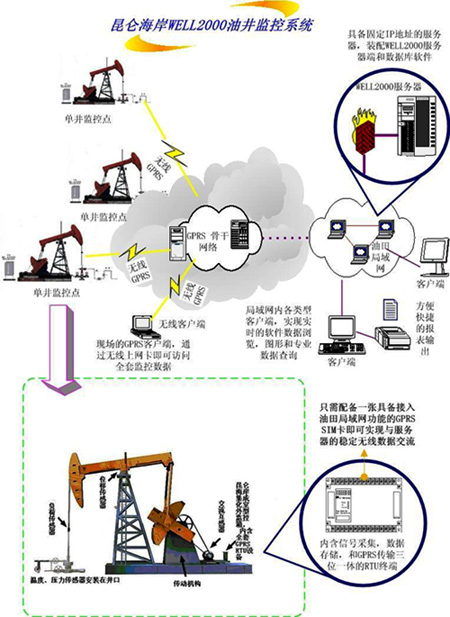

圖三 WELL2000系統應用結構圖
單個采集點的硬件構成：
1.采集箱
特點： 室外型采集箱內集成了昆侖海岸數據采集，存儲，和GPRS傳輸三位一體KL-R數據采集器以及電流電壓電功率計算處理電路。采用嚴格的防水設計和寬溫電路設計，可以經受各種惡劣自然條件考驗。
2.前端采集傳感器
內容： 溫度， 壓力， 位移， 負荷，電流互感器
特點：傳感器選型適宜于油井專業測量。結構符合室外施工要求。
服務器構成：
1.可接入油田局域網的計算機
2.WELL2000軟件
內含一整套數據庫，服務器端和客戶端軟件，隨軟件附贈現場設備的調試工具程序。
運行環境要求
1.具備GPRS功能的SIM卡
要求開通了接入油田局域網的接入點(APN)功能
2.服務器接入油田局域網
要求具備固定IP地址
WELL2000系統油井監控的便利條件
1.可降低工人勞動強度，避免了大量頻繁的人工巡井和經常性的停井測試井況
由于全都采取在線實時測量，不必停井，即時性強。同時全部監控?cái)?shù)據都是室內獲得，極大的方便了使用者。
2.便于及時掌握生產情況，利于科學管理
系統可以提供大量的準確的現場數據，及時提出專業診斷報告，便于使用者及時調整井況，提高產量。避免了以前傳統油井分析，數據量小，科學性即時性不高的弊端
|
|
 |
|
WELL2000系統特點
1.完備成套的軟硬件選型
系統完全由一套針對油井測量度身設計的軟和硬件組成，功能齊備，選型方案科學，可以實現全部的油井狀態的精確測量和控制。硬件和軟件即裝即用，真正快速實現對油井狀態的監控。
2.規一化的系統參數
針對各種不同類型油井，統一提供全套規一化的油井參數，數據庫支持模塊化的擴展。在客戶端即可方便的添加油井測量點。真正方便的實現油井添加及系統擴容。
3.齊備的油井監測數據
WELL2000系統監控的數據函蓋完備的沖程、沖次、回壓、溫度等生產數據，電流、電壓、電功率、功率因素等全套的電能數據。針對實時測量出的采油機數據WELL2000系統可以提供電流平衡度，功率平衡度，地面效率等計算數據，依據此可以完全掌握油井工作的真實狀況，最大限度的提升產量。
4.豐富的油井異常狀況分析
WELL2000系統針對各類型油井異常狀態，提供豐富精細的專業診斷和分析。 對油井工作中常見的 停電、停機、曲柄銷脫離、回壓異常、缺相及電流異常、油井抽空、 抽油桿斷脫、三相電流不平衡、皮帶斷落 等均能一一提供診斷，并及時提供專業的報警信息，最大限度的幫助油井維護人員的分析油井出現的異常情況。
5.靈活穩健的可擴展和調試接口
WELL2000系統的主控硬件提供標準的智能設備接口�？梢詳U(kuò)接巡檢卡讀卡器等設備。使系統方便的與油田人工巡井結合。同時系統還提供現場調試的工具軟件，用筆記本電腦可以方便的檢查系統硬件的運行情況并進行現場的參數設置。
6.備用電池模塊接口
為防止采油廠突發性停電等異常情況，WELL2000系統可以另外配接備用電池模塊，可以將停電時以及停電后半小時內的數據發送至監控中心。備用電池模塊的使用情況可以通過軟件完全監控。
7.基于C/S模式的高速客戶端/服務器端訪問系統服務器支持油田局域網多個客戶同時訪問。基于數據庫的訪問模式，為每個參與監測的客戶提供了仿佛本機應用的高速服務。針對安裝有系統客戶端的客戶，只需方便的點擊系統圖標，一鍵即可進入全套應用界面。如果筆記本電腦配有可接入油田局域網的無線上網卡，那么在任何地方都可以通過WELL2000的客戶端監測全采油廠的油井工作情況。
8.系統應用快捷方便
只需為每個油井監測點的RTU硬件設備配備一張具有接入油田局域網功能的GPRS SIM卡， 再通過WELL2000系統所配備的工具軟件為RTU硬件設置好服務器所在油田局域網的IP地址。硬件系統安裝施工結束后，系統通電即可正常工作。 安裝在服務器上WELL2000的服務器端軟件將自動完成全部采油廠中硬件設備的數據收集和調度任務，由于系統出廠前已經有一套經典的工作參數，客戶只需直接應用WELL 2000系統而無需更多的調試。
9.充分的系統穩定性
由于采用無線對局域網固定IP的方式，系統可以充分利用GPRS的帶寬，為中心服務器帶來穩定性的同時，還避免了無線接收的雙向收費的問題。針對全套系統的各個流程和每一個工作單元環節，系統均提供一整套相對獨立的保障參數。任何單元發生異常，均具備獨立的重啟機制和數據保護機制，不會對系統整體穩定性產生任何影響。
10.堅固經久的設計
系統的核心硬件采用高集成度的核心模塊，基于數據采集，存儲，GPRS傳輸三位一體的設計，既提升了RTU硬件工作流程的穩定性，也最大程度的減少了設備的體積。室外型防水監控箱為整個硬件設備的長期可靠運行提供了保證。全套硬件設備出廠前均經過-20度~70度的老化測試，令每一個終端用客戶都可以放心使用。
|
|
 |
|
技術規格及訂購信息
WELL2000系統配有詳細的軟件和硬件規格書和訂購清單，如果您有使用的意向請與昆侖海岸監控事業部聯系。
地址：北京市海淀區清華園三才堂乙–7號 郵編：100084
聯系電話010-82671108 EMAIL: KLHA3@SENSOR.COM.CN
