本系列產品主要作用于對現場的標準信號進行隔離轉換，實現系統與被測信號之間的完全匹配；同時，從配電器輸入端向前級用戶配送24V電源�？膳c石油、化工、電力等行業中的測控系統（如DCS、PLC等）配合使用，完善系統的I/O插件功能，提高系統的適用性和現場環境下的可靠性。
[主要特點]
采用線性光電隔離，頻響寬、精度高；
線性范圍：0～120%標稱輸入；
支持2線制和3線制輸入方式；
配電輸出+24V，最大配電電流25mA；
輸入/輸出兩隔離或輸入/輸出/電源三隔離或所有輸入/所有輸出/電源全隔離；
隔離電壓：＞1000VDC，1分鐘；
額定環境溫度：商業級0～+50℃，工業級-25℃～+70℃；
平均無故障工作時間：>3萬小時；
輸入阻抗：約250Ω；

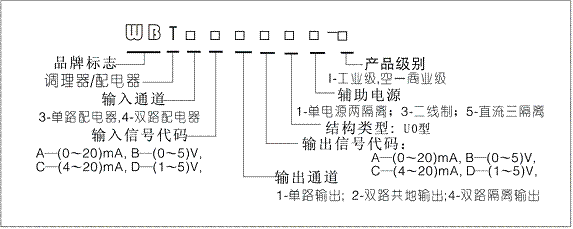

[型號說明]
[配電器型號及參數表（標準條件下測試）]
|
產品型號 |
功能描述 |
精度等級 |
輸出標稱值 |
響應時間 |
最大負載能力 |
溫漂(ppm/℃) |
結構類型 |
電源 |
產品級別 |
|
WBT3C1BU05 |
1入1出，三隔離 |
0.2 |
5V |
120mS |
5mA |
150 |
U0 |
+24V |
空/I |
|
WBT3C1CU05 |
1入1出，三隔離 |
0.2 |
(4-20)mA |
120mS |
300Ω～500Ω |
250 |
|
WBT3C4CU05 |
1入2出，三隔離 |
0.5 |
(4-20)mA |
150mS |
300Ω～500Ω |
250 |

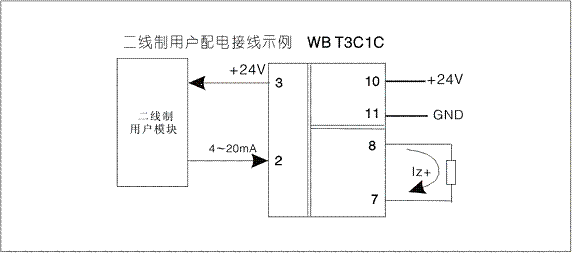

[典型接線示例]

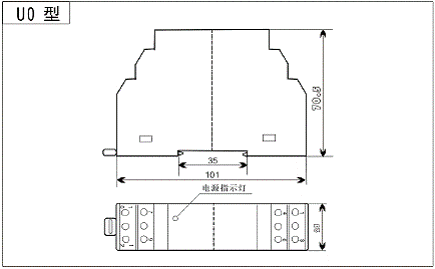

[結構尺寸]
|
