精敏數字工業級沙盤燈光控制器

http://bfqmb.cn 2011-11-24 11:08 來源:深圳市精敏數字機器有限公司

  • 通用燈光控制器 沙盤模型控制器 沙盤控制 工業級串口控制器 40路繼電器(晶體管)輸出


  • 本產品研發制造商:深圳市精敏數字機器有限公司
    一、產品簡介

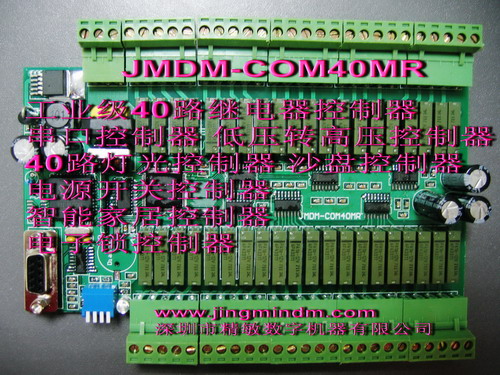

    JMDM-COM40MR串口控制繼電器(晶體管)板是深圳市精敏數字機器有限公司自主研發的一款高可靠、多功能、通用型工業級控制器,可用于控制多路繼電器(晶體管)的輸出。
    可以2種模式工作:

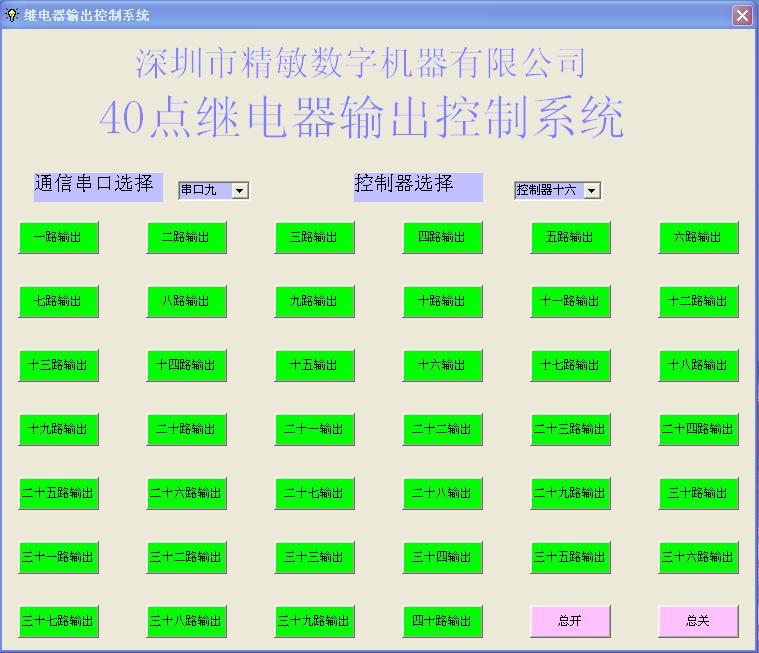

    實時模式:通過電腦串口發送控制命令(可以是字符串或ASCII碼)給控制器,在電腦上位機界面上實時控制繼電器的輸出;
    程序模式:通過電腦串口下載控制程序到控制器,控制器保存程序,并根據程序和時間等邏輯獨立控制繼電器輸出。
    1、工業級別40路繼電器輸出控制器,可實現串口控制40路強電燈光的控制;
    2、可獨立控制或通過電腦上位機界面串口控制;
    3、帶系統時鐘,可實現精確時間運算控制;
    4、
    支持多臺級聯近距離控制;
    5、支持多臺RS485組網遠程控制;
    6、支持通過電腦上位機界面實時監控40路以上多臺組網控制的多路輸出;
    7、使用PC串口控制,輕松實現多路燈光、電源、音頻或視頻開關、門禁開關等數字量信號的實時狀態監測和控制!是燈光、沙盤模型控制的最佳方案!

    二、性能參數
    1)工作電源:
    JMDM-COM40MR:交流9/18V或直流12/24V,可選;
    JMDM-COM40MT:交流9/18V或直流12/24V;
    3)主控芯片:8位高性能單片機加高速高穩定FPGA可編程陣列電路;
    4)程序及數據存儲器:32K程序存儲器,用于存放數據,30K數據存儲器也可以用來保存數據,斷電數據不丟失;
    6)輸出:
    JMDM-COM40MR:40路繼電器輸出,輸出電壓為0~220V,觸點容量250VAC 5A,30VDC5A最大輸出電流為5A, 輸出口狀態可回讀;

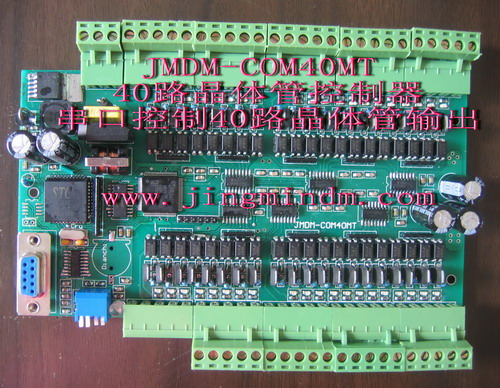

    JMDM-COM40MT:40路光電隔離晶體管輸出,集電極開路輸出形式,輸出電壓為24/12V,最大輸出電流為4A,輸出口狀態可回讀
    7)系統穩定性:采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性,使系統工作穩定可靠,死機自啟動時間在1ms之內(即無死機現象);
    8)接口:1路標準的RS232串行通信接口(抗15KV靜電沖擊),可直接與電腦或文本顯示器等外設通信;可直接通過RS232接口下載程序,無需燒錄器,方便程序修改、升級;
    9)工作狀態指示燈:1個LED燈。一般用于顯示控制器的運行狀態;

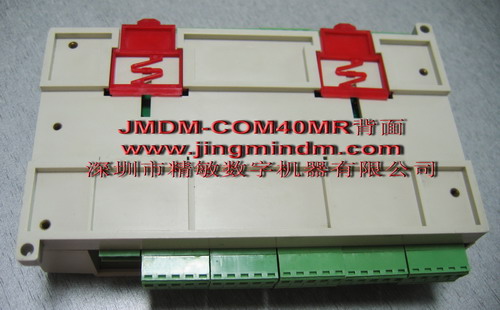

    10)外殼安裝尺寸:180mm*125mm*47mm;可用導軌安裝或用螺釘固定安裝。
        內部控制板尺寸:長×寬×高為:172mm×125mm×28mm;
    三、用途
    1、用于各種集散型控制系統;
    2、用于各種遠程控制系統;
    3、可用于樓宇、廣告等燈光控制,電廠控制,自動化車間的大中型控制項目;
    4、可用作遠程IO模塊;
    5、可用于計算機控制各種外圍設備。
    6、可用于各種沙盤、建筑、橋梁等模型的控制。
    四、功能描述
    1、JMDM-RS232串口控制器用于繼電器(或晶體管)的開啟和關閉。
    2、上位機(PC機或主PLC)通過串口連接到本控制器后,向控制器發送一串ASCII代碼指令即可控制某個(或全部)繼電器打開或關閉,完全不必要考慮繼電器的硬件電路上選擇、驅動等問題。比如,串口輸入O(002, 1)則第2號繼電器通電吸合;串口輸入“O(012, 0)”,則第12號繼電器失電斷開。備注:串口發送指令的響應時間非???,在0.01秒之內!
    3、串口控制器和控制主機之間距離可以通過485總線延長,最長組網可以達到一千米;
    4、單個串口控制器可以獨立控制40路繼電器(或晶體管)的開啟和關閉。通過地址編碼,在延時1秒許可的情況下,一個串口最多可以尋址、控制100塊串口控制器,構成一個由4000個輸出點的大系統。
    6、可提供串口通信協議以及VB通信源程序,贈送VB通過RS232串口操作控制器的演示程序或代為開發專用程序。
    7、控制器有四個撥動開關,可以設定從(0-16)號控制器的地址,也可用軟件編程設定控制器地址和撥動開關的用途。
    8、控制器帶有系統時鐘,可以用定時控制繼電器的通斷。

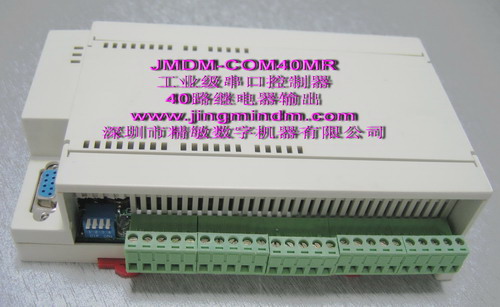

    9、本繼電器控制器配有工控級別外殼,美觀大方,方便安裝。
