隨著現代工業科學技術的發展,PLC、DCS、PC及AD采集系統在工業控制中或工業自動化的應用越來越廣泛PLC、DCS、PC及AD采集控制系統的可靠性直接影響到工業企業的安全生產和系統的穩定運行,系統的抗干擾能力是關系到整個系統可靠運行的關鍵所在。那么要提高系統的抗干擾能力,可以在兩個獨立的系統之間架設隔離器,隔離器除了抗干擾能力外還可以對PLC、DCS、PC及AD采集系統及傳感器信號進行轉換,放大,變送遠傳。這就是為什么有很多工程師把它們稱之為:隔離轉換器,隔離放大器,隔離變送器,隔離器,隔離調理器。(如隔離配電器,隔離分配器,電量隔離器,安全柵,隔離柵等)這里就不一一列舉了。
資料來源:http://www.jsd-iae.com/yy.asp?id=393
隔離器在工業采集系統中發揮了重要作用,那么我公司的隔離器本身具有哪些特點呢?
1、低成本,體積小,符合UL94-V0阻燃標準
2、IC封裝設計,空間利用率高
3、功耗小,無發熱
4、信號輸入,信號輸出,工作電源之間相互隔離
5、高精度等級(0.1%,0.2%)高線性度(0.1%)
6、高隔離電壓(3000VDC/60S)
7、國際標準信號輸入與輸出0~5V/0~10V/1~5V/0~20mA/4~20mA/0~±20mA/0~±10V及特殊信號訂制
8、工業級溫度范圍: -45~+85 ℃
9、抗干擾能力強,可靠性高

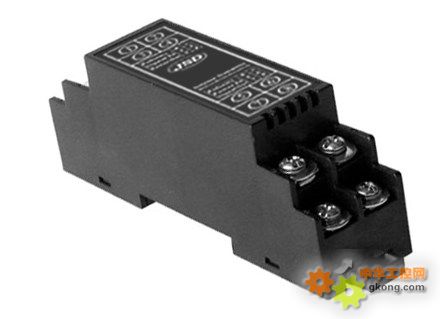

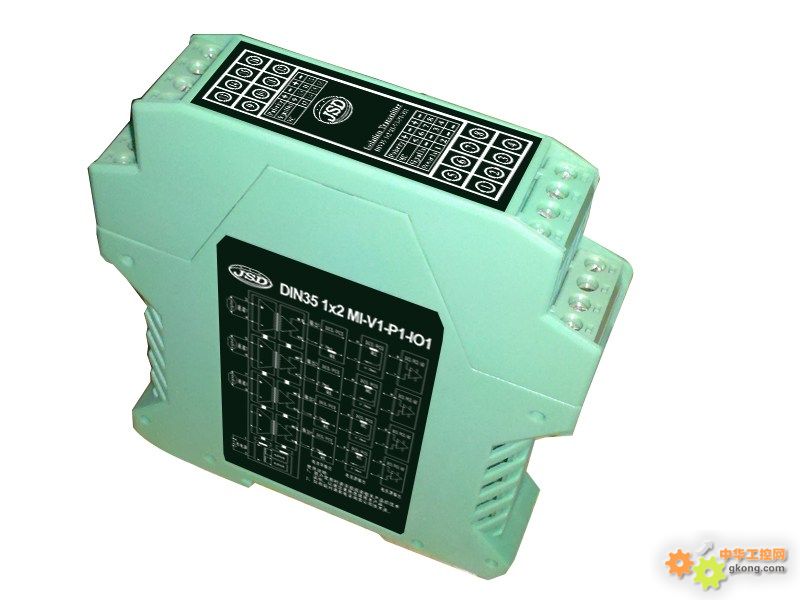

10、國際標準DIN35mm導軌安裝方式,和IC焊接方式兩種,用戶易于操作
介紹完本公司隔離器產品的總體特點,那么我們一起來看看每個系列隔離器有什么特點呢?
傳感器模擬量信號采集,放大,變送,轉換,遠傳的隔離器產品技術資料索引:
產品(1):兩線制模擬量信號4~20mA無源隔離放大器模塊IC (JSD MI 4~20mA系列)
兩線制接口芯片,可焊接在PCB板上及安裝到儀器內部,體積小,節約PCB或儀器設備空間,高精度等級及高線性度,內部SMD貼片工藝設計提高了該隔離器芯片的隔離電壓,很小的輸入等效電阻,使該隔離器IC的輸入電壓達到超寬范圍(9-32V),無需外接工作電源、免校正即可實現信號與地線環路隔離的遠距離無失真?zhèn)鬏?,除此之外,本模塊IC具有極低溫漂特性。
技術資料:http://www.jsd-iae.com/down/2012619154410754.pdf
產品(2):兩線制模擬量信號4~20mA無源隔離配電器模塊IC (JSD MI 4-20mA-F系列)
該芯片是兩線制回路供電的隔離模塊,通過后級饋電方式,向前級傳感器及兩線制設備提供工作電源,同時又接收兩線制設備輸出的標準4~20mA電流信號。經該芯片隔離后輸出4-20mA電流信號,同時實現兩線制傳感器信號測量、遠傳、隔離功能;可與各種儀器儀表的模擬量輸入端口相匹配(如上位機,PLC,DCS系統);該產品還具有極佳的溫度漂移系數,使用非常方便,無需外接電源、免校正。
技術資料:請電話聯系0755-28099259
產品(3):兩線制模擬量信號4~20mA無源隔離調理器模塊IC (JSD OI 4-20mA-P系列)
該芯片是針對24VDC和取樣電阻(負載電阻)相串聯的二線制配電回路輸出方式來設計的,與現場各種儀器儀表的模擬量輸入端口(如上位機、PLC、DCS或其他儀表)的模擬量端口相匹配;該模擬量芯片是標準的4-20mA電流信號輸入與輸出,隔離電壓高達3000VDC,SIP12腳芯片封裝設計,極高的精度等級,工業級溫度范圍;產品使用非常方便,只需外接一個50KΩ的多圈電位器進行增益校正。
技術資料:http://www.jsd-iae.com/down/20128251122206.pdf

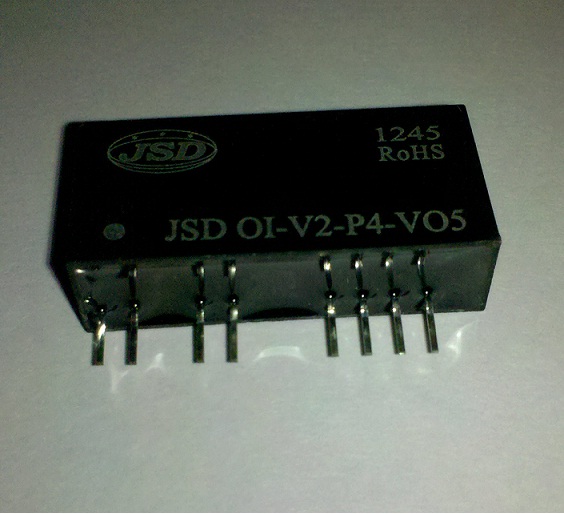

產品(4):模擬量直流(電壓/電流)信號隔離放大器模塊IC (JSD OI-V(I)-P-V(I)O系列)
該隔離器芯片采用了直流信號模擬調制技術,比磁電隔離技術相比,該隔離模塊具有較強的抗EMC電磁線路干擾和高頻信號空間干擾特性,其輸入、輸出與工作電源間的隔離參數與磁電隔離產品完全相同。該隔離模塊的精度等級為:0.1級、0.2級,全量程極高的線性度,工業級溫度范圍,只需外接一只或兩只多圈電位器及可以實現零點或滿度校正,只需少量外圍元件,即可實現信號無失真遠距離傳輸。
技術資料:http://www.jsd-iae.com/down/201278232136915.pdf
產品(5):模擬量正負雙向直流(電壓/電流)信號隔離放大器模塊IC (JSD MI-V(I)-P-V(I)O系列)
該隔離器模塊采用的是磁電隔離技術,與光電隔離放大器產品相比,具有更好的溫漂特性和線性度,產品廣泛應用在三線制和四線制的場合,簡化了用戶的設計,提高PCB板空間利用,產品可直接焊在PCB板上及安裝到儀器儀表設備中使用,外圍無需校正,即可實現0-5V/0-75mV/0-2.5V/0~±10V/0-10mA/4-20mA/0~±20mA等各種信號間的隔離變換。高精度等級:0.1級、0.2級,極高的線性度及可靠性。
技術資料:http://www.jsd-iae.com/down/201278232222259.pdf
產品(6):模擬量小信號隔離放大器模塊IC (JSD OI-MS-P-V(I)O系列)
捷晟達科技的JSD OI-MS系列隔離放大器是一種將模擬量電壓小信號按比例隔離變換成標準的0-10V/0-5V/1-5V或客戶指定電壓的混合集成電路。該隔離放大器芯片產品適用于:0-10mV/0-20mV/0-30mV/0-40mV/0-50mV/0-60mV/0-75mV/0-100mV/0-150mV/0-200mV的小信號放大并隔離,采用芯片式封裝及全新隔離措施使該芯片能達到2500VDC的隔離電壓,工作電源、信號輸入、信號輸出間相互隔離。滿足工業級溫度范圍,并能潮濕、震動的惡劣環境中工作。 JSD OI MS系列隔離放大器使用非常方便,只需極少元件,即可實現模擬量小信號的隔離,變送與放大,JSD OI MS系列隔離放大器采用原裝進口芯片設計,隔離采用光電隔離,具有更強的抗EMC電磁干擾特性。
技術資料:http://www.jsd-iae.com/down/20129281020963.pdf
產品(7):模擬量單向直流(電壓/電流)信號非隔離放大器模塊IC (JSD NI-V(I)-P-V(I)O系列)
JSD NI-V(I)x-Px-V(I)Ox系列模擬量單向信號非隔離放大器是一種將輸入信號放大,變換及遠距離傳送的混合集成電路,該模擬量單向信號非隔離放大器模塊IC上集成了一個非隔離DC-DC電源電路和一組模擬量信號輸出的放大電路,JSD NI-V(I)x-Px-V(I)Ox系列模擬量單向信號非隔離放大器產品使用非常方便,無需外接任何元件,即可實現工業現場信號采集及轉換功能,由于該非隔離放大器具有成本低,高精度,體積小等特點。該非隔離放大器芯片產品現為PCB板上焊接安裝方式,內部電路已經校正,客戶購買后直接焊接到PCB板上使用即可。
技術資料:http://www.jsd-iae.com/down/20129281114267.pdf
