熱電偶信號采集隔離測量八路信號RS485/232

http://bfqmb.cn 2013-04-16 11:38 來源:深圳市順源科技有限公司

   目前比較成熟研發并銷售的技術和產品有:DC-DC模塊電源IC(包括定、寬電壓輸入輸出、帶短路保護及高電壓輸出等系列)、 ISO系列直流模擬信號隔離放大轉換IC(包括磁電、光電隔離技術)、ISO系列交流信號、溫度、壓力、頻率、位移、真有效值信號隔離放大器IC、ISO 系列傳感器信號采集、模數(AD)/數模(DA)轉換等模擬信號隔離放大器、變送器、配電器、安全隔離柵等高品質產品,產品品種達2000多種,國內外客戶3000多家。產品技術擁有十多項國家專利權和軟件著作權,產品質量獲得ISO9001-2000質量認證、電磁兼容CE認證、SGS環保認證,深圳市技術監督局檢驗合格等多項認定證書,公司是《廣東省電源行業協會》副會長單位、《深圳市科技經濟一體化》定點服務單位、《深圳市長沙商會》副會長單位、《慧聰網品牌戰略聯盟》合作單位等。隨著順源公司不斷的發展壯大及市場客戶需求,我司竭誠以"客戶的滿意"來體現"我們的價值"為發展目標,不斷推出高質量高性能高穩定性的新技術和產品,以滿足廣大客戶的需求,同時也回報各界新老客戶的支持與厚愛。

產品特點及典型應用

●  八路熱電偶信號采集、隔離轉換成RS485 或RS232 輸出
●  測量精度優于0.05%,可以程控校準模塊精度
●  內部一路DS18B20溫度傳感器用于熱電偶冷端補償

●  低成本、小體積模塊化設計方便桌面或?qū)к壈惭b使用

●  J/ K/ T/ E/ R/ S/ B  型熱電偶輸入

●  溫度信號測量、監視和控制

●   RS-232/485 總線工業自動化控制系
●  工業現場信號隔離及長線傳輸

●  熱電偶信號隔離轉換及長線傳輸

●  模擬信號A/D轉換、調整及遠程變送
●  小信號的測量

●  工業現場數據的獲取與記錄

●  用戶可編程設置輸入范圍

●  寬電源供電范圍:8 — 50VDC

●  信號輸入 / 輸出之間隔離耐壓3000VDC

●  支持 Modbus RTU 通訊協議

●  醫療、工控產品開發



  SY AD08T系列產品實現傳感器和主機之間的信號采集,用以檢測模擬信號或控制遠程設備。通過軟件的配置,可用于多種傳感器類型,包括:模擬信號輸入,模擬信號輸出,和數字信號輸入/輸出,SYAD08T系列產品可應用在 RS-232/485總線工業自動化控制系統,熱電偶信號的測量、監視和控制,小信號的測量以及工業現場信號隔離及長線傳輸?shù)取?/font>

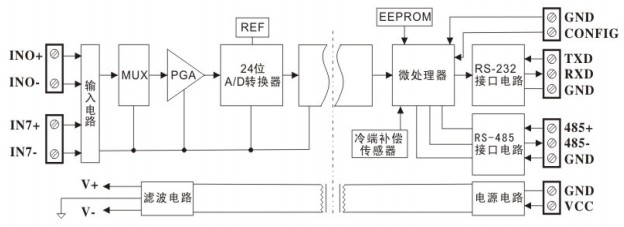

多量程高精度熱電偶信號采集模塊應用圖



  SYAD08T系列模塊,通訊方式采用ASCII字符通訊 協議或MODBUS RTU通訊協議,其指令集兼容于ADAM模塊,波特率可由用戶設置,能與其他廠家的控制模塊掛在同一RS-485總線上,便于計算機編程。產品包括電源隔離,輸入輸出信號隔離、線性化,A/D轉換和RS-485串行通信。每個串口最多可接256只。

   SYAD08T系列產品按工業標準設計、制造,信號輸入/輸出之間隔離,可承受3000VDC隔離電壓,抗干擾能力強,可靠性高。工作溫度范圍‐  45℃~+85℃。

  SYAD08T系列產品是基于單片機的智能監測和控制系統,所有的用戶設定的校準值,地址,波特率,數據格式,校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。

   SYAD08T系列產品可以測量各種傳感器信號,包括熱電阻,熱電偶,應變片等,具體選型請參看不同型號產品所支持的類型編碼。

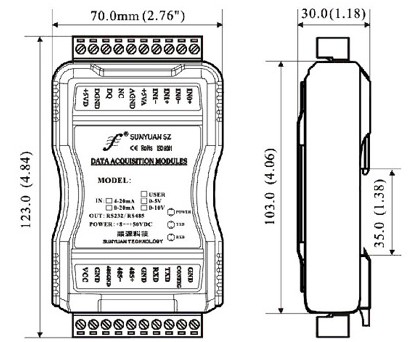

    熱電偶信號采集模塊尺寸圖

多量程高精度熱電偶信號采集模塊尺寸圖

SYAD08T 功能簡介

  SYAD08T 為八路信號隔離采集模塊,可測量J/ K/ T/ E/ R/ S/ B 型熱電偶信號。
1、 模擬信號輸入
24位采集精度,產品出廠前所有信號輸入范圍已全部校準。在使用時,用戶也可以很方便的自行編程校準。
熱電偶輸入斷線檢測、線性補償和冷端溫度補償。通過發送一個簡單的斷線檢測命令,即可知道熱電偶是否斷線。模塊內部有各種熱電偶的線性數據,當采集熱電偶信號時,模塊根據不同類型熱電偶進行線性補償,還可以根據當前環境溫度進行冷端溫度補償。如果需要,用戶可以自行編程校準冷端溫度。


2、 通訊協議
通訊接口:模塊有1路標準的RS-485通訊接口和一路RS-232通訊接口。
通訊協議:支持兩種協議,ASCII字符協議和MODBUS RTU通訊協議。可通過編程設定使用那種通訊協議,能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。
數據格式:10位。1位起始位,8位數據位,1位停止位。
通訊地址(00H~FFH)和波特率(300bps、600 bps、1200 bps、2400 bps、4800 bps、9600 bps、19200 bps、38400bps)均可設定;通訊網絡最長距離可達1200米,通過雙絞屏蔽電纜連接。
通訊接口高抗干擾設計,±15KV ESD保護,通信響應時間小于70mS。
