北京菲格瑞思全新推出LGB一體化孔板流量計

http://bfqmb.cn 2012-06-27 16:01 來源：北京菲格瑞思儀表有限公司

一、概述

標準法蘭取壓孔板節流裝置是無刻度的流量測量裝置，它與氣動、電動差壓變送器或雙波紋管差壓變送器配套使用。在冶金、化工、石油、電力工業系統連續測量介質溫度≤400℃的液體、氣體、蒸汽流經孔板所產生的壓差，由變送器將該壓差訊號轉換成比例的輸出信號，再由二次儀表或調節器，對被測量流量進行記錄，指示或調節。

二、結構

1. 傳感器結構如圖1、2所示：


圖1、標準環室孔板節流裝置結構示

圖（Pg≤25）

1、法蘭   2、導管

3、前環室 4、節流件

5、墊  6、后環室   7、墊

8、螺母   9、螺栓

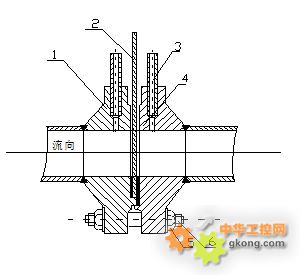

圖2、標準法蘭孔板節

流裝置示意圖（（Pg≥64）

1、取壓法蘭2、孔板

3、導壓管4、密封墊5、螺母

6、螺栓



※注：公稱通徑根據工藝條件要求，通徑從Φ50~Φ400MM。

例：LGBA—16—80表示：標準角接孔板節流裝置，水平安裝，工作壓力6kgf/cm2準

公稱通徑為Dg80

北京菲格瑞思儀表有限公司

地址：北京市海淀區上地三街9號金隅嘉華大廈B906

電話：010-51653377-807 手機：15810955952

聯系人：宋成秋

傳真：010-62965596

網址：www.fege.cn
