　　摘要：與傳統的PLC、PAC以及基于PC的系統控制技術不同，嵌入式控制技術可以根據受控對象不同，為我們提供多種選擇。微控制器是嵌入式控制技術中最廣為人知的一項，而本文將向你展示ASIC和FPGA技術所具有的一些獨特優勢。

　　與傳統的PLC、PAC以及基于PC的系統控制技術不同，嵌入式控制技術可以根據受控對象不同，為我們提供多種選擇。微控制器是嵌入式控制技術中最廣為人知的一項，而本文將向你展示ASIC和FPGA技術所具有的一些獨特優勢。

　　嵌入式控制系統不同于數據采集系統以及那些只針對標準大眾化產品的控制系統。它可以復雜到類似一套電信交換系統，也可以如一套警報系統。在不同的應用中，我們可以采用多種方案來滿足不同要求。哪種方案最適合你，一方面由最終的使用情況決定，另一方面取決于系統生命周期。

　　有三種CPU方案用在嵌入式系統中最為合適。它們分別是：微控制器、現場可編程邏輯門陣列（FPGA）以及專用集成電路（ASIC）。

　　微控制器的最大優點是它們的高度適應性。開發人員可以通過C以及C++之類的高級語言對它們實施編程。如今，許多微控制器應用已經相當復雜了，以至于我們能夠采用Linux或Microsoft Windows Embedded之類的操作系統。

　　微控制器的高度適應性同時也成為了它們最大的缺陷。微控制器往往需要搭配一套編寫復雜、資源全面的操作系統方能使用。在許多應用中，微控制器無法勝任那些對性能要求極高的任務。

　　嵌入式控制系統設計師可以利用FPGA和ASIC實現一些非常復雜的算法。這些算法會在結構緊湊的可編程硬件內高速運行。

　　ASIC和FPGA的特點

　　如今，我們還可以用另外兩種具有計算功能的芯片替代微控制器。它們分別是現場可編程邏輯門陣列（FPGA）以及專用集成電路（ASIC）。兩者的共同特點首先是都采用了硬件化的布爾邏輯算法。其次，它們都具有高度的適應性，能夠?qū)崿F(xiàn)相當豐富的邏輯功能。這些功能小到簡單的開關控制，大到整個微處理器。再者，它們都可以通過諸如VHDL和Verilog之類的標準硬件描述語言（HDL）進行編程，不必動用由第三代或更高級編程語言編寫的軟件進行編程。

　　兩者的不同之處在于一次性工程成本（NRE）和可變成本，以及重復編程性、可測量性、開發時間（與產量有關）等方面。

　　FPGA的特點是能夠被重復編程，從而為樣品開發提供了便利。此外，我們還能夠?qū)PGA進行產生調整和現場升級，從而加快了產品投放市場的速度。一款FPGA平臺適用于多種產品，從而起到了平衡開發成本與資源的作用。如果我們采用ASIC或MCU作設計開發，那么就無法得到這些優勢了。

　　維基百科把FPGA描述成一種包含了可編程邏輯器件（被稱為“邏輯模塊”）以及可編程互連網絡的半導體設備。邏輯模塊經過編程后能夠?qū)崿F(xiàn)基本的邏輯門功能，例如與邏輯（AND）和異或邏輯（XOR），以及更復雜的復合邏輯功能，例如解碼器或數學運算功能。

　　ASIC是一種針對某種特殊應用定制的集成電路，它不具有通用性。例如，一款經過專門設計、用來實現手機中某項特定功能的芯片就是一種ASIC。

　　在設計一款全定制ASIC時，我們必須繪制出設備的整個光刻層。ASIC技術的NRE大部分消耗在將HDL代碼轉換為半導體結構階段。

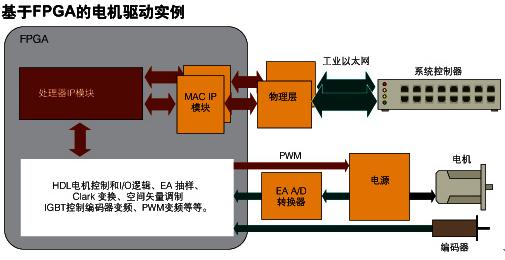

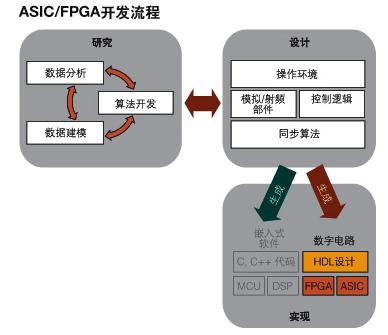

　　無論是設計FPGA還是ASIC，都要先從編寫硬件描述語言（HDL）起步。但是在編寫HDL代碼之前，我們最好采用軟件或硬件仿真的方式來構建、測試并調試整個系統的算法。

　　算法的開發過程

　　一般而言，算法最初是作為一種系統工程策略，由用戶提出的使用要求所決定。

　　以一個機器人割草機為例。整個開發項目可能會從一次完整的計算機仿真開始。其中，處于開發階段的算法（AUD）是由C或C++程序模塊組合而成的。 這些模塊可能是借用了其他項目的開發成果，也可能是通過另外的多種途徑獲得的。

　　這些模塊由一套專門的監控程序調用。監控程序的作用是對嵌入式系統軟件實行打包操作。它可以在桌面開發系統上運行，而且桌面系統還可以同時運行電機、驅動器、傳感器以及圖形用戶界面的的C或C++仿真模塊。

　　算法開發從一開始就是在計算機上進行的，從而保證算法能夠完成預訂的功能并且時刻處于開發人員的掌控之中。每一位明智的開發人員都會在確保算法正確，并且不會出現潛在硬件隱患的情況下將它移交給測試工程師。否則，你最終得到的將是一臺失控的機器人，就像科幻小說中描述的那樣。簡直就是測試工程101！

　　一旦算法被證明能夠執行正確的操作，系統開發人員就可以將它下載到第一部機器人割草機樣機中，并且對它作一系列測試，以便開發硬件平臺。對硬件開發程序而言，算法在其中扮演了機器人測試向?qū)У慕巧?/P>

　　硬件子系統可能已經經過了基于PC的數據采集系統和控制系統的測試。但是，這些系統中的測試程序與AUD相比，只是擁有相同的硬件接口規范而已，在其他方面不具有相似性。而且，各個硬件子系統可能還沒有協同工作過。因此，系統開發的最后一個步驟就是整合所有的子系統，并且統一調試。

　　系統集成最初可能是從在嵌入式單板計算機（SBC）上運行AUD開始的。這種計算機上運行的其實是用高級語言編寫，并經過硬件仿真調試的相同程序。這是AUD首次對實際硬件實行控制。

　　這一階段，許多軟硬件接口以及軟硬件自身的問題都會暴露出來。在嵌入式控制系統中，硬件與軟件的關系非常緊密，以至于任何一處硬件或軟件的改動都可能影響到對方。正是由于SBC具有機動性和可重復編程的特點，我們才選中它來實現完整的系統調試。

　　嵌入式控制系統設計師可以先利用FPGA對硬件設計作調試。然后，在產品產量允許的前提下，轉而使用定制ASIC。

　　硬件實現

　　在我們解決了所有軟件和硬件問題之后，就可以推出一款在外觀和功能上都與最終產品十分接近的樣品。ASIC與FPGA需要相同的引腳分布，它們都會被安裝到一塊小型母板上。母板可以支持任意一款引腳位置與之吻合的芯片。

　　如果我們采用FPGA，那么就需要在母板上額外增加一塊程序存儲芯片。這塊芯片內存儲了FPGA內部的互聯信息。當我們把AUD下載到硬件之后，就會形成這些信息。FP

　　GA采用了動態RAM技術。這種技術的致命缺陷是具有易失性，F(xiàn)PGA內部運行的程序在斷電之后會全部丟失。

　　這一階段，系統開發人員可能會采用FPGA進行設計。因?yàn)镕PGA版本的控制模塊在引腳分布上可以做到與ASIC版本一致，而且FPGA還具有可重復編程的特點。FPGA的致命弱點同時也是它最受青睞的地方。因?yàn)樵谙到y(tǒng)投入現場應用之前，開發人員很可能會對軟件作升級。這樣的話，如果我們只是為了升級ASIC程序就開發一款新產品，這樣做在成本方面顯然是行不通的。

　　即使我們的設計最終成為了一款產量達到千位數的標準產品，F(xiàn)PGA在經濟性方面仍然具有優勢。只有在產量達到幾百萬甚至更多的情況下，將AUD轉換到ASIC所產生的大量NRE投入才可能被補償?shù)?。?dāng)然，對于消費類產品而言，這樣的產量很快就能達到。

　　把AUD轉換為適用于FPGA的HDL程序可能很困難也可能很簡單。這一方面要看我們采用什么工具將已有的經過調試的軟件轉換為指定硬件的HDL代碼，另一方面要看這種轉換是在哪一階段完成的。

　　例如，Mathworks正在與ASIC、FPGA供應商合作開發一套工具，幫助工程師將那些采用Matlab與Simulink編寫的AUD代碼轉換為HDL，另有一些工具能夠?qū)和C++代碼轉換為HDL。

　　當然，基本的測試表明，系統在經歷任何重大改變之后，都必須重新作一遍開發測試。為了確保FPGA芯片下載了HDL代碼之后確實能夠執行原始AUD所指定的操作，我們必須做仿真和測試。當我們從FPGA編程轉換到定制ASIC設計時，也會面臨同樣的問題。

　　翻譯：翁思健
