   當前所設計和生產所有電子產品幾乎都屬于嵌入式系統，其中可能包含微處理器、微控制器、DSP、RAM、閃存、EPROM、FPGA、A/D-D/A及其它I/O。日本橫河電機株式會社(YOKOGAWA)嵌入式測試項目部部長殷曉剛表示，由于嵌入式系統設計需要對各種不同的信號進行測量，且正越來越多地用串行總線，如I2C、SPI、CAN、UART和LIN代替內部并行總線，其復雜性給設計工程師在調試上帶來了很多挑戰。

　　另據一項針對混合信號示波器使用者的調查顯示，70%的用戶表示需要邏輯輸入功能，36%的用戶認為4-8通道就可以滿足他們的測試需求，而最需要8通道邏輯輸入的工程領域則包括處理器調試、模塊間通信評估和硬件控制。

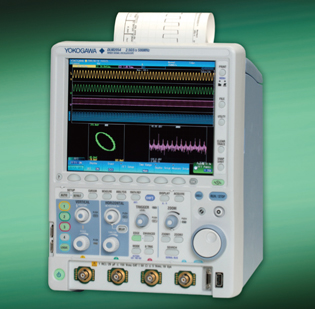

橫河電機DLM2000系列混合信號示波器

　　橫河電機日前推出的新型DLM2000系列混合信號示波器為解決上述問題提供了有益的解決方案。DLM2000系列采用立式設計，配備8.4英寸XGA(1024X768) TFT-LCD顯示屏，共包括六種型號。帶寬范圍為200MHz-500MHz，存儲深度62.5M-125Mpts，并同時提供2.5GS/s的采樣率和8位邏輯輸入，能夠以高分辨率捕獲長時間窗口的信號活動。

　　殷曉剛強調說，對于數字家電或汽車控制等行業的嵌入式系統，“數字控制+模擬波形觀測”的要求越來越多。現有4通道模擬示波器的測量通道過少，難以處理某些工程的需要。例如，連接內部設備控制至SPI總線(3線或4線)并觀測電機驅動的模擬信號；或觀測汽車引擎控制單元(ECU)中數字控制信號和內部模擬信號之間的時序等。

　　DLM2000采用了相對靈活的MSO輸入功能，可以將模擬輸入通道中的一個通道(CH4)切換為8位邏輯輸入并顯示信號。因此，該系列既可用于傳統的4通道模擬輸入，也可用作混合信號示波器(由3個模擬通道和1個8位邏輯輸入通道組成)；4個模擬通道和8位邏輯輸入的組合可以作為觸發源使用。如果需要測試5通道以上的信號時，DLM2000允許使用邏輯輸入同時分析2種類型總線(I2C和SPI)，并可同步觀測多個模擬波形。為了讓工程師在高采樣率的情況下能夠長時間觀測波形，以評估通信波形的質量(噪聲、轉換時間等)，DLM2000系列的連續采集存儲長度被設計為12.5Mpts。這就意味著，DLM2000可以在時間長度為5秒的波形采集中，以2.5MS/s的采樣率觀測500Kbps的CAN總線信號；而在單次采集模式下，DLM2000的最大存儲深度是125 Mpts，按照公式“采樣率=存儲長度/波形采集時間”，設置相同的波形采集時間后，更長的存儲深度可以較高的采樣率觀測波形。同時，DLM2000的采集時間范圍也達到了500s/div，可以捕捉長達5000秒的10,000Hz信號。

　　新的DLM2000系列還加強了歷史存儲功能和時間標記，以便追溯分析過去采集到的波形。當存儲長度為1.25Kpts時，DLM2000最多可以累積20000屏的歷史數據。但問題也隨之而來，深存儲通常表示相當于幾千個屏幕的信號活動，這使得迅速找到特定問題的相關信息極為不易。殷曉剛表示，DLM2000一方面配備了搜索引擎，可以通過設置與觸發相類似的條件，讓工程師從采集的波形中搜索到想要的數據，并能逐屏顯示歷史波形或像DVR一樣自動進行回放。另一方面，對保留在內存中的波形的時間標記精度進行了優化，使之從以前的10ms提升至目前的50ns，且分辨率與采樣率成正比。

　　對系統設計進行調試時，確認異?，F(xiàn)象并在短時間內弄清電路的運行條件，對工程師而言是件并不輕松的工作。為了增加捕捉異?，F(xiàn)象的機會，工程師們最常用的手段就是提高數據處理性能。例如增加每秒采樣數量，在大量采樣數據的基礎上生成盡可能多的信息，繼而再生成圖像。“ScopeCORE是橫河電機為檢測異常信號專門開發的引擎，”殷曉剛指出，“它提供了高波形采集速率、改進的數據處理能力和波形顯示性能，能夠進行信號處理和觸發檢測?！?/P>

　　據悉，通過ScopeCORE引擎，模擬與邏輯輸入的切換在數據采集部分進行。由于每個通道及邏輯位之間的觸發延遲小于200ps，且所獲得的邏輯數據保存在模擬通道4的區域內，數據的流動與模擬數據沒有區別，因此，即使打開邏輯顯示也可以保持高波形采集速率，確保不錯過異常信號。同樣，邏輯波形的顯示也與模擬波形的顯示沒有疊加，可以直觀地觀察到模擬信號和邏輯信號之間的時序關系。

　　DLM2000作為一款測試4通道信號的小型示波器，在有限的面板內，垂直軸刻度旋鈕被通道1-4所共用。出于對人性化操作的考慮，橫河電機此次引入了刻度旋鈕LED指示燈，通過LED指示燈顯示的顏色，工程師就立刻知道當前刻度旋鈕所控制的通道。此外，該系列還支持雙區域縮放，工程師可在屏幕上顯示波形數據，波形圖像數據，波形區域文件的縮略圖等內容。（邵樂峰）
