一、簡介

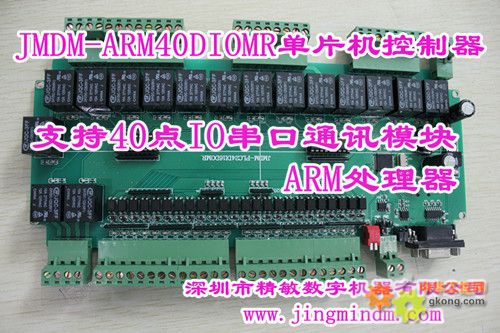

   JMDM-ARM40DIOMR是深圳市精敏數字機器有限公司自主研發的一款具有24路光電隔離數字量輸入，16路繼電器輸出,高可靠穩定性的工業可編程邏輯控制器，也叫40點ARM處理器I/O工控板。

二、功能特性

   1、工作電源：DC12V~24V 1A；控制板自帶防雷擊保護電路，穩定可靠。

   2、32位高性能單片機控制：程序存儲空間：128K；數據存儲空間：64K (若有特定需要)，保存數據，斷電數據不丟失。

3、兩種通信接口：

  1）一路RS232接口，可用來下載程序和與電腦等上位機通信；

  2）一路RS485接口：通信最大距離為3公里；組成的網絡中最多可掛接20個節點。

4、I/O：

  1) 24路光電隔離數字量輸入：輸入電壓范圍為直流12V~24V；也可定制為5V（購買前需特別說明），輸入電流為5~10MA；可用于檢測外部各種信號的傳感器輸入，如光電傳感器、紅外傳感器、霍爾傳感器、接近開關、點動開關等數字量輸入器件；

 2) 16路繼電器輸出：可以有效防止該產品上電時瞬間產生誤動作，穩定可靠。繼電器的觸點可承受的交流電壓為220V，最大輸出電流為10A。

   5、程序下載說明：連接好電腦和控制器之間的串口通訊線。使用MCU-ISP下載軟件將編譯好的HEX文件下載到控制器。（注意：下載的過程中有一個手動斷電和上電的過程）。

   6、系統穩定性：具有工業級防雷擊、抗強電磁干擾、高可靠性能，無死機現象。

7、3種工作方式：支持獨立控制（根據KEIL C語言編寫的程序邏輯自動控制)、RS232串口監控、RS485總線監控（需編寫上位機、下位機程序）3種工作方式；

8、數字量工作狀態指示燈：每路數字量輸入或輸出都有一個指示燈，方便觀察輸入或輸出點工作狀態。

9、附帶有FM24C02的鐵電存儲器EEPROM，斷電數據不丟失，可以存儲128K的用戶數據。

   10、芯片內嵌有實時時鐘模塊，若有需要精確定時的用戶，我司可根據客戶要求

設定實時時間對外設進行實時控制。

11、帶有2位撥碼開關，下載程序時以便進行手動復位和運行。

12、外形尺寸：

線路板尺寸：   長×寬×高: 245mm×102mm×23mm。

       線路板安裝尺寸：   長×寬: 239.6mm×73mm。

    外殼尺寸：     長×寬×高: 251mm×135mm×65mm。

       外殼安裝尺寸：     長×寬: 241mm×99mm。

三、編程說明

在KEIL C編程環境下，本公司提供編程范例，客戶可在此基礎上二次開發應用程序。

  1.控制單個輸出點：

out_bit(X,0)    關閉第X路輸出；

out_bit(X,1)    打開第X路輸出；

  2.讀輸入點命令：

  In(X) ------(X：1，2到n的輸入點數)

      if((In(X) ==0)&& (In(X)==0))   判斷第X個輸入點有沒有信號輸入；

四、規格

   1、工作溫度：-40~+85°C；

   2、結溫度：-40~+125°C ；

   3、濕度：5~95% 無凝結 ；

4、功耗(無外部設備): +12V@ 1A (典型值) ；

五、硬件連接注意事項

1、客戶應嚴格按照接線圖將控制板全部接線完畢，并檢查無誤后，才可通上電源。否則將燒壞控制器或外部輸入輸出等設備。

2、控制器的輸入信號默認采用外接直流12或24V供電。

六、用途

1、廣泛用于線路通斷檢測、線排質量檢測；

  2、可串口遠程實時監控電廠、自動化車間、遠端機房的燈光、電源、音頻、視頻、電子門禁的開和關，省卻人工操作之勞苦、節約人力成本；

  3、可用于集中控制樓宇、廣告、球館等行業的燈光、音響等多媒體設備、智能控制家電開關等；

  4、可用于計算機檢測各種外圍光電開關、紅外探頭、按鈕信號、設備開關；

5、可用于各種集散型控制系統、遠程IO模塊、遠程控制系統；

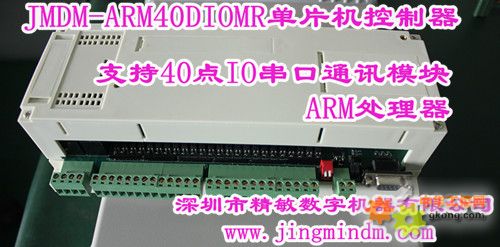

JMDM-ARM40DIOMR（24入16出繼電器型）

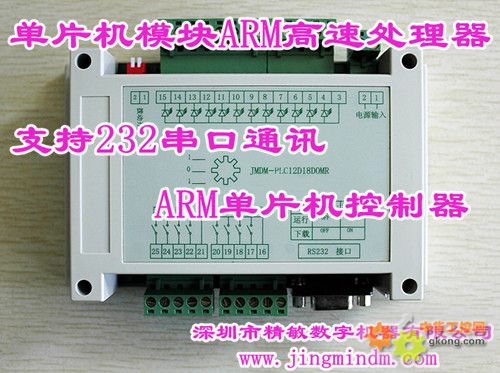

JMDM-12DI8DO 工業級ARM控制板功能詳解

一、特性

1. JMDM-ARM20DIOMR 工業級ARM控制板采用ARM 32位的Cortex™-M3 CPU，128K閃存程序存儲器；20K的SRAM。

2. 主電源采用18V交流電(或24V直流電)，外圍驅動電源采用24/12V直流電；

3. 12路光電隔離數字量輸入，NPN輸入形式，輸入電流為10mA；

4. 8路繼電器輸出（可接220V電壓，最大承受電流是5A），采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，無死機現象；

5. 有1路標準的RS232串行通信接口（抗15KV靜電沖擊），可直接與電腦或文本顯示器等外設通信；

6. 可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；

7. 有一盞LED燈顯示工作狀態，有一個撥碼開關可根據程序需要設定程序狀態或程序參數；

8. 外殼采用螺釘固定或?qū)к壈惭b,一體化緊湊型設計。

     外殼尺寸：  長×寬×高為: 145mm×90mm×40mm；

     內部控制板尺寸：  長×寬×高為: 122mm×86mm×28mm；

9. 用Keil C 或匯編編程，用戶編程有困難的可把工藝流程發給我司，我司可幫助編程。

二、規格

1. 工作溫度：-10~+65°C；

2. 儲存溫度：-20~+80°C ；

3. 濕度：5~95% 無凝結 ；

4. 功耗(無外部設備): +18V@ 0.5A (典型值) ；

三、用途

1. 可用于各種20個點以內的控制系統，可控制氣缸，電磁閥，繼電器，步進電機，可外接光電式，電容式，電感式，霍爾式等各種傳感器；

2. 可用于替代20點以內的PLC用于各種控制場合（如各種機器控制）；

3. 可用于ARM學習和試驗。

四、編程說明

1. 在接線圖上標明了輸入輸出端口所對應的是控制板的輸入輸出口：

1）In(x)： 當In(x)函數返回0時就說明第x個輸入點有信號；

2） out_bit(x,0)：打開第X點輸出；

3） out_bit(x,1)：關斷第X點輸出；

軟件資料中有范例程序，用戶可以在這基礎上修改學習
