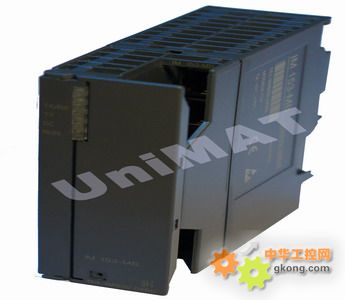

■產品描述：
訂貨號：UN 153-3MB00-0XB0
使用MODBUS-TCP工業通訊協議進行分布式IO的采集和控制；
通過該接口模塊可以連接UniMAT的IO模塊，進行數據交換；
完美支持各種具備MODBUS-TCP功能的HMI、PLC、DCS、IPC和組態軟件；
最多可以級聯32個UN153-MB從站，每個從站可以連接8個UN300系列IO模塊（支持最多8192點）
技術規范
電氣參數
電子裝置L +額定電壓
24 VDC（12V~35V范圍）
反極性保護
有
隔離
輸入與底板總線間 不隔離
輸入和電子裝置的電源之間 不隔離
電流消耗
L+ 250mA~800mA(視所帶輸出模塊功耗而定)
背板輸出電流
最大1.4A
模版的功率輸出
最大7.0W
協議支持
MODBUS-TCP
通訊接口
RJ45×2標準自適應10/100M以太網接口
LAN接口-- 每個協議數據單元由CP產生的數據域長度
l 發送
1472字節/PDU
l 接收
MODBUS-TCP連接數
2（同時連接）
TCP連接超時
120S
TCP發送接收速率
<=240字節時，< 1 ms
1472字節時，2ms
擴展模塊最大支持?jǐn)?shù)目
8
電纜長度
100米雙絞線
存儲卡類型
標準Micro-SD閃存卡
文件系統支持
FAT/FAT32
存儲卡容量支持
<=2GB
存儲數據保存年限
不小于10年（視存儲卡性能而定）
訂貨數據
UN 153-3MB00-0XB0
尺寸和重量
尺寸（長 X 寬 X 高）
40×125×120
凈重
300g
接線圖
