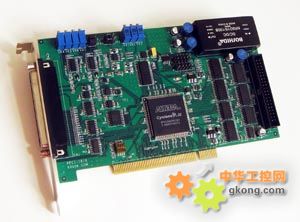

KPCI-1816是一款PCI總線的16位多功能采集卡，其先進的電路設計使它具有更高的質量和功能。
卡上具有16位16路模擬量采集通道，16位2路模擬量輸出通道和16路開關量輸入通道以及16路開關量輸出通道，同時還有2路計數通道，特別適合需要采集和控制多種信號的用戶使用。
KPCI-1816卡上的16位精度的模擬量采集通道和模擬量輸出通道，滿足了用戶在具有高精度要求的場合，完成對模擬量信號的采集和控制。
KPCI-1816卡上帶有程控增益放大電路，通過軟件可以設定不同的輸入范圍，大大方便了用戶對不同信號的測量。
KPCI-1816卡的最高采集頻率可達100K/S，卡上帶有FIFO存儲芯片，可以完成大量信號的采集和存儲，定時觸發、軟件觸發和外觸發三種方式，以適應不同場合的數據采集，方便了用戶的使用。
KPCI-1816卡上具有2路模擬量輸出通道，可以通過跳線選擇電壓和電流輸出方式，來控制不同的信號。
KPCI-1816卡上的16路開關量輸入通道的輸入電平與TTL兼容，16路開關量輸出通道的輸出電平與TTL兼容，2路16位計數通道采用的是8254計數器，與TTL電平兼容。
KPCI-1816卡上帶有一個4位DIP撥碼開關，當計算機上安裝多塊板卡時，可使用此開關來定義每塊板卡的ID。用戶可以很方便的在硬件配置和軟件編程時區分和訪問每塊板卡。
技術指標：
模擬量輸入部分：
通道數：16路單端輸入/8路差分輸入
程控增益：1、2、4、8倍
分辨率：16位
最高采集頻率：200K/S
AD觸發方式：定時觸發、軟件觸發、外觸發
FIFO容量：4K
輸入范圍：0～10V,-5V~+5V（1倍增益）
0～5V,-2.5V~+2.5V（2倍增益）
0～2.5V,-1.25V~+1.25V（4倍增益）
0～1.25V,-0.625V~+0.625V（8倍增益）
模擬量輸出部分：
D/A分辨率：16位(65535)
模擬輸出電壓、電流范圍：±5V、±10V、0～＋10V和4~20mA范圍的電流輸出
輸出通道數：2路
非線性誤差：±1LSB(最大)
建立時間：10μS(0.01%精度)
輸出阻抗：0.2Ω
具有加電清零功能
計數器部分：
GATE 計數器的計數使能輸入端內部已接有上拉電阻，以方便使用
CLK、OUT輸出端滿足標準TTL電氣特性。
低電平小于0.4V，高電平大于2.6V，OUT的最大輸出驅動電流1毫安。
開關量輸入輸出部分
16路開關量輸入通道輸入電平與TTL兼容
16路開關量輸出通道輸出電平與TTL兼容
輸入TTL電平，吸入電流小于0.5毫安
|
